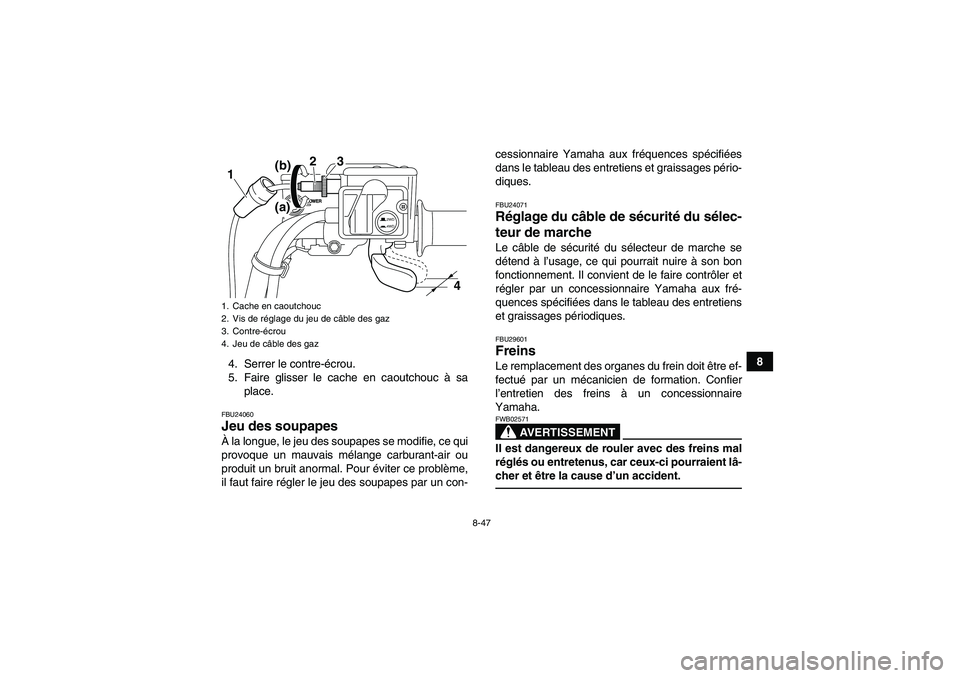

8-47
8
4. Serrer le contre-écrou.
5. Faire glisser le cache en caoutchouc à sa
place.
FBU24060Jeu des soupapes À la longue, le jeu des soupapes se modifie, ce qui
provoque un mauvais mélange carburant-air ou
produit un bruit anormal. Pour éviter ce problème,
il faut faire régler le jeu des soupapes par un con-cessionnaire Yamaha aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.
FBU24071Réglage du câble de sécurité du sélec-
teur de marche Le câble de sécurité du sélecteur de marche se
détend à l’usage, ce qui pourrait nuire à son bon
fonctionnement. Il convient de le faire contrôler et
régler par un concessionnaire Yamaha aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.FBU29601Freins Le remplacement des organes du frein doit être ef-
fectué par un mécanicien de formation. Confier
l’entretien des freins à un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02571Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci pourraient lâ-
cher et être la cause d’un accident.
1. Cache en caoutchouc
2. Vis de réglage du jeu de câble des gaz
3. Contre-écrou
4. Jeu de câble des gaz
2WD
4WD
3
2
1
4 (b)
(a)
U1DT60F0.book Page 47 Wednesday, March 10, 2010 3:49 PM

8-48
8

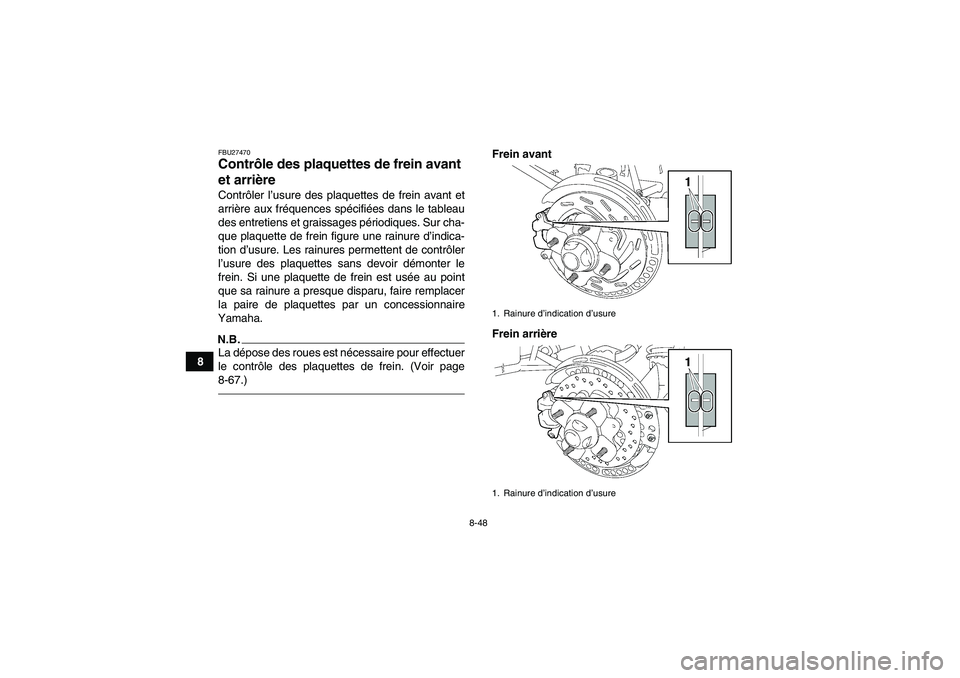

FBU27470Contrôle des plaquettes de frein avant
et arrière Contrôler l’usure des plaquettes de frein avant et
arrière aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Sur cha-
que plaquette de frein figure une rainure d’indica-
tion d’usure. Les rainures permettent de contrôler
l’usure des plaquettes sans devoir démonter le
frein. Si une plaquette de frein est usée au point
que sa rainure a presque disparu, faire remplacer
la paire de plaquettes par un concessionnaire
Yamaha.N.B.La dépose des roues est nécessaire pour effectuer
le contrôle des plaquettes de frein. (Voir page
8-67.)
Frein avant
Frein arrière1. Rainure d’indication d’usure
1. Rainure d’indication d’usure
U1DT60F0.book Page 48 Wednesday, March 10, 2010 3:49 PM

8-49
8

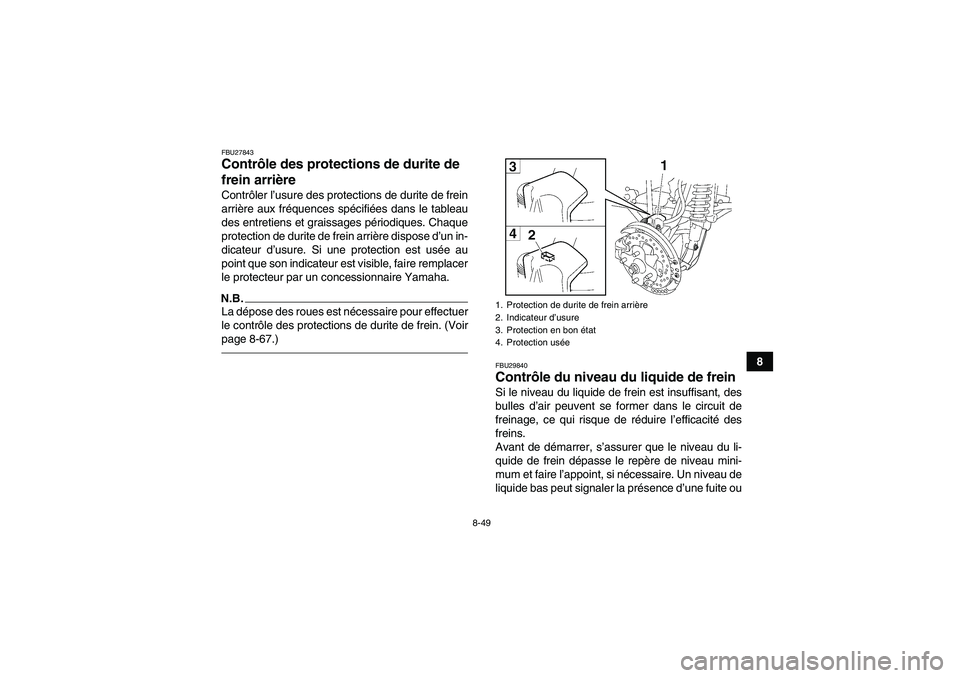

FBU27843Contrôle des protections de durite de
frein arrière Contrôler l’usure des protections de durite de frein
arrière aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Chaque
protection de durite de frein arrière dispose d’un in-
dicateur d’usure. Si une protection est usée au
point que son indicateur est visible, faire remplacer
le protecteur par un concessionnaire Yamaha.N.B.La dépose des roues est nécessaire pour effectuer
le contrôle des protections de durite de frein. (Voir
page 8-67.)
FBU29840Contrôle du niveau du liquide de frein Si le niveau du liquide de frein est insuffisant, des
bulles d’air peuvent se former dans le circuit de
freinage, ce qui risque de réduire l’efficacité des
freins.
Avant de démarrer, s’assurer que le niveau du li-
quide de frein dépasse le repère de niveau mini-
mum et faire l’appoint, si nécessaire. Un niveau de
liquide bas peut signaler la présence d’une fuite ou1. Protection de durite de frein arrière
2. Indicateur d’usure
3. Protection en bon état
4. Protection usée
U1DT60F0.book Page 49 Wednesday, March 10, 2010 3:49 PM

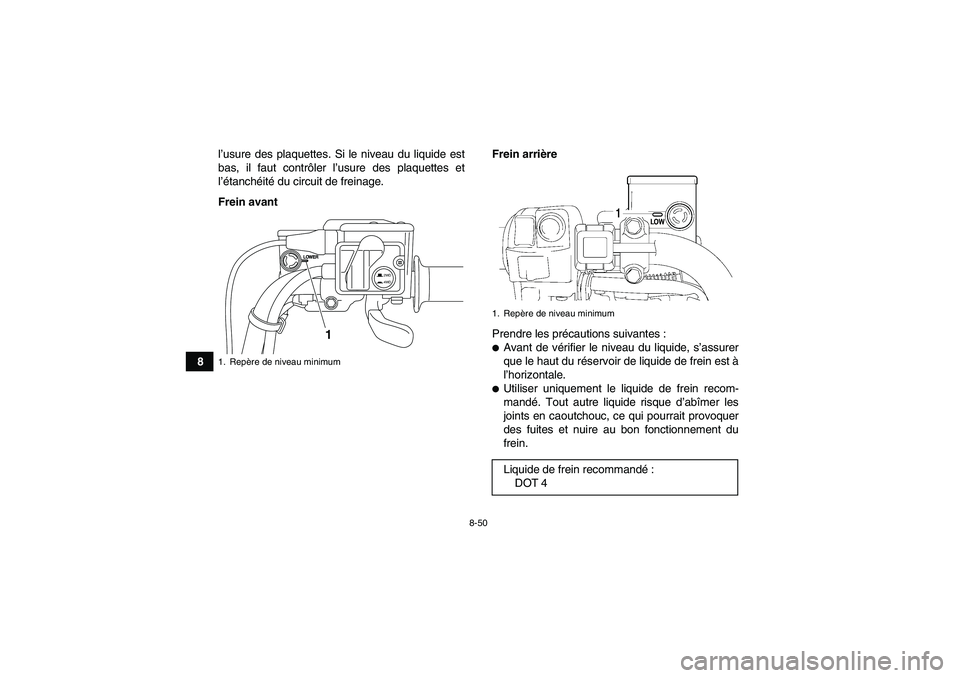

8-50
8l’usure des plaquettes. Si le niveau du liquide est
bas, il faut contrôler l’usure des plaquettes et
l’étanchéité du circuit de freinage.
Frein avantFrein arrière
Prendre les précautions suivantes :

Avant de vérifier le niveau du liquide, s’assurer
que le haut du réservoir de liquide de frein est à
l’horizontale.
Utiliser uniquement le liquide de frein recom-
mandé. Tout autre liquide risque d’abîmer les
joints en caoutchouc, ce qui pourrait provoquer
des fuites et nuire au bon fonctionnement du
frein.
1. Repère de niveau minimum
2WD
4WD
1
1. Repère de niveau minimumLiquide de frein recommandé:
DOT 4
U1DT60F0.book Page 50 Wednesday, March 10, 2010 3:49 PM

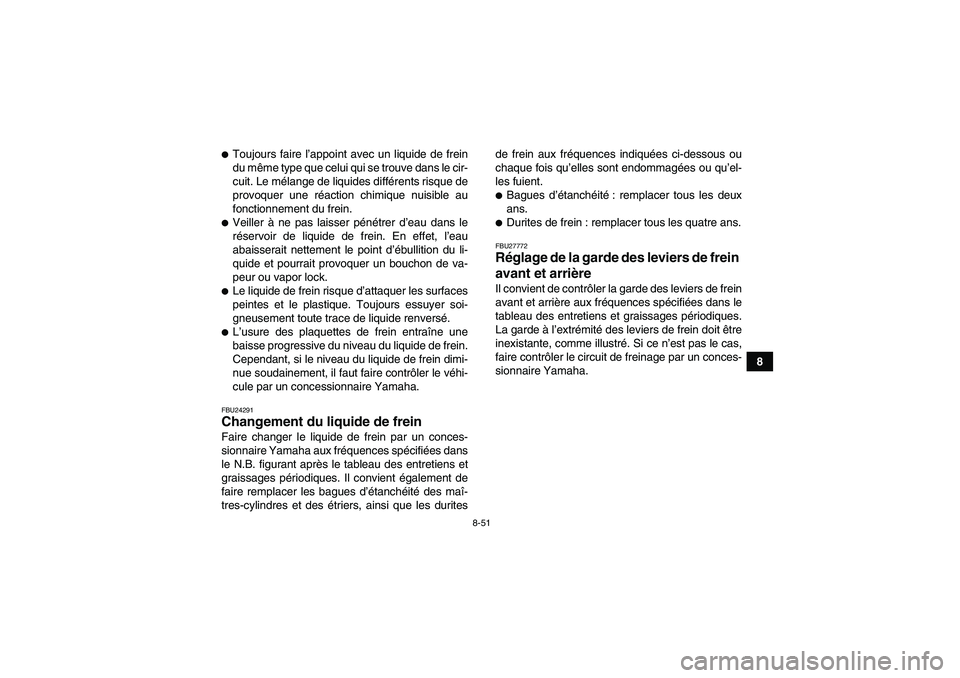

8-51
8

Toujours faire l’appoint avec un liquide de frein
du même type que celui qui se trouve dans le cir-
cuit. Le mélange de liquides différents risque de
provoquer une réaction chimique nuisible au
fonctionnement du frein.
Veiller à ne pas laisser pénétrer d’eau dans le
réservoir de liquide de frein. En effet, l’eau
abaisserait nettement le point d’ébullition du li-
quide et pourrait provoquer un bouchon de va-
peur ou vapor lock.
Le liquide de frein risque d’attaquer les surfaces
peintes et le plastique. Toujours essuyer soi-
gneusement toute trace de liquide renversé.
L’usure des plaquettes de frein entraîne une
baisse progressive du niveau du liquide de frein.
Cependant, si le niveau du liquide de frein dimi-
nue soudainement, il faut faire contrôler le véhi-
cule par un concessionnaire Yamaha.FBU24291Changement du liquide de frein Faire changer le liquide de frein par un conces-
sionnaire Yamaha aux fréquences spécifiées dans
le N.B. figurant après le tableau des entretiens et
graissages périodiques. Il convient également de
faire remplacer les bagues d’étanchéité des maî-
tres-cylindres et des étriers, ainsi que les duritesde frein aux fréquences indiquées ci-dessous ou
chaque fois qu’elles sont endommagées ou qu’el-
les fuient.

Bagues d’étanchéité: remplacer tous les deux
ans.
Durites de frein : remplacer tous les quatre ans.FBU27772Réglage de la garde des leviers de frein
avant et arrière Il convient de contrôler la garde des leviers de frein
avant et arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.
La garde à l’extrémité des leviers de frein doit être
inexistante, comme illustré. Si ce n’est pas le cas,
faire contrôler le circuit de freinage par un conces-
sionnaire Yamaha.
U1DT60F0.book Page 51 Wednesday, March 10, 2010 3:49 PM

8-52
8Frein avant
Frein arrière
FBU29072Réglage de la garde de la pédale de
frein Il convient de contrôler la garde de la pédale de
frein aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.N.B.
Toujours veiller à effectuer l’entretien complet et
à respecter l’ordre de réglage suivant.
Il faut contrôler l’usure des plaquettes de frein
arrière avant de procéder au réglage de la garde
de la pédale de frein.La garde de la pédale de frein doit être de 0.0–5.0
mm (0.00–0.20 in), comme illustré. Si la valeur
n’est pas conforme aux caractéristiques, la corri-
ger comme suit :
1. Garde nulle au levier de frein
1. Garde nulle au levier de freinU1DT60F0.book Page 52 Wednesday, March 10, 2010 3:49 PM

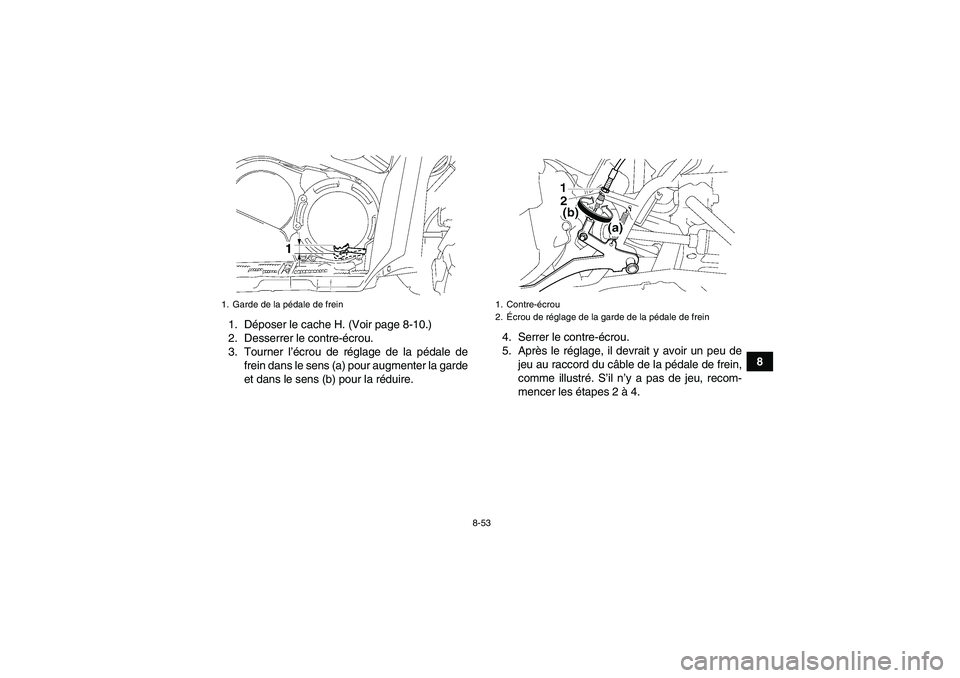

8-53
8 1. Déposer le cache H. (Voir page 8-10.)
2. Desserrer le contre-écrou.
3. Tourner l’écrou de réglage de la pédale de
frein dans le sens (a) pour augmenter la garde
et dans le sens (b) pour la réduire.4. Serrer le contre-écrou.
5. Après le réglage, il devrait y avoir un peu de
jeu au raccord du câble de la pédale de frein,
comme illustré. S’il n’y a pas de jeu, recom-
mencer les étapes 2 à 4.
1. Garde de la pédale de frein
1. Contre-écrou
2.Écrou de réglage de la garde de la pédale de frein
U1DT60F0.book Page 53 Wednesday, March 10, 2010 3:49 PM

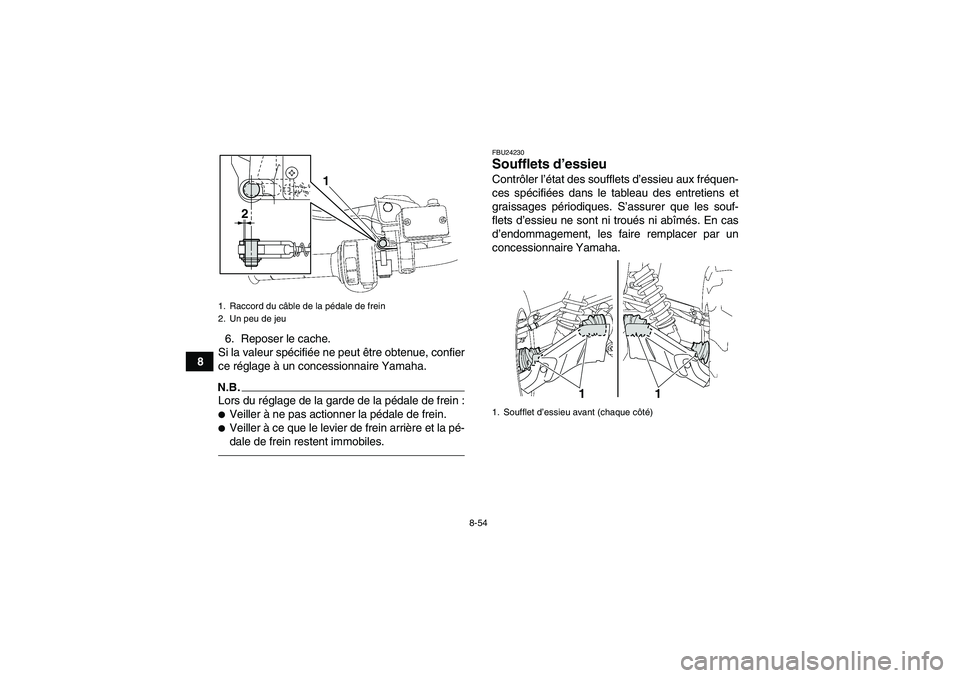

8-54
86. Reposer le cache.
Si la valeur spécifiée ne peut être obtenue, confier
ce réglage à un concessionnaire Yamaha.
N.B.Lors du réglage de la garde de la pédale de frein :
Veiller à ne pas actionner la pédale de frein.
Veiller à ce que le levier de frein arrière et la pé-
dale de frein restent immobiles.
FBU24230Soufflets d’essieu Contrôler l’état des soufflets d’essieu aux fréquen-
ces spécifiées dans le tableau des entretiens et
graissages périodiques. S’assurer que les souf-
flets d’essieu ne sont ni troués ni abîmés. En cas
d’endommagement, les faire remplacer par un
concessionnaire Yamaha.
1. Raccord du câble de la pédale de frein
2. Un peu de jeu
1
2
1. Soufflet d’essieu avant (chaque côté)
1 1
