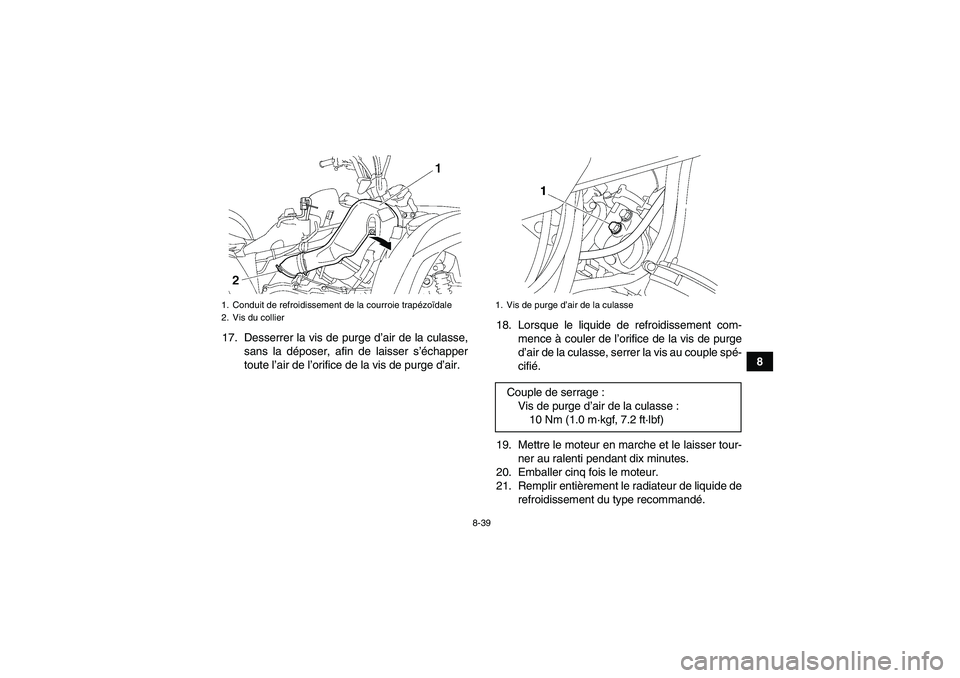

8 17. Desserrer la vis de purge d’air de la culasse,
sans la déposer, afin de laisser s’échapper
toute l’air de l’orifice de la vis de purge d’air.18. Lorsque le liquide de refroidissement com-
mence à couler de l’orifice de la vis de purge
d’air de la culasse, serrer la vis au couple spé-
cifié.
19. Mettre le moteur en marche et le laisser tour-
ner au ralenti pendant dix minutes.
20. Emballer cinq fois le moteur.
21. Remplir entièrement le radiateur de liquide de
refroidissement du type recommandé.
1. Conduit de refroidissement de la courroie trapézoïdale
2. Vis du collier
1. Vis de purge d’air de la culasseCouple de serrage :
Vis de purge d’air de la culasse :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U1DT60F0.book Page 39 Wednesday, March 10, 2010 3:49 PM

8-40

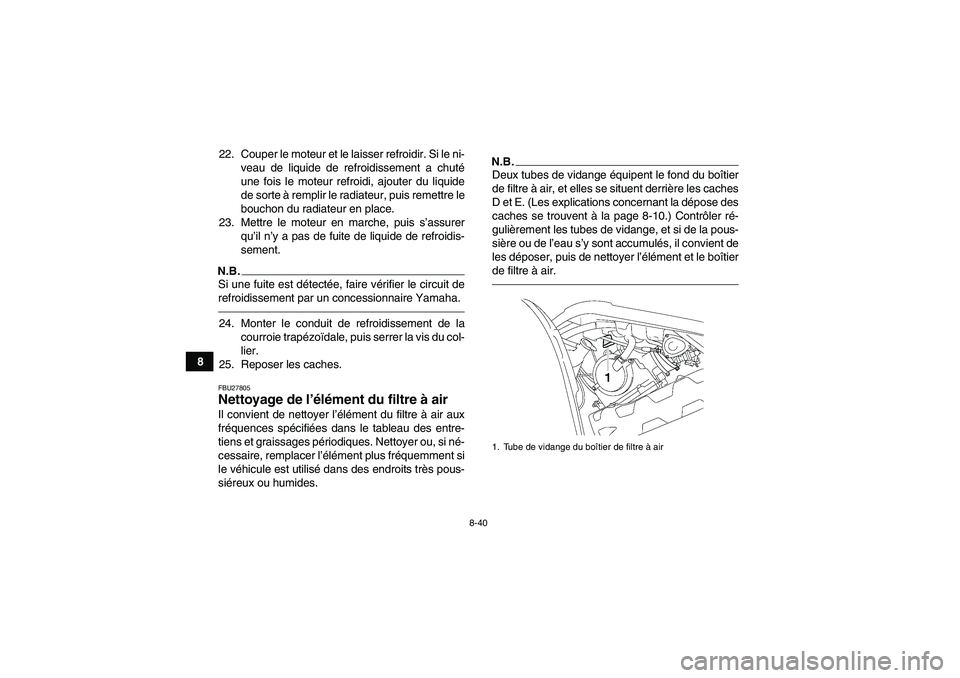

822. Couper le moteur et le laisser refroidir. Si le ni-
veau de liquide de refroidissement a chuté
une fois le moteur refroidi, ajouter du liquide
de sorte à remplir le radiateur, puis remettre le
bouchon du radiateur en place.
23. Mettre le moteur en marche, puis s’assurer
qu’il n’y a pas de fuite de liquide de refroidis-
sement.
N.B.Si une fuite est détectée, faire vérifier le circuit de
refroidissement par un concessionnaire Yamaha.24. Monter le conduit de refroidissement de la
courroie trapézoïdale, puis serrer la vis du col-
lier.
25. Reposer les caches.FBU27805Nettoyage de l’élément du filtre à air Il convient de nettoyer l’élément du filtre à air aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques. Nettoyer ou, si né-
cessaire, remplacer l’élément plus fréquemment si
le véhicule est utilisé dans des endroits très pous-
siéreux ou humides.
N.B.Deux tubes de vidange équipent le fond du boîtier
de filtre à air, et elles se situent derrière les caches
D et E. (Les explications concernant la dépose des
caches se trouvent à la page 8-10.) Contrôler ré-
gulièrement les tubes de vidange, et si de la pous-
sière ou de l’eau s’y sont accumulés, il convient de
les déposer, puis de nettoyer l’élément et le boîtier
de filtre à air.1. Tube de vidange du boîtier de filtre à air
U1DT60F0.book Page 40 Wednesday, March 10, 2010 3:49 PM

8-41

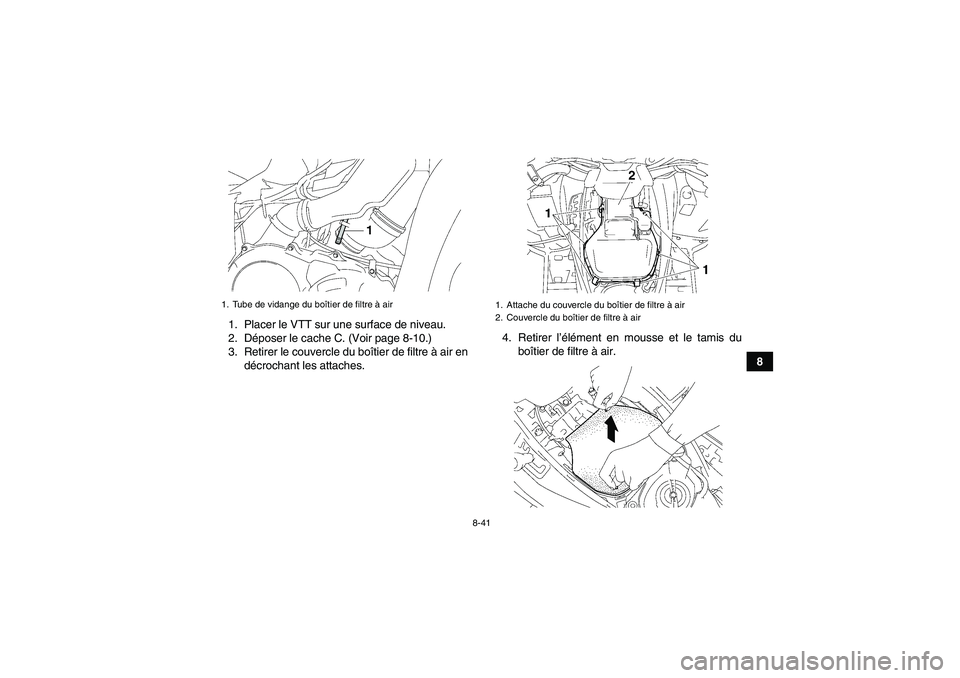

8 1. Placer le VTT sur une surface de niveau.
2. Déposer le cache C. (Voir page 8-10.)
3. Retirer le couvercle du boîtier de filtre à air en
décrochant les attaches.4. Retirer l’élément en mousse et le tamis du
boîtier de filtre à air.
1. Tube de vidange du boîtier de filtre à air
1. Attache du couvercle du boîtier de filtre à air
2. Couvercle du boîtier de filtre à air
U1DT60F0.book Page 41 Wednesday, March 10, 2010 3:49 PM

8-42

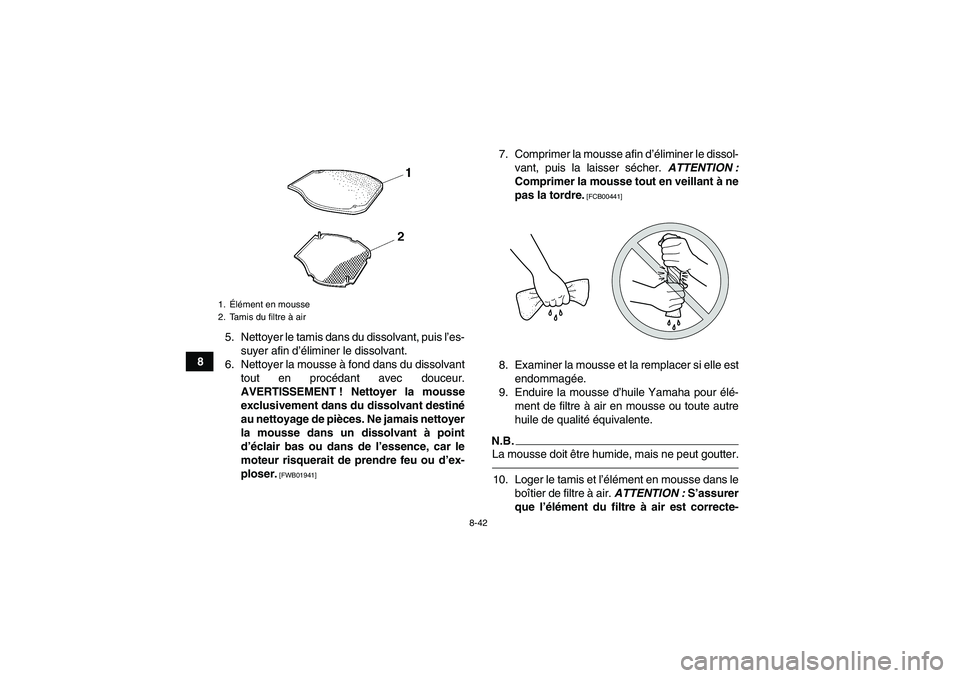

85. Nettoyer le tamis dans du dissolvant, puis l’es-
suyer afin d’éliminer le dissolvant.
6. Nettoyer la mousse à fond dans du dissolvant
tout en procédant avec douceur.
AVERTISSEMENT ! Nettoyer la mousse
exclusivement dans du dissolvant destiné
au nettoyage de pièces. Ne jamais nettoyer
la mousse dans un dissolvant à point
d’éclair bas ou dans de l’essence, car le
moteur risquerait de prendre feu ou d’ex-
ploser.
[FWB01941]
7. Comprimer la mousse afin d’éliminer le dissol-
vant, puis la laisser sécher. ATTENTION :
Comprimer la mousse tout en veillant à ne
pas la tordre.
[FCB00441]
8. Examiner la mousse et la remplacer si elle est
endommagée.
9. Enduire la mousse d’huile Yamaha pour élé-
ment de filtre à air en mousse ou toute autre
huile de qualité équivalente.N.B.La mousse doit être humide, mais ne peut goutter.10. Loger le tamis et l’élément en mousse dans le
boîtier de filtre à air. ATTENTION : S’assurer
que l’élément du filtre à air est correcte-
1.Élément en mousse
2. Tamis du filtre à airU1DT60F0.book Page 42 Wednesday, March 10, 2010 3:49 PM

8-43

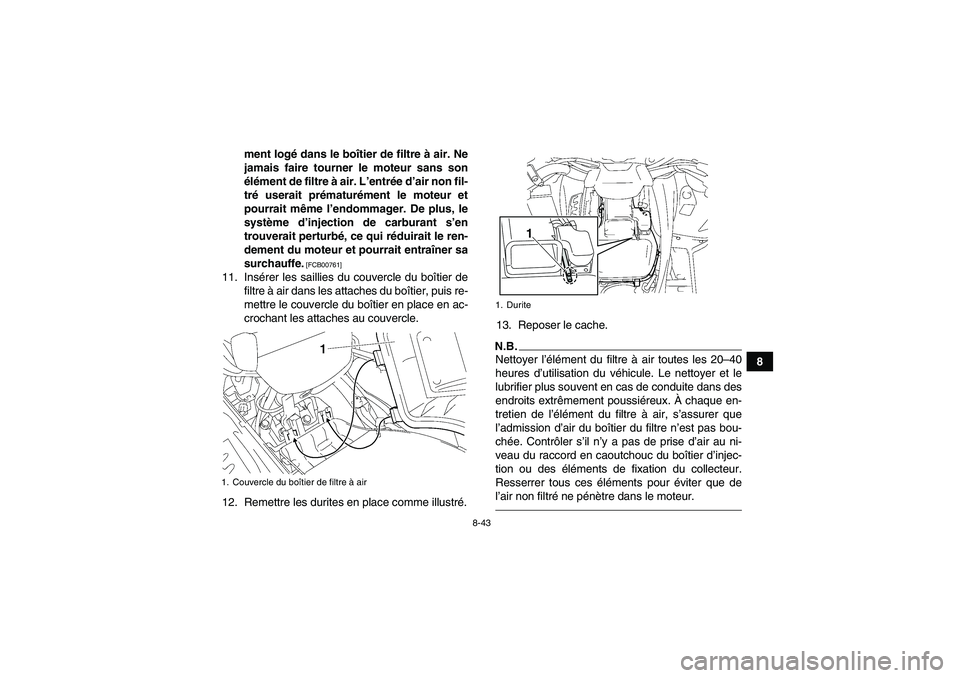

8 ment logé dans le boîtier de filtre à air. Ne
jamais faire tourner le moteur sans son
élément de filtre à air. L’entrée d’air non fil-
tré userait prématurément le moteur et
pourrait même l’endommager. De plus, le
système d’injection de carburant s’en
trouverait perturbé, ce qui réduirait le ren-
dement du moteur et pourrait entraîner sa
surchauffe.
[FCB00761]
11. Insérer les saillies du couvercle du boîtier de
filtre à air dans les attaches du boîtier, puis re-
mettre le couvercle du boîtier en place en ac-
crochant les attaches au couvercle.
12. Remettre les durites en place comme illustré.13. Reposer le cache.
N.B.Nettoyer l’élément du filtre à air toutes les 20–40
heures d’utilisation du véhicule. Le nettoyer et le
lubrifier plus souvent en cas de conduite dans des
endroits extrêmement poussiéreux. À chaque en-
tretien de l’élément du filtre à air, s’assurer que
l’admission d’air du boîtier du filtre n’est pas bou-
chée. Contrôler s’il n’y a pas de prise d’air au ni-
veau du raccord en caoutchouc du boîtier d’injec-
tion ou des éléments de fixation du collecteur.
Resserrer tous ces éléments pour éviter que de
l’air non filtré ne pénètre dans le moteur.
1. Couvercle du boîtier de filtre à air
1. Durite
1
U1DT60F0.book Page 43 Wednesday, March 10, 2010 3:49 PM

8-44
8

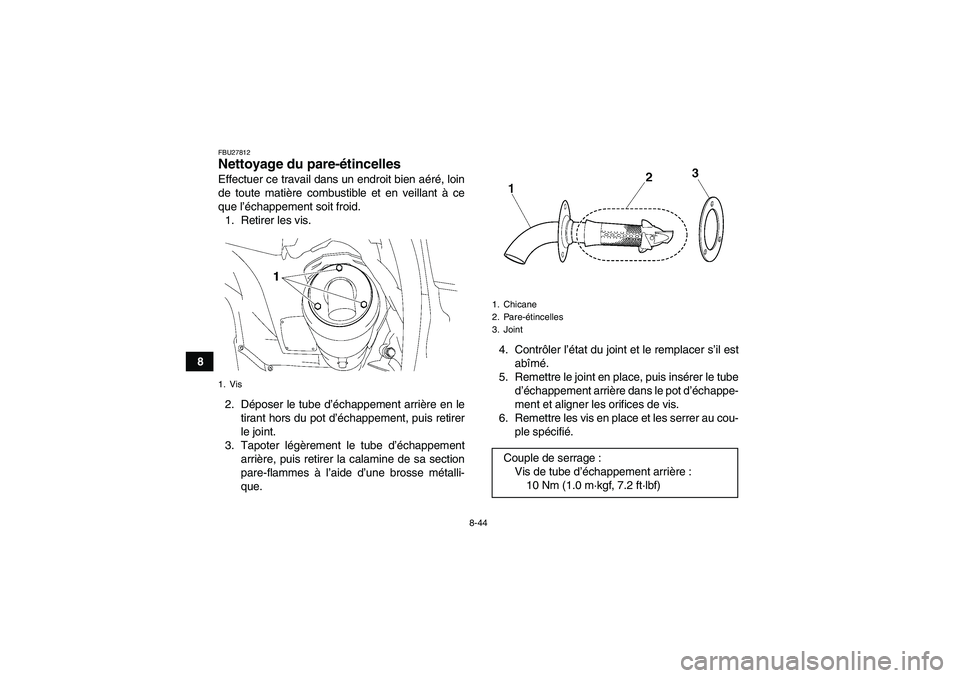

FBU27812Nettoyage du pare-étincelles Effectuer ce travail dans un endroit bien aéré, loin
de toute matière combustible et en veillant à ce
que l’échappement soit froid.
1. Retirer les vis.
2. Déposer le tube d’échappement arrière en le
tirant hors du pot d’échappement, puis retirer
le joint.
3. Tapoter légèrement le tube d’échappement
arrière, puis retirer la calamine de sa section
pare-flammes à l’aide d’une brosse métalli-
que.4. Contrôler l’état du joint et le remplacer s’il est
abîmé.
5. Remettre le joint en place, puis insérer le tube
d’échappement arrière dans le pot d’échappe-
ment et aligner les orifices de vis.
6. Remettre les vis en place et les serrer au cou-
ple spécifié.1. Vis
1. Chicane
2. Pare-étincelles
3. JointCouple de serrage :
Vis de tube d’échappement arrière :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U1DT60F0.book Page 44 Wednesday, March 10, 2010 3:49 PM

8-45

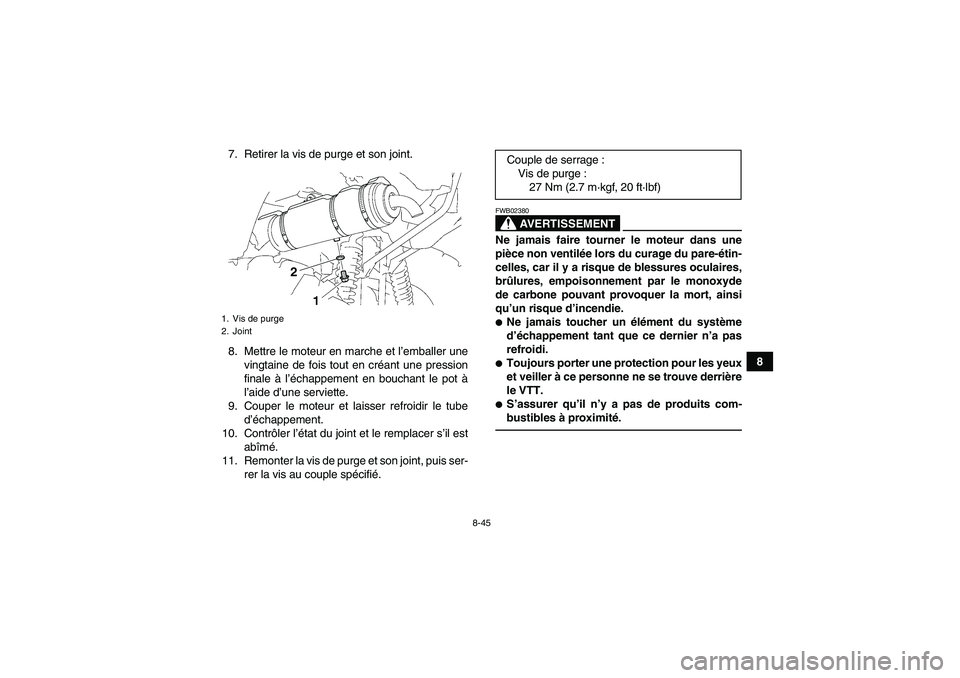

8 7. Retirer la vis de purge et son joint.
8. Mettre le moteur en marche et l’emballer une
vingtaine de fois tout en créant une pression
finale à l’échappement en bouchant le pot à
l’aide d’une serviette.
9. Couper le moteur et laisser refroidir le tube
d’échappement.
10. Contrôler l’état du joint et le remplacer s’il est
abîmé.
11. Remonter la vis de purge et son joint, puis ser-
rer la vis au couple spécifié.
AVERTISSEMENT
FWB02380Ne jamais faire tourner le moteur dans une
pièce non ventilée lors du curage du pare-étin-
celles, car il y a risque de blessures oculaires,
brûlures, empoisonnement par le monoxyde
de carbone pouvant provoquer la mort, ainsi
qu’un risque d’incendie.
Ne jamais toucher un élément du système
d’échappement tant que ce dernier n’a pas
refroidi.
Toujours porter une protection pour les yeux
et veiller à ce personne ne se trouve derrière
le VTT.
S’assurer qu’il n’y a pas de produits com-
bustibles à proximité.
1. Vis de purge
2. Joint
2
Couple de serrage :
Vis de purge :
27 Nm (2.7 m·kgf, 20 ft·lbf)
U1DT60F0.book Page 45 Wednesday, March 10, 2010 3:49 PM

8-46
8

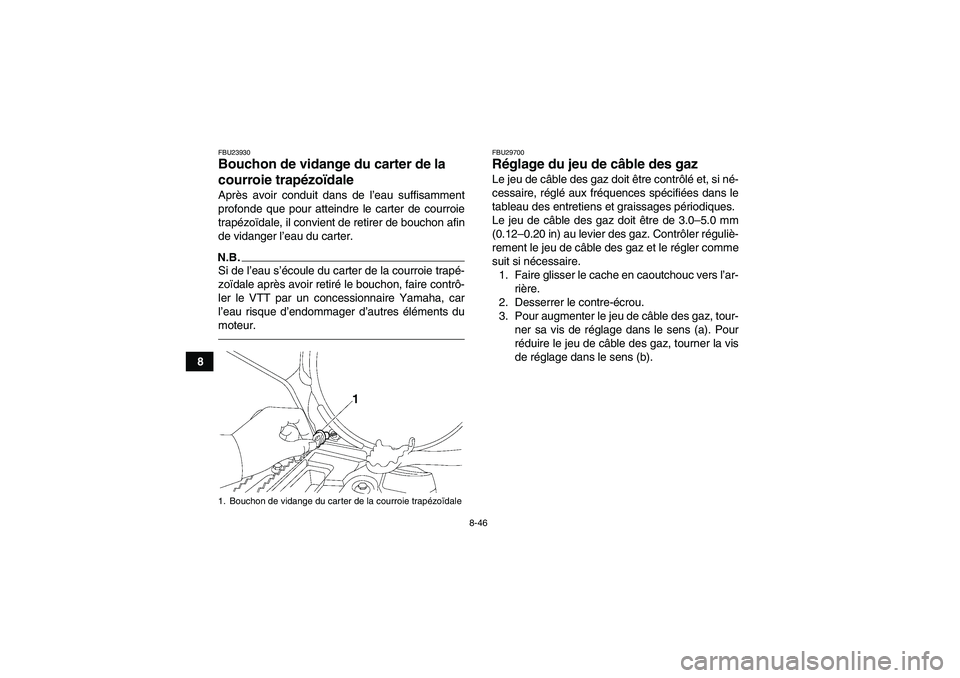

FBU23930Bouchon de vidange du carter de la
courroie trapézoïdale Après avoir conduit dans de l’eau suffisamment
profonde que pour atteindre le carter de courroie
trapézoïdale, il convient de retirer de bouchon afin
de vidanger l’eau du carter.N.B.Si de l’eau s’écoule du carter de la courroie trapé-
zoïdale après avoir retiré le bouchon, faire contrô-
ler le VTT par un concessionnaire Yamaha, car
l’eau risque d’endommager d’autres éléments du
moteur.
FBU29700Réglage du jeu de câble des gaz Le jeu de câble des gaz doit être contrôlé et, si né-
