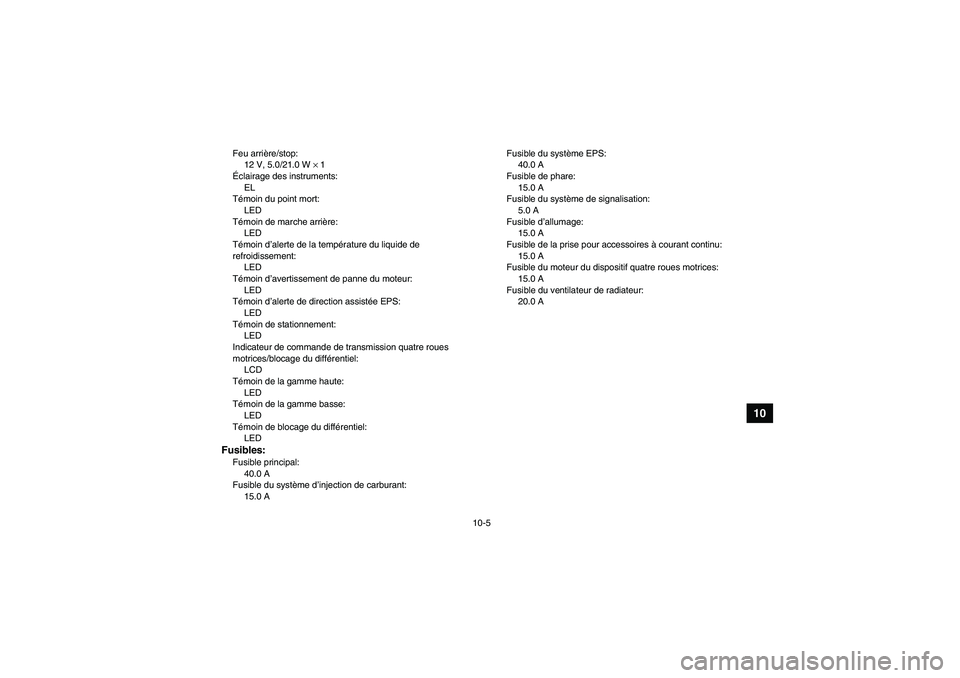

Feu arrière/stop:
12 V, 5.0/21.0 W × 1
Éclairage des instruments:
EL
Témoin du point mort:
LED
Témoin de marche arrière:
LED
Témoin d’alerte de la température du liquide de
refroidissement:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin d’alerte de direction assistée EPS:
LED
Témoin de stationnement:
LED
Indicateur de commande de transmission quatre roues
motrices/blocage du différentiel:
LCD
Témoin de la gamme haute:
LED
Témoin de la gamme basse:
LED
Témoin de blocage du différentiel:
LEDFusibles:Fusible principal:
40.0 A
Fusible du système d’injection de carburant:
15.0 AFusible du système EPS:
40.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
5.0 A
Fusible d’allumage:
15.0 A
Fusible de la prise pour accessoires à courant continu:
15.0 A
Fusible du moteur du dispositif quatre roues motrices:
15.0 A
Fusible du ventilateur de radiateur:
20.0 A
U1DT60F0.book Page 5 Wednesday, March 10, 2010 3:49 PM

11-1
11
FBU26000

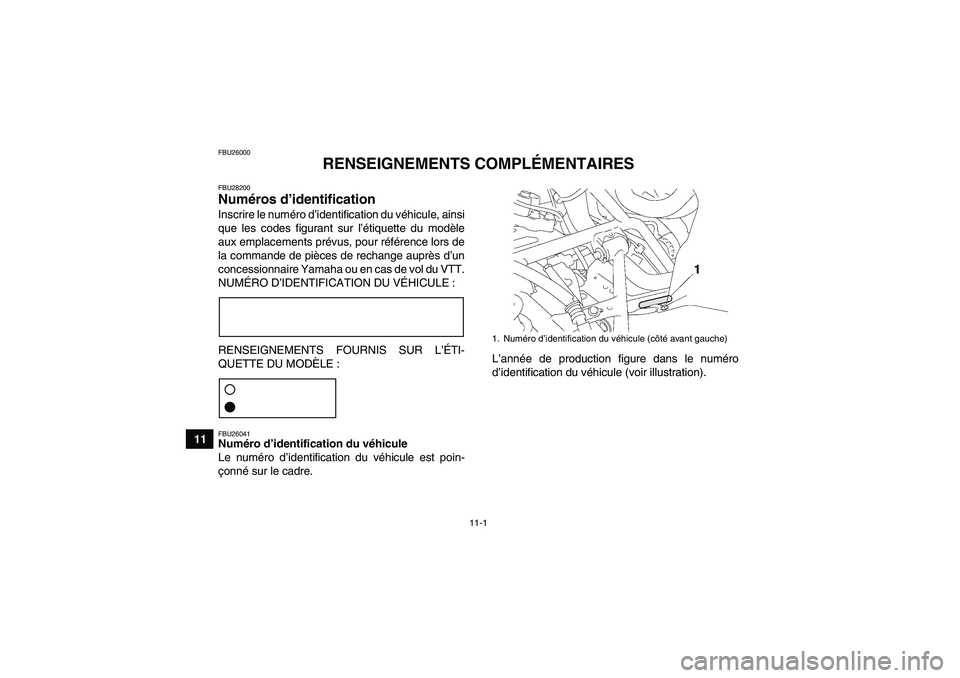

RENSEIGNEMENTS COMPLÉMENTAIRES
FBU28200Numéros d’identification Inscrire le numéro d’identification du véhicule, ainsi
que les codes figurant sur l’étiquette du modèle
aux emplacements prévus, pour référence lors de
la commande de pièces de rechange auprès d’un
concessionnaire Yamaha ou en cas de vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :FBU26041Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.L’année de production figure dans le numéro
d’identification du véhicule (voir illustration).
1. Numéro d’identification du véhicule (côté avant gauche)
U1DT60F0.book Page 1 Wednesday, March 10, 2010 3:49 PM

11-2
11

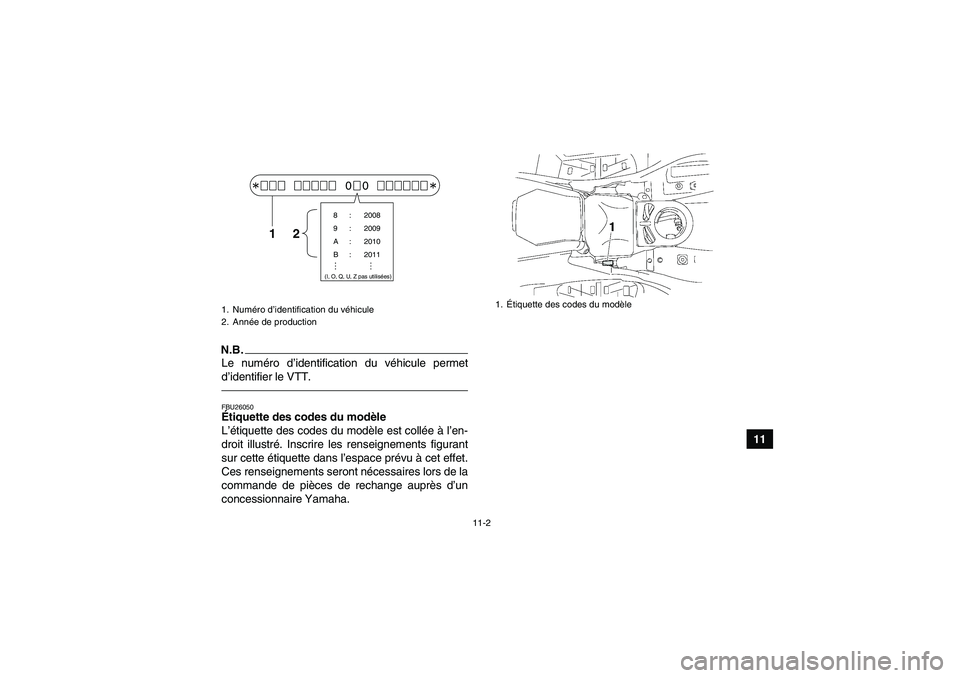

N.B.Le numéro d’identification du véhicule permet
d’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.1. Numéro d’identification du véhicule
2. Année de production
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z pas utilisées)
12
1.Étiquette des codes du modèle
U1DT60F0.book Page 2 Wednesday, March 10, 2010 3:49 PM

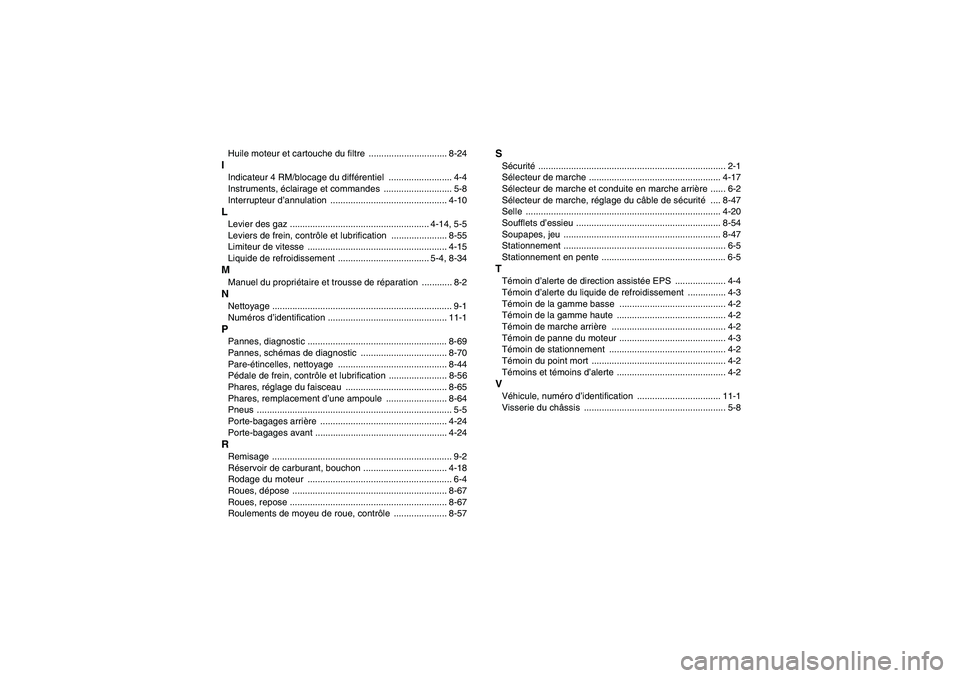

INDEX
AAccessoires et chargement ............................................ 6-6
Accessoires, prise ........................................................ 4-26
Amortisseurs avant et arrière, réglage ......................... 4-24
Arbre de direction, lubrification ..................................... 8-58
Avertisseur ..................................................................... 4-9BBarre stabilisatrice, contrôle des bagues ..................... 8-57
Batterie ......................................................................... 8-58
Bougie, contrôle ........................................................... 8-22CCâble des gaz, réglage du jeu ..................................... 8-46
Câbles, contrôle et lubrification .................................... 8-55
Caches, dépose et repose ........................................... 8-10
Calandres, dépose ....................................................... 8-21
Caractéristiques ........................................................... 10-1
Carburant .............................................................. 4-18, 5-4
Commodos ..................................................................... 4-8
Commutateur de blocage du différentiel ...................... 4-12
Commutateur du mode de traction ............................... 4-11
Compartiments de rangement ...................................... 4-21
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Coupe-circuit du moteur ................................................. 4-9
Courroie trapézoïdale, bouchon de vidange du
carter .......................................................................... 8-46DDémarrage du moteur .................................................... 6-1Démarreur ...................................................................... 4-9
EÉclairage, commutateur général .................................... 4-9
Écran multifonction ......................................................... 4-5
Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes .......................................... 1-1
Entretien du système antipollution, tableau ................... 8-3
Entretiens et graissages, tableau ................................... 8-5
Étiquette des codes du modèle .................................... 11-2FFeu arrière/stop, remplacement d’une ampoule .......... 8-66
Filtre à air, nettoyage de l’élément ............................... 8-40
Frein arrière, contrôle des protections de durite .......... 8-49
Frein arrière, levier et pédale ....................................... 4-16
Frein avant, levier ......................................................... 4-16
Frein, réglage de la garde de la pédale ....................... 8-52
Freins ........................................................................... 8-47
Freins avant et arrière .................................................... 5-4
Freins avant et arrière, contrôle de la garde des
leviers ........................................................................ 8-51
Freins avant et arrière, contrôle des plaquettes ........... 8-48
Freins, changement du liquide ..................................... 8-51
Freins, contrôle du niveau du liquide ........................... 8-49
Fusées arrière, lubrification des pivots ......................... 8-58
Fusibles, remplacement ............................................... 8-62HHuile de couple conique arrière ............................ 5-4, 8-28
Huile de différentiel ............................................... 5-4, 8-31
Huile moteur ................................................................... 5-4
U1DT60F0.book Page 1 Wednesday, March 10, 2010 3:49 PM

Huile moteur et cartouche du filtre ............................... 8-24IIndicateur 4 RM/blocage du différentiel ......................... 4-4
Instruments, éclairage et commandes ........................... 5-8
Interrupteur d’annulation .............................................. 4-10LLevier des gaz ....................................................... 4-14, 5-5
Leviers de frein, contrôle et lubrification ...................... 8-55
Limiteur de vitesse ....................................................... 4-15
Liquide de refroidissement .................................... 5-4, 8-34MManuel du propriétaire et trousse de réparation ............ 8-2NNettoyage ....................................................................... 9-1
Numéros d’identification ............................................... 11-1PPannes, diagnostic ....................................................... 8-69
Pannes, schémas de diagnostic .................................. 8-70
Pare-étincelles, nettoyage ........................................... 8-44
Pédale de frein, contrôle et lubrification ....................... 8-56
Phares, réglage du faisceau ........................................ 8-65
Phares, remplacement d’une ampoule ........................ 8-64
Pneus ............................................................................. 5-5
Porte-bagages arrière .................................................. 4-24
Porte-bagages avant .................................................... 4-24RRemisage ....................................................................... 9-2
Réservoir de carburant, bouchon ................................. 4-18
Rodage du moteur ......................................................... 6-4
Roues, dépose ............................................................. 8-67
Roues, repose .............................................................. 8-67
Roulements de moyeu de roue, contrôle ..................... 8-57
SSécurité .......................................................................... 2-1
Sélecteur de marche .................................................... 4-17
Sélecteur de marche et conduite en marche arrière ...... 6-2
Sélecteur de marche, réglage du câble de sécurité .... 8-47
Selle ............................................................................. 4-20
Soufflets d’essieu ......................................................... 8-54
Soupapes, jeu .............................................................. 8-47
Stationnement ................................................................ 6-5
Stationnement en pente ................................................. 6-5TTémoin d’alerte de direction assistée EPS .................... 4-4
Témoin d’alerte du liquide de refroidissement ............... 4-3
Témoin de la gamme basse .......................................... 4-2
Témoin de la gamme haute ........................................... 4-2
Témoin de marche arrière ............................................. 4-2
Témoin de panne du moteur .......................................... 4-3
Témoin de stationnement .............................................. 4-2
Témoin du point mort ..................................................... 4-2
Témoins et témoins d’alerte ........................................... 4-2VVéhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-8
