4-4
4
FBU27543Témoin d’alerte de la direction assistée électri-
que “EPS”
Ce témoin d’alerte s’allume lorsque la clé de con-
tact est tournée sur “ON”, puis s’éteint une fois que
le moteur est mis en marche. Si le témoin d’alerte
reste allumé ou s’allume après la mise en marche
du moteur, le système de la direction assistée
électrique pourrait ne pas fonctionner correcte-
ment. Dans ce cas, il convient de faire vérifier le
système de la direction assistée électrique par un
concessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit électri-
que du témoin d’alerte en tournant la clé sur “ON”.
Si le témoin d’alerte ne s’allume pas, faire contrôler
le circuit électrique par un concessionnaire
Yamaha.N.B.
Si le moteur est coupé à l’aide du coupe-circuit
du moteur et que la clé de contact est à la posi-
tion “ON”, le témoin d’alerte “EPS” s’allume afin
de signaler que l’assistance de la direction ne
fonctionne pas.

Lorsque la sollicitation de la direction est trop im-
portante (c.-à-d. braquage trop important alors
que le VTT roule très lentement), l’assistance
électrique de la direction est réduite afin de pré-
venir la surchauffe de son moteur.FBU29621Indicateur de commande de transmission qua-
tre roues motrices“”, indicateur de com-
mande de blocage du différentiel“” et té-
moin “DIFF. LOCK”
L’indicateur de commande de transmission quatre
roues motrices“” s’allume lorsque le commuta-
teur du mode de traction est réglé à la position
“4WD”.
L’indicateur de commande de blocage du
différentiel“” et le témoin de commande de blo-
cage du différentiel “DIFF. LOCK” s’allume quand
le commutateur de blocage du différentiel est réglé
à la position “LOCK”.N.B.
En raison du mécanisme de synchronisation du
différentiel, l’indicateur transmission quatre
roues motrices ne s’allume cependant pas tou-
jours tant que le véhicule est à l’arrêt.
U1DT60F0.book Page 4 Wednesday, March 10, 2010 3:49 PM

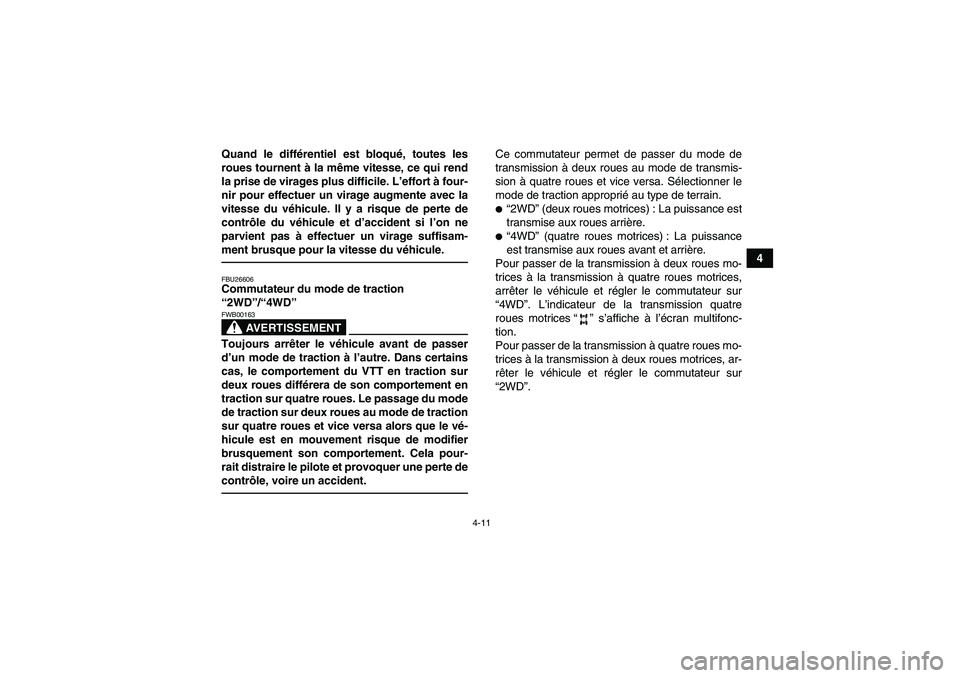

4-11
4 Quand le différentiel est bloqué, toutes les
roues tournent à la même vitesse, ce qui rend
la prise de virages plus difficile. L’effort à four-
nir pour effectuer un virage augmente avec la
vitesse du véhicule. Il y a risque de perte de
contrôle du véhicule et d’accident si l’on ne
parvient pas à effectuer un virage suffisam-
ment brusque pour la vitesse du véhicule.
FBU26606Commutateur du mode de traction
“2WD”/“4WD”
AVERTISSEMENT
FWB00163Toujours arrêter le véhicule avant de passer
d’un mode de traction à l’autre. Dans certains
cas, le comportement du VTT en traction sur
deux roues différera de son comportement en
traction sur quatre roues. Le passage du mode
de traction sur deux roues au mode de traction
sur quatre roues et vice versa alors que le vé-
hicule est en mouvement risque de modifier
brusquement son comportement. Cela pour-
rait distraire le pilote et provoquer une perte de
contrôle, voire un accident.
Ce commutateur permet de passer du mode de
transmission à deux roues au mode de transmis-
sion à quatre roues et vice versa. Sélectionner le
mode de traction approprié au type de terrain.
“2WD” (deux roues motrices) : La puissance est
transmise aux roues arrière.
“4WD” (quatre roues motrices) : La puissance
est transmise aux roues avant et arrière.
Pour passer de la transmission à deux roues mo-
trices à la transmission à quatre roues motrices,
arrêter le véhicule et régler le commutateur sur
“4WD”. L’indicateur de la transmission quatre
roues motrices“” s’affiche à l’écran multifonc-
tion.
Pour passer de la transmission à quatre roues mo-
trices à la transmission à deux roues motrices, ar-
rêter le véhicule et régler le commutateur sur
“2WD”.
U1DT60F0.book Page 11 Wednesday, March 10, 2010 3:49 PM

4-12
4
FBU18255Commutateur de blocage du différentiel
“4WD”/“LOCK”
AVERTISSEMENT
FWB00131Toujours arrêter le VTT avant de passer du
mode de traction sur quatre roues au mode de
traction sur quatre roues avec blocage du dif-
férentiel et vice versa.
Dans certains cas, le comportement du VTT en
traction sur quatre roues différera de son com-
portement en traction sur quatre roues avec
blocage du différentiel. Le passage du mode
de traction sur quatre roues au mode avec blo-cage du différentiel et vice versa alors que le
véhicule est en mouvement risque de modifier
brusquement son comportement. Cela pour-
rait distraire le pilote et provoquer une perte de
contrôle, voire un accident.
AVERTISSEMENT
FWB00140Toujours rouler lentement lorsque le VTT est
en mode différentiel bloqué et se réserver plus
de temps et d’espace pour les manœuvres.
Quand le différentiel est bloqué, toutes les
roues tournent à la même vitesse, ce qui rend
la prise de virages plus difficile. L’effort à four-
nir pour effectuer un virage augmente avec la
vitesse du véhicule. Il y a risque de perte de
contrôle du véhicule et d’accident si l’on ne
parvient pas à effectuer un virage suffisam-
ment brusque pour la vitesse du véhicule.Ce commutateur permet de bloquer le différentiel
lorsque le véhicule est en mode de traction à qua-
tre roues. Sélectionner le mode de traction appro-
prié au type de terrain.
“4WD” (quatre roues motrices) : La puissance
est transmise aux roues avant et arrière.
1. Commutateur du mode de traction “2WD”/“4WD”
2WD
4WD
1
U1DT60F0.book Page 12 Wednesday, March 10, 2010 3:49 PM

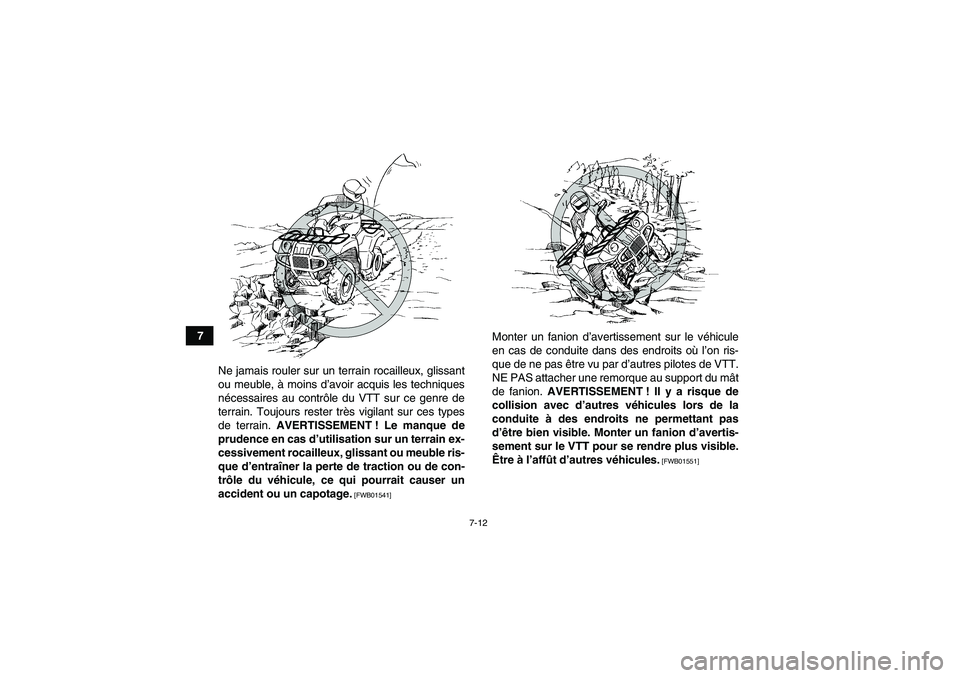

7-12
7
Ne jamais rouler sur un terrain rocailleux, glissant
ou meuble, à moins d’avoir acquis les techniques
nécessaires au contrôle du VTT sur ce genre de
terrain. Toujours rester très vigilant sur ces types
de terrain. AVERTISSEMENT ! Le manque de
prudence en cas d’utilisation sur un terrain ex-
cessivement rocailleux, glissant ou meuble ris-
que d’entraîner la perte de traction ou de con-
trôle du véhicule, ce qui pourrait causer un
accident ou un capotage.
[FWB01541]
Monter un fanion d’avertissement sur le véhicule
en cas de conduite dans des endroits où l’on ris-
que de ne pas être vu par d’autres pilotes de VTT.
NE PAS attacher une remorque au support du mât
de fanion. AVERTISSEMENT ! Il y a risque de
collision avec d’autres véhicules lors de la
conduite à des endroits ne permettant pas
d’être bien visible. Monter un fanion d’avertis-
sement sur le VTT pour se rendre plus visible.
Être à l’affût d’autres véhicules.
[FWB01551]
U1DT60F0.book Page 12 Wednesday, March 10, 2010 3:49 PM

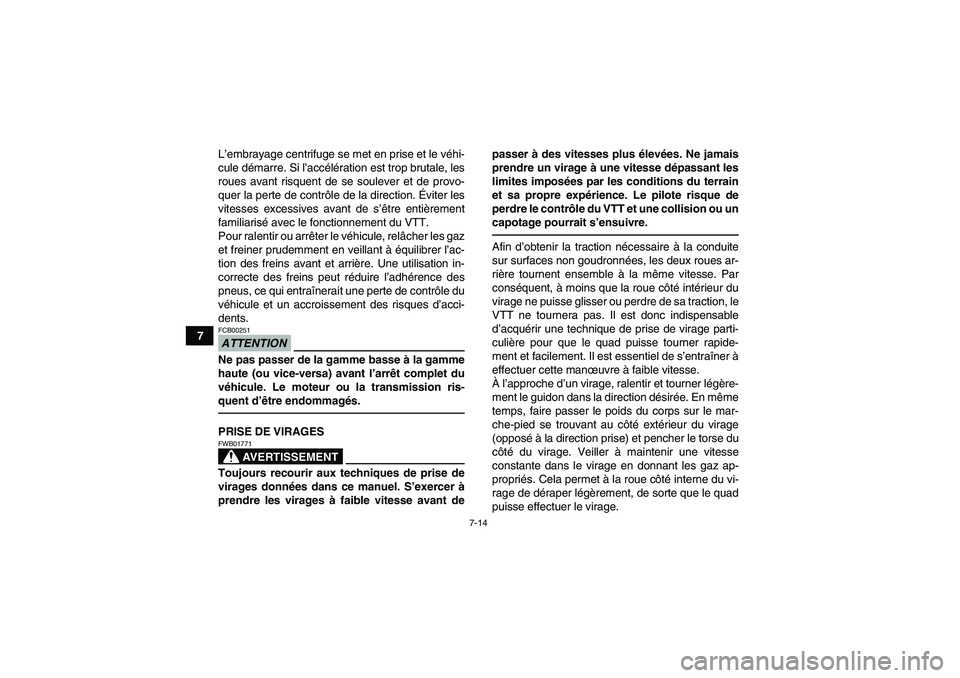

7-14
7L’embrayage centrifuge se met en prise et le véhi-
cule démarre. Si l’accélération est trop brutale, les
roues avant risquent de se soulever et de provo-
quer la perte de contrôle de la direction. Éviter les
vitesses excessives avant de s’être entièrement
familiarisé avec le fonctionnement du VTT.
Pour ralentir ou arrêter le véhicule, relâcher les gaz
et freiner prudemment en veillant à équilibrer l’ac-
tion des freins avant et arrière. Une utilisation in-
correcte des freins peut réduire l’adhérence des
pneus, ce qui entraînerait une perte de contrôle du
véhicule et un accroissement des risques d’acci-
dents.
ATTENTIONFCB00251Ne pas passer de la gamme basse à la gamme
haute (ou vice-versa) avant l’arrêt complet du
véhicule. Le moteur ou la transmission ris-
quent d’être endommagés.PRISE DE VIRAGES
AVERTISSEMENT
FWB01771Toujours recourir aux techniques de prise de
virages données dans ce manuel. S’exercer à
prendre les virages à faible vitesse avant depasser à des vitesses plus élevées. Ne jamais
prendre un virage à une vitesse dépassant les
limites imposées par les conditions du terrain
et sa propre expérience. Le pilote risque de
perdre le contrôle du VTT et une collision ou un
capotage pourrait s’ensuivre.
Afin d’obtenir la traction nécessaire à la conduite
sur surfaces non goudronnées, les deux roues ar-
rière tournent ensemble à la même vitesse. Par
conséquent, à moins que la roue côté intérieur du
virage ne puisse glisser ou perdre de sa traction, le
VTT ne tournera pas. Il est donc indispensable
d’acquérir une technique de prise de virage parti-
culière pour que le quad puisse tourner rapide-
ment et facilement. Il est essentiel de s’entraîner à
effectuer cette manœuvre à faible vitesse.
À l’approche d’un virage, ralentir et tourner légère-
ment le guidon dans la direction désirée. En même
temps, faire passer le poids du corps sur le mar-
che-pied se trouvant au côté extérieur du virage
(opposé à la direction prise) et pencher le torse du
côté du virage. Veiller à maintenir une vitesse
constante dans le virage en donnant les gaz ap-
propriés. Cela permet à la roue côté interne du vi-
rage de déraper légèrement, de sorte que le quad
puisse effectuer le virage.
U1DT60F0.book Page 14 Wednesday, March 10, 2010 3:49 PM

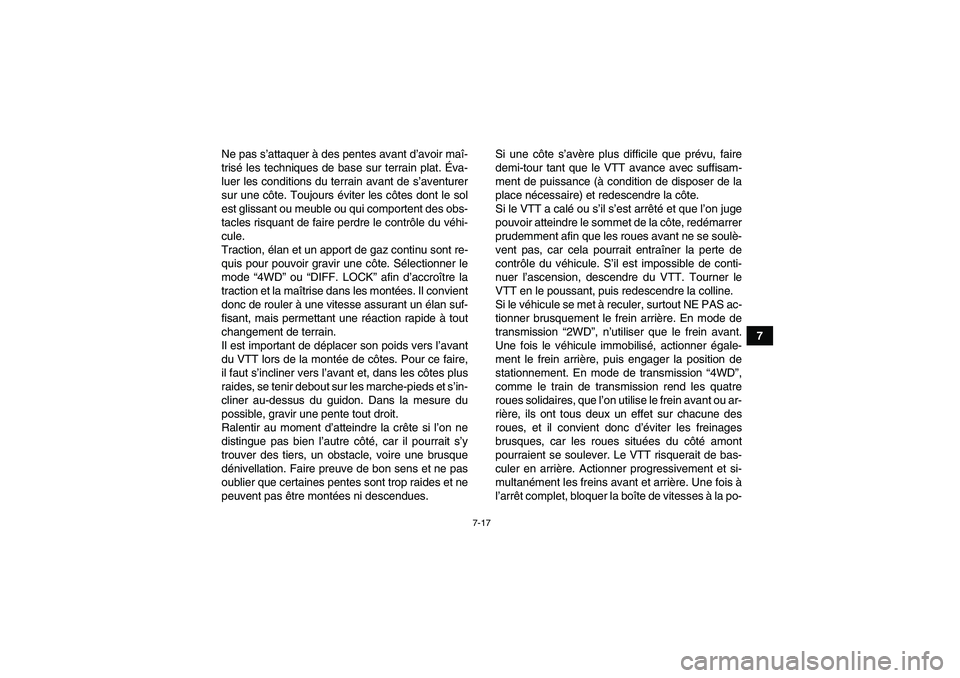

7-17
7 Ne pas s’attaquer à des pentes avant d’avoir maî-
trisé les techniques de base sur terrain plat. Éva-
luer les conditions du terrain avant de s’aventurer
sur une côte. Toujours éviter les côtes dont le sol
est glissant ou meuble ou qui comportent des obs-
tacles risquant de faire perdre le contrôle du véhi-
cule.
Traction, élan et un apport de gaz continu sont re-
quis pour pouvoir gravir une côte. Sélectionner le
mode “4WD” ou “DIFF. LOCK” afin d’accroître la
traction et la maîtrise dans les montées. Il convient
donc de rouler à une vitesse assurant un élan suf-
fisant, mais permettant une réaction rapide à tout
changement de terrain.
Il est important de déplacer son poids vers l’avant
du VTT lors de la montée de côtes. Pour ce faire,
il faut s’incliner vers l’avant et, dans les côtes plus
raides, se tenir debout sur les marche-pieds et s’in-
cliner au-dessus du guidon. Dans la mesure du
possible, gravir une pente tout droit.
Ralentir au moment d’atteindre la crête si l’on ne
distingue pas bien l’autre côté, car il pourrait s’y
trouver des tiers, un obstacle, voire une brusque
dénivellation. Faire preuve de bon sens et ne pas
oublier que certaines pentes sont trop raides et ne
peuvent pas être montées ni descendues.Si une côte s’avère plus difficile que prévu, faire
demi-tour tant que le VTT avance avec suffisam-
ment de puissance (à condition de disposer de la
place nécessaire) et redescendre la côte.
Si le VTT a calé ou s’il s’est arrêté et que l’on juge
pouvoir atteindre le sommet de la côte, redémarrer
prudemment afin que les roues avant ne se soulè-
vent pas, car cela pourrait entraîner la perte de
contrôle du véhicule. S’il est impossible de conti-
nuer l’ascension, descendre du VTT. Tourner le
VTT en le poussant, puis redescendre la colline.
Si le véhicule se met à reculer, surtout NE PAS ac-
tionner brusquement le frein arrière. En mode de
transmission “2WD”, n’utiliser que le frein avant.
Une fois le véhicule immobilisé, actionner égale-
ment le frein arrière, puis engager la position de
stationnement. En mode de transmission “4WD”,
comme le train de transmission rend les quatre
roues solidaires, que l’on utilise le frein avant ou ar-
rière, ils ont tous deux un effet sur chacune des
roues, et il convient donc d’éviter les freinages
brusques, car les roues situées du côté amont
pourraient se soulever. Le VTT risquerait de bas-
culer en arrière. Actionner progressivement et si-
multanément les freins avant et arrière. Une fois à
l’arrêt complet, bloquer la boîte de vitesses à la po-
U1DT60F0.book Page 17 Wednesday, March 10, 2010 3:49 PM

INDEX
AAccessoires et chargement ............................................ 6-6
Accessoires, prise ........................................................ 4-26
Amortisseurs avant et arrière, réglage ......................... 4-24
Arbre de direction, lubrification ..................................... 8-58
Avertisseur ..................................................................... 4-9BBarre stabilisatrice, contrôle des bagues ..................... 8-57
Batterie ......................................................................... 8-58
Bougie, contrôle ........................................................... 8-22CCâble des gaz, réglage du jeu ..................................... 8-46
Câbles, contrôle et lubrification .................................... 8-55
Caches, dépose et repose ........................................... 8-10
Calandres, dépose ....................................................... 8-21
Caractéristiques ........................................................... 10-1
Carburant .............................................................. 4-18, 5-4
Commodos ..................................................................... 4-8
Commutateur de blocage du différentiel ...................... 4-12
Commutateur du mode de traction ............................... 4-11
Compartiments de rangement ...................................... 4-21
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Coupe-circuit du moteur ................................................. 4-9
Courroie trapézoïdale, bouchon de vidange du
carter .......................................................................... 8-46DDémarrage du moteur .................................................... 6-1Démarreur ...................................................................... 4-9
EÉclairage, commutateur général .................................... 4-9
Écran multifonction ......................................................... 4-5
Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes .......................................... 1-1
Entretien du système antipollution, tableau ................... 8-3
Entretiens et graissages, tableau ................................... 8-5
Étiquette des codes du modèle .................................... 11-2FFeu arrière/stop, remplacement d’une ampoule .......... 8-66
Filtre à air, nettoyage de l’élément ............................... 8-40
Frein arrière, contrôle des protections de durite .......... 8-49
Frein arrière, levier et pédale ....................................... 4-16
Frein avant, levier ......................................................... 4-16
Frein, réglage de la garde de la pédale ....................... 8-52
Freins ........................................................................... 8-47
Freins avant et arrière .................................................... 5-4
Freins avant et arrière, contrôle de la garde des
leviers ........................................................................ 8-51
Freins avant et arrière, contrôle des plaquettes ........... 8-48
Freins, changement du liquide ..................................... 8-51
Freins, contrôle du niveau du liquide ........................... 8-49
Fusées arrière, lubrification des pivots ......................... 8-58
Fusibles, remplacement ............................................... 8-62HHuile de couple conique arrière ............................ 5-4, 8-28
Huile de différentiel ............................................... 5-4, 8-31
Huile moteur ................................................................... 5-4
U1DT60F0.book Page 1 Wednesday, March 10, 2010 3:49 PM
