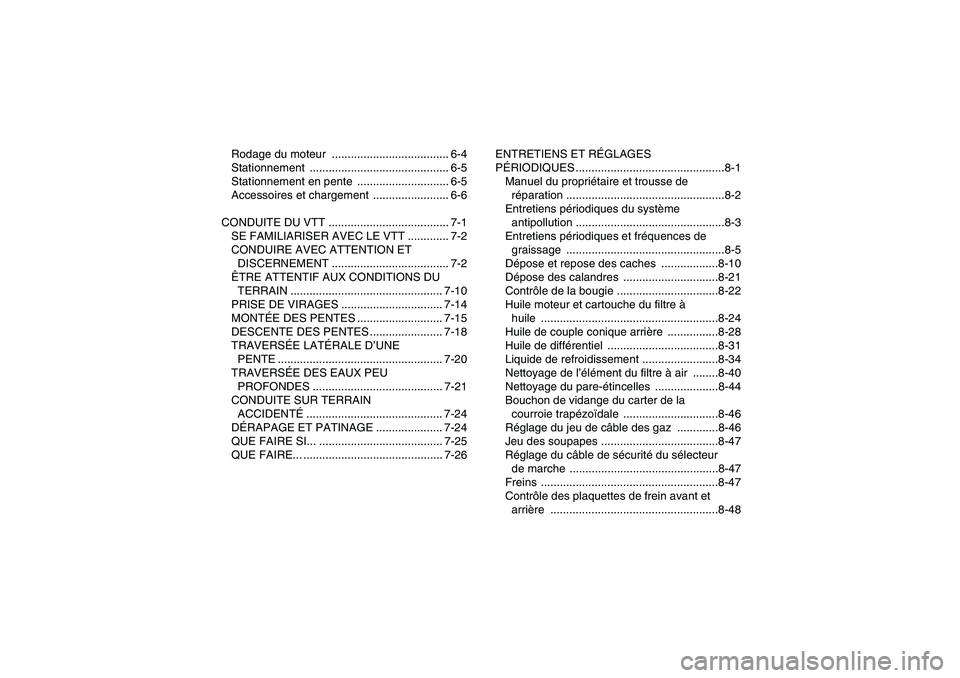

Rodage du moteur ..................................... 6-4
Stationnement ............................................ 6-5
Stationnement en pente ............................. 6-5
Accessoires et chargement ........................ 6-6
CONDUITE DU VTT ...................................... 7-1
SE FAMILIARISER AVEC LE VTT ............. 7-2
CONDUIRE AVEC ATTENTION ET
DISCERNEMENT ..................................... 7-2
ÊTRE ATTENTIF AUX CONDITIONS DU
TERRAIN ................................................ 7-10
PRISE DE VIRAGES ................................ 7-14
MONTÉE DES PENTES ........................... 7-15
DESCENTE DES PENTES ....................... 7-18
TRAVERSÉE LATÉRALE D’UNE
PENTE .................................................... 7-20
TRAVERSÉE DES EAUX PEU
PROFONDES ......................................... 7-21
CONDUITE SUR TERRAIN
ACCIDENTÉ........................................... 7-24
DÉRAPAGE ET PATINAGE ..................... 7-24
QUE FAIRE SI... ....................................... 7-25
QUE FAIRE... ............................................ 7-26ENTRETIENS ET RÉGLAGES
PÉRIODIQUES ...............................................8-1
Manuel du propriétaire et trousse de
réparation ..................................................8-2
Entretiens périodiques du système
antipollution ...............................................8-3
Entretiens périodiques et fréquences de
graissage ..................................................8-5
Dépose et repose des caches ..................8-10
Dépose des calandres ..............................8-21
Contrôle de la bougie ................................8-22
Huile moteur et cartouche du filtre à
huile ........................................................8-24
Huile de couple conique arrière ................8-28
Huile de différentiel ...................................8-31
Liquide de refroidissement ........................8-34
Nettoyage de l’élément du filtre à air ........8-40
Nettoyage du pare-étincelles ....................8-44
Bouchon de vidange du carter de la
courroie trapézoïdale ..............................8-46
Réglage du jeu de câble des gaz .............8-46
Jeu des soupapes .....................................8-47
Réglage du câble de sécurité du sélecteur
de marche ...............................................8-47
Freins ........................................................8-47
Contrôle des plaquettes de frein avant et
arrière .....................................................8-48
U1DT60F0.book Page 2 Wednesday, March 10, 2010 3:49 PM

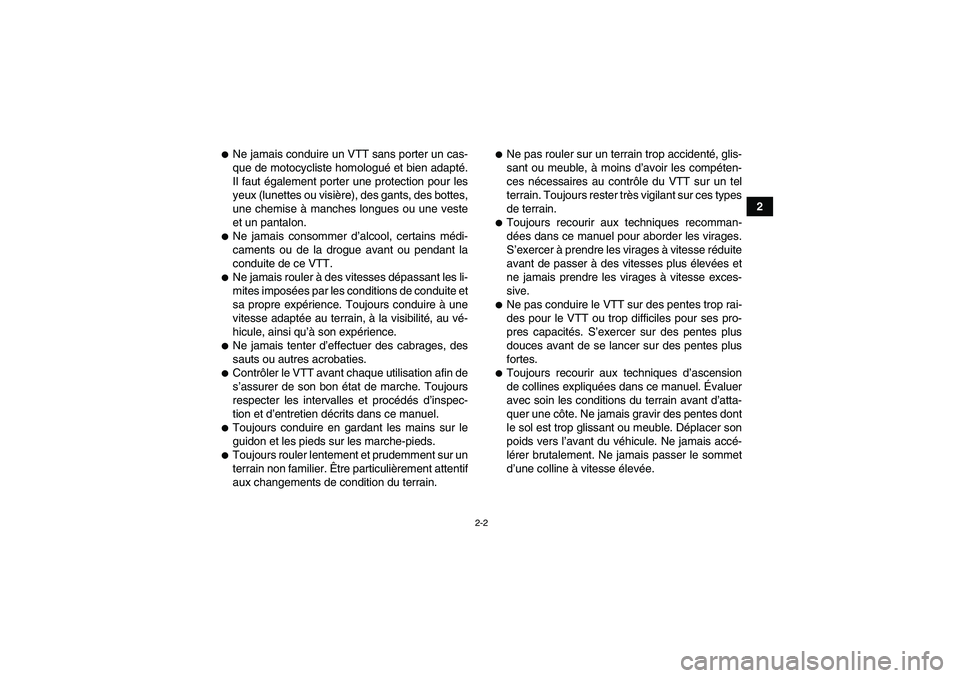

2-2
2

Ne jamais conduire un VTT sans porter un cas-
que de motocycliste homologué et bien adapté.
Il faut également porter une protection pour les
yeux (lunettes ou visière), des gants, des bottes,
une chemise à manches longues ou une veste
et un pantalon.
Ne jamais consommer d’alcool, certains médi-
caments ou de la drogue avant ou pendant la
conduite de ce VTT.
Ne jamais rouler à des vitesses dépassant les li-
mites imposées par les conditions de conduite et
sa propre expérience. Toujours conduire à une
vitesse adaptée au terrain, à la visibilité, au vé-
hicule, ainsi qu’à son expérience.
Ne jamais tenter d’effectuer des cabrages, des
sauts ou autres acrobaties.
Contrôler le VTT avant chaque utilisation afin de
s’assurer de son bon état de marche. Toujours
respecter les intervalles et procédés d’inspec-
tion et d’entretien décrits dans ce manuel.
Toujours conduire en gardant les mains sur le
guidon et les pieds sur les marche-pieds.
Toujours rouler lentement et prudemment sur un
terrain non familier. Être particulièrement attentif
aux changements de condition du terrain.

Ne pas rouler sur un terrain trop accidenté, glis-
sant ou meuble, à moins d’avoir les compéten-
ces nécessaires au contrôle du VTT sur un tel
terrain. Toujours rester très vigilant sur ces types
de terrain.
Toujours recourir aux techniques recomman-
dées dans ce manuel pour aborder les virages.
S’exercer à prendre les virages à vitesse réduite
avant de passer à des vitesses plus élevées et
ne jamais prendre les virages à vitesse exces-
sive.
Ne pas conduire le VTT sur des pentes trop rai-
des pour le VTT ou trop difficiles pour ses pro-
pres capacités. S’exercer sur des pentes plus
douces avant de se lancer sur des pentes plus
fortes.
Toujours recourir aux techniques d’ascension
de collines expliquées dans ce manuel. Évaluer
avec soin les conditions du terrain avant d’atta-
quer une côte. Ne jamais gravir des pentes dont
le sol est trop glissant ou meuble. Déplacer son
poids vers l’avant du véhicule. Ne jamais accé-
lérer brutalement. Ne jamais passer le sommet
d’une colline à vitesse élevée.
U1DT60F0.book Page 2 Wednesday, March 10, 2010 3:49 PM

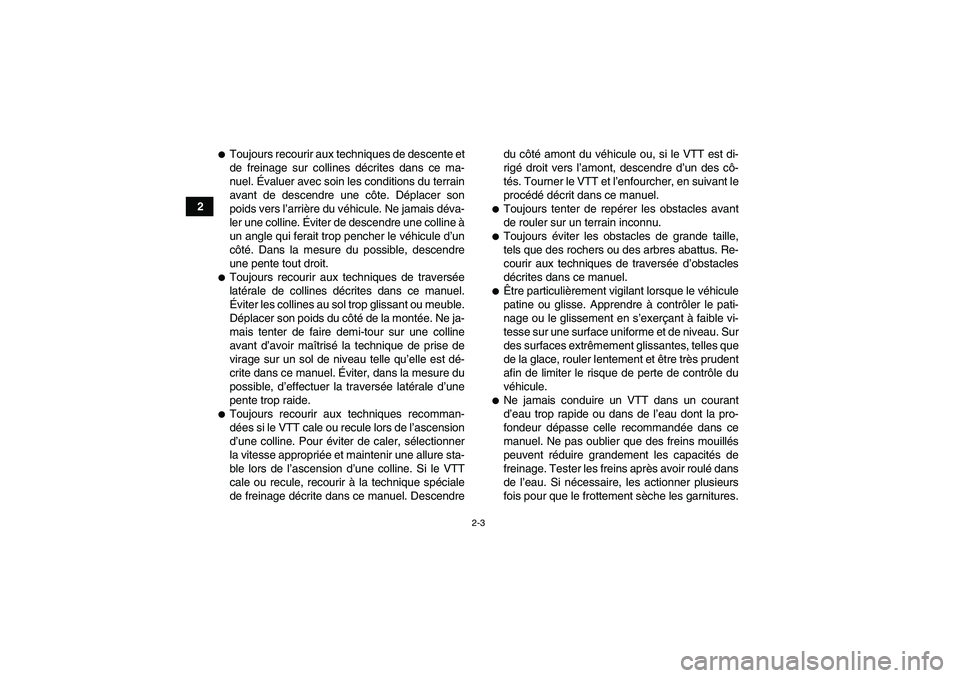

2-3
2

Toujours recourir aux techniques de descente et
de freinage sur collines décrites dans ce ma-
nuel. Évaluer avec soin les conditions du terrain
avant de descendre une côte. Déplacer son
poids vers l’arrière du véhicule. Ne jamais déva-
ler une colline. Éviter de descendre une colline à
un angle qui ferait trop pencher le véhicule d’un
côté. Dans la mesure du possible, descendre
une pente tout droit.
Toujours recourir aux techniques de traversée
latérale de collines décrites dans ce manuel.
Éviter les collines au sol trop glissant ou meuble.
Déplacer son poids du côté de la montée. Ne ja-
mais tenter de faire demi-tour sur une colline
avant d’avoir maîtrisé la technique de prise de
virage sur un sol de niveau telle qu’elle est dé-
crite dans ce manuel. Éviter, dans la mesure du
possible, d’effectuer la traversée latérale d’une
pente trop raide.
Toujours recourir aux techniques recomman-
dées si le VTT cale ou recule lors de l’ascension
d’une colline. Pour éviter de caler, sélectionner
la vitesse appropriée et maintenir une allure sta-
ble lors de l’ascension d’une colline. Si le VTT
cale ou recule, recourir à la technique spéciale
de freinage décrite dans ce manuel. Descendredu côté amont du véhicule ou, si le VTT est di-
rigé droit vers l’amont, descendre d’un des cô-
tés. Tourner le VTT et l’enfourcher, en suivant le
procédé décrit dans ce manuel.

Toujours tenter de repérer les obstacles avant
de rouler sur un terrain inconnu.
Toujours éviter les obstacles de grande taille,
tels que des rochers ou des arbres abattus. Re-
courir aux techniques de traversée d’obstacles
décrites dans ce manuel.
Être particulièrement vigilant lorsque le véhicule
patine ou glisse. Apprendre à contrôler le pati-
nage ou le glissement en s’exerçant à faible vi-
tesse sur une surface uniforme et de niveau. Sur
des surfaces extrêmement glissantes, telles que
de la glace, rouler lentement et être très prudent
afin de limiter le risque de perte de contrôle du
véhicule.
Ne jamais conduire un VTT dans un courant
d’eau trop rapide ou dans de l’eau dont la pro-
fondeur dépasse celle recommandée dans ce
manuel. Ne pas oublier que des freins mouillés
peuvent réduire grandement les capacités de
freinage. Tester les freins après avoir roulé dans
de l’eau. Si nécessaire, les actionner plusieurs
fois pour que le frottement sèche les garnitures.
U1DT60F0.book Page 3 Wednesday, March 10, 2010 3:49 PM

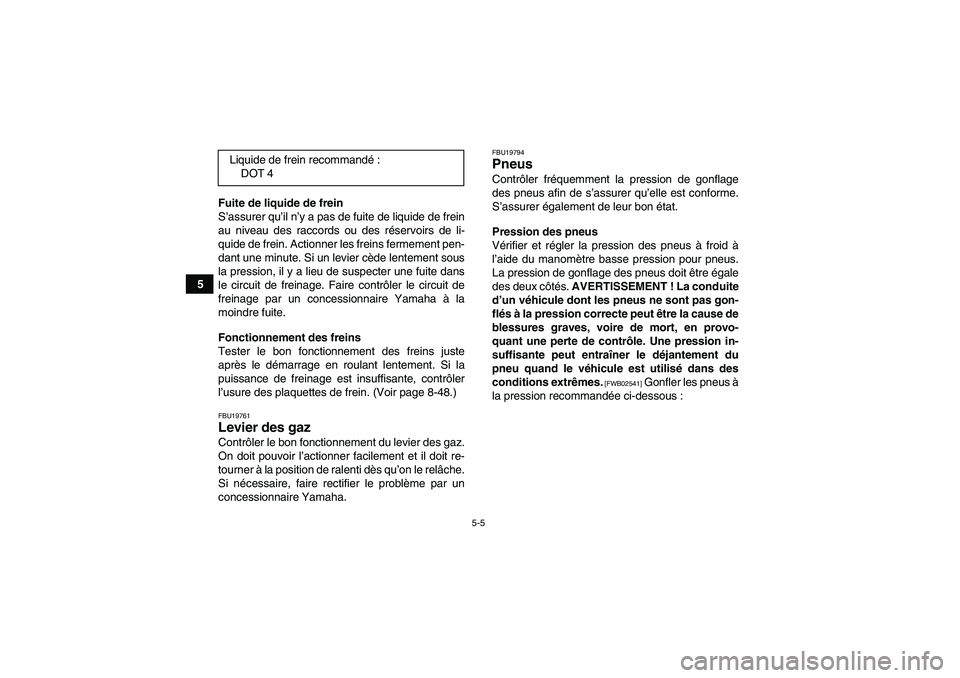

5-5
5Fuite de liquide de frein
S’assurer qu’il n’y a pas de fuite de liquide de frein
au niveau des raccords ou des réservoirs de li-
quide de frein. Actionner les freins fermement pen-
dant une minute. Si un levier cède lentement sous
la pression, il y a lieu de suspecter une fuite dans
le circuit de freinage. Faire contrôler le circuit de
freinage par un concessionnaire Yamaha à la
moindre fuite.
Fonctionnement des freins
Tester le bon fonctionnement des freins juste
après le démarrage en roulant lentement. Si la
puissance de freinage est insuffisante, contrôler
l’usure des plaquettes de frein. (Voir page 8-48.)
FBU19761Levier des gaz Contrôler le bon fonctionnement du levier des gaz.
On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le relâche.
Si nécessaire, faire rectifier le problème par un
concessionnaire Yamaha.
FBU19794Pneus Contrôler fréquemment la pression de gonflage
des pneus afin de s’assurer qu’elle est conforme.
S’assurer également de leur bon état.
Pression des pneus
Vérifier et régler la pression des pneus à froid à
l’aide du manomètre basse pression pour pneus.
La pression de gonflage des pneus doit être égale
des deux côtés. AVERTISSEMENT ! La conduite
d’un véhicule dont les pneus ne sont pas gon-
flés à la pression correcte peut être la cause de
blessures graves, voire de mort, en provo-
quant une perte de contrôle. Une pression in-
suffisante peut entraîner le déjantement du
pneu quand le véhicule est utilisé dans des
conditions extrêmes.
[FWB02541]
Gonfler les pneus à
la pression recommandée ci-dessous : Liquide de frein recommandé:
DOT 4
U1DT60F0.book Page 5 Wednesday, March 10, 2010 3:49 PM

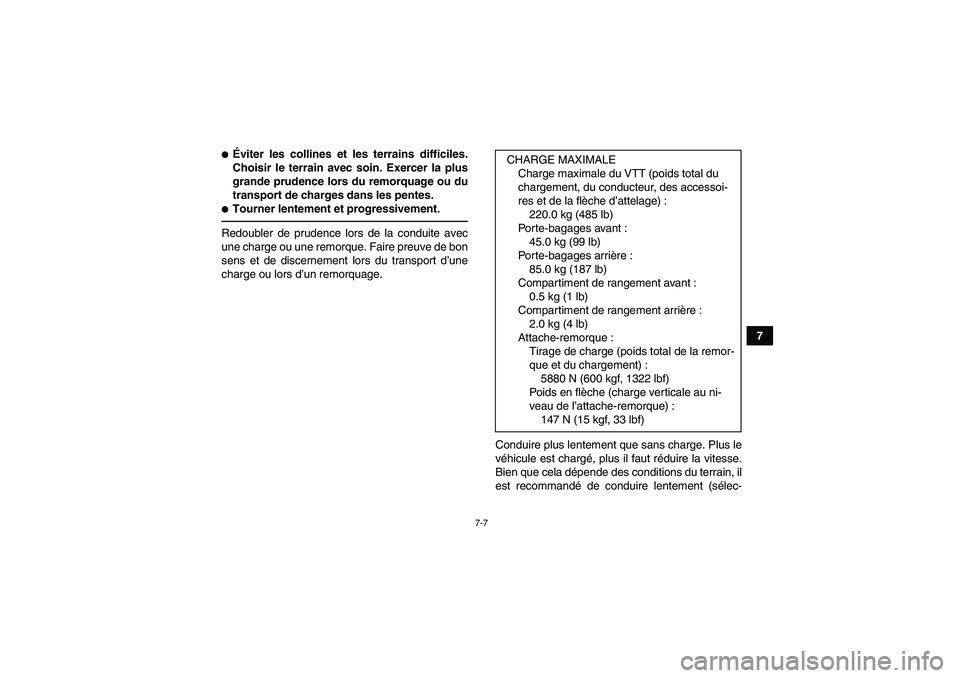

6-8
6

Ne pas dépasser le poids maximum autorisé
pour la flèche d’attelage. Établir le poids de la
flèche d’attelage avec un pèse-personne. Mettre
la flèche d’attelage de la remorque chargée sur
le pèse-personne en veillant à ce qu’elle soitbien à la hauteur du crochet. Si nécessaire, ré-
duire la charge dans la remorque afin d’alléger
le poids sur le crochet. Lors du transport d’une
charge et d’un remorquage, inclure le poids de
la flèche d’attelage dans le poids total admissi-
ble.

Centrer au mieux le chargement sur les porte-
bagages. Mettre le chargement à l’arrière du
porte-bagages avant, à l’avant du porte-baga-
ges arrière et le centrer du mieux possible.
Bien attacher le chargement aux porte-bagages.
Veiller à bien immobiliser le chargement. Un
chargement mal attaché pourrait être à l’origine
d’un accident.
S’assurer que le chargement n’entrave pas les
commandes et ne limite pas la visibilité.
Conduire plus lentement que sans charge. Plus
le véhicule est chargé, plus il faut réduire la vi-
tesse. Bien que cela dépende des conditions du
terrain, il est recommandé de ne pas dépasser
la gamme basse lors du transport d’un charge-
ment ou en cas de remorquage.
Se garantir une distance de freinage plus
grande. Un véhicule plus lourd nécessite en ef-
fet une plus grande distance d’arrêt. CHARGE MAXIMALE
Charge maximale du VTT (poids total du
conducteur, du chargement, des accessoi-
res et de la flèche d’attelage) :
220.0 kg (485 lb)
Porte-bagages avant :
45.0 kg (99 lb)
Porte-bagages arrière :
85.0 kg (187 lb)
Compartiment de rangement avant :
0.5 kg (1 lb)
Compartiment de rangement arrière :
2.0 kg (4 lb)
Attache-remorque :
Tirage de charge (poids total de la remor-
que et du chargement) :
5880 N (600 kgf, 1322 lbf)
Poids en flèche (charge ver ticale au ni-
veau de l’attache-remorque) :
147 N (15 kgf, 33 lbf)
U1DT60F0.book Page 8 Wednesday, March 10, 2010 3:49 PM

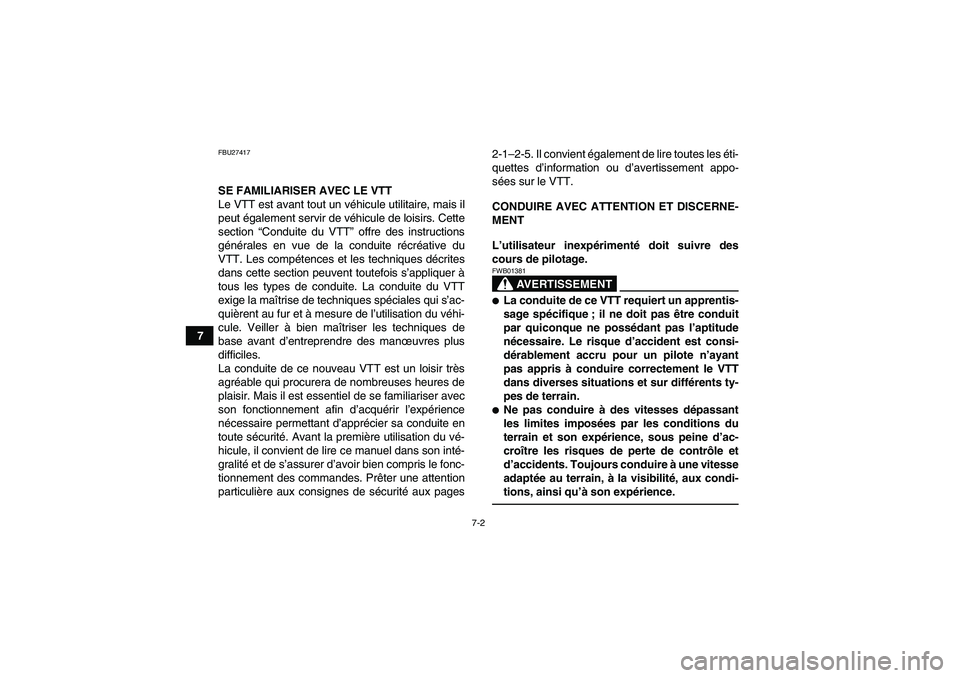

7-2
7
FBU27417SE FAMILIARISER AVEC LE VTT
Le VTT est avant tout un véhicule utilitaire, mais il
peut également servir de véhicule de loisirs. Cette
section “Conduite du VTT” offre des instructions
générales en vue de la conduite récréative du
VTT. Les compétences et les techniques décrites
dans cette section peuvent toutefois s’appliquer à
tous les types de conduite. La conduite du VTT
exige la maîtrise de techniques spéciales qui s’ac-
quièrent au fur et à mesure de l’utilisation du véhi-
cule. Veiller à bien maîtriser les techniques de
base avant d’entreprendre des manœuvres plus
difficiles.
La conduite de ce nouveau VTT est un loisir très
agréable qui procurera de nombreuses heures de
plaisir. Mais il est essentiel de se familiariser avec
son fonctionnement afin d’acquérir l’expérience
nécessaire permettant d’apprécier sa conduite en
toute sécurité. Avant la première utilisation du vé-
hicule, il convient de lire ce manuel dans son inté-
gralité et de s’assurer d’avoir bien compris le fonc-
tionnement des commandes. Prêter une attention
particulière aux consignes de sécurité aux pages2-1–2-5. Il convient également de lire toutes les éti-
quettes d’information ou d’avertissement appo-
sées sur le VTT.
CONDUIRE AVEC ATTENTION ET DISCERNE-
MENT
L’utilisateur inexpérimenté doit suivre des
cours de pilotage.
AVERTISSEMENT
FWB01381
La conduite de ce VTT requiert un apprentis-
sage spécifique ; il ne doit pas être conduit
par quiconque ne possédant pas l’aptitude
nécessaire. Le risque d’accident est consi-
dérablement accru pour un pilote n’ayant
pas appris à conduire correctement le VTT
dans diverses situations et sur différents ty-
pes de terrain.
Ne pas conduire à des vitesses dépassant
les limites imposées par les conditions du
terrain et son expérience, sous peine d’ac-
croître les risques de perte de contrôle et
d’accidents. Toujours conduire à une vitesse
adaptée au terrain, à la visibilité, aux condi-
tions, ainsi qu’à son expérience.
U1DT60F0.book Page 2 Wednesday, March 10, 2010 3:49 PM

7-7
7

Éviter les collines et les terrains difficiles.
Choisir le terrain avec soin. Exercer la plus
grande prudence lors du remorquage ou du
transport de charges dans les pentes.
Tourner lentement et progressivement.Redoubler de prudence lors de la conduite avec
une charge ou une remorque. Faire preuve de bon
sens et de discernement lors du transport d’une
charge ou lors d’un remorquage.
Conduire plus lentement que sans charge. Plus le
véhicule est chargé, plus il faut réduire la vitesse.
Bien que cela dépende des conditions du terrain, il
est recommandé de conduire lentement (sélec- CHARGE MAXIMALE
Charge maximale du VTT (poids total du
chargement, du conducteur, des accessoi-
res et de la flèche d’attelage) :
220.0 kg (485 lb)
Porte-bagages avant :
45.0 kg (99 lb)
Porte-bagages arrière :
85.0 kg (187 lb)
Compartiment de rangement avant :
0.5 kg (1 lb)
Compartiment de rangement arrière :
2.0 kg (4 lb)
Attache-remorque :
Tirage de charge (poids total de la remor-
que et du chargement) :
5880 N (600 kgf, 1322 lbf)
Poids en flèche (charge verticale au ni-
veau de l’attache-remorque) :
147 N (15 kgf, 33 lbf)U1DT60F0.book Page 7 Wednesday, March 10, 2010 3:49 PM

7-10
7tes. Après la conduite dans des endroits suscepti-
bles de provoquer l’accumulation de matériaux
combustibles sous le véhicule, veiller à contrôler le
dessous du véhicule et à retirer tous les matériaux
combustibles. Ne pas faire tourner le moteur ni ga-
rer le véhicule dans de l’herbe haute sèche ou
toute couverture végétale sèche.
Afin d’éviter de se brûler, ne pas toucher l’échap-
pement. Garer le VTT à un endroit où les piétons
et particulièrement les enfants ne risquent pas de
le toucher.ÊTRE ATTENTIF AUX CONDITIONS DU TER-
RAIN
Ce véhicule est conçu et fabriqué pour une utilisa-
tion sur surfaces non goudronnées uniquement.
AVERTISSEMENT ! Les revêtements de route
peuvent fortement réduire la maniabilité du
VTT et provoquer sa perte de contrôle. Tou-
jours éviter la conduite sur des surfaces gou-
dronnées, y compris trottoirs, allées, parcs de
stationnement et routes.
[FWB01511]
U1DT60F0.book Page 10 Wednesday, March 10, 2010 3:49 PM
