2011 YAMAHA GRIZZLY 450 Manuale de Empleo (in Spanish)

10-3
10
Carburador:Modelo × cantidad:
BSR33 x 1Bujía(s):Fabricante/modelo:
NGK/DR8EA
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)Embrague:Tipo de embrague:
Automático centrífugo en baño de aceiteTransmisión:Sistema de reducción primaria:
Correa trapezoidal
Sistema de reducción secundaria:
Cardán
Relación de reducción secundaria:
39/24 × 24/18 × 33/9 (7.944)
Tipo de transmisión:
Correa trapezoidal automática
Operación:
Operación con mano izquierda
Marcha atrás:
29/17 (1.706)
Marcha corta:
45/16 (2.813)
Marcha larga:
38/23 (1.652)Chasis:Tipo de bastidor:
Bastidor de tubos de aceroÁngulo del eje delantero:
2.5 °
Base del ángulo de inclinación:
8.5 mm (0.33 in)
Neumático delantero:Tipo:
Sin cámara
Tamaño:
AT25 x 8-12
Fabricante/modelo:
YFM450FAA CHENG SHIN/C-828
YFM45FGA MAXXIS/MU13Neumático trasero:Tipo:
Sin cámara
Tamaño:
AT25 x 10-12
Fabricante/modelo:
YFM450FAA CHENG SHIN/C-828
YFM45FGA MAXXIS/MU14Carga:Carga máxima:
210.0 kg (463 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:
Delantero:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
U1CU60S0.book Page 3 Tuesday, June 1, 2010 7:07 PM

10-4
10
Trasero:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Mínimo:
Delantero:
22.0 kPa (0.220 kgf/cm², 3.2 psi)
Trasero:
22.0 kPa (0.220 kgf/cm², 3.2 psi)
Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 6.0ATRueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 7.5ATFreno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de múltiples discos húmedos
Operación:
Operación con mano izquierda y pie derecho
Suspensión delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
160 mm (6.3 in)Suspensión trasera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
180 mm (7.1 in)Sistema eléctrico:Sistema de encendido:
DC CDI
Sistema estándar:
Magneto CABatería:Modelo:
YTX20L-BS
Voltaje, capacidad:
12 V, 18.0 AhFaro delantero:Tipo de bombilla:
Bombilla de kriptónVataje de bombilla × cantidad:Faro delantero:
12 V, 30.0/30.0 W × 2
U1CU60S0.book Page 4 Tuesday, June 1, 2010 7:07 PM

10-5
10

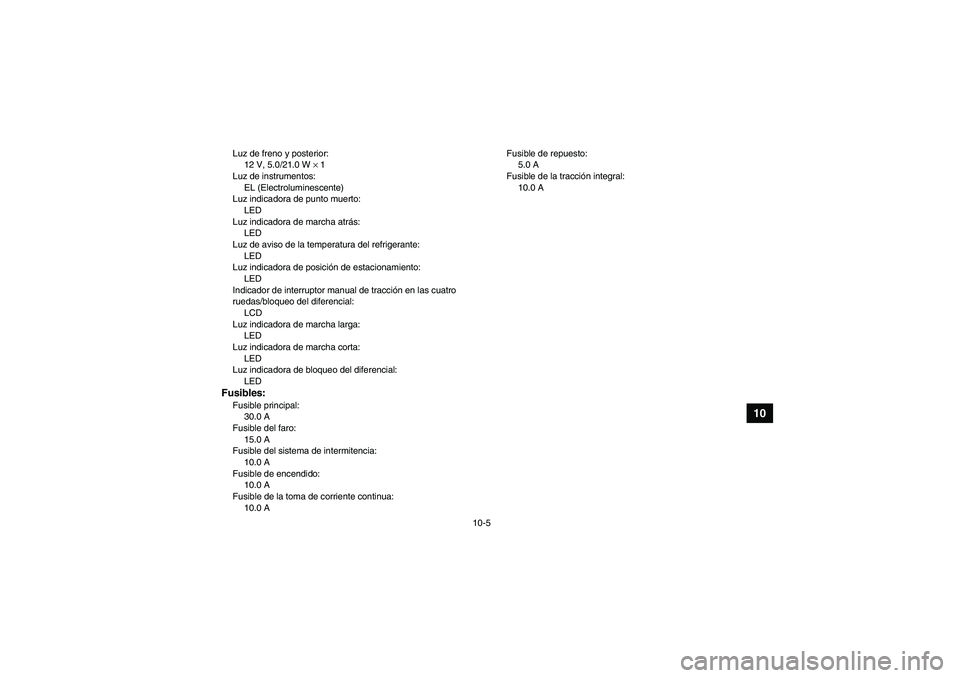

Luz de freno y posterior:
12 V, 5.0/21.0 W × 1
Luz de instrumentos:
EL (Electroluminescente)
Luz indicadora de punto muerto:
LED
Luz indicadora de marcha atrás:
LED
Luz de aviso de la temperatura del refrigerante:
LED
Luz indicadora de posición de estacionamiento:
LED
Indicador de interruptor manual de tracción en las cuatro
ruedas/bloqueo del diferencial:
LCD
Luz indicadora de marcha larga:
LED
Luz indicadora de marcha corta:
LED
Luz indicadora de bloqueo del diferencial:
LEDFusibles:Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
10.0 A
Fusible de la toma de corriente continua:
10.0 AFusible de repuesto:
5.0 A
Fusible de la tracción integral:
10.0 A
U1CU60S0.book Page 5 Tuesday, June 1, 2010 7:07 PM

11-1
11

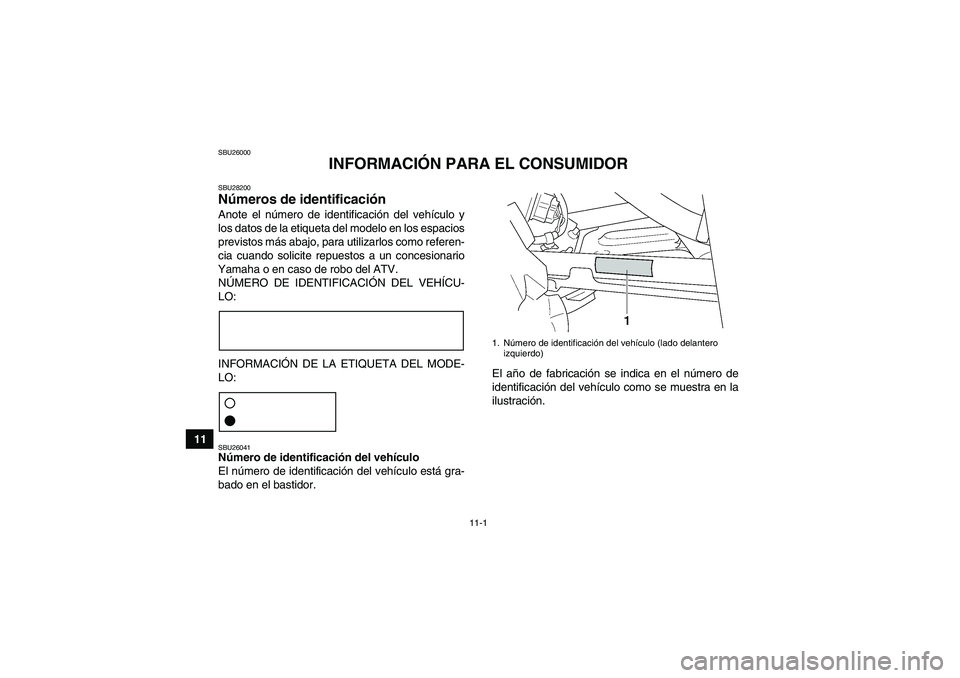

SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU28200Números de identificación Anote el número de identificación del vehículo y
los datos de la etiqueta del modelo en los espacios
previstos más abajo, para utilizarlos como referen-
cia cuando solicite repuestos a un concesionario
Yamaha o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-
LO:SBU26041Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.
1. Número de identificación del vehículo (lado delantero
izquierdo)
U1CU60S0.book Page 1 Tuesday, June 1, 2010 7:07 PM

11-2
11

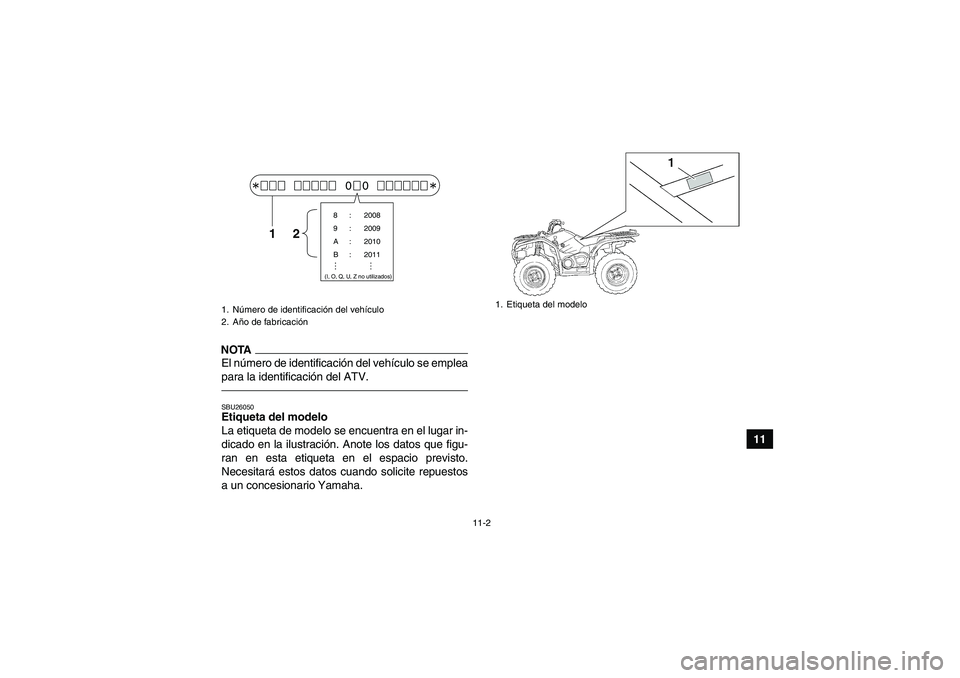

NOTAEl número de identificación del vehículo se emplea
para la identificación del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Número de identificación del vehículo
2. Año de fabricación
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z no utilizados)
12
1. Etiqueta del modelo
U1CU60S0.book Page 2 Tuesday, June 1, 2010 7:07 PM

INDEX
AAccesorios, toma auxiliar ............................................. 4-23
Accesorios y carga ......................................................... 6-7
Aceite del diferencial ............................................. 5-4, 8-26
Aceite del engranaje final ...................................... 5-4, 8-22
Aceite del motor y cartucho del filtro de aceite ............ 8-18
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-18BBatería .......................................................................... 8-55
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-62
Bombilla del faro, cambio ............................................. 8-59
Bujes del estabilizador, comprobación ......................... 8-54
Bujía, comprobación .................................................... 8-15CCable del sistema de seguridad de la palanca de
selección de marcha, ajuste ...................................... 8-40
Cables, comprobación y engrase ................................. 8-50
Carburador, ajuste ....................................................... 8-37
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-52
Compartimentos porta objetos ..................................... 4-19
Conducción del ATV ...................................................... 7-1
Conjuntos amortiguadores, ajuste delantero y
trasero ........................................................................ 4-22
Cuadro de mantenimiento, sistema de control de
emisiones ..................................................................... 8-4
Cuadro de mantenimiento y engrase ............................. 8-6Cuadros de identificación de averías ........................... 8-67
EEje de dirección, engrase ............................................. 8-54
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................. 6-6
Estacionamiento en una pendiente ................................ 6-6
Estárter (estrangulador) ............................................... 4-18
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-32
Frenos .......................................................................... 8-40
Frenos, delantero y trasero ............................................ 5-4
Fusibles, cambio .......................................................... 8-57GGasolina ................................................................ 4-15, 5-4
Grifo de gasolina .......................................................... 4-16
Guardapolvos de ejes .................................................. 8-49HHolgura de la válvula .................................................... 8-40IIdentificación de averías .............................................. 8-65
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ................................ 5-8
Interruptor de arranque .................................................. 4-6
Interruptor de bloqueo del diferencial manual ................ 4-9
Interruptor de cancelación .............................................. 4-7
Interruptor de la bocina .................................................. 4-7
U1CU60S0.book Page 1 Tuesday, June 1, 2010 7:07 PM

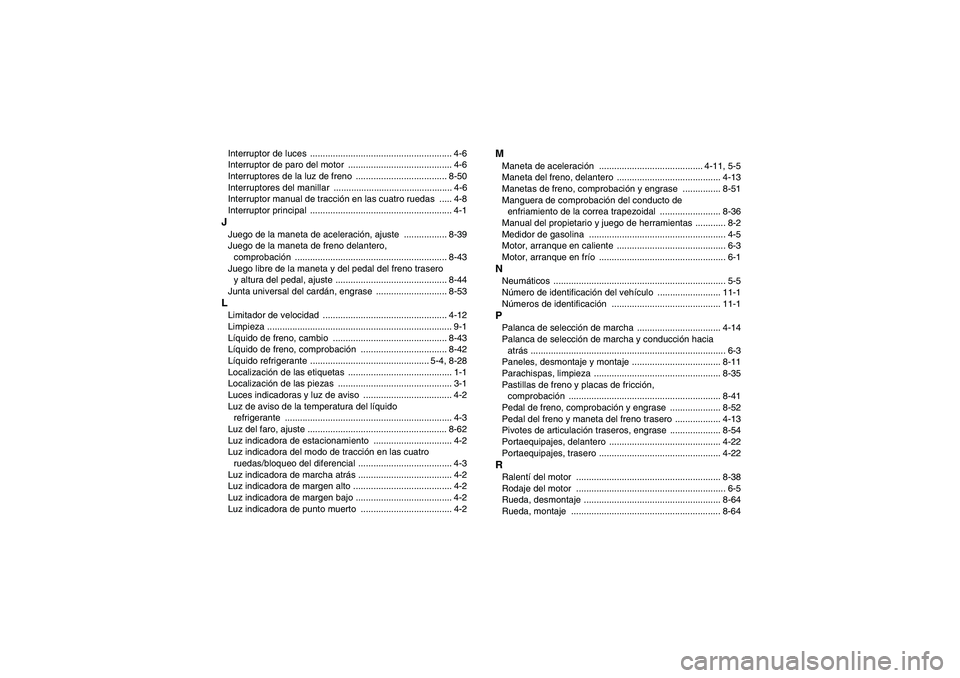

Interruptor de luces ........................................................ 4-6
Interruptor de paro del motor ......................................... 4-6
Interruptores de la luz de freno .................................... 8-50
Interruptores del manillar ............................................... 4-6
Interruptor manual de tracción en las cuatro ruedas ..... 4-8
Interruptor principal ........................................................ 4-1JJuego de la maneta de aceleración, ajuste ................. 8-39
Juego de la maneta de freno delantero,
comprobación ............................................................ 8-43
Juego libre de la maneta y del pedal del freno trasero
y altura del pedal, ajuste ............................................ 8-44
Junta universal del cardán, engrase ............................ 8-53LLimitador de velocidad ................................................. 4-12
Limpieza ......................................................................... 9-1
Líquido de freno, cambio ............................................. 8-43
Líquido de freno, comprobación .................................. 8-42
Líquido refrigerante ............................................... 5-4, 8-28
Localización de las etiquetas ......................................... 1-1
Localización de las piezas ............................................. 3-1
Luces indicadoras y luz de aviso ................................... 4-2
Luz de aviso de la temperatura del líquido
refrigerante .................................................................. 4-3
Luz del faro, ajuste ....................................................... 8-62
Luz indicadora de estacionamiento ............................... 4-2
Luz indicadora del modo de tracción en las cuatro
ruedas/bloqueo del diferencial ..................................... 4-3
Luz indicadora de marcha atrás ..................................... 4-2
Luz indicadora de margen alto ....................................... 4-2
Luz indicadora de margen bajo ...................................... 4-2
Luz indicadora de punto muerto .................................... 4-2
MManeta de aceleración ......................................... 4-11, 5-5
Maneta del freno, delantero ......................................... 4-13
Manetas de freno, comprobación y engrase ............... 8-51
Manguera de comprobación del conducto de
enfriamiento de la correa trapezoidal ........................ 8-36
Manual del propietario y juego de herramientas ............ 8-2
Medidor de gasolina ...................................................... 4-5
Motor, arranque en caliente ........................................... 6-3
Motor, arranque en frío .................................................. 6-1NNeumáticos .................................................................... 5-5
Número de identificación del vehículo ......................... 11-1
Números de identificación ........................................... 11-1PPalanca de selección de marcha ................................. 4-14
Palanca de selección de marcha y conducción hacia
atrás ............................................................................. 6-3
Paneles, desmontaje y montaje ................................... 8-11
Parachispas, limpieza .................................................. 8-35
Pastillas de freno y placas de fricción,
comprobación ............................................................ 8-41
Pedal de freno, comprobación y engrase .................... 8-52
Pedal del freno y maneta del freno trasero .................. 4-13
Pivotes de articulación traseros, engrase .................... 8-54
Portaequipajes, delantero ............................................ 4-22
Portaequipajes, trasero ................................................ 4-22RRalentí del motor ......................................................... 8-38
Rodaje del motor ........................................................... 6-5
Rueda, desmontaje ...................................................... 8-64
Rueda, montaje ........................................................... 8-64
U1CU60S0.book Page 2 Tuesday, June 1, 2010 7:07 PM

TTapón de drenaje de la caja de la correa
trapezoidal ................................................................. 8-37
Tapón del depósito de gasolina ................................... 4-14VVisor multifunción ........................................................... 4-4U1CU60S0.book Page 3 Tuesday, June 1, 2010 7:07 PM
