FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
3
uma marca diferente ou com um índice de
octano superior. A utilização de combustí-
vel sem chumbo prolongará a vida útil da
vela de ignição e reduzirá os custos de ma-
nutenção.
PAU39451

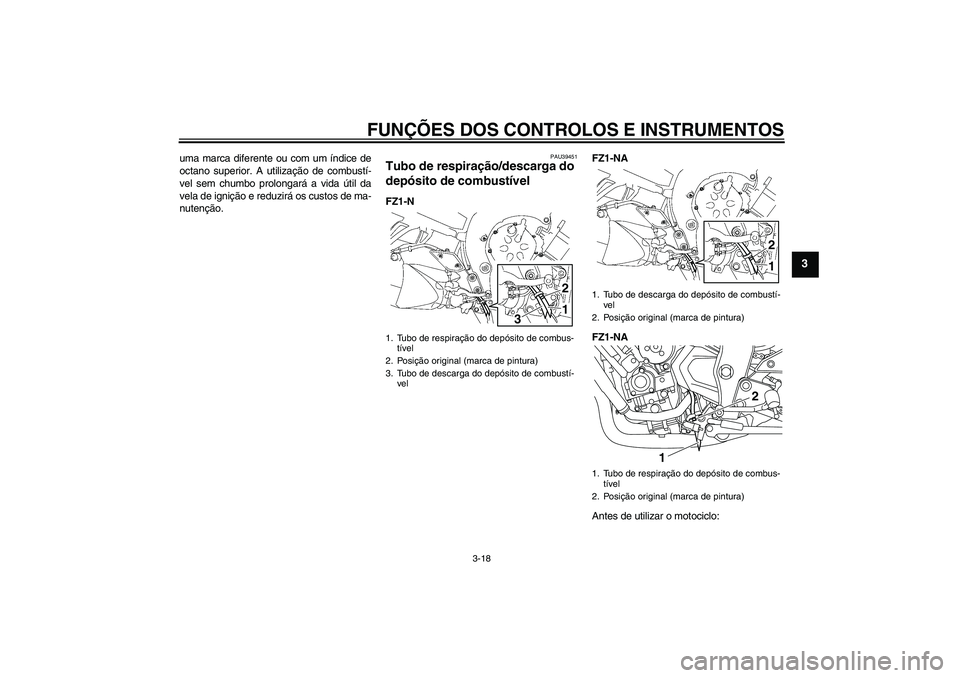

Tubo de respiração/descarga do
depósito de combustível FZ1-NFZ1-NA
FZ1-NA
Antes de utilizar o motociclo:1. Tubo de respiração do depósito de combus-
tível
2. Posição original (marca de pintura)
3. Tubo de descarga do depósito de combustí-
ve l
3
21
1. Tubo de descarga do depósito de combustí-
vel
2. Posição original (marca de pintura)
1. Tubo de respiração do depósito de combus-
tíve l
2. Posição original (marca de pintura)
21
12
U1ECP0P0.book Page 18 Thursday, August 19, 2010 9:41 AM
Page 34 of 108
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-19
3

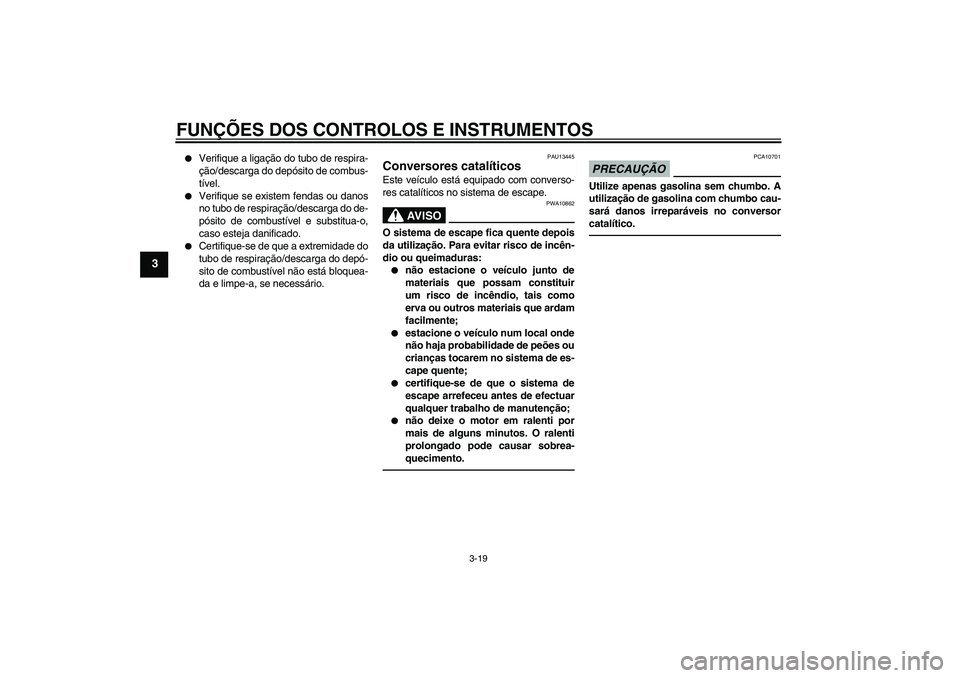

Verifique a ligação do tubo de respira-
ção/descarga do depósito de combus-
tível.
Verifique se existem fendas ou danos
no tubo de respiração/descarga do de-
pósito de combustível e substitua-o,
caso esteja danificado.
Certifique-se de que a extremidade do
tubo de respiração/descarga do depó-
sito de combustível não está bloquea-
da e limpe-a, se necessário.
PAU13445
Conversores catalíticos Este veículo está equipado com converso-
res catalíticos no sistema de escape.
AV I S O
PWA10862
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:
não estacione o veículo junto de
materiais que possam constituir
um risco de incêndio, tais como
erva ou outros materiais que ardam
facilmente;
estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;
certifique-se de que o sistema de
escape arrefeceu antes de efectuar
qualquer trabalho de manutenção;
não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-
quecimento.
PRECAUÇÃO
PCA10701
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
U1ECP0P0.book Page 19 Thursday, August 19, 2010 9:41 AM
Page 35 of 108
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-20
3

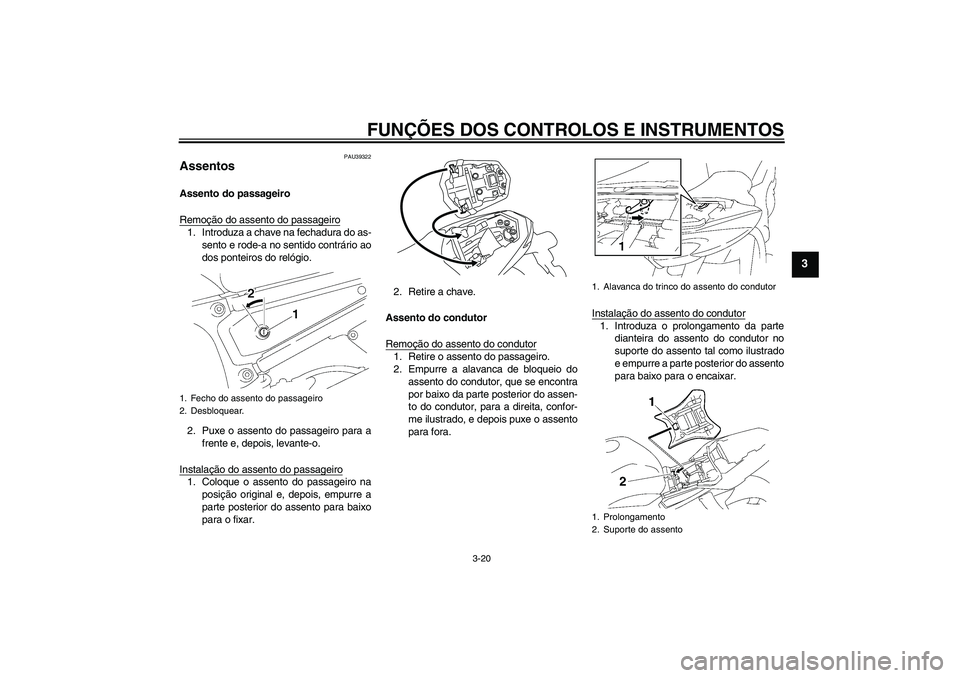

PAU39322
Assentos Assento do passageiro
Remoção do assento do passageiro1. Introduza a chave na fechadura do as-
sento e rode-a no sentido contrário ao
dos ponteiros do relógio.
2. Puxe o assento do passageiro para a
frente e, depois, levante-o.
Instalação do assento do passageiro1. Coloque o assento do passageiro na
posição original e, depois, empurre a
parte posterior do assento para baixo
para o fixar.2. Retire a chave.
Assento do condutor
Remoção do assento do condutor
1. Retire o assento do passageiro.
2. Empurre a alavanca de bloqueio do
assento do condutor, que se encontra
por baixo da parte posterior do assen-
to do condutor, para a direita, confor-
me ilustrado, e depois puxe o assento
para fora.Instalação do assento do condutor
1. Introduza o prolongamento da parte
dianteira do assento do condutor no
suporte do assento tal como ilustrado
e empurre a parte posterior do assento
para baixo para o encaixar.
1. Fecho do assento do passageiro
2. Desbloquear.
1. Alavanca do trinco do assento do condutor
1. Prolongamento
2. Suporte do assento
U1ECP0P0.book Page 20 Thursday, August 19, 2010 9:41 AM
Page 36 of 108
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-21
3
2. Instale o assento do passageiro.NOTACertifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-
lo.
PAU50850

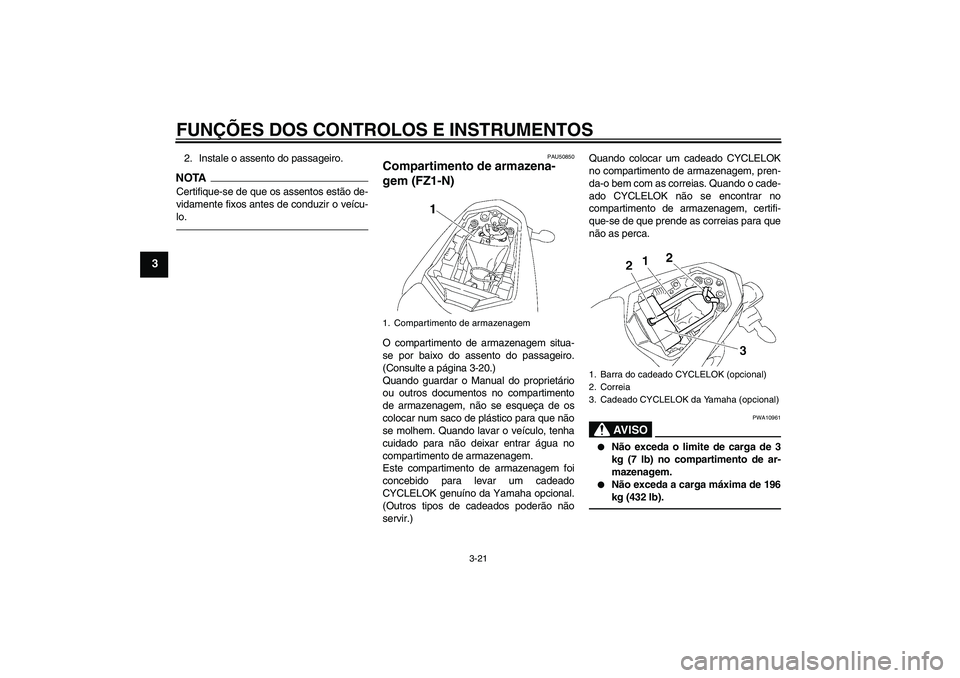

Compartimento de armazena-
gem (FZ1-N)O compartimento de armazenagem situa-
se por baixo do assento do passageiro.
(Consulte a página 3-20.)
Quando guardar o Manual do proprietário
ou outros documentos no compartimento
de armazenagem, não se esqueça de os
colocar num saco de plástico para que não
se molhem. Quando lavar o veículo, tenha
cuidado para não deixar entrar água no
compartimento de armazenagem.
Este compartimento de armazenagem foi
concebido para levar um cadeado
CYCLELOK genuíno da Yamaha opcional.
(Outros tipos de cadeados poderão não
servir.)Quando colocar um cadeado CYCLELOK
no compartimento de armazenagem, pren-
da-o bem com as correias. Quando o cade-
ado CYCLELOK não se encontrar no
compartimento de armazenagem, certifi-
que-se de que prende as correias para que
não as perca.
AV I S O
PWA10961
Não exceda o limite de carga de 3
kg (7 lb) no compartimento de ar-
mazenagem.
Não exceda a carga máxima de 196
kg (432 lb).
1. Compartimento de armazenagem
1. Barra do cadeado CYCLELOK (opcional)
2. Correia
3. Cadeado CYCLELOK da Yamaha (opcional)
U1ECP0P0.book Page 21 Thursday, August 19, 2010 9:41 AM
Page 37 of 108
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-22
3
PAU39335

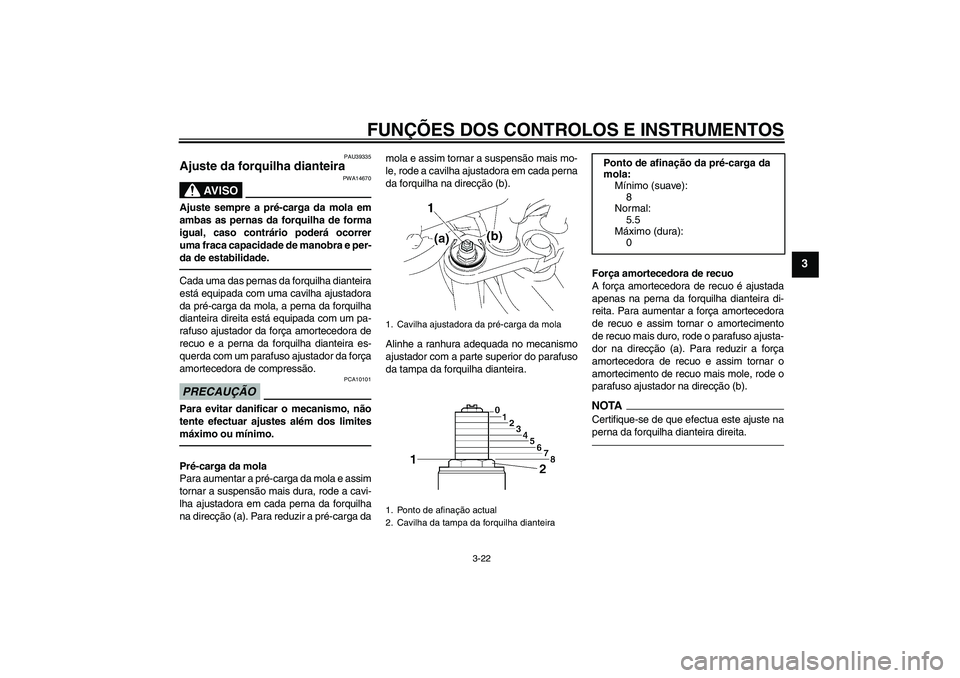

Ajuste da forquilha dianteira
AV I S O
PWA14670
Ajuste sempre a pré-carga da mola em
ambas as pernas da forquilha de forma
igual, caso contrário poderá ocorrer
uma fraca capacidade de manobra e per-
da de estabilidade.Cada uma das pernas da forquilha dianteira
está equipada com uma cavilha ajustadora
da pré-carga da mola, a perna da forquilha
dianteira direita está equipada com um pa-
rafuso ajustador da força amortecedora de
recuo e a perna da forquilha dianteira es-
querda com um parafuso ajustador da força
amortecedora de compressão.PRECAUÇÃO
PCA10101
Para evitar danificar o mecanismo, não
tente efectuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode a cavi-
lha ajustadora em cada perna da forquilha
na direcção (a). Para reduzir a pré-carga damola e assim tornar a suspensão mais mo-
le, rode a cavilha ajustadora em cada perna
da forquilha na direcção (b).
Alinhe a ranhura adequada no mecanismo
ajustador com a parte superior do parafuso
da tampa da forquilha dianteira.Força amortecedora de recuo
A força amortecedora de recuo é ajustada
apenas na perna da forquilha dianteira di-
reita. Para aumentar a força amortecedora
de recuo e assim tornar o amortecimento
de recuo mais duro, rode o parafuso ajusta-
dor na direcção (a). Para reduzir a força
amortecedora de recuo e assim tornar o
amortecimento de recuo mais mole, rode o
parafuso ajustador na direcção (b).
NOTACertifique-se de que efectua este ajuste na
perna da forquilha dianteira direita.
1. Cavilha ajustadora da pré-carga da mola
1. Ponto de afinação actual
2. Cavilha da tampa da forquilha dianteira
Ponto de afinação da pré-carga da
mola:
Mínimo (suave):
8
Normal:
5.5
Máximo (dura):
0
U1ECP0P0.book Page 22 Thursday, August 19, 2010 9:41 AM
Page 38 of 108
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-23
3

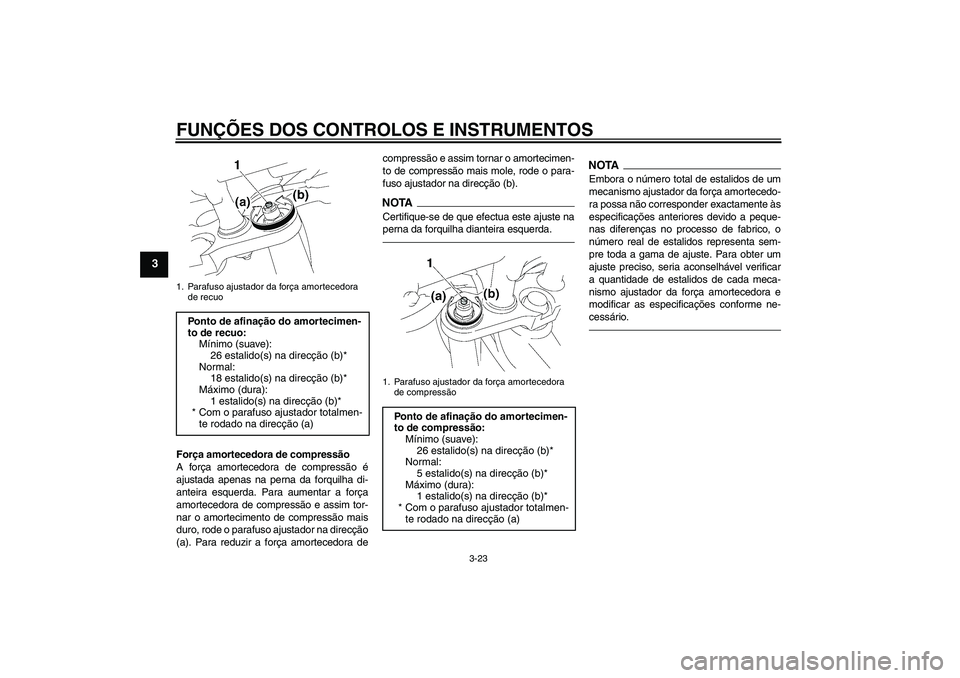

Força amortecedora de compressão
A força amortecedora de compressão é
ajustada apenas na perna da forquilha di-
anteira esquerda. Para aumentar a força
amortecedora de compressão e assim tor-
nar o amortecimento de compressão mais
duro, rode o parafuso ajustador na direcção
(a). Para reduzir a força amortecedora decompressão e assim tornar o amortecimen-
to de compressão mais mole, rode o para-
fuso ajustador na direcção (b).
NOTACertifique-se de que efectua este ajuste na
perna da forquilha dianteira esquerda.
NOTAEmbora o número total de estalidos de um
mecanismo ajustador da força amortecedo-
ra possa não corresponder exactamente às
especificações anteriores devido a peque-
nas diferenças no processo de fabrico, o
número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter um
ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-
nismo ajustador da força amortecedora e
modificar as especificações conforme ne-
cessário.
1. Parafuso ajustador da força amortecedora
de recuoPonto de afinação do amortecimen-
to de recuo:
Mínimo (suave):
26 estalido(s) na direcção (b)*
Normal:
18 estalido(s) na direcção (b)*
Máximo (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmen-
te rodado na direcção (a)
1. Parafuso ajustador da força amortecedora
de compressãoPonto de afinação do amortecimen-
to de compressão:
Mínimo (suave):
26 estalido(s) na direcção (b)*
Normal:
5 estalido(s) na direcção (b)*
Máximo (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmen-
te rodado na direcção (a)
U1ECP0P0.book Page 23 Thursday, August 19, 2010 9:41 AM
Page 39 of 108
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-24
3
PAU39345

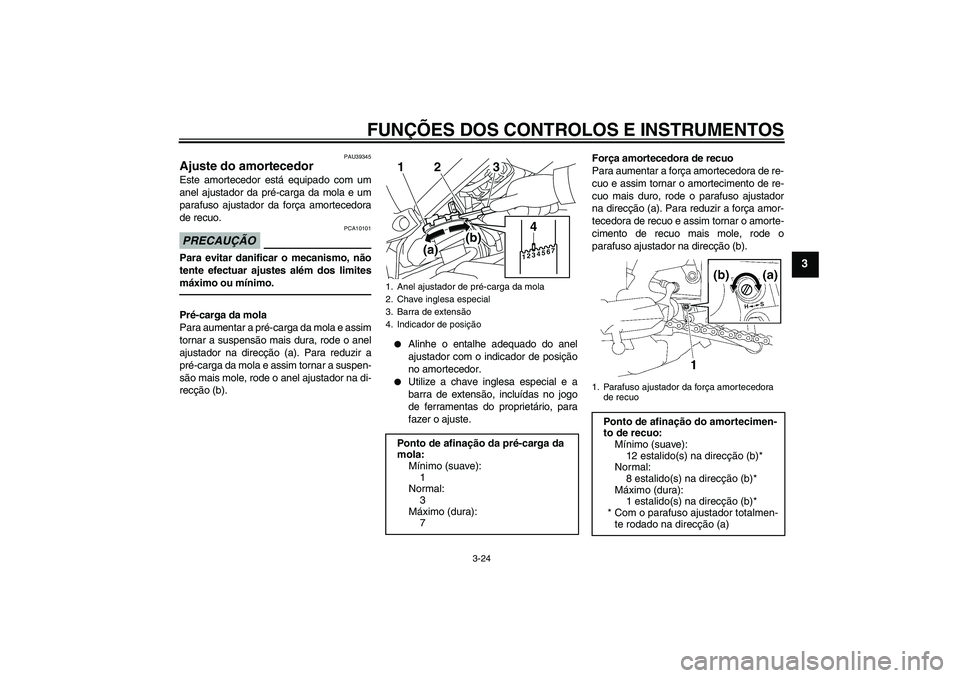

Ajuste do amortecedor Este amortecedor está equipado com um
anel ajustador da pré-carga da mola e um
parafuso ajustador da força amortecedora
de recuo.PRECAUÇÃO
PCA10101
Para evitar danificar o mecanismo, não
tente efectuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode o anel
ajustador na direcção (a). Para reduzir a
pré-carga da mola e assim tornar a suspen-
são mais mole, rode o anel ajustador na di-
recção (b).
Alinhe o entalhe adequado do anel
ajustador com o indicador de posição
no amortecedor.
Utilize a chave inglesa especial e a
barra de extensão, incluídas no jogo
de ferramentas do proprietário, para
fazer o ajuste.Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
na direcção (a). Para reduzir a força amor-
tecedora de recuo e assim tornar o amorte-
cimento de recuo mais mole, rode o
parafuso ajustador na direcção (b).
1. Anel ajustador de pré-carga da mola
2. Chave inglesa especial
3. Barra de extensão
4. Indicador de posição
Ponto de afinação da pré-carga da
mola:
Mínimo (suave):
1
Normal:
3
Máximo (dura):
7
1234567
12 3
4
(a)(b)
1. Parafuso ajustador da força amortecedora
de recuo
Ponto de afinação do amortecimen-
to de recuo:
Mínimo (suave):
12 estalido(s) na direcção (b)*
Normal:
8 estalido(s) na direcção (b)*
Máximo (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmen-
te rodado na direcção (a)
U1ECP0P0.book Page 24 Thursday, August 19, 2010 9:41 AM
Page 40 of 108
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-25
3

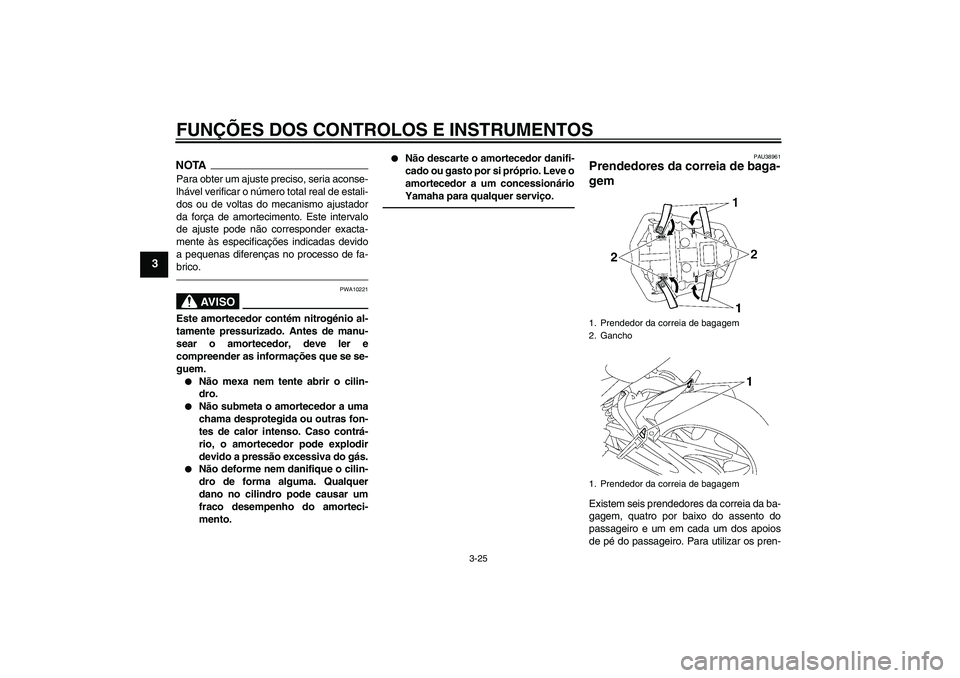

NOTAPara obter um ajuste preciso, seria aconse-
lhável verificar o número total real de estali-
dos ou de voltas do mecanismo ajustador
da força de amortecimento. Este intervalo
de ajuste pode não corresponder exacta-
mente às especificações indicadas devido
a pequenas diferenças no processo de fa-
brico.
AV I S O
PWA10221
Este amortecedor contém nitrogénio al-
tamente pressurizado. Antes de manu-
sear o amortecedor, deve ler e
compreender as informações que se se-
guem.
Não mexa nem tente abrir o cilin-
dro.
Não submeta o amortecedor a uma
chama desprotegida ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortecedor pode explodir
devido a pressão excessiva do gás.
Não deforme nem danifique o cilin-
dro de forma alguma. Qualquer
dano no cilindro pode causar um
fraco desempenho do amorteci-
mento.
Não descarte o amortecedor danifi-
cado ou gasto por si próprio. Leve o
amortecedor a um concessionário
Yamaha para qualquer serviço.
PAU38961
Prendedores da correia de baga-
gem Existem seis prendedores da correia da ba-
gagem, quatro por baixo do assento do
passageiro e um em cada um dos apoios
de pé do passageiro. Para utilizar os pren-1. Prendedor da correia de bagagem
2. Gancho
1. Prendedor da correia de bagagem
U1ECP0P0.book Page 25 Thursday, August 19, 2010 9:41 AM
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
