2011 YAMAHA FZ1-N Manual de utilização (in Portuguese)

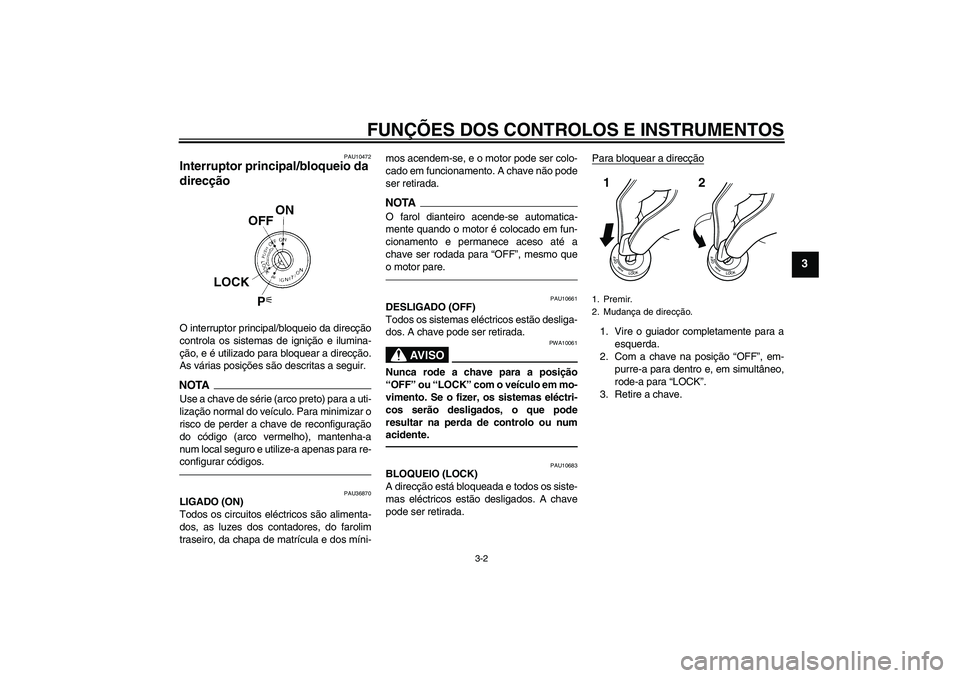

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
3
PAU10472
Interruptor principal/bloqueio da
direcção O interruptor principal/bloqueio da direcção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direcção.
As várias posições são descritas a seguir.NOTA
Use a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-
configurar códigos.
PAU36870
LIGADO (ON)
Todos os circuitos eléctricos são alimenta-
dos, as luzes dos contadores, do farolim
traseiro, da chapa de matrícula e dos míni-mos acendem-se, e o motor pode ser colo-
cado em funcionamento. A chave não pode
ser retirada.
NOTAO farol dianteiro acende-se automatica-
mente quando o motor é colocado em fun-
cionamento e permanece aceso até a
chave ser rodada para “OFF”, mesmo que
o motor pare.
PAU10661
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desliga-
dos. A chave pode ser retirada.
AV I S O
PWA10061
Nunca rode a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas eléctri-
cos serão desligados, o que pode
resultar na perda de controlo ou num
acidente.
PAU10683
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os siste-
mas eléctricos estão desligados. A chave
pode ser retirada.Para bloquear a direcção
1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e, em simultâneo,
rode-a para “LOCK”.
3. Retire a chave.1. Premir.
2. Mudança de direcção.12
U1ECP0P0.book Page 2 Thursday, August 19, 2010 9:41 AM

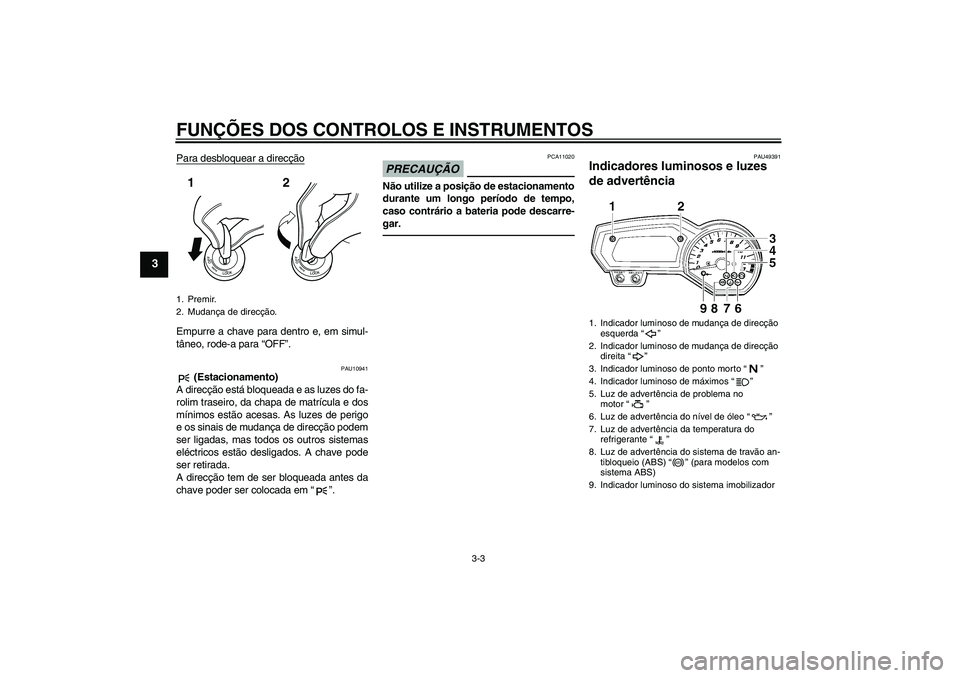

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3
Para desbloquear a direcçãoEmpurre a chave para dentro e, em simul-
tâneo, rode-a para “OFF”.
PAU10941
(Estacionamento)
A direcção está bloqueada e as luzes do fa-
rolim traseiro, da chapa de matrícula e dos
mínimos estão acesas. As luzes de perigo
e os sinais de mudança de direcção podem
ser ligadas, mas todos os outros sistemas
eléctricos estão desligados. A chave pode
ser retirada.
A direcção tem de ser bloqueada antes da
chave poder ser colocada em“”.
PRECAUÇÃO
PCA11020
Não utilize a posição de estacionamento
durante um longo período de tempo,
caso contrário a bateria pode descarre-
gar.
PAU49391
Indicadores luminosos e luzes
de advertência
1. Premir.
2. Mudança de direcção.12
1. Indicador luminoso de mudança de direcção
esquerda“”
2. Indicador luminoso de mudança de direcção
direita“”
3. Indicador luminoso de ponto morto“”
4. Indicador luminoso de máximos“”
5. Luz de advertência de problema no
motor“”
6. Luz de advertência do nível de óleo“”
7. Luz de advertência da temperatura do
refrigerante“”
8. Luz de advertência do sistema de travão an-
tibloqueio (ABS)“” (para modelos com
sistema ABS)
9. Indicador luminoso do sistema imobilizador
ABS
U1ECP0P0.book Page 3 Thursday, August 19, 2010 9:41 AM

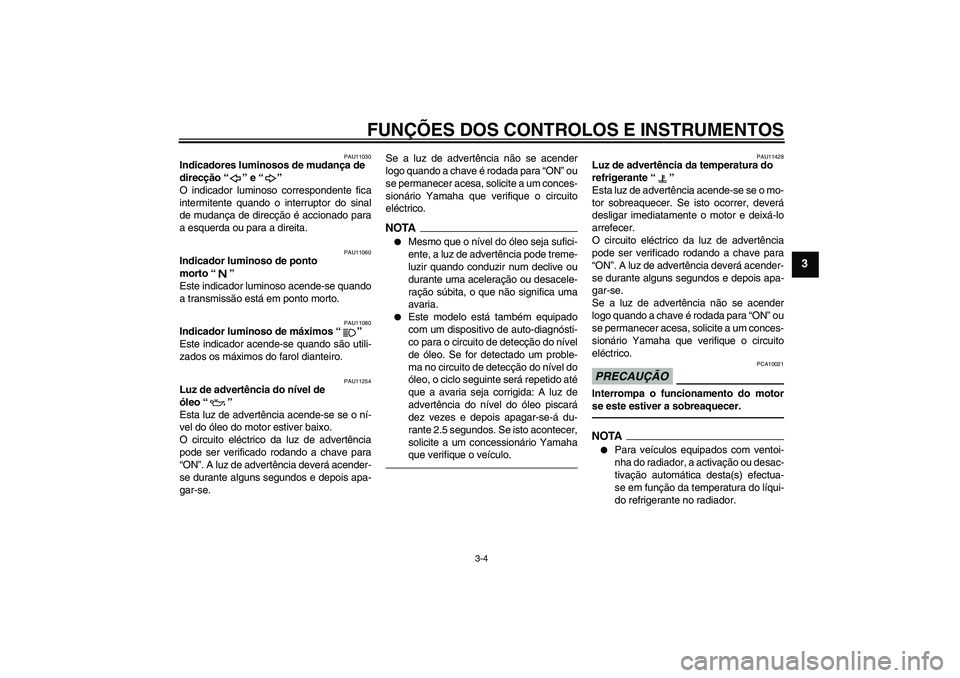

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
PAU11030
Indicadores luminosos de mudança de
direcção“” e“”
O indicador luminoso correspondente fica
intermitente quando o interruptor do sinal
de mudança de direcção é accionado para
a esquerda ou para a direita.
PAU11060
Indicador luminoso de ponto
morto“”
Este indicador luminoso acende-se quando
a transmissão está em ponto morto.
PAU11080
Indicador luminoso de máximos“”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11254
Luz de advertência do nível de
óleo“”
Esta luz de advertência acende-se se o ní-
vel do óleo do motor estiver baixo.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acender-
se durante alguns segundos e depois apa-
gar-se.Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
NOTA

Mesmo que o nível do óleo seja sufici-
ente, a luz de advertência pode treme-
luzir quando conduzir num declive ou
durante uma aceleração ou desacele-
ração súbita, o que não significa uma
avaria.


Este modelo está também equipado
com um dispositivo de auto-diagnósti-
co para o circuito de detecção do nível
de óleo. Se for detectado um proble-
ma no circuito de detecção do nível do
óleo, o ciclo seguinte será repetido até
que a avaria seja corrigida: A luz de
advertência do nível do óleo piscará
dez vezes e depois apagar-se-á du-
rante 2.5 segundos. Se isto acontecer,
solicite a um concessionário Yamaha
que verifique o veículo.
PAU11428
Luz de advertência da temperatura do
refrigerante“”
Esta luz de advertência acende-se se o mo-
tor sobreaquecer. Se isto ocorrer, deverá
desligar imediatamente o motor e deixá-lo
arrefecer.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acender-
se durante alguns segundos e depois apa-
gar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.PRECAUÇÃO
PCA10021
Interrompa o funcionamento do motor
se este estiver a sobreaquecer.NOTA

Para veículos equipados com ventoi-
nha do radiador, a activação ou desac-
tivação automática desta(s) efectua-
se em função da temperatura do líqui-
do refrigerante no radiador.
U1ECP0P0.book Page 4 Thursday, August 19, 2010 9:41 AM

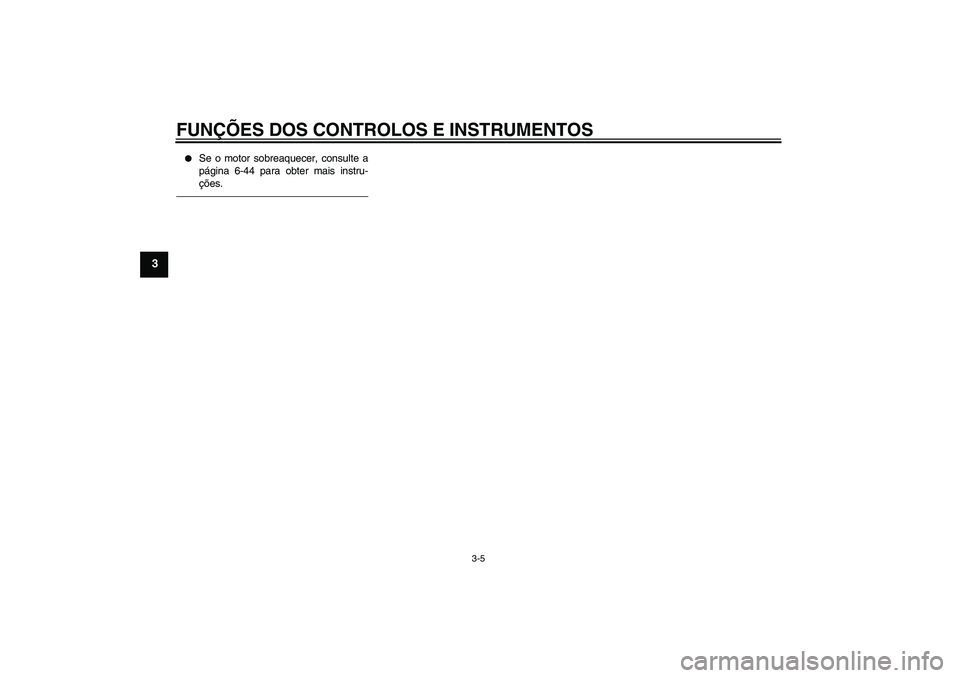

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3


Se o motor sobreaquecer, consulte a
página 6-44 para obter mais instru-
ções.
U1ECP0P0.book Page 5 Thursday, August 19, 2010 9:41 AM

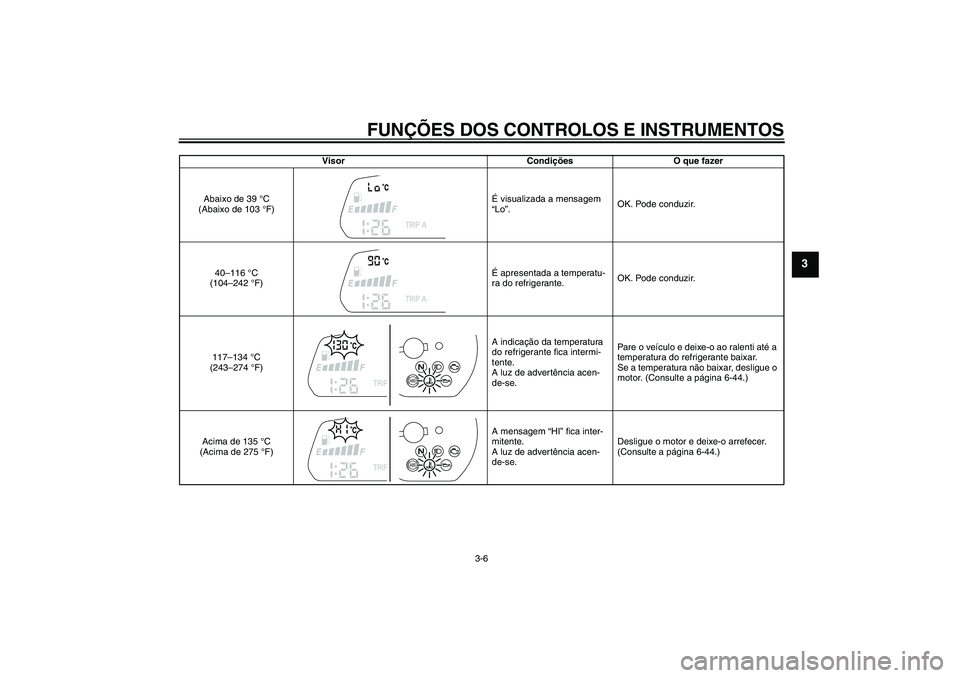

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3
Visor Condições O que fazer
Abaixo de 39 °C
(Abaixo de 103 °F)É visualizada a mensagem
“Lo”.OK. Pode conduzir.
40–116 °C
(104–242 °F)É apresentada a temperatu-
ra do refrigerante.OK. Pode conduzir.
117–134 °C
(243–274 °F)A indicação da temperatura
do refrigerante fica intermi-
tente.
A luz de advertência acen-
de-se.Pare o veículo e deixe-o ao ralenti até a
temperatura do refrigerante baixar.
Se a temperatura não baixar, desligue o
motor. (Consulte a página 6-44.)
Acima de 135 °C
(Acima de 275 °F)A mensagem “HI” fica inter-
mitente.
A luz de advertência acen-
de-se.Desligue o motor e deixe-o arrefecer.
(Consulte a página 6-44.)
ABSABS
U1ECP0P0.book Page 6 Thursday, August 19, 2010 9:41 AM

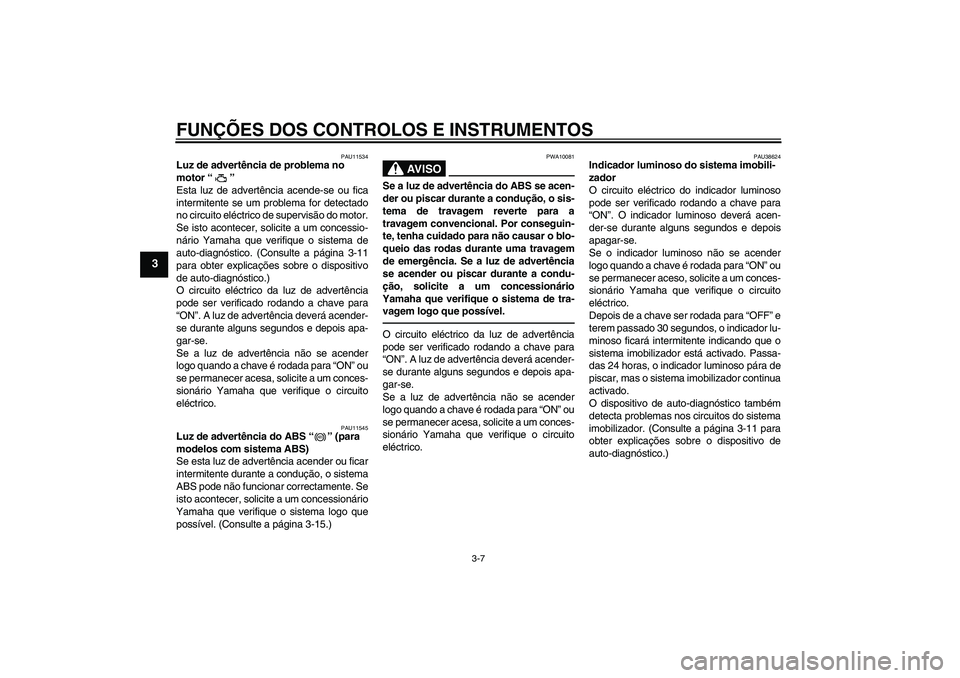

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
PAU11534
Luz de advertência de problema no
motor“”
Esta luz de advertência acende-se ou fica
intermitente se um problema for detectado
no circuito eléctrico de supervisão do motor.
Se isto acontecer, solicite a um concessio-
nário Yamaha que verifique o sistema de
auto-diagnóstico. (Consulte a página 3-11
para obter explicações sobre o dispositivo
de auto-diagnóstico.)
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acender-
se durante alguns segundos e depois apa-
gar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
PAU11545
Luz de advertência do ABS“” (para
modelos com sistema ABS)
Se esta luz de advertência acender ou ficar
intermitente durante a condução, o sistema
ABS pode não funcionar correctamente. Se
isto acontecer, solicite a um concessionário
Yamaha que verifique o sistema logo que
possível. (Consulte a página 3-15.)
AV I S O
PWA10081
Se a luz de advertência do ABS se acen-
der ou piscar durante a condução, o sis-
tema de travagem reverte para a
travagem convencional. Por conseguin-
te, tenha cuidado para não causar o blo-
queio das rodas durante uma travagem
de emergência. Se a luz de advertência
se acender ou piscar durante a condu-
ção, solicite a um concessionário
Yamaha que verifique o sistema de tra-
vagem logo que possível.O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acender-
se durante alguns segundos e depois apa-
gar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
PAU38624
Indicador luminoso do sistema imobili-
zador
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se o indicador luminoso não se acender
logo quando a chave é rodada para “ON” ou
se permanecer aceso, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
Depois de a chave ser rodada para “OFF” e
terem passado 30 segundos, o indicador lu-
minoso ficará intermitente indicando que o
sistema imobilizador está activado. Passa-
das 24 horas, o indicador luminoso pára de
piscar, mas o sistema imobilizador continua
activado.
O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do sistema
imobilizador. (Consulte a página 3-11 para
obter explicações sobre o dispositivo de
auto-diagnóstico.)
ABS
U1ECP0P0.book Page 7 Thursday, August 19, 2010 9:41 AM

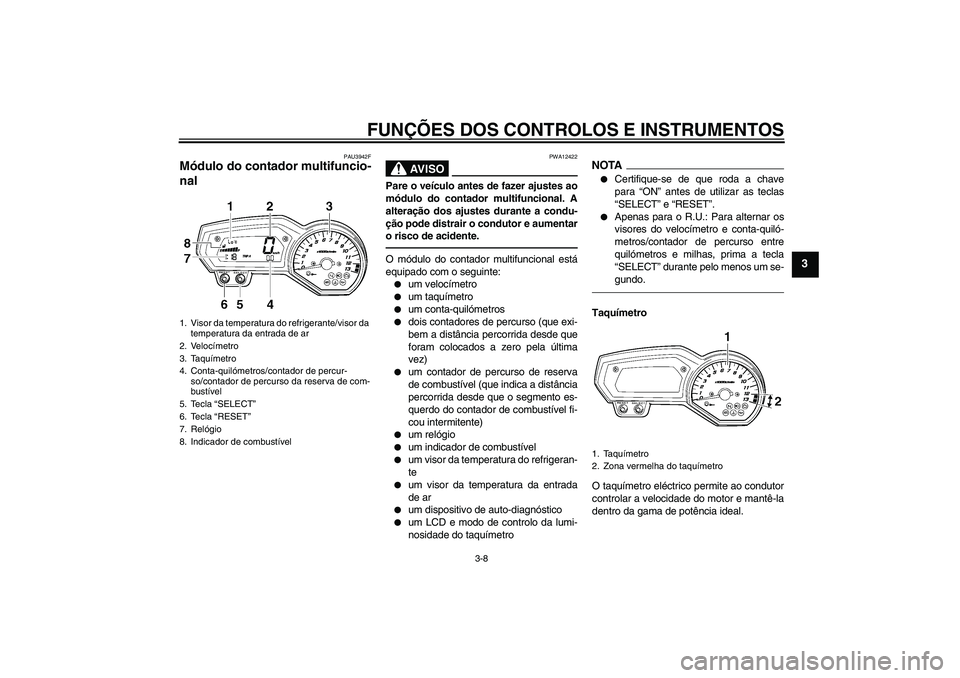

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
PAU3942F
Módulo do contador multifuncio-
nal
AV I S O
PWA12422
Pare o veículo antes de fazer ajustes ao
módulo do contador multifuncional. A
alteração dos ajustes durante a condu-
ção pode distrair o condutor e aumentar
o risco de acidente.O módulo do contador multifuncional está
equipado com o seguinte:

um velocímetro


um taquímetro


um conta-quilómetros


dois contadores de percurso (que exi-
bem a distância percorrida desde que
foram colocados a zero pela última
vez)


um contador de percurso de reserva
de combustível (que indica a distância
percorrida desde que o segmento es-
querdo do contador de combustível fi-
cou intermitente)


um relógio


um indicador de combustível


um visor da temperatura do refrigeran-
te


um visor da temperatura da entrada
de ar


um dispositivo de auto-diagnóstico


um LCD e modo de controlo da lumi-
nosidade do taquímetro
NOTA

Certifique-se de que roda a chave
para “ON” antes de utilizar as teclas
“SELECT” e “RESET”.


Apenas para o R.U.: Para alternar os
visores do velocímetro e conta-quiló-
metros/contador de percurso entre
quilómetros e milhas, prima a tecla
“SELECT” durante pelo menos um se-
gundo.
Taquímetro
O taquímetro eléctrico permite ao condutor
controlar a velocidade do motor e mantê-la
dentro da gama de potência ideal.
1. Visor da temperatura do refrigerante/visor da
temperatura da entrada de ar
2. Velocímetro
3. Taquímetro
4. Conta-quilómetros/contador de percur-
so/contador de percurso da reserva de com-
bustível
5. Tecla “SELECT”
6. Tecla “RESET”
7. Relógio
8. Indicador de combustível
1. Taquímetro
2. Zona vermelha do taquímetro
U1ECP0P0.book Page 8 Thursday, August 19, 2010 9:41 AM

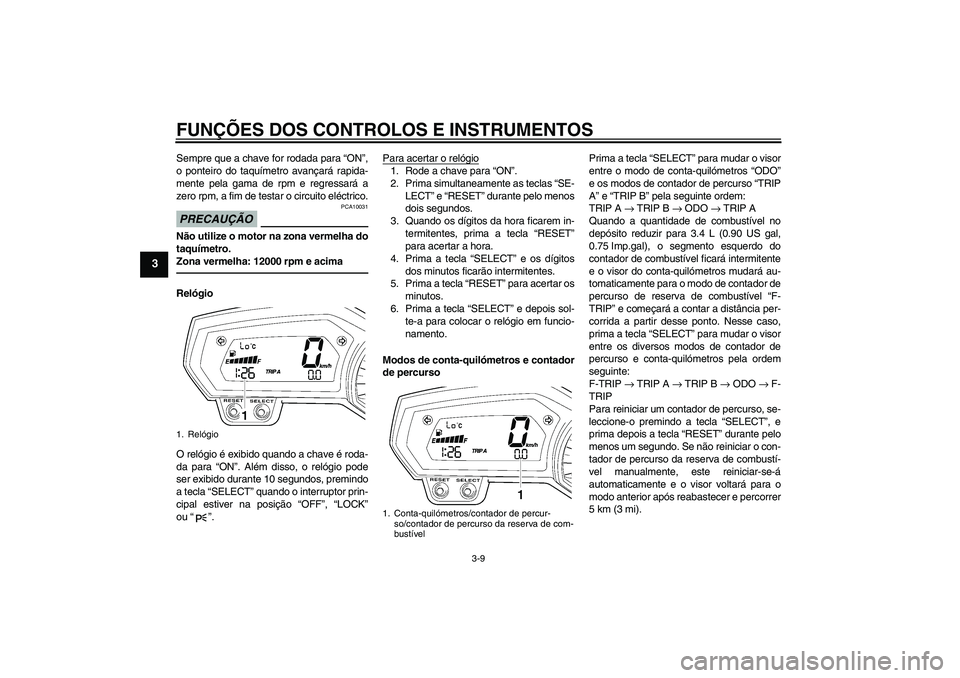

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
Sempre que a chave for rodada para “ON”,
o ponteiro do taquímetro avançará rapida-
mente pela gama de rpm e regressará a
zero rpm, a fim de testar o circuito eléctrico.PRECAUÇÃO
PCA10031
Não utilize o motor na zona vermelha do
taquímetro.
Zona vermelha: 12000 rpm e acimaRelógio
O relógio é exibido quando a chave é roda-
da para “ON”. Além disso, o relógio pode
ser exibido durante 10 segundos, premindo
a tecla “SELECT” quando o interruptor prin-
cipal estiver na posição “OFF”, “LOCK”
ou“”.Para acertar o relógio
1. Rode a chave para “ON”.
2. Prima simultaneamente as teclas “SE-
LECT” e “RESET” durante pelo menos
dois segundos.
3. Quando os dígitos da hora ficarem in-
termitentes, prima a tecla “RESET”
para acertar a hora.
4. Prima a tecla “SELECT” e os dígitos
dos minutos ficarão intermitentes.
5. Prima a tecla “RESET” para acertar os
minutos.
6. Prima a tecla “SELECT” e depois sol-
te-a para colocar o relógio em funcio-
namento.
Modos de conta-quilómetros e contador
de percursoPrima a tecla “SELECT” para mudar o visor
entre o modo de conta-quilómetros “ODO”
e os modos de contador de percurso “TRIP
A” e “TRIP B” pela seguinte ordem:
TRIP A → TRIP B → ODO → TRIP A
Quando a quantidade de combustível no
depósito reduzir para 3.4 L (0.90 US gal,
0.75 Imp.gal), o segmento esquerdo do
contador de combustível ficará intermitente
e o visor do conta-quilómetros mudará au-
tomaticamente para o modo de contador de
percurso de reserva de combustível “F-
TRIP” e começará a contar a distância per-
corrida a partir desse ponto. Nesse caso,
prima a tecla “SELECT” para mudar o visor
entre os diversos modos de contador de
percurso e conta-quilómetros pela ordem
seguinte:
F-TRIP → TRIP A → TRIP B → ODO → F-
TRIP
Para reiniciar um contador de percurso, se-
leccione-o premindo a tecla “SELECT”, e
prima depois a tecla “RESET” durante pelo
menos um segundo. Se não reiniciar o con-
tador de percurso da reserva de combustí-
vel manualmente, este reiniciar-se-á
automaticamente e o visor voltará para o
modo anterior após reabastecer e percorrer
5 km (3 mi).
1. Relógio
1. Conta-quilómetros/contador de percur-
so/contador de percurso da reserva de com-
bustível
U1ECP0P0.book Page 9 Thursday, August 19, 2010 9:41 AM
