2011 YAMAHA FZ1-N Manual de utilização (in Portuguese)

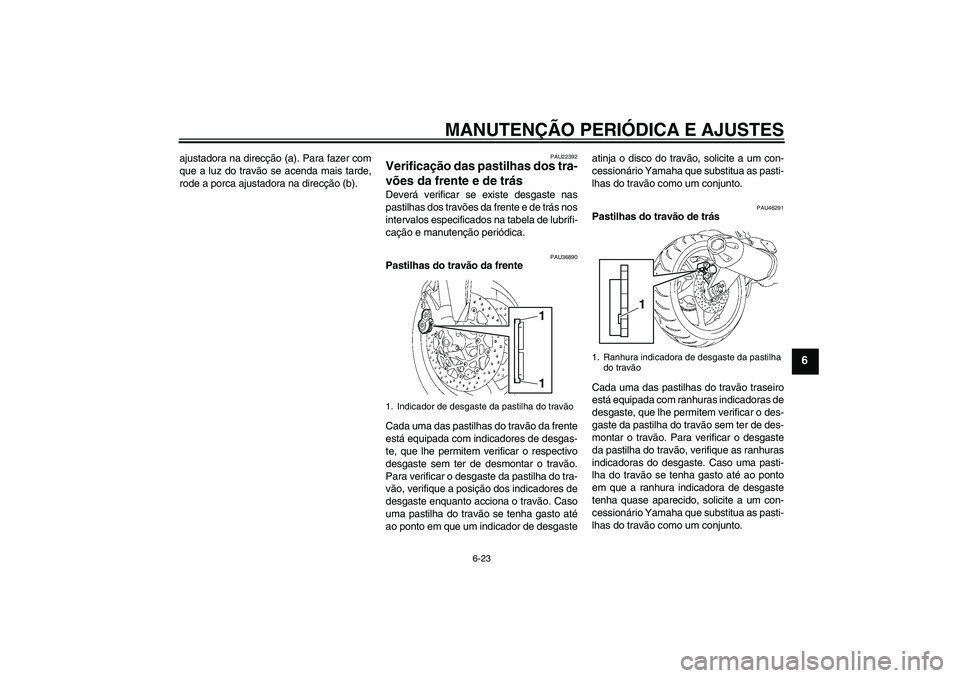

MANUTENÇÃO PERIÓDICA E AJUSTES
6-23
6
ajustadora na direcção (a). Para fazer com
que a luz do travão se acenda mais tarde,
rode a porca ajustadora na direcção (b).
PAU22392
Verificação das pastilhas dos tra-
vões da frente e de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de lubrifi-
cação e manutenção periódica.
PAU36890
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com indicadores de desgas-
te, que lhe permitem verificar o respectivo
desgaste sem ter de desmontar o travão.
Para verificar o desgaste da pastilha do tra-
vão, verifique a posição dos indicadores de
desgaste enquanto acciona o travão. Caso
uma pastilha do travão se tenha gasto até
ao ponto em que um indicador de desgasteatinja o disco do travão, solicite a um con-
cessionário Yamaha que substitua as pasti-
lhas do travão como um conjunto.
PAU46291
Pastilhas do travão de trás
Cada uma das pastilhas do travão traseiro
está equipada com ranhuras indicadoras de
desgaste, que lhe permitem verificar o des-
gaste da pastilha do travão sem ter de des-
montar o travão. Para verificar o desgaste
da pastilha do travão, verifique as ranhuras
indicadoras do desgaste. Caso uma pasti-
lha do travão se tenha gasto até ao ponto
em que a ranhura indicadora de desgaste
tenha quase aparecido, solicite a um con-
cessionário Yamaha que substitua as pasti-
lhas do travão como um conjunto.
1. Indicador de desgaste da pastilha do travão
11
1. Ranhura indicadora de desgaste da pastilha
do travão
1
U1ECP0P0.book Page 23 Thursday, August 19, 2010 9:41 AM

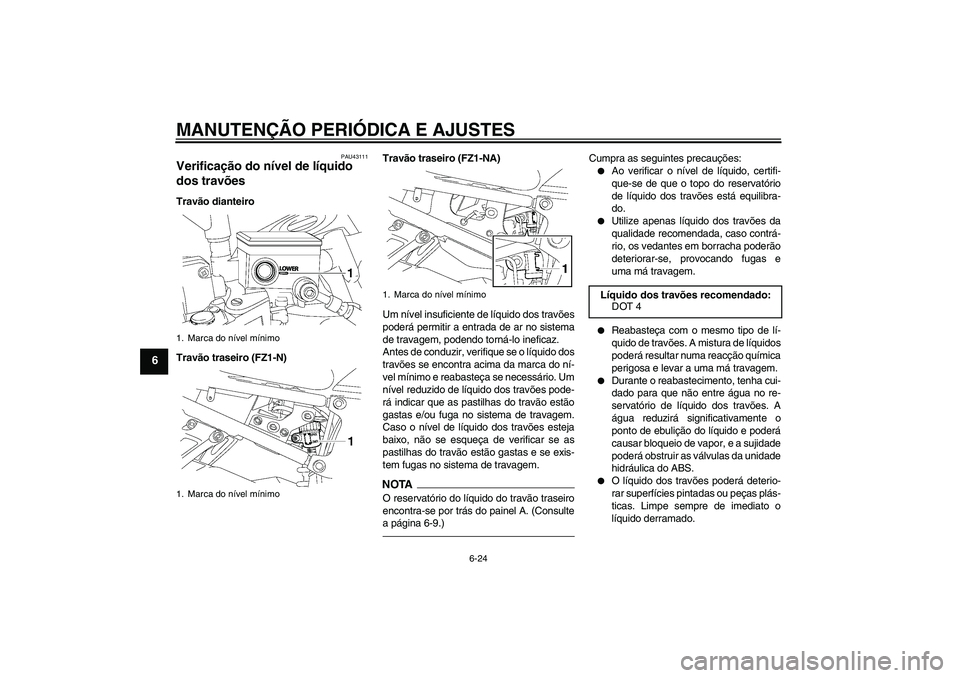

MANUTENÇÃO PERIÓDICA E AJUSTES
6-24
6
PAU43111
Verificação do nível de líquido
dos travões Travão dianteiro
Travão traseiro (FZ1-N)Travão traseiro (FZ1-NA)
Um nível insuficiente de líquido dos travões
poderá permitir a entrada de ar no sistema
de travagem, podendo torná-lo ineficaz.
Antes de conduzir, verifique se o líquido dos
travões se encontra acima da marca do ní-
vel mínimo e reabasteça se necessário. Um
nível reduzido de líquido dos travões pode-
rá indicar que as pastilhas do travão estão
gastas e/ou fuga no sistema de travagem.
Caso o nível de líquido dos travões esteja
baixo, não se esqueça de verificar se as
pastilhas do travão estão gastas e se exis-
tem fugas no sistema de travagem.
NOTAO reservatório do líquido do travão traseiro
encontra-se por trás do painel A. (Consulte
a página 6-9.)
Cumpra as seguintes precauções:

Ao verificar o nível de líquido, certifi-
que-se de que o topo do reservatório
de líquido dos travões está equilibra-
do.


Utilize apenas líquido dos travões da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem.


Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líquidos
poderá resultar numa reacção química
perigosa e levar a uma má travagem.


Durante o reabastecimento, tenha cui-
dado para que não entre água no re-
servatório de líquido dos travões. A
água reduzirá significativamente o
ponto de ebulição do líquido e poderá
causar bloqueio de vapor, e a sujidade
poderá obstruir as válvulas da unidade
hidráulica do ABS.


O líquido dos travões poderá deterio-
rar superfícies pintadas ou peças plás-
ticas. Limpe sempre de imediato o
líquido derramado.
1. Marca do nível mínimo
1. Marca do nível mínimo
1. Marca do nível mínimo
Líquido dos travões recomendado:
DOT 4
U1ECP0P0.book Page 24 Thursday, August 19, 2010 9:41 AM

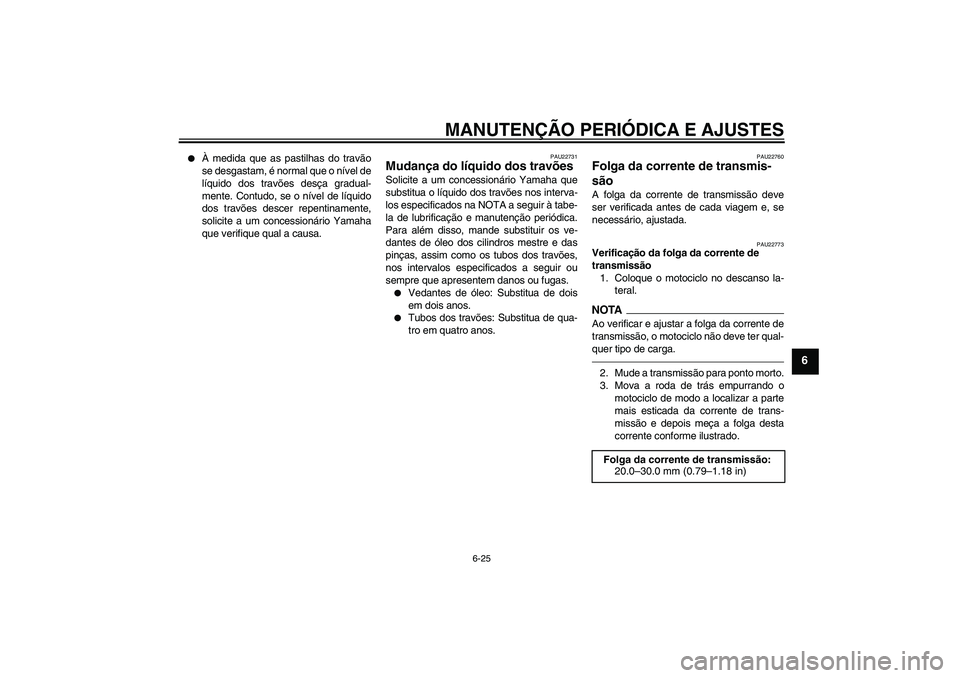

MANUTENÇÃO PERIÓDICA E AJUSTES
6-25
6


À medida que as pastilhas do travão
se desgastam, é normal que o nível de
líquido dos travões desça gradual-
mente. Contudo, se o nível de líquido
dos travões descer repentinamente,
solicite a um concessionário Yamaha
que verifique qual a causa.
PAU22731
Mudança do líquido dos travões Solicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na NOTA a seguir à tabe-
la de lubrificação e manutenção periódica.
Para além disso, mande substituir os ve-
dantes de óleo dos cilindros mestre e das
pinças, assim como os tubos dos travões,
nos intervalos especificados a seguir ou
sempre que apresentem danos ou fugas.

Vedantes de óleo: Substitua de dois
em dois anos.


Tubos dos travões: Substitua de qua-
tro em quatro anos.
PAU22760
Folga da corrente de transmis-
são A folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU22773
Verificação da folga da corrente de
transmissão
1. Coloque o motociclo no descanso la-
teral.NOTA
Ao verificar e ajustar a folga da corrente de
transmissão, o motociclo não deve ter qual-
quer tipo de carga.2. Mude a transmissão para ponto morto.
3. Mova a roda de trás empurrando o
motociclo de modo a localizar a parte
mais esticada da corrente de trans-
missão e depois meça a folga desta
corrente conforme ilustrado.
Folga da corrente de transmissão:
20.0–30.0 mm (0.79–1.18 in)
U1ECP0P0.book Page 25 Thursday, August 19, 2010 9:41 AM

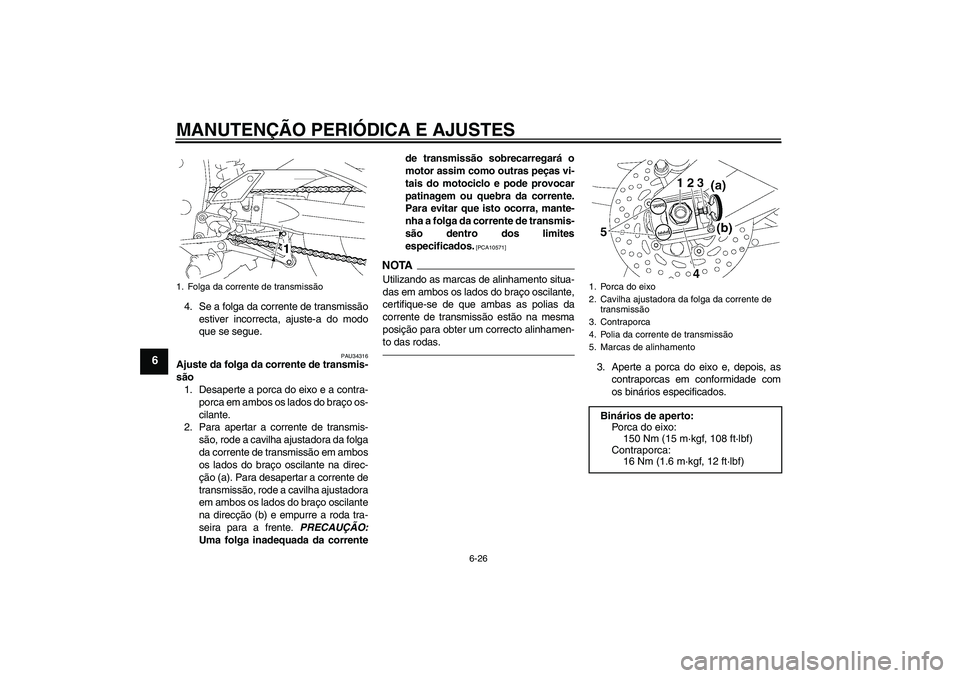

MANUTENÇÃO PERIÓDICA E AJUSTES
6-26
6
4. Se a folga da corrente de transmissão
estiver incorrecta, ajuste-a do modo
que se segue.
PAU34316
Ajuste da folga da corrente de transmis-
são
1. Desaperte a porca do eixo e a contra-
porca em ambos os lados do braço os-
cilante.
2. Para apertar a corrente de transmis-
são, rode a cavilha ajustadora da folga
da corrente de transmissão em ambos
os lados do braço oscilante na direc-
ção (a). Para desapertar a corrente de
transmissão, rode a cavilha ajustadora
em ambos os lados do braço oscilante
na direcção (b) e empurre a roda tra-
seira para a frente. PRECAUÇÃO:
Uma folga inadequada da correntede transmissão sobrecarregará o
motor assim como outras peças vi-
tais do motociclo e pode provocar
patinagem ou quebra da corrente.
Para evitar que isto ocorra, mante-
nha a folga da corrente de transmis-
são dentro dos limites
especificados.
[PCA10571]
NOTA
Utilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as polias da
corrente de transmissão estão na mesma
posição para obter um correcto alinhamen-
to das rodas.
3. Aperte a porca do eixo e, depois, as
contraporcas em conformidade com
os binários especificados.
1. Folga da corrente de transmissão
1. Porca do eixo
2. Cavilha ajustadora da folga da corrente de
transmissão
3. Contraporca
4. Polia da corrente de transmissão
5. Marcas de alinhamentoBinários de aperto:
Porca do eixo:
150 Nm (15 m·kgf, 108 ft·lbf)
Contraporca:
16 Nm (1.6 m·kgf, 12 ft·lbf)
U1ECP0P0.book Page 26 Thursday, August 19, 2010 9:41 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-27
6
PAU23025
Limpeza e lubrificação da corren-
te de transmissão A corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapidamen-
te, especialmente quando conduz o veículo
em áreas poeirentas ou húmidas. Faça a
manutenção da corrente de transmissão do
seguinte modo:PRECAUÇÃO
PCA10583
A corrente de transmissão deverá ser lu-
brificada após lavar o motociclo, condu-
zir à chuva ou conduzir em áreas
húmidas.1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia. PRECAUÇÃO: Para evitar
danificar os anéis de vedação em O,
não lave a corrente de transmissão
a vapor, a alta pressão nem com
solventes inapropriados.
[PCA11121]
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de vedação
em O. PRECAUÇÃO: Não utilize
óleo do motor ou qualquer outro lu-brificante para a corrente de trans-
missão, pois estes podem conter
substâncias que podem danificar
os anéis de vedação em O.
[PCA11111]PAU23095
Verificação e lubrificação dos ca-
bos Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Eventuais da-
nos no receptáculo exterior dos cabos
podem resultar no aparecimento de fer-
rugem no interior e provocar interferên-
cia com o movimento dos cabos.
Substitua os cabos danificados assim
que possível, para evitar situações de in-
segurança.
[PWA10711]
Lubrificante recomendado:
Yamaha Chain and Cable Lube ou
óleo do motor
U1ECP0P0.book Page 27 Thursday, August 19, 2010 9:41 AM

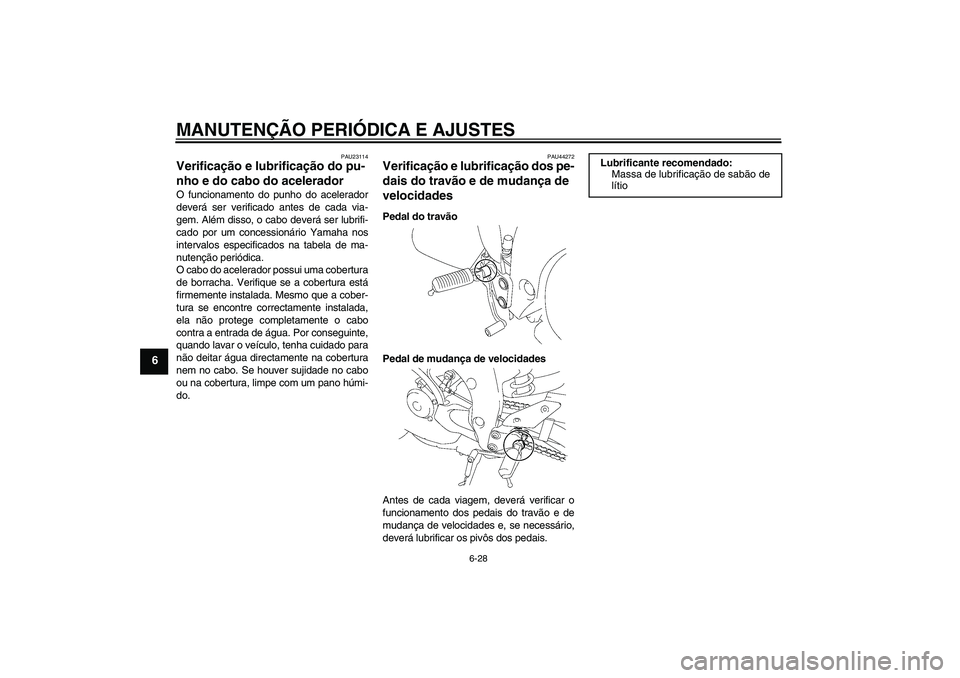

MANUTENÇÃO PERIÓDICA E AJUSTES
6-28
6
PAU23114
Verificação e lubrificação do pu-
nho e do cabo do acelerador O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado por um concessionário Yamaha nos
intervalos especificados na tabela de ma-
nutenção periódica.
O cabo do acelerador possui uma cobertura
de borracha. Verifique se a cobertura está
firmemente instalada. Mesmo que a cober-
tura se encontre correctamente instalada,
ela não protege completamente o cabo
contra a entrada de água. Por conseguinte,
quando lavar o veículo, tenha cuidado para
não deitar água directamente na cobertura
nem no cabo. Se houver sujidade no cabo
ou na cobertura, limpe com um pano húmi-
do.
PAU44272
Verificação e lubrificação dos pe-
dais do travão e de mudança de
velocidades Pedal do travão
Pedal de mudança de velocidades
Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
U1ECP0P0.book Page 28 Thursday, August 19, 2010 9:41 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-29

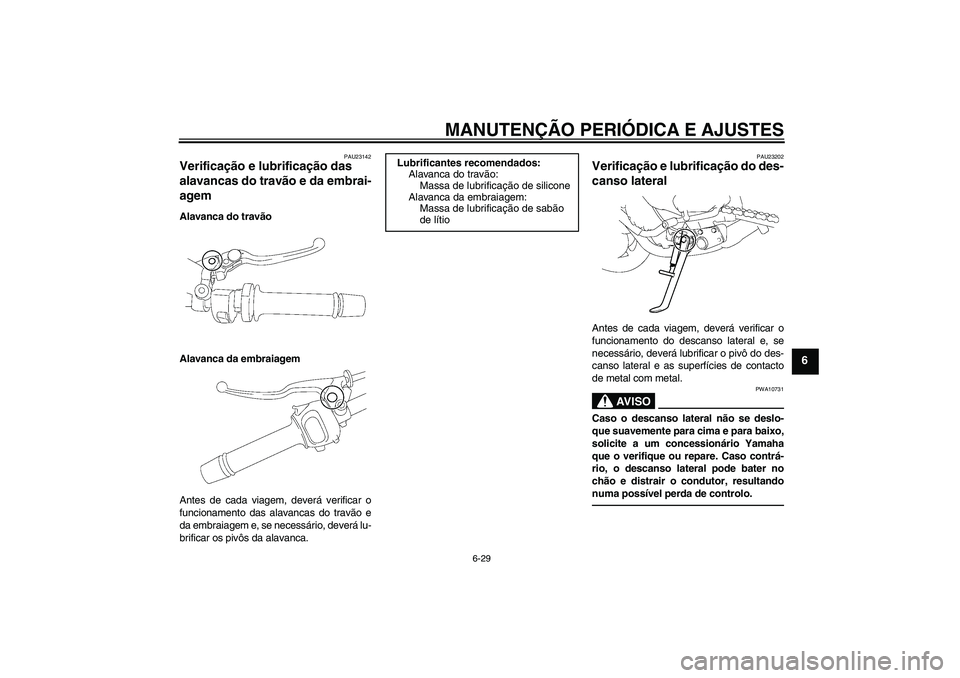

6
PAU23142
Verificação e lubrificação das
alavancas do travão e da embrai-
agem Alavanca do travão
Alavanca da embraiagem
Antes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá lu-
brificar os pivôs da alavanca.
PAU23202
Verificação e lubrificação do des-
canso lateral Antes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AV I S O
PWA10731
Caso o descanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamaha
que o verifique ou repare. Caso contrá-
rio, o descanso lateral pode bater no
chão e distrair o condutor, resultando
numa possível perda de controlo.
Lubrificantes recomendados:
Alavanca do travão:
Massa de lubrificação de silicone
Alavanca da embraiagem:
Massa de lubrificação de sabão
de lítio
U1ECP0P0.book Page 29 Thursday, August 19, 2010 9:41 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-30

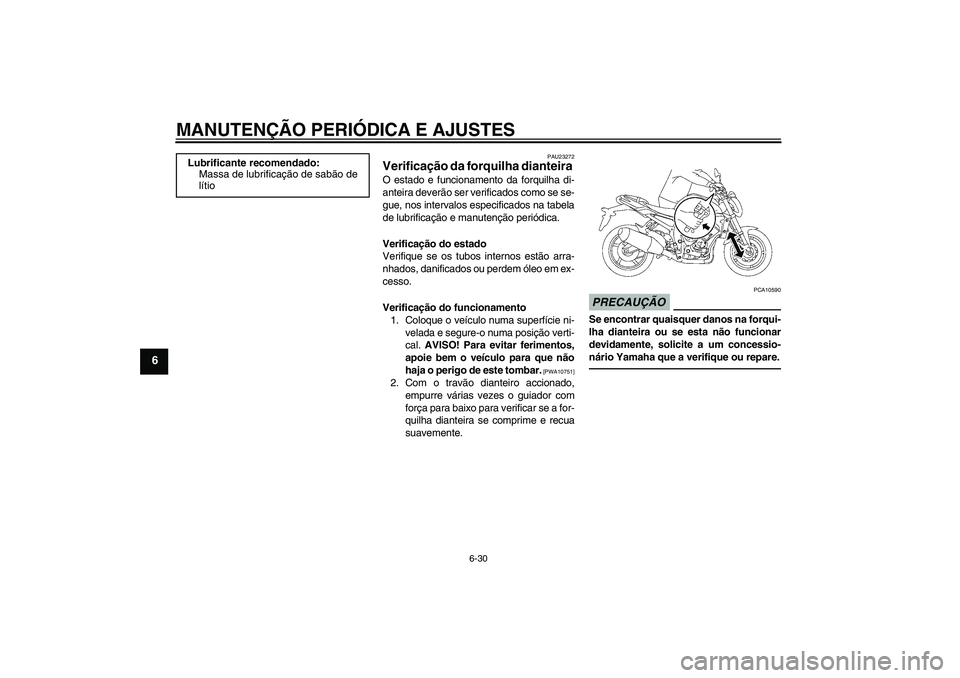

6
PAU23272
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10751]
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO
PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
U1ECP0P0.book Page 30 Thursday, August 19, 2010 9:41 AM
