2011 YAMAHA FZ1-N Manual de utilização (in Portuguese)

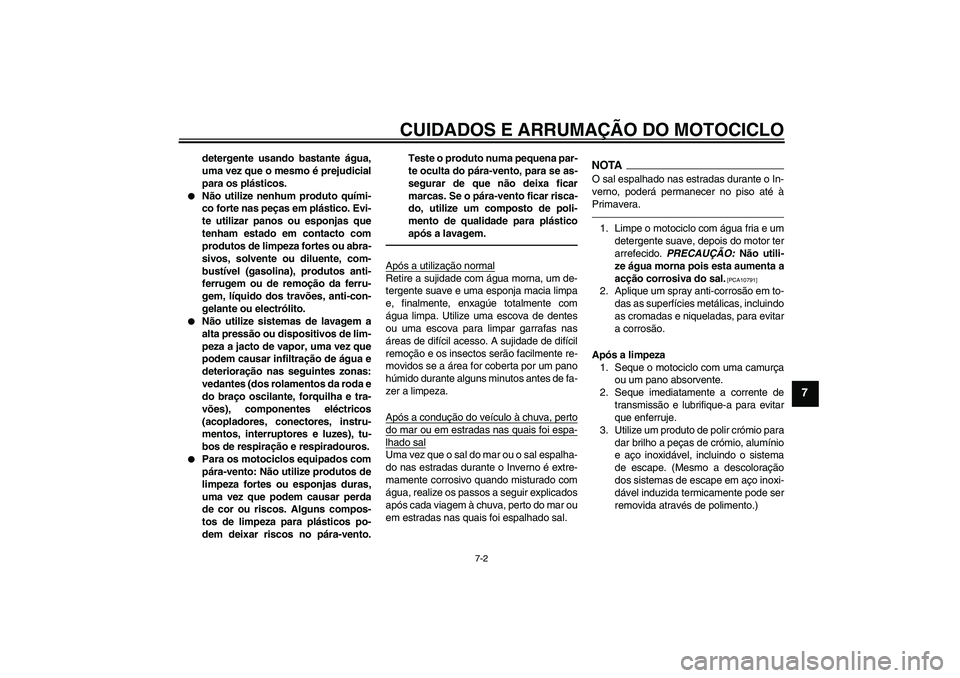

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-2
7
detergente usando bastante água,
uma vez que o mesmo é prejudicial
para os plásticos.


Não utilize nenhum produto quími-
co forte nas peças em plástico. Evi-
te utilizar panos ou esponjas que
tenham estado em contacto com
produtos de limpeza fortes ou abra-
sivos, solvente ou diluente, com-
bustível (gasolina), produtos anti-
ferrugem ou de remoção da ferru-
gem, líquido dos travões, anti-con-
gelante ou electrólito.


Não utilize sistemas de lavagem a
alta pressão ou dispositivos de lim-
peza a jacto de vapor, uma vez que
podem causar infiltração de água e
deterioração nas seguintes zonas:
vedantes (dos rolamentos da roda e
do braço oscilante, forquilha e tra-
vões), componentes eléctricos
(acopladores, conectores, instru-
mentos, interruptores e luzes), tu-
bos de respiração e respiradouros.


Para os motociclos equipados com
pára-vento: Não utilize produtos de
limpeza fortes ou esponjas duras,
uma vez que podem causar perda
de cor ou riscos. Alguns compos-
tos de limpeza para plásticos po-
dem deixar riscos no pára-vento.Teste o produto numa pequena par-
te oculta do pára-vento, para se as-
segurar de que não deixa ficar
marcas. Se o pára-vento ficar risca-
do, utilize um composto de poli-
mento de qualidade para plástico
após a lavagem.
Após a utilização normalRetire a sujidade com água morna, um de-
tergente suave e uma esponja macia limpa
e, finalmente, enxagúe totalmente com
água limpa. Utilize uma escova de dentes
ou uma escova para limpar garrafas nas
áreas de difícil acesso. A sujidade de difícil
remoção e os insectos serão facilmente re-
movidos se a área for coberta por um pano
húmido durante alguns minutos antes de fa-
zer a limpeza.
Após a condução do veículo à chuva, pertodo mar ou em estradas nas quais foi espa-lhado salUma vez que o sal do mar ou o sal espalha-
do nas estradas durante o Inverno é extre-
mamente corrosivo quando misturado com
água, realize os passos a seguir explicados
após cada viagem à chuva, perto do mar ou
em estradas nas quais foi espalhado sal.
NOTAO sal espalhado nas estradas durante o In-
verno, poderá permanecer no piso até à
Primavera.1. Limpe o motociclo com água fria e um
detergente suave, depois do motor ter
arrefecido. PRECAUÇÃO: Não utili-
ze água morna pois esta aumenta a
acção corrosiva do sal.
[PCA10791]
2. Aplique um spray anti-corrosão em to-
das as superfícies metálicas, incluindo
as cromadas e niqueladas, para evitar
a corrosão.
Após a limpeza
1. Seque o motociclo com uma camurça
ou um pano absorvente.
2. Seque imediatamente a corrente de
transmissão e lubrifique-a para evitar
que enferruje.
3. Utilize um produto de polir crómio para
dar brilho a peças de crómio, alumínio
e aço inoxidável, incluindo o sistema
de escape. (Mesmo a descoloração
dos sistemas de escape em aço inoxi-
dável induzida termicamente pode ser
removida através de polimento.)
U1ECP0P0.book Page 2 Thursday, August 19, 2010 9:41 AM

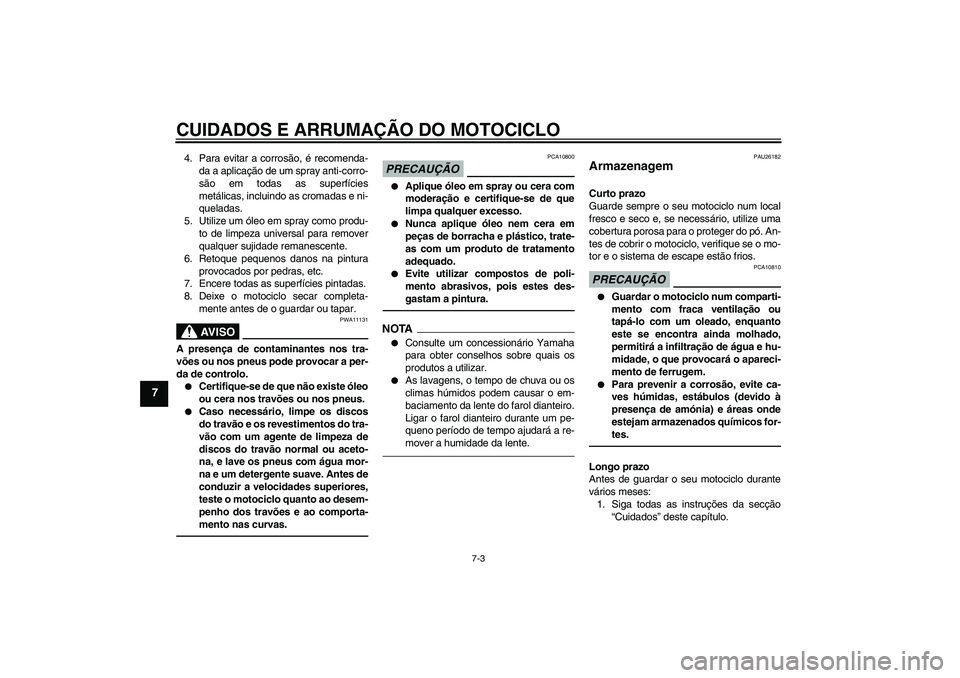

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-3
7
4. Para evitar a corrosão, é recomenda-
da a aplicação de um spray anti-corro-
são em todas as superfícies
metálicas, incluindo as cromadas e ni-
queladas.
5. Utilize um óleo em spray como produ-
to de limpeza universal para remover
qualquer sujidade remanescente.
6. Retoque pequenos danos na pintura
provocados por pedras, etc.
7. Encere todas as superfícies pintadas.
8. Deixe o motociclo secar completa-
mente antes de o guardar ou tapar.
AV I S O
PWA11131
A presença de contaminantes nos tra-
vões ou nos pneus pode provocar a per-
da de controlo.

Certifique-se de que não existe óleo
ou cera nos travões ou nos pneus.


Caso necessário, limpe os discos
do travão e os revestimentos do tra-
vão com um agente de limpeza de
discos do travão normal ou aceto-
na, e lave os pneus com água mor-
na e um detergente suave. Antes de
conduzir a velocidades superiores,
teste o motociclo quanto ao desem-
penho dos travões e ao comporta-
mento nas curvas.
PRECAUÇÃO
PCA10800


Aplique óleo em spray ou cera com
moderação e certifique-se de que
limpa qualquer excesso.


Nunca aplique óleo nem cera em
peças de borracha e plástico, trate-
as com um produto de tratamento
adequado.


Evite utilizar compostos de poli-
mento abrasivos, pois estes des-
gastam a pintura.
NOTA

Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar.


As lavagens, o tempo de chuva ou os
climas húmidos podem causar o em-
baciamento da lente do farol dianteiro.
Ligar o farol dianteiro durante um pe-
queno período de tempo ajudará a re-
mover a humidade da lente.
PAU26182
Armazenagem Curto prazo
Guarde sempre o seu motociclo num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para o proteger do pó. An-
tes de cobrir o motociclo, verifique se o mo-
tor e o sistema de escape estão frios.PRECAUÇÃO
PCA10810


Guardar o motociclo num comparti-
mento com fraca ventilação ou
tapá-lo com um oleado, enquanto
este se encontra ainda molhado,
permitirá a infiltração de água e hu-
midade, o que provocará o apareci-
mento de ferrugem.


Para prevenir a corrosão, evite ca-
ves húmidas, estábulos (devido à
presença de amónia) e áreas onde
estejam armazenados químicos for-
tes.
Longo prazo
Antes de guardar o seu motociclo durante
vários meses:
1. Siga todas as instruções da secção
“Cuidados” deste capítulo.
U1ECP0P0.book Page 3 Thursday, August 19, 2010 9:41 AM

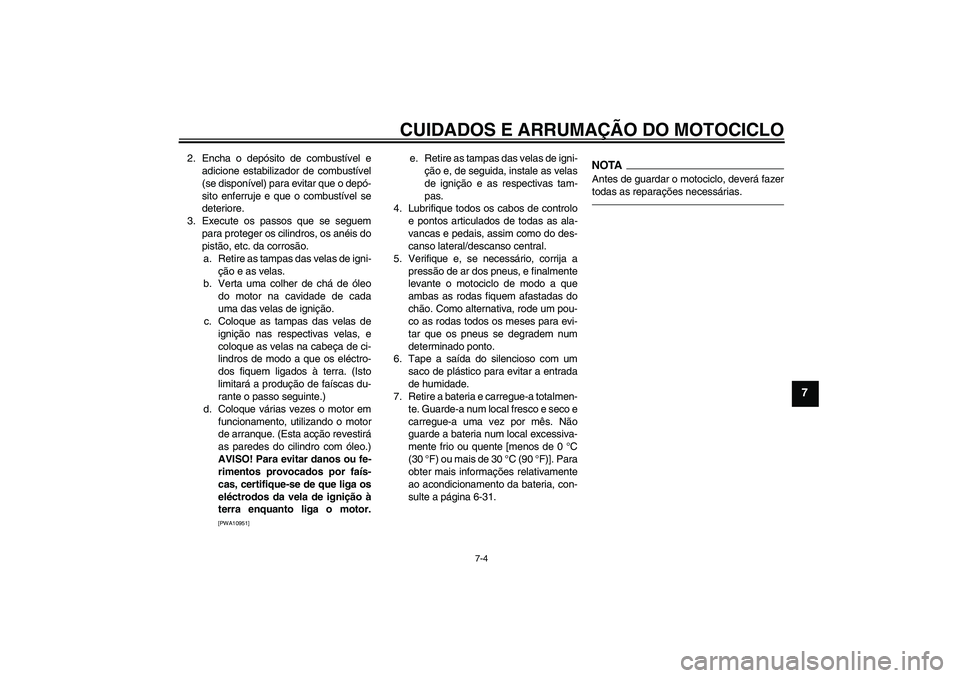

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-4
7
2. Encha o depósito de combustível e
adicione estabilizador de combustível
(se disponível) para evitar que o depó-
sito enferruje e que o combustível se
deteriore.
3. Execute os passos que se seguem
para proteger os cilindros, os anéis do
pistão, etc. da corrosão.
a. Retire as tampas das velas de igni-
ção e as velas.
b. Verta uma colher de chá de óleo
do motor na cavidade de cada
uma das velas de ignição.
c. Coloque as tampas das velas de
ignição nas respectivas velas, e
coloque as velas na cabeça de ci-
lindros de modo a que os eléctro-
dos fiquem ligados à terra. (Isto
limitará a produção de faíscas du-
rante o passo seguinte.)
d. Coloque várias vezes o motor em
funcionamento, utilizando o motor
de arranque. (Esta acção revestirá
as paredes do cilindro com óleo.)
AVISO! Para evitar danos ou fe-
rimentos provocados por faís-
cas, certifique-se de que liga os
eléctrodos da vela de ignição à
terra enquanto liga o motor.
[PWA10951]
e. Retire as tampas das velas de igni-
ção e, de seguida, instale as velas
de ignição e as respectivas tam-
pas.
4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a
pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
6. Tape a saída do silencioso com um
saco de plástico para evitar a entrada
de humidade.
7. Retire a bateria e carregue-a totalmen-
te. Guarde-a num local fresco e seco e
carregue-a uma vez por mês. Não
guarde a bateria num local excessiva-
mente frio ou quente [menos de 0 °C
(30 °F) ou mais de 30 °C (90 °F)]. Para
obter mais informações relativamente
ao acondicionamento da bateria, con-
sulte a página 6-31.
NOTAAntes de guardar o motociclo, deverá fazer
todas as reparações necessárias.
U1ECP0P0.book Page 4 Thursday, August 19, 2010 9:41 AM

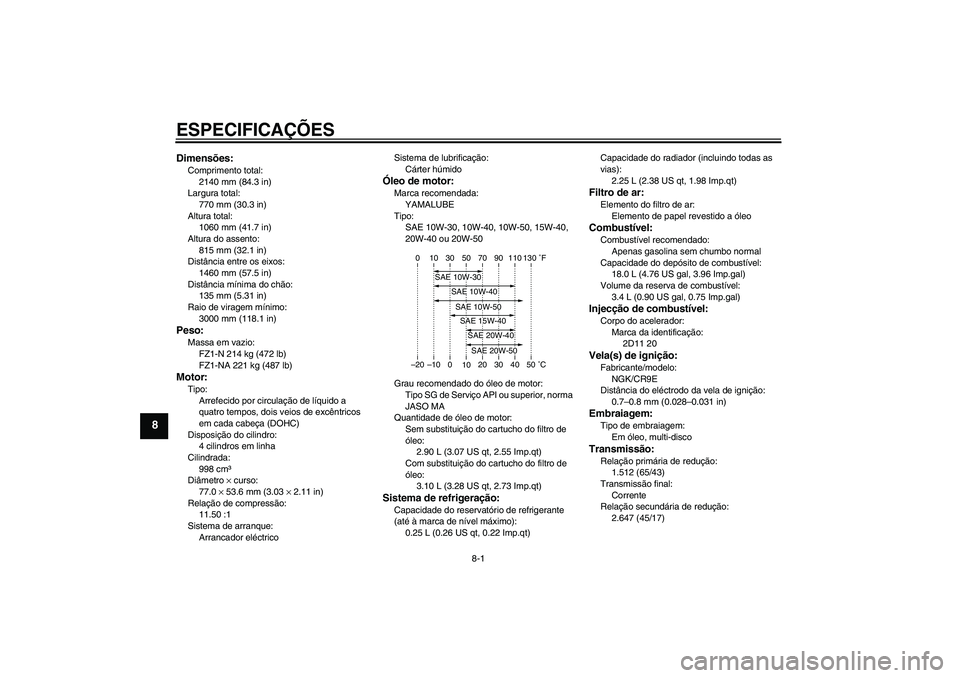

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
2140 mm (84.3 in)
Largura total:
770 mm (30.3 in)
Altura total:
1060 mm (41.7 in)
Altura do assento:
815 mm (32.1 in)
Distância entre os eixos:
1460 mm (57.5 in)
Distância mínima do chão:
135 mm (5.31 in)
Raio de viragem mínimo:
3000 mm (118.1 in)Peso:Massa em vazio:
FZ1-N 214 kg (472 lb)
FZ1-NA 221 kg (487 lb)Motor:Tipo:
Arrefecido por circulação de líquido a
quatro tempos, dois veios de excêntricos
em cada cabeça (DOHC)
Disposição do cilindro:
4 cilindros em linha
Cilindrada:
998 cm³
Diâmetro × curso:
77.0 × 53.6 mm (3.03 × 2.11 in)
Relação de compressão:
11.50 :1
Sistema de arranque:
Arrancador eléctricoSistema de lubrificação:
Cárter húmido
Óleo de motor:Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 ou 20W-50
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Sem substituição do cartucho do filtro de
óleo:
2.90 L (3.07 US qt, 2.55 Imp.qt)
Com substituição do cartucho do filtro de
óleo:
3.10 L (3.28 US qt, 2.73 Imp.qt)Sistema de refrigeração:Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)Capacidade do radiador (incluindo todas as
vias):
2.25 L (2.38 US qt, 1.98 Imp.qt)
Filtro de ar:Elemento do filtro de ar:
Elemento de papel revestido a óleoCombustível:Combustível recomendado:
Apenas gasolina sem chumbo normal
Capacidade do depósito de combustível:
18.0 L (4.76 US gal, 3.96 Imp.gal)
Volume da reserva de combustível:
3.4 L (0.90 US gal, 0.75 Imp.gal)Injecção de combustível:Corpo do acelerador:
Marca da identificação:
2D11 20Vela(s) de ignição:Fabricante/modelo:
NGK/CR9E
Distância do eléctrodo da vela de ignição:
0.7–0.8 mm (0.028–0.031 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Relação primária de redução:
1.512 (65/43)
Transmissão final:
Corrente
Relação secundária de redução:
2.647 (45/17)
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U1ECP0P0.book Page 1 Thursday, August 19, 2010 9:41 AM

ESPECIFICAÇÕES
8-2
8
Tipo de transmissão:
Permanentemente engrenada, 6
velocidades
Operação:
Accionamento com o pé esquerdo
Relação das velocidades:
1.ª:
2.533 (38/15)
2.ª:
2.063 (33/16)
3.ª:
1.762 (37/21)
4.ª:
1.522 (35/23)
5.ª:
1.350 (27/20)
6.ª:
1.208 (29/24)Quadro:Tipo de quadro:
Diamond
Ângulo de avanço:
25.00 grau
Cauda:
109 mm (4.3 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão:
120/70 ZR17M/C (58W)
Fabricante/modelo:
DUNLOP/D221FA
Pneu traseiro:Tipo:
Sem câmara de ar
Dimensão:
190/50 ZR17M/C (73W)
Fabricante/modelo:
DUNLOP/D221GCarga:Carga máxima:
FZ1-N 196 kg (432 lb)
FZ1-NA 189 kg (417 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)
Condição de carga:
FZ1-N 90–196 kg (198–432 lb)
FZ1-NA 90–189 kg (198–417 lb)
Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)
Condução a alta velocidade:
Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)
Roda dianteira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT3.50Roda traseira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT6.00Travão dianteiro:Tipo:
Travão de disco duplo
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4Travão traseiro:Tipo:
Travão de disco
Operação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
130.0 mm (5.12 in)Suspensão traseira:Tipo:
Braço oscilante (suspensão de elo)
U1ECP0P0.book Page 2 Thursday, August 19, 2010 9:41 AM

ESPECIFICAÇÕES
8-3
8
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda:
130.0 mm (5.12 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada
Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:
YTZ14S
Voltagem, capacidade:
12 V, 11.2 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 60 W/55 W × 1
Luz do travão/farolim traseiro:
12 V, 5.0 W/21.0 W × 1
Sinal de mudança de direcção dianteiro:
12 V, 10.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 10.0 W × 2
Mínimos:
12 V, 5.0 W × 2
Luz da chapa de matrícula:
12 V, 5.0 W × 1
Iluminação do contador:
LEDIndicador luminoso de ponto morto:
LED
Indicador luminoso de máximos:
LED
Luz de advertência do nível de óleo:
LED
Indicador luminoso de mudança de direcção:
LED
Luz de advertência da temperatura do
refrigerante:
LED
Luz de advertência de problema no motor:
LED
Luz de advertência do ABS:
FZ1-NA LED
Indicador luminoso do sistema imobilizador:
LED
Fusíveis:Fusível principal:
50.0 A
Fusível do farol dianteiro:
15.0 A
Fusível do farolim traseiro:
10.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
15.0 A
Fusível da ventoinha do radiador:
10.0 A × 2
Fusível do sistema de injecção:
15.0 A
Fusível da unidade de controlo ABS:
FZ1-NA 10.0 AFusível motor ABS:
FZ1-NA 30.0 A
Fusível de reserva:
10.0 A
U1ECP0P0.book Page 3 Thursday, August 19, 2010 9:41 AM

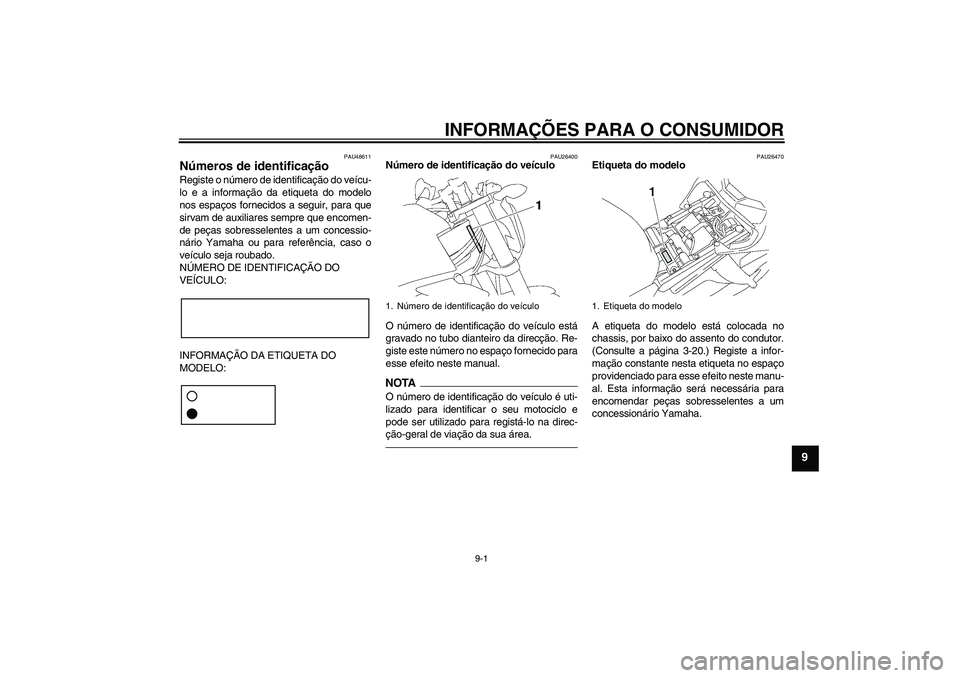

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU48611
Números de identificação Registe o número de identificação do veícu-
lo e a informação da etiqueta do modelo
nos espaços fornecidos a seguir, para que
sirvam de auxiliares sempre que encomen-
de peças sobresselentes a um concessio-
nário Yamaha ou para referência, caso o
veículo seja roubado.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26400
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-
ção-geral de viação da sua área.
PAU26470
Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis, por baixo do assento do condutor.
(Consulte a página 3-20.) Registe a infor-
mação constante nesta etiqueta no espaço
providenciado para esse efeito neste manu-
al. Esta informação será necessária para
encomendar peças sobresselentes a um
concessionário Yamaha.
1. Número de identificação do veículo
1. Etiqueta do modelo
U1ECP0P0.book Page 1 Thursday, August 19, 2010 9:41 AM

ÍNDICE REMISSIVOAABS (para modelos com sistema
ABS) ................................................... 3-15
Alarme antifurto (opcional) .................... 3-12
Alavanca da embraiagem ..................... 3-14
Alavanca da embraiagem, ajuste da
folga .................................................... 6-21
Alavanca do travão ............................... 3-15
Alavancas do travão e da
embraiagem, verificação e
lubrificação ......................................... 6-29
Amortecedor, ajuste .............................. 3-24
Armazenagem......................................... 7-3
Assentos ............................................... 3-20BBagagem, prendedores da correia ....... 3-25
Bateria................................................... 6-31CCabos, verificação e lubrificação .......... 6-27
Colocação do motor em
funcionamento ...................................... 5-1
Combustível .......................................... 3-17
Compartimento de armazenagem
(FZ1-N) ............................................... 3-21
Consumo de combustível, sugestões
para a redução ..................................... 5-3
Conversores catalíticos......................... 3-19
Cor mate, cuidado................................... 7-1
Corrente de transmissão, limpeza e
lubrificação ......................................... 6-27
Cuidados ................................................. 7-1DDescanso lateral ................................... 3-26Descanso lateral, verificação e
lubrificação ......................................... 6-29
Detecção e resolução de problemas .... 6-43
Direcção, verificação ............................ 6-31
EElemento do filtro de ar, substituição ... 6-15
Especificações........................................ 8-1
Estacionamento ...................................... 5-4
Etiqueta do modelo................................. 9-1FFolga da alavanca do travão,
verificação .......................................... 6-22
Folga da corrente de transmissão ........ 6-25
Folga das válvulas ................................ 6-18
Folga do punho do acelerador,
verificação .......................................... 6-18
Forquilha dianteira, ajuste .................... 3-22
Forquilha dianteira, verificação............. 6-30
Fusíveis, substituição ........................... 6-33IIndicadores luminosos de mudança de
direcção................................................ 3-4
Indicadores luminosos e luzes de
advertência........................................... 3-3
Indicador luminoso de máximos ............. 3-4
Indicador luminoso de ponto morto ........ 3-4
Indicador luminoso do sistema
imobilizador .......................................... 3-7
Informações relativas à segurança......... 1-1
Interruptor da buzina ............................ 3-13
Interruptor de arranque......................... 3-13
Interruptor de farol alto/baixo................ 3-13
Interruptor de paragem do motor.......... 3-13
Interruptor de perigo ............................. 3-14Interruptor de ultrapassagem ................ 3-13
Interruptor do sinal de mudança de
direcção .............................................. 3-13
Interruptores da luz do travão (para
modelos com sistema ABS)................ 6-22
Interruptores da luz do travão (para
modelos sem sistema ABS)................ 6-22
Interruptores do guiador ........................ 3-13
Interruptor principal/bloqueio da
direcção ................................................ 3-2
JJogo de ferramentas ............................... 6-2LLâmpada da luz da chapa de
matrícula, substituição ........................ 6-38
Lâmpada da luz do travão/farolim
traseiro, substituição ........................... 6-37
Lâmpada de mínimos, substituição....... 6-38
Lâmpada do farol dianteiro,
substituição ......................................... 6-35
Lâmpada do sinal de mudança de
direcção, substituição ......................... 6-37
Líquido dos travões, mudança .............. 6-25
Localizações das peças .......................... 2-1
Luz de advertência da temperatura do
refrigerante ........................................... 3-4
Luz de advertência de problema no
motor..................................................... 3-7
Luz de advertência do ABS (para
modelos com sistema ABS).................. 3-7
Luz de advertência do nível de óleo ....... 3-4MManutenção e lubrificação, periódica...... 6-5
U1ECP0P0.book Page 1 Thursday, August 19, 2010 9:41 AM
