MANUTENÇÃO PERIÓDICA E AJUSTES
6-31
6
PAU23283

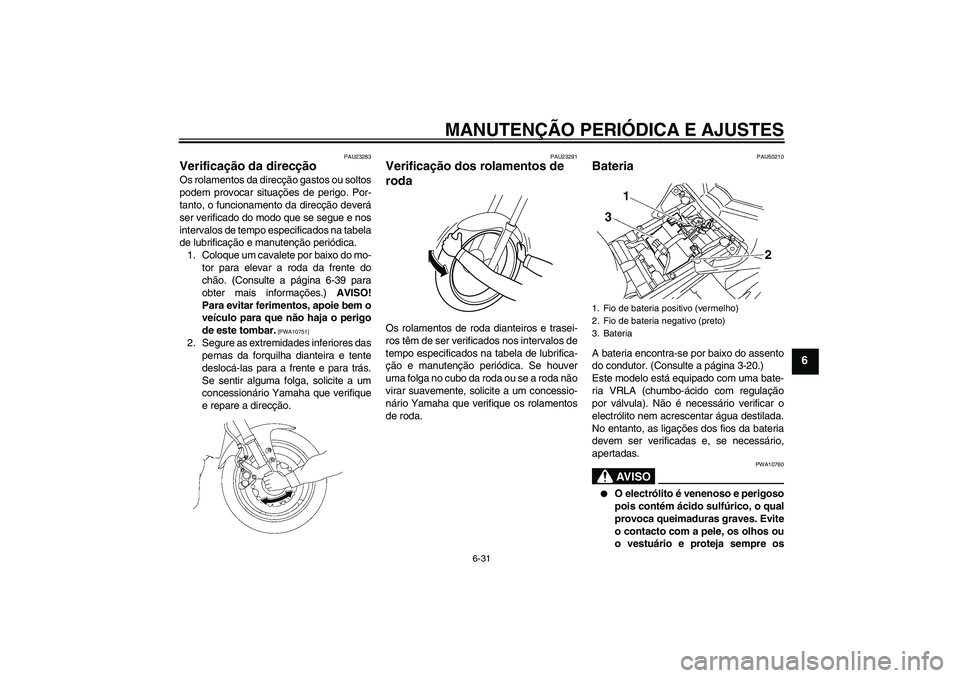

Verificação da direcção Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque um cavalete por baixo do mo-
tor para elevar a roda da frente do
chão. (Consulte a página 6-39 para
obter mais informações.) AVISO!
Para evitar ferimentos, apoie bem o
veículo para que não haja o perigo
de este tombar.
[PWA10751]
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
PAU23291
Verificação dos rolamentos de
roda Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solicite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.
PAU50210
Bateria A bateria encontra-se por baixo do assento
do condutor. (Consulte a página 3-20.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
electrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
apertadas.
AV I S O
PWA10760


O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
1. Fio de bateria positivo (vermelho)
2. Fio de bateria negativo (preto)
3. Bateria
U1ECP0P0.book Page 31 Thursday, August 19, 2010 9:41 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-32
6
olhos quando trabalhar perto de ba-
terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.


As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.


MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.

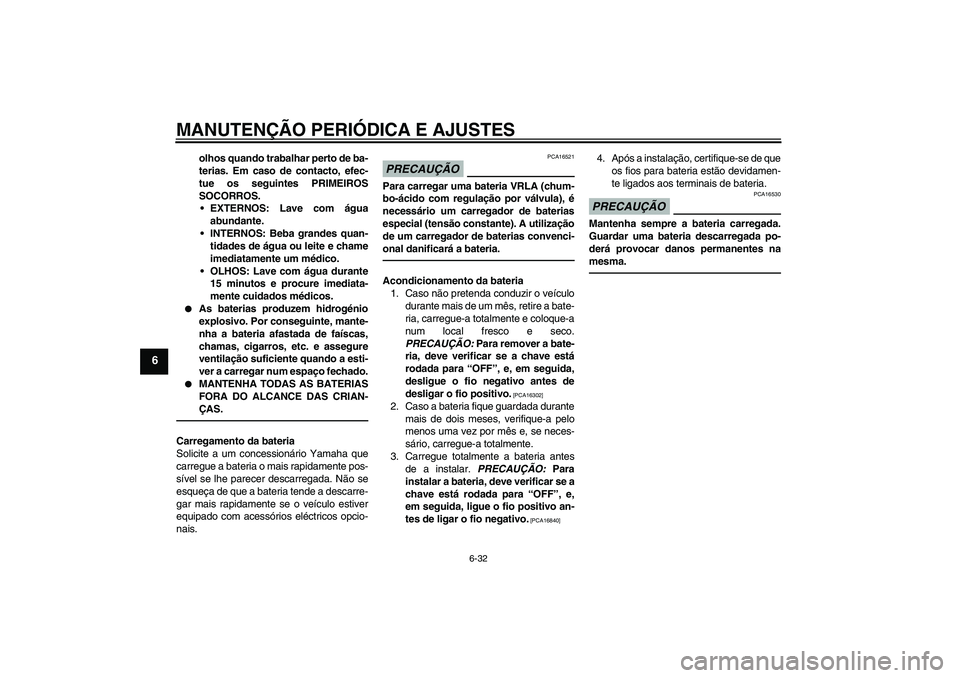

Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios eléctricos opcio-
nais.
PRECAUÇÃO
PCA16521
Para carregar uma bateria VRLA (chum-
bo-ácido com regulação por válvula), é
necessário um carregador de baterias
especial (tensão constante). A utilização
de um carregador de baterias convenci-
onal danificará a bateria.Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se a chave está
rodada para “OFF”, e, em seguida,
desligue o fio negativo antes de
desligar o fio positivo.
[PCA16302]
2. Caso a bateria fique guardada durante
mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se a
chave está rodada para “OFF”, e,
em seguida, ligue o fio positivo an-
tes de ligar o fio negativo.
[PCA16840]
4. Após a instalação, certifique-se de que
os fios para bateria estão devidamen-
te ligados aos terminais de bateria.PRECAUÇÃO
PCA16530
Mantenha sempre a bateria carregada.
Guardar uma bateria descarregada po-
derá provocar danos permanentes na
mesma.
U1ECP0P0.book Page 32 Thursday, August 19, 2010 9:41 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-33
6
PAU43133
Substituição dos fusíveis O fusível principal, o fusível do sistema de
injecção de combustível e as caixas de fu-
síveis, que contêm os fusíveis para os dife-
rentes circuitos, encontram-se por baixo do
assento do condutor. (Consulte a página
3-20.)
FZ1-NFZ1-N FZ1-NA1. Fusível principal
2. Caixa de fusíveis
3. Fusível do sistema de injecção
4. Fusível de substituição do sistema de injec-
ção de combustível
1. Caixa de fusíveis
2. Fusível da ignição
3. Fusível do sistema de sinalização
4. Fusível do farolim traseiro
5. Fusível de reserva (para o relógio e o siste-
ma imobilizador)
6. Fusível da ventoinha do radiador direito
7. Fusível da ventoinha do radiador esquerdo
8. Fusível do farol dianteiro
9. Fusível de substituição
1. Fusível principal
2. Caixa de fusíveis
3. Fusível do sistema de injecção
4. Fusível de substituição do sistema de injec-
ção de combustível
U1ECP0P0.book Page 33 Thursday, August 19, 2010 9:41 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-34
6

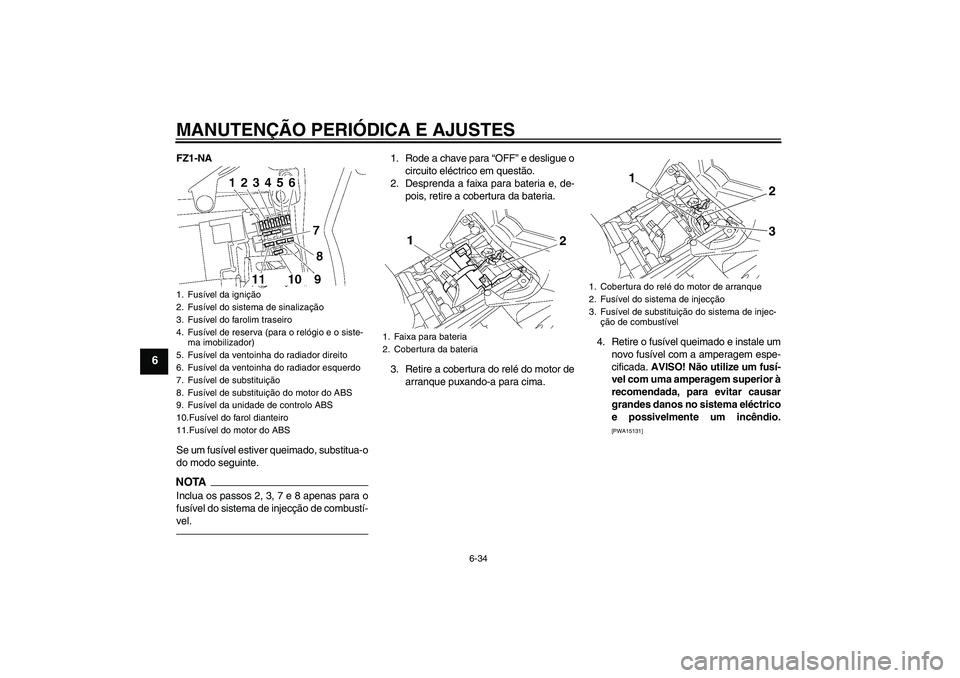

FZ1-NA
Se um fusível estiver queimado, substitua-o
do modo seguinte.NOTAInclua os passos 2, 3, 7 e 8 apenas para o
fusível do sistema de injecção de combustí-
vel.
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
2. Desprenda a faixa para bateria e, de-
pois, retire a cobertura da bateria.
3. Retire a cobertura do relé do motor de
arranque puxando-a para cima.4. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomendada, para evitar causar
grandes danos no sistema eléctrico
e possivelmente um incêndio.
[PWA15131]
1. Fusível da ignição
2. Fusível do sistema de sinalização
3. Fusível do farolim traseiro
4. Fusível de reserva (para o relógio e o siste-
ma imobilizador)
5. Fusível da ventoinha do radiador direito
6. Fusível da ventoinha do radiador esquerdo
7. Fusível de substituição
8. Fusível de substituição do motor do ABS
9. Fusível da unidade de controlo ABS
10.Fusível do farol dianteiro
11.Fusível do motor do ABS
1. Faixa para bateria
2. Cobertura da bateria
1. Cobertura do relé do motor de arranque
2. Fusível do sistema de injecção
3. Fusível de substituição do sistema de injec-
ção de combustível
2
1
3
U1ECP0P0.book Page 34 Thursday, August 19, 2010 9:41 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-35
6
5. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
6. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
7. Instale a cobertura do relé do motor de
arranque.8. Instale a cobertura da bateria e, de-
pois, prenda a faixa para bateria no
suporte.
PAU34385
Substituição da lâmpada do farol
dianteiro Este modelo está equipado com uma lâm-
pada do farol dianteiro de halogéneo. Se a
lâmpada do farol dianteiro se fundir, substi-
tua-a do modo que se segue.PRECAUÇÃO
PCA10650
Tenha cuidado para não danificar as se-
guintes peças:

Lâmpada do farol dianteiro
Não toque na parte em vidro da lâm-
pada do farol dianteiro para evitar
que se suje com óleo, caso contrá-
rio a transparência do vidro, a lumi-
nosidade da lâmpada e o seu tempo
de duração serão adversamente
afectados. Limpe minuciosamente
quaisquer vestígios de sujidade e
de marcas de dedos, utilizando um
pano humedecido com álcool ou di-
luente.


Lente do farol dianteiro
Não cole nenhum tipo de película
colorida nem autocolantes na lente
do farol dianteiro.
Não utilize uma lâmpada do farol di-
anteiro com um consumo em watts
superior ao especificado.
Fusíveis especificados:
Fusível principal:
50.0 A
Fusível do farol dianteiro:
15.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
15.0 A
Fusível do sistema de injecção:
15.0 A
Fusível do farolim traseiro:
10.0 A
Fusível da ventoinha do radiador:
10.0 A × 2
Fusível de reser va:
10.0 A
Fusível da unidade de controlo
ABS:
FZ1-NA 10.0 A
Fusível motor ABS:
FZ1-NA 30.0 A
U1ECP0P0.book Page 35 Thursday, August 19, 2010 9:41 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-36
6

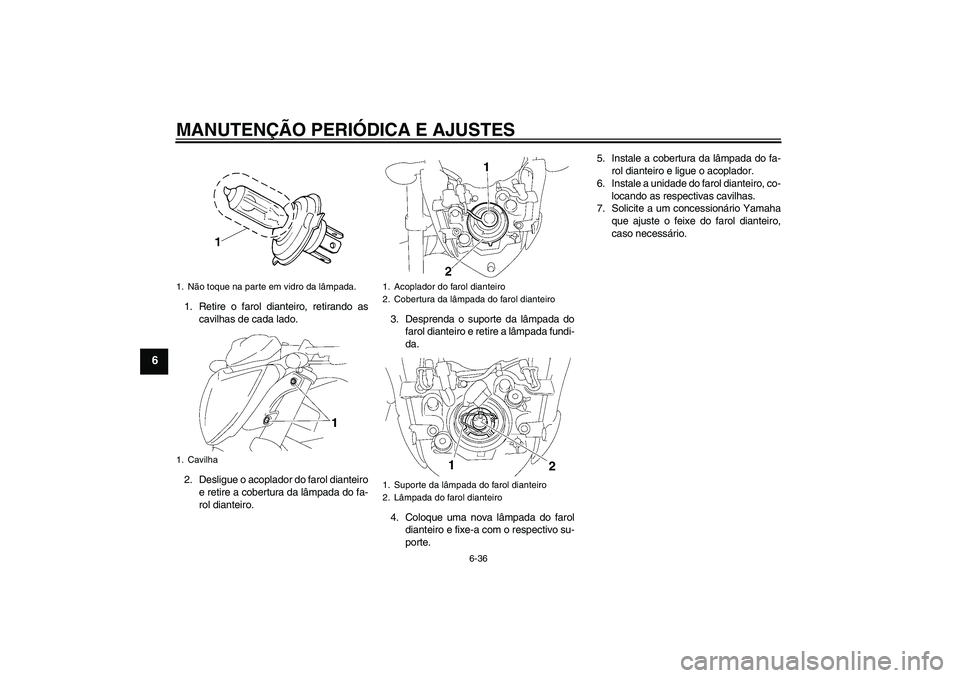

1. Retire o farol dianteiro, retirando as
cavilhas de cada lado.
2. Desligue o acoplador do farol dianteiro
e retire a cobertura da lâmpada do fa-
rol dianteiro.3. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fundi-
da.
4. Coloque uma nova lâmpada do farol
dianteiro e fixe-a com o respectivo su-
porte.5. Instale a cobertura da lâmpada do fa-
rol dianteiro e ligue o acoplador.
6. Instale a unidade do farol dianteiro, co-
locando as respectivas cavilhas.
7. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.1. Não toque na parte em vidro da lâmpada.
1. Cavilha
1. Acoplador do farol dianteiro
2. Cobertura da lâmpada do farol dianteiro
1. Suporte da lâmpada do farol dianteiro
2. Lâmpada do farol dianteiro
U1ECP0P0.book Page 36 Thursday, August 19, 2010 9:41 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-37
6
PAU24115
Substituição da lâmpada da luz

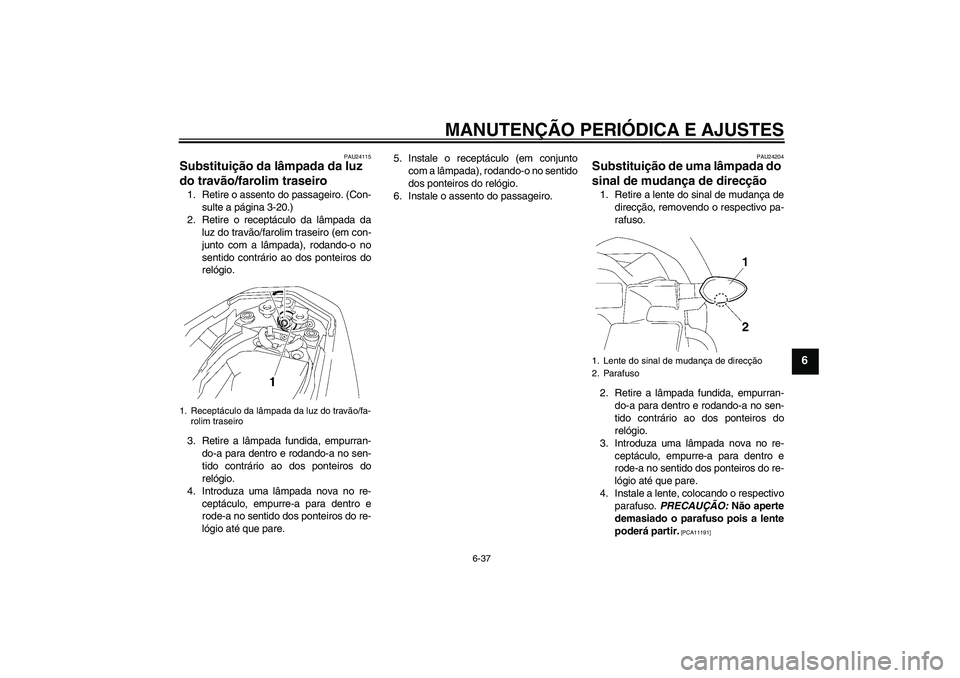

do travão/farolim traseiro 1. Retire o assento do passageiro. (Con-
sulte a página 3-20.)
2. Retire o receptáculo da lâmpada da
luz do travão/farolim traseiro (em con-
junto com a lâmpada), rodando-o no
sentido contrário ao dos ponteiros do
relógio.
3. Retire a lâmpada fundida, empurran-
do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio.
4. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.5. Instale o receptáculo (em conjunto
com a lâmpada), rodando-o no sentido
dos ponteiros do relógio.
6. Instale o assento do passageiro.
PAU24204
Substituição de uma lâmpada do
sinal de mudança de direcção 1. Retire a lente do sinal de mudança de
direcção, removendo o respectivo pa-
rafuso.
2. Retire a lâmpada fundida, empurran-
do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio.
3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
4. Instale a lente, colocando o respectivo
parafuso. PRECAUÇÃO: Não aperte
demasiado o parafuso pois a lente
poderá partir.
[PCA11191]
1. Receptáculo da lâmpada da luz do travão/fa-
rolim traseiro
1. Lente do sinal de mudança de direcção
2. Parafuso
U1ECP0P0.book Page 37 Thursday, August 19, 2010 9:41 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-38
6
PAU24313
Substituição da lâmpada da luz
da chapa de matrícula 1. Retire a unidade da luz da chapa de
matrícula, retirando os respectivos pa-
rafusos.
2. Retire o receptáculo da lâmpada da
luz da chapa de matrícula (em conjun-
to com a lâmpada), puxando-o para
fora.3. Puxe a lâmpada fundida para removê-
la.
4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo (em conjunto
com a lâmpada), empurrando-o para
dentro.
6. Instale a unidade da luz da chapa de
matrícula, instalando os respectivos
parafusos.
PAU39384
Substituição de uma lâmpada de
mínimos Este modelo está equipado com dois míni-
mos. Se uma das lâmpadas dos mínimos
se fundir, substitua-a do modo seguinte:
1. Retire o farol dianteiro, retirando as
cavilhas de cada lado.
2. Retire o suporte do acoplador dos mí-
nimos, retirando os respectivos para-
fusos.
1. Parafuso
2. Unidade da luz da chapa de matrícula
1. Lâmpada da luz da chapa de matrícula
2. Receptáculo da luz da lâmpada da chapa de
matrícula
1
2
1. Cavilha
U1ECP0P0.book Page 38 Thursday, August 19, 2010 9:41 AM
