2011 YAMAHA BANSHEE 350 Manuale de Empleo (in Spanish)

9-3
1
2
3
4
5
6
7
89
10
11

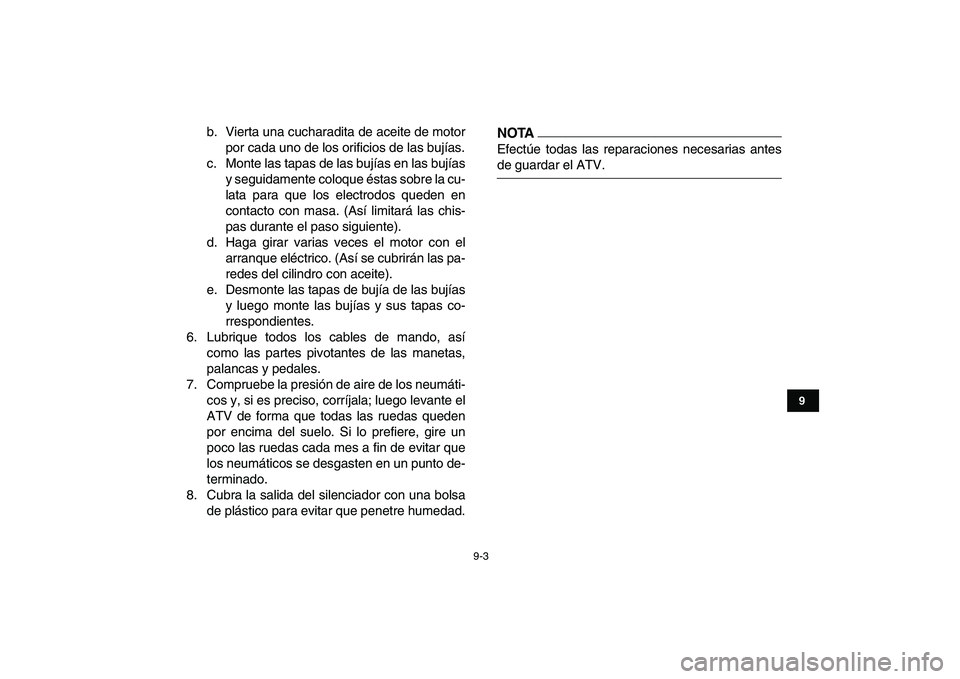

b. Vierta una cucharadita de aceite de motor
por cada uno de los orificios de las bujías.
c. Monte las tapas de las bujías en las bujías
y seguidamente coloque éstas sobre la cu-
lata para que los electrodos queden en
contacto con masa. (Así limitará las chis-
pas durante el paso siguiente).
d. Haga girar varias veces el motor con el
arranque eléctrico. (Así se cubrirán las pa-
redes del cilindro con aceite).
e. Desmonte las tapas de bujía de las bujías
y luego monte las bujías y sus tapas co-
rrespondientes.
6. Lubrique todos los cables de mando, así
como las partes pivotantes de las manetas,
palancas y pedales.
7. Compruebe la presión de aire de los neumáti-
cos y, si es preciso, corríjala; luego levante el
ATV de forma que todas las ruedas queden
por encima del suelo. Si lo prefiere, gire un
poco las ruedas cada mes a fin de evitar que
los neumáticos se desgasten en un punto de-
terminado.
8. Cubra la salida del silenciador con una bolsa
de plástico para evitar que penetre humedad.NOTA
Efectúe todas las reparaciones necesarias antes
de guardar el ATV.

10-1
1
2
3
4
5
6
7
8
910
11

SBU25960
ESPECIFICACIONES
SBU2597G
Dimensiones:
Longitud total:
1855 mm (73.0 in)
Anchura total:
1100 mm (43.3 in)
Altura total:
1080 mm (42.5 in)
Altura del asiento:
800 mm (31.5 in)
Distancia entre ejes:
1280 mm (50.4 in)
Holgura mínima al suelo:
135 mm (5.3 in)
Radio de giro mínimo:
3600 mm (142 in)
Peso:
Con aceite y combustible:
187.0 kg (412 lb)
Nivel de ruido y vibraciones:
Nivel de ruido (77/311/EEC):
82.7 dB(A) (EUR)
Vibración en el asiento (EN1032, ISO5008):
Sin exceder de 0.5 m/s
2

(EUR)
Vibración en el manillar (EN1032, ISO5008):
Sin exceder de 2.5 m/s
2

(EUR)
Motor:
Tipo de motor:
2 tiempos, refrigerado por líquido
Disposición de cilindros:
2 cilindros en paralelo inclinados hacia adelante
Cilindrada:
347 cm
3

Calibre
×
Carrera:
64.0
×
54.0 mm (2.52
×
2.13 in)
Relación de compresión:
6.50 :1
Sistema de arranque:
Sistema de arranque a pedal
Sistema de lubricación:
Mezcla previa
Tipo:
YAMALUBE 2-R, Castrol R30, A545, A747
Cantidad de aceite de motor:
Relación de mezcla previa (1):
YAMALUBE R 24:1

Aceite de la transmisión:
Tipo:
Aceite de motor SAE 10W-30 tipo SE (EUR)
Aceite de motor YAMALUBE 4 (10W-40) o SAE 10W-40
tipo SE (AUS)(NZL)
Cantidad:
1.5 L (1.59 US qt, 1.32 Imp.qt)

10-2
1
2
3
4
5
6
7
8
910
11

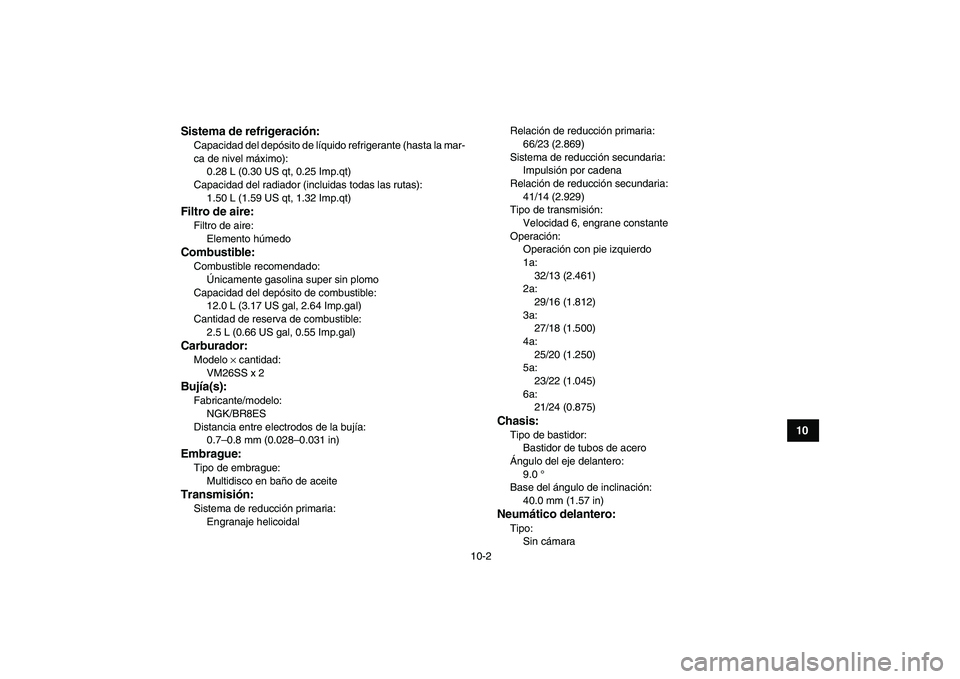

Sistema de refrigeración:

Capacidad del depósito de líquido refrigerante (hasta la mar-
ca de nivel máximo):
0.28 L (0.30 US qt, 0.25 Imp.qt)
Capacidad del radiador (incluidas todas las rutas):
1.50 L (1.59 US qt, 1.32 Imp.qt)
Filtro de aire:
Filtro de aire:
Elemento húmedo
Combustible:
Combustible recomendado:
Únicamente gasolina super sin plomo
Capacidad del depósito de combustible:
12.0 L (3.17 US gal, 2.64 Imp.gal)
Cantidad de reserva de combustible:
2.5 L (0.66 US gal, 0.55 Imp.gal)
Carburador:
Modelo
×
cantidad:
VM26SS x 2
Bujía(s):
Fabricante/modelo:
NGK/BR8ES
Distancia entre electrodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)
Embrague:
Tipo de embrague:
Multidisco en baño de aceite
Transmisión:
Sistema de reducción primaria:
Engranaje helicoidalRelación de reducción primaria:
66/23 (2.869)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
41/14 (2.929)
Tipo de transmisión:
Velocidad 6, engrane constante
Operación:
Operación con pie izquierdo
1a:
32/13 (2.461)
2a:
29/16 (1.812)
3a:
27/18 (1.500)
4a:
25/20 (1.250)
5a:
23/22 (1.045)
6a:
21/24 (0.875)
Chasis:
Tipo de bastidor:
Bastidor de tubos de acero
Ángulo del eje delantero:
9.0 °
Base del ángulo de inclinación:
40.0 mm (1.57 in)
Neumático delantero:
Tipo:
Sin cámara

10-3
1
2
3
4
5
6
7
8
910
11

Tamaño:
AT21 x 7-10
Fabricante/modelo:
DUNLOP/KT851B
Neumático trasero:
Tipo:
Sin cámara
Tamaño:
AT20 x 10-9
Fabricante/modelo:
DUNLOP/KT877A
Carga:
Carga máxima:
100.0 kg (220 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)
Presión de aire del neumático (medida en neumáti-
cos en frío):
Recomendado:
Delantero:
30.0 kPa (0.300 kgf/cm
2

, 4.4 psi)
Trasero:
30.0 kPa (0.300 kgf/cm
2

, 4.4 psi)
Mínimo:
Delantero:
27.0 kPa (0.270 kgf/cm
2

, 4.0 psi)
Trasero:
27.0 kPa (0.270 kgf/cm
2

, 4.0 psi)
Rueda delantera:
Tipo de rueda:
Rueda de panelTamaño de la llanta:
10 x 6.0AT
Rueda trasera:
Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
9 x 8.5AT
Freno delantero:
Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:
Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4
Suspensión delantera:
Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
230 mm (9.1 in)
Suspensión trasera:
Tipo:
Basculante (suspensión de unión)

10-4
1
2
3
4
5
6
7
8
910
11

Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda:
220 mm (8.7 in)
Sistema eléctrico:
Sistema de encendido:
CDI
Sistema estándar:
Magneto CA
Faro delantero:
Tipo de bombilla:
Bombilla de kriptón
Vataje de bombilla
×
cantidad:
Faro delantero:
12 V, 30.0/30.0 W
×
2
Luz de freno y posterior:
12 V, 5.0/21.0 W
×
1

11-1
1
2
3
4
5
6
7
8
9
1011

SBU26000

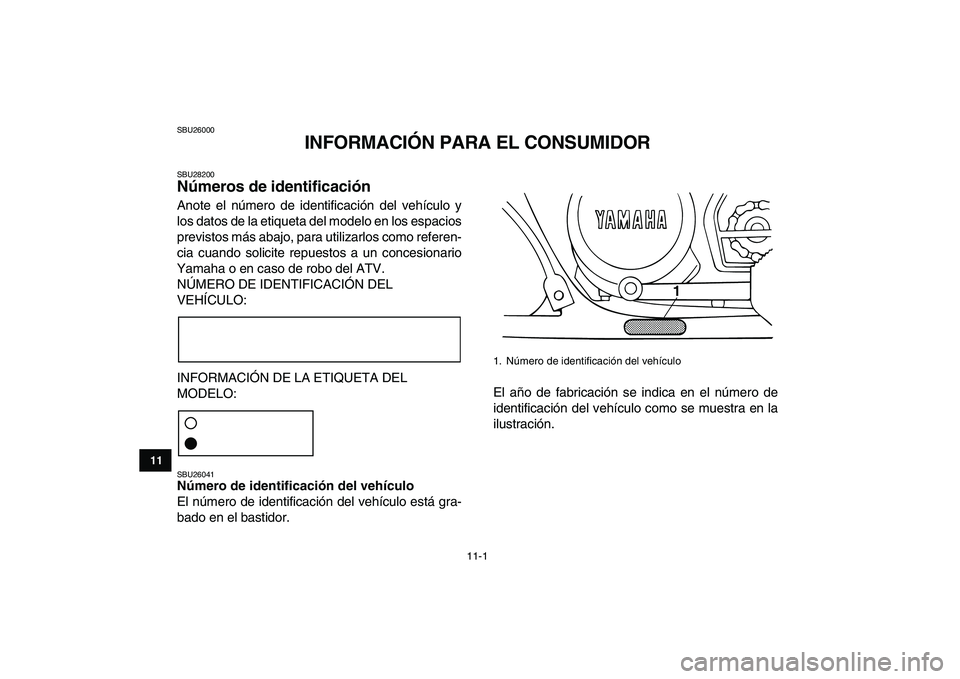

INFORMACIÓN PARA EL CONSUMIDOR
SBU28200
Números de identificación
Anote el número de identificación del vehículo y
los datos de la etiqueta del modelo en los espacios
previstos más abajo, para utilizarlos como referen-
cia cuando solicite repuestos a un concesionario
Yamaha o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SBU26041
Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.
1. Número de identificación del vehículo
1

11-2
1
2
3
4
5
6
7
8
9
1011

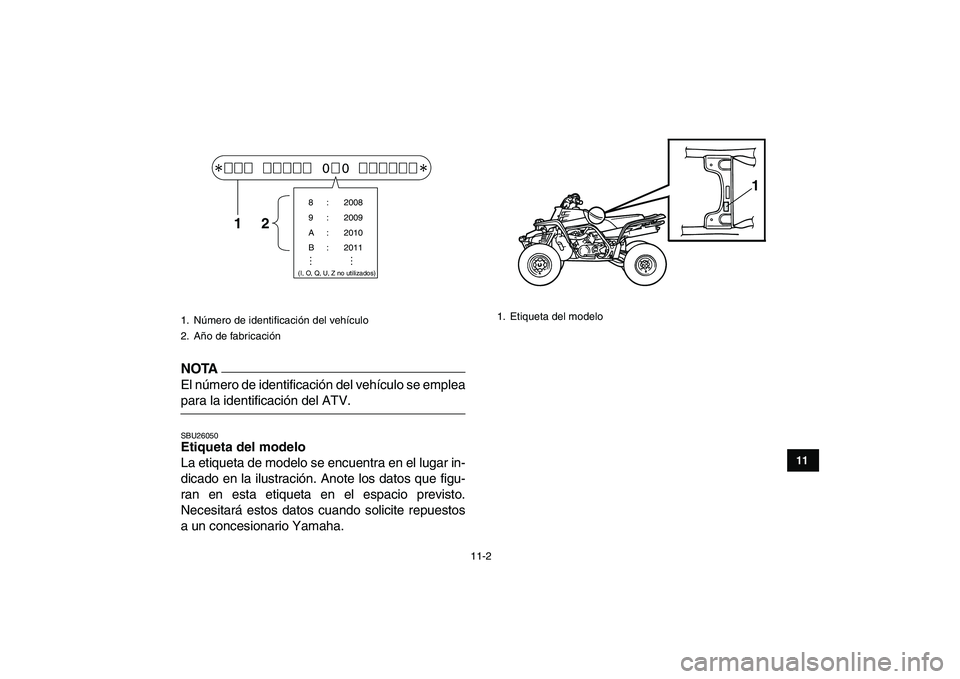

NOTA

El número de identificación del vehículo se emplea
para la identificación del ATV.
SBU26050
Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.
1. Número de identificación del vehículo
2. Año de fabricación
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z no utilizados)
12

1. Etiqueta del modelo
1

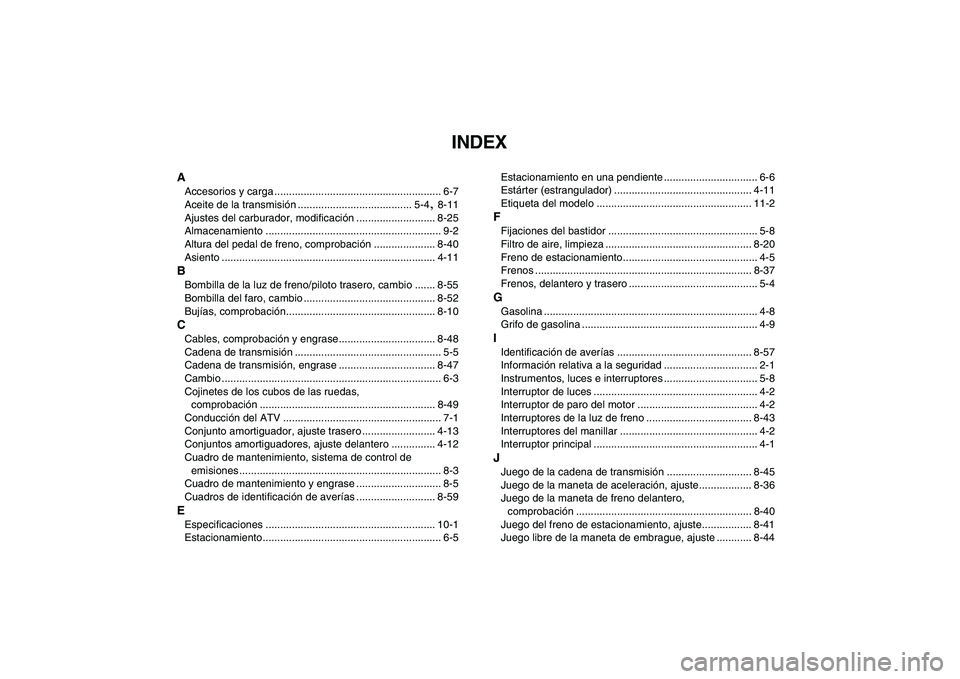

INDEX
A
Accesorios y carga ......................................................... 6-7
Aceite de la transmisión ....................................... 5-4
,
8-11
Ajustes del carburador, modificación ........................... 8-25
Almacenamiento ............................................................ 9-2
Altura del pedal de freno, comprobación ..................... 8-40
Asiento ......................................................................... 4-11
B
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-55
Bombilla del faro, cambio ............................................. 8-52
Bujías, comprobación................................................... 8-10
C
Cables, comprobación y engrase................................. 8-48
Cadena de transmisión .................................................. 5-5
Cadena de transmisión, engrase ................................. 8-47
Cambio ........................................................................... 6-3
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-49
Conducción del ATV ...................................................... 7-1
Conjunto amortiguador, ajuste trasero ......................... 4-13
Conjuntos amortiguadores, ajuste delantero ............... 4-12
Cuadro de mantenimiento, sistema de control de
emisiones ..................................................................... 8-3
Cuadro de mantenimiento y engrase ............................. 8-5
Cuadros de identificación de averías ........................... 8-59
E
Especificaciones .......................................................... 10-1
Estacionamiento............................................................. 6-5Estacionamiento en una pendiente ................................ 6-6
Estárter (estrangulador) ............................................... 4-11
Etiqueta del modelo ..................................................... 11-2
F
Fijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-20
Freno de estacionamiento.............................................. 4-5
Frenos .......................................................................... 8-37
Frenos, delantero y trasero ............................................ 5-4
G
Gasolina ......................................................................... 4-8
Grifo de gasolina ............................................................ 4-9
I
Identificación de averías .............................................. 8-57
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ................................ 5-8
Interruptor de luces ........................................................ 4-2
Interruptor de paro del motor ......................................... 4-2
Interruptores de la luz de freno .................................... 8-43
Interruptores del manillar ............................................... 4-2
Interruptor principal ........................................................ 4-1
J
Juego de la cadena de transmisión ............................. 8-45
Juego de la maneta de aceleración, ajuste.................. 8-36
Juego de la maneta de freno delantero,
comprobación ............................................................ 8-40
Juego del freno de estacionamiento, ajuste................. 8-41
Juego libre de la maneta de embrague, ajuste ............ 8-44
