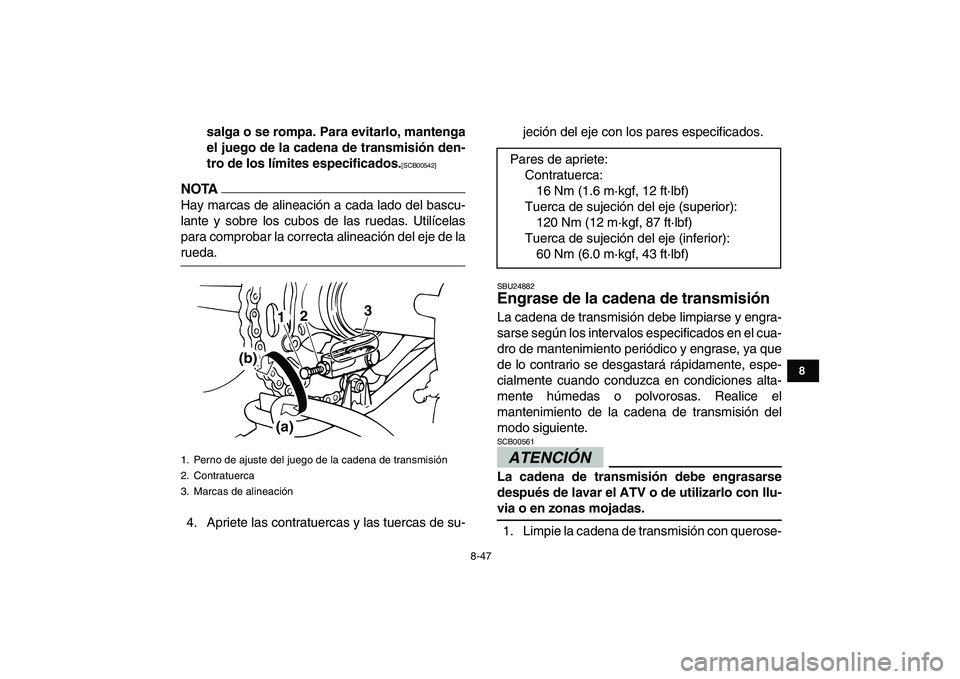

salga o se rompa. Para evitarlo, mantenga
el juego de la cadena de transmisión den-
tro de los límites especificados.
[SCB00542]

NOTA

Hay marcas de alineación a cada lado del bascu-
lante y sobre los cubos de las ruedas. Utilícelas
para comprobar la correcta alineación del eje de la
rueda.
4. Apriete las contratuercas y las tuercas de su-jeción del eje con los pares especificados.
SBU24882
Engrase de la cadena de transmisión
La cadena de transmisión debe limpiarse y engra-
sarse según los intervalos especificados en el cua-
dro de mantenimiento periódico y engrase, ya que
de lo contrario se desgastará rápidamente, espe-
cialmente cuando conduzca en condiciones alta-
mente húmedas o polvorosas. Realice el
mantenimiento de la cadena de transmisión del
modo siguiente.
ATENCIÓN

SCB00561
La cadena de transmisión debe engrasarse
después de lavar el ATV o de utilizarlo con llu-
via o en zonas mojadas.
1. Limpie la cadena de transmisión con querose-
1. Perno de ajuste del juego de la cadena de transmisión
2. Contratuerca
3. Marcas de alineación
3
12(a)
(b)

Pares de apriete:
Contratuerca:
16 Nm (1.6 m·kgf, 12 ft·lbf)
Tuerca de sujeción del eje (superior):
120 Nm (12 m·kgf, 87 ft·lbf)
Tuerca de sujeción del eje (inferior):
60 Nm (6.0 m·kgf, 43 ft·lbf)

8-48
1
2
3
4
5
6
78
9
10
11

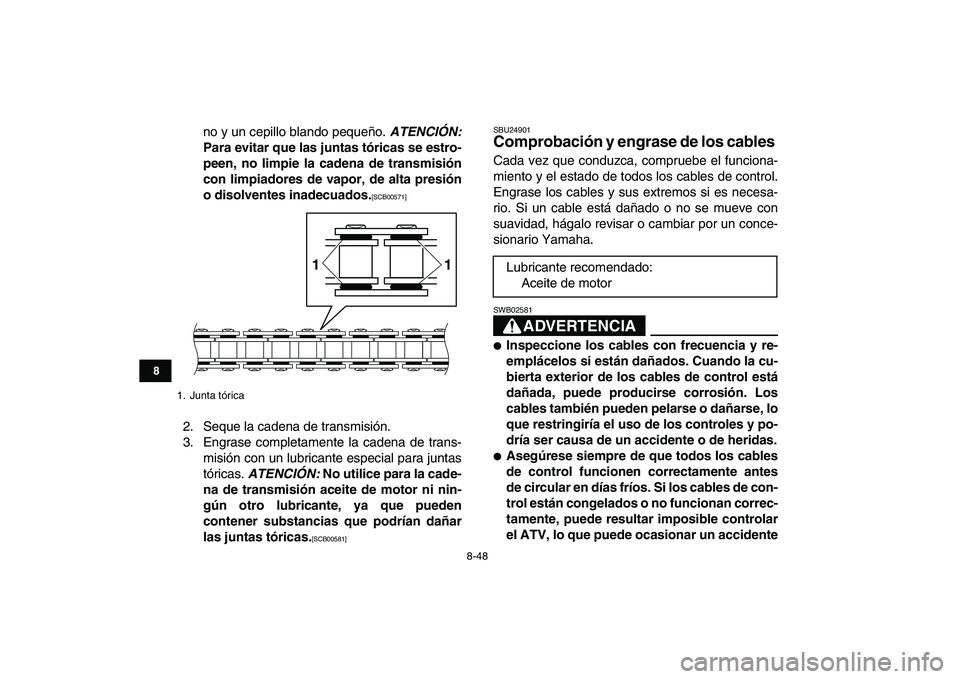

no y un cepillo blando pequeño.
ATENCIÓN:
Para evitar que las juntas tóricas se estro-
peen, no limpie la cadena de transmisión
con limpiadores de vapor, de alta presión
o disolventes inadecuados.
[SCB00571]

2. Seque la cadena de transmisión.
3. Engrase completamente la cadena de trans-
misión con un lubricante especial para juntas
tóricas.
ATENCIÓN:
No utilice para la cade-
na de transmisión aceite de motor ni nin-
gún otro lubricante, ya que pueden
contener substancias que podrían dañar
las juntas tóricas.
[SCB00581]

SBU24901
Comprobación y engrase de los cables
Cada vez que conduzca, compruebe el funciona-
miento y el estado de todos los cables de control.
Engrase los cables y sus extremos si es necesa-
rio. Si un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un conce-
sionario Yamaha.ADVERTENCIA

SWB02581

Inspeccione los cables con frecuencia y re-
emplácelos si están dañados. Cuando la cu-
bierta exterior de los cables de control está
dañada, puede producirse corrosión. Los
cables también pueden pelarse o dañarse, lo
que restringiría el uso de los controles y po-
dría ser causa de un accidente o de heridas.

Asegúrese siempre de que todos los cables
de control funcionen correctamente antes
de circular en días fríos. Si los cables de con-
trol están congelados o no funcionan correc-
tamente, puede resultar imposible controlar
el ATV, lo que puede ocasionar un accidente
1. Junta tórica
1 1

Lubricante recomendado:
Aceite de motor

8-49
1
2
3
4
5
6
78
9
10
11

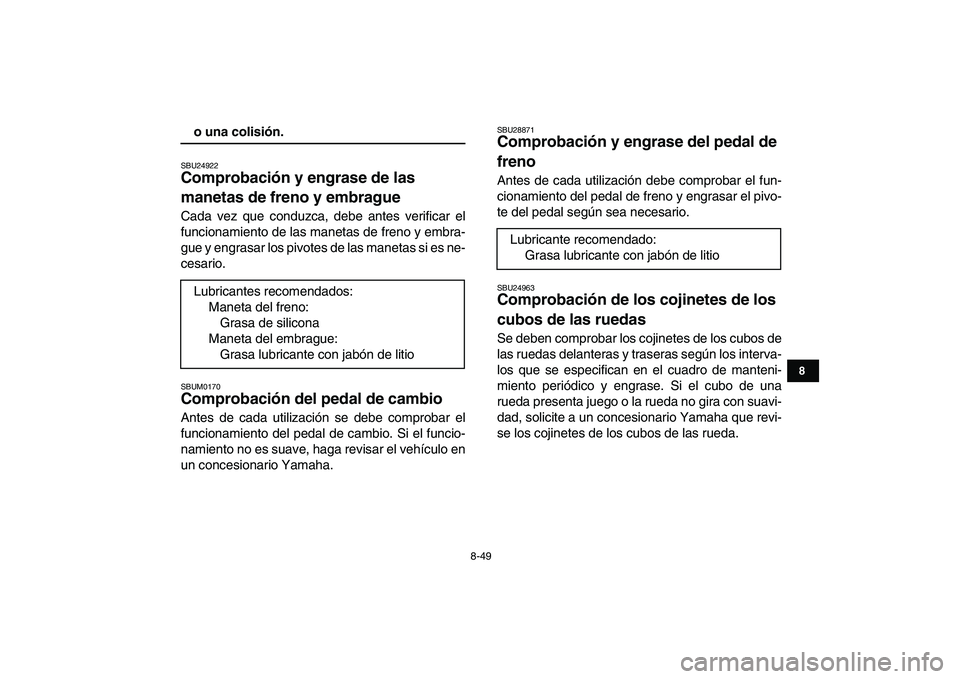

o una colisión.
SBU24922
Comprobación y engrase de las
manetas de freno y embrague
Cada vez que conduzca, debe antes verificar el
funcionamiento de las manetas de freno y embra-
gue y engrasar los pivotes de las manetas si es ne-
cesario.
SBUM0170
Comprobación del pedal de cambio
Antes de cada utilización se debe comprobar el
funcionamiento del pedal de cambio. Si el funcio-
namiento no es suave, haga revisar el vehículo en
un concesionario Yamaha.
SBU28871
Comprobación y engrase del pedal de
freno
Antes de cada utilización debe comprobar el fun-
cionamiento del pedal de freno y engrasar el pivo-
te del pedal según sea necesario.
SBU24963
Comprobación de los cojinetes de los
cubos de las ruedas
Se deben comprobar los cojinetes de los cubos de
las ruedas delanteras y traseras según los interva-
los que se especifican en el cuadro de manteni-
miento periódico y engrase. Si el cubo de una
rueda presenta juego o la rueda no gira con suavi-
dad, solicite a un concesionario Yamaha que revi-
se los cojinetes de los cubos de las rueda. Lubricantes recomendados:
Maneta del freno:
Grasa de silicona
Maneta del embrague:
Grasa lubricante con jabón de litio
Lubricante recomendado:
Grasa lubricante con jabón de litio

8-50
1
2
3
4
5
6
78
9
10
11

SBU25004

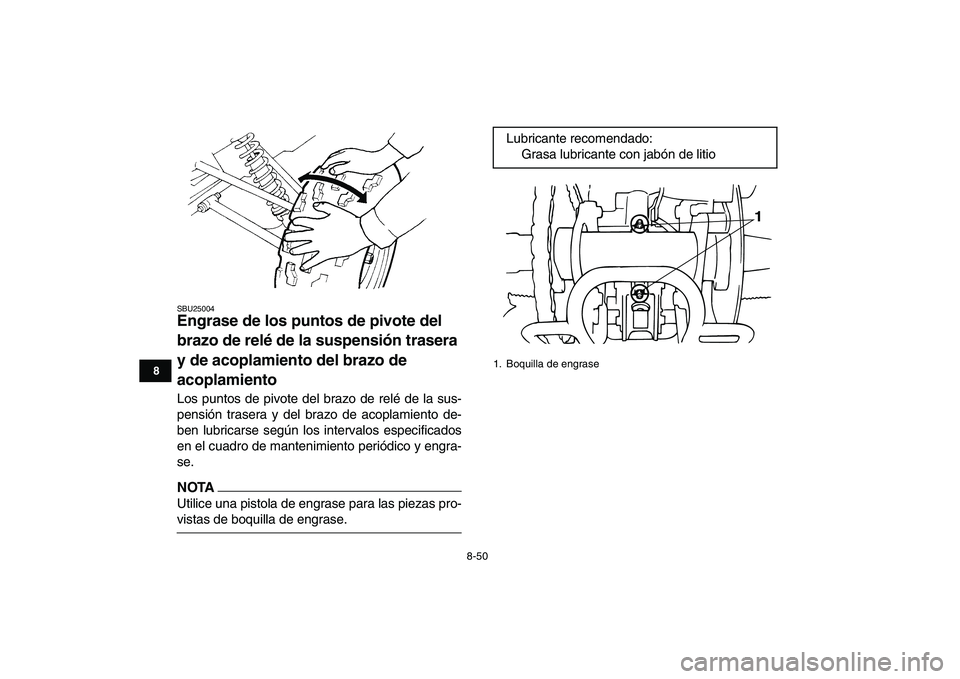

Engrase de los puntos de pivote del
brazo de relé de la suspensión trasera
y de acoplamiento del brazo de
acoplamiento
Los puntos de pivote del brazo de relé de la sus-
pensión trasera y del brazo de acoplamiento de-
ben lubricarse según los intervalos especificados
en el cuadro de mantenimiento periódico y engra-
se.
NOTA

Utilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase.
Lubricante recomendado:
Grasa lubricante con jabón de litio
1. Boquilla de engrase
1

8-51
1
2
3
4
5
6
78
9
10
11

SBU25033
Engrase de los pivotes del brazo
superior y del brazo inferior
Los pivotes del brazo superior y del brazo inferior
se deben lubricar según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódico
y engrase.
NOTA

Utilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase.
Izquierda
1. Boquilla de engrase
1

Lubricante recomendado:
Grasa lubricante con jabón de litio
1. Boquilla de engrase
1

8-52
1
2
3
4
5
6
78
9
10
11

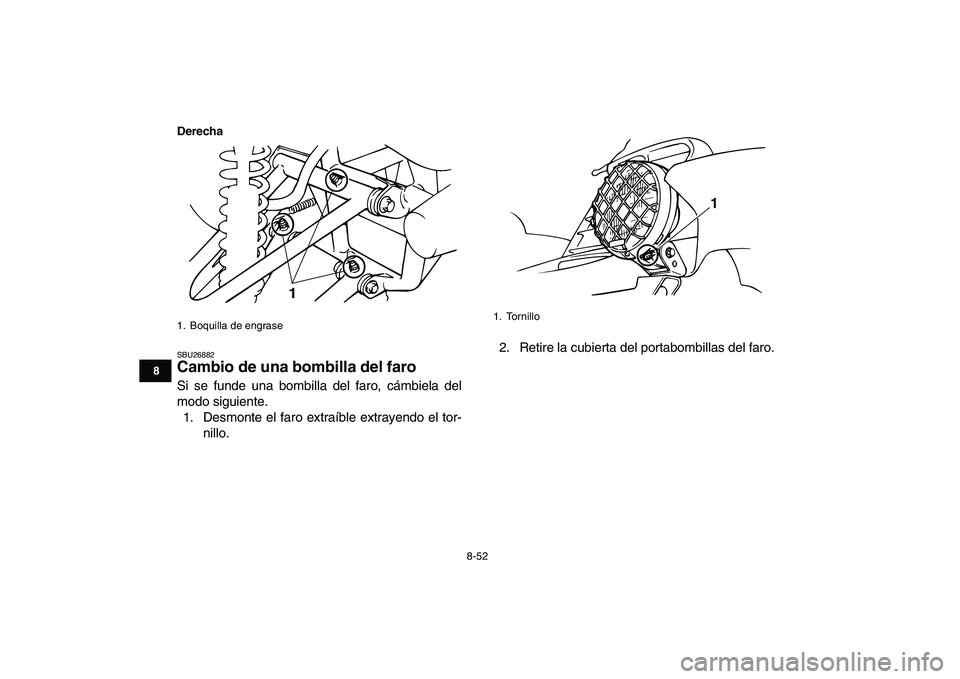

Derecha

SBU26882
Cambio de una bombilla del faro
Si se funde una bombilla del faro, cámbiela del
modo siguiente.
1. Desmonte el faro extraíble extrayendo el tor-
nillo.2. Retire la cubierta del portabombillas del faro.
1. Boquilla de engrase
1

1. Tornillo
1

8-53
1
2
3
4
5
6
78
9
10
11

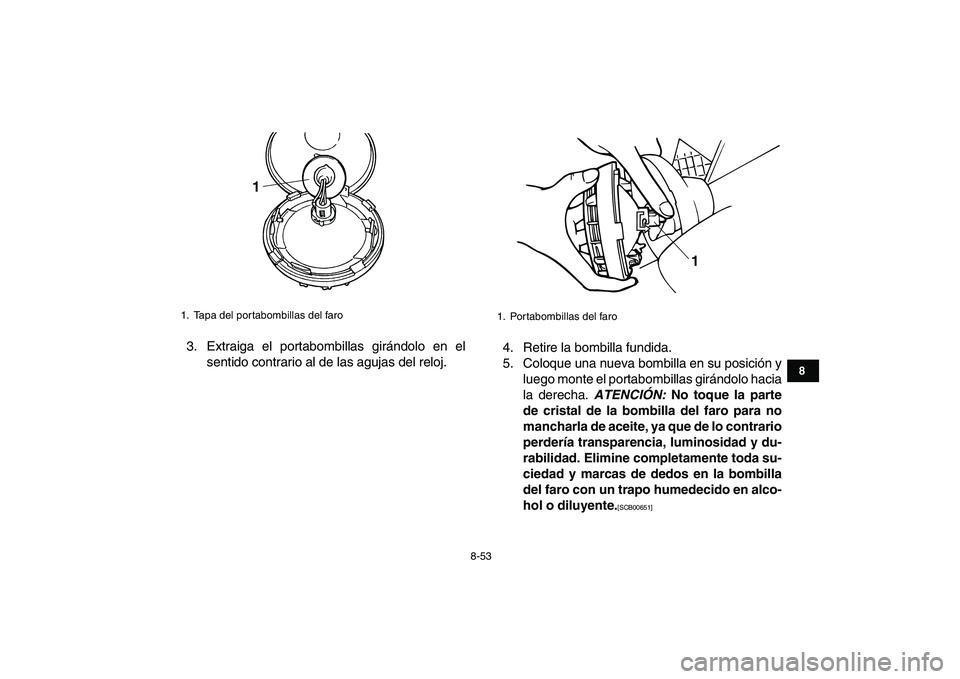

3. Extraiga el portabombillas girándolo en el
sentido contrario al de las agujas del reloj.4. Retire la bombilla fundida.
5. Coloque una nueva bombilla en su posición y
luego monte el portabombillas girándolo hacia
la derecha.
ATENCIÓN:
No toque la parte
de cristal de la bombilla del faro para no
mancharla de aceite, ya que de lo contrario
perdería transparencia, luminosidad y du-
rabilidad. Elimine completamente toda su-
ciedad y marcas de dedos en la bombilla
del faro con un trapo humedecido en alco-
hol o diluyente.
[SCB00651]

1. Tapa del portabombillas del faro
1

1. Portabombillas del faro
1

8-54
1
2
3
4
5
6
78
9
10
11

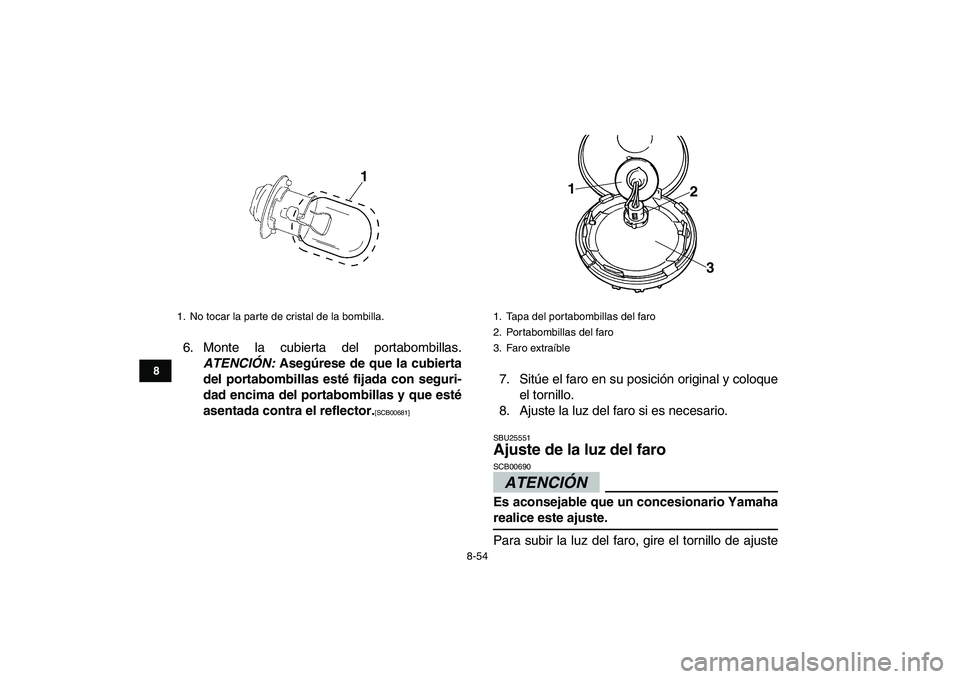

6. Monte la cubierta del portabombillas.
ATENCIÓN:
Asegúrese de que la cubierta
del portabombillas esté fijada con seguri-
dad encima del portabombillas y que esté
asentada contra el reflector.
[SCB00681]
7. Sitúe el faro en su posición original y coloque
el tornillo.
8. Ajuste la luz del faro si es necesario.
SBU25551
Ajuste de la luz del faro ATENCIÓN

SCB00690
Es aconsejable que un concesionario Yamaha
realice este ajuste.
Para subir la luz del faro, gire el tornillo de ajuste
1. No tocar la parte de cristal de la bombilla.
1

1. Tapa del portabombillas del faro
2. Portabombillas del faro
3. Faro extraíble
1
2
3
