2011 YAMAHA BANSHEE 350 Manuale de Empleo (in Spanish)

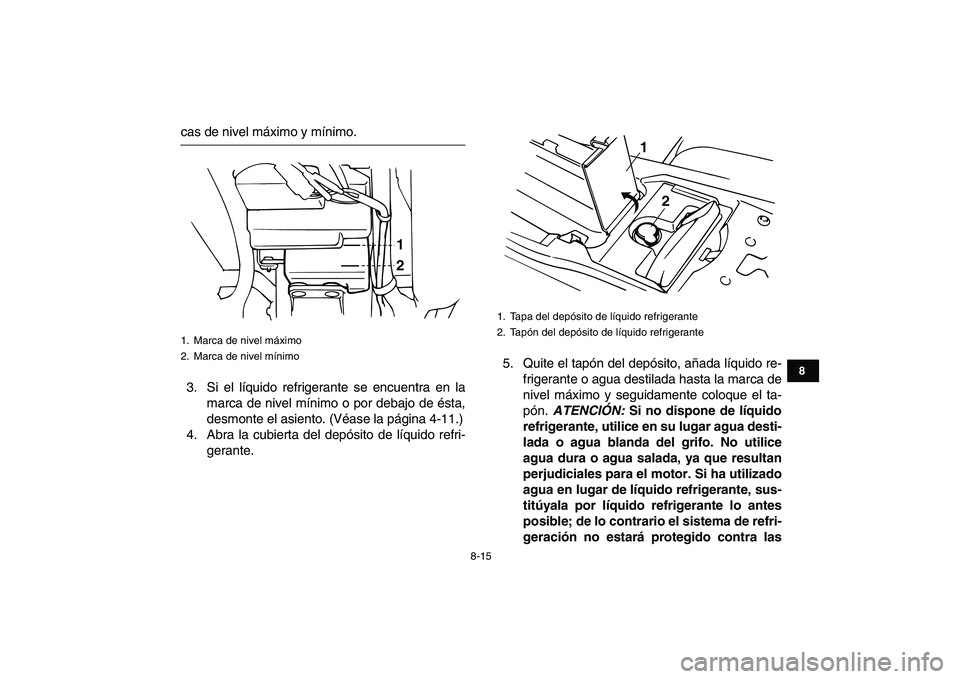

8-15
1
2
3
4
5
6
78
9
10
11

cas de nivel máximo y mínimo.
3. Si el líquido refrigerante se encuentra en la
marca de nivel mínimo o por debajo de ésta,
desmonte el asiento. (Véase la página 4-11.)
4. Abra la cubierta del depósito de líquido refri-
gerante.5. Quite el tapón del depósito, añada líquido re-
frigerante o agua destilada hasta la marca de
nivel máximo y seguidamente coloque el ta-
pón.
ATENCIÓN:
Si no dispone de líquido
refrigerante, utilice en su lugar agua desti-
lada o agua blanda del grifo. No utilice
agua dura o agua salada, ya que resultan
perjudiciales para el motor. Si ha utilizado
agua en lugar de líquido refrigerante, sus-
titúyala por líquido refrigerante lo antes
posible; de lo contrario el sistema de refri-
geración no estará protegido contra las
1. Marca de nivel máximo
2. Marca de nivel mínimo
1
2

1. Tapa del depósito de líquido refrigerante
2. Tapón del depósito de líquido refrigerante
1
2

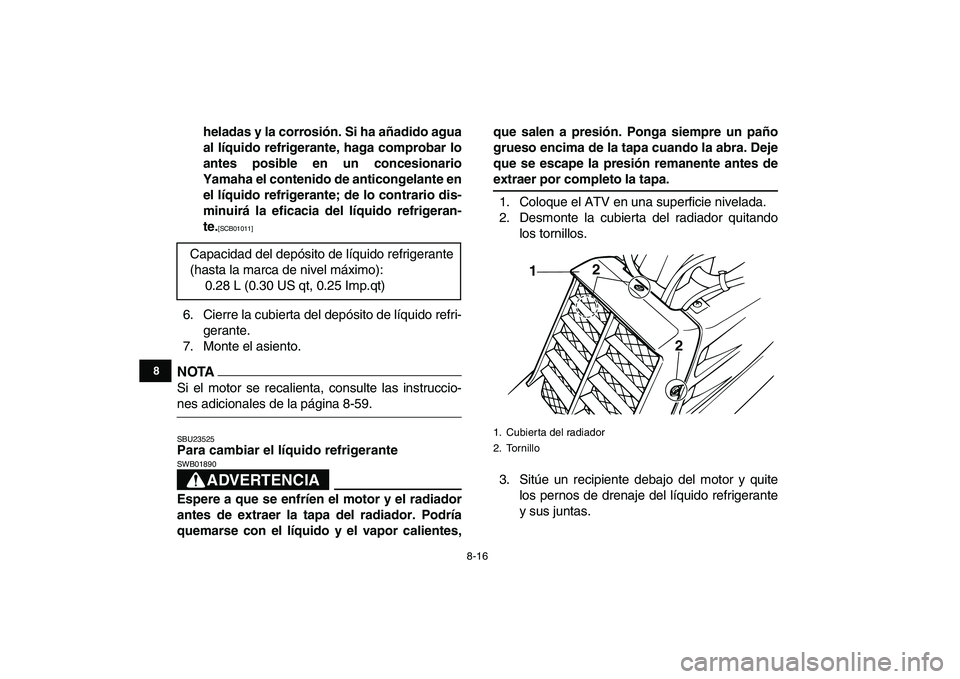

8-16
1
2
3
4
5
6
78
9
10
11

heladas y la corrosión. Si ha añadido agua
al líquido refrigerante, haga comprobar lo
antes posible en un concesionario
Yamaha el contenido de anticongelante en
el líquido refrigerante; de lo contrario dis-
minuirá la eficacia del líquido refrigeran-
te.
[SCB01011]

6. Cierre la cubierta del depósito de líquido refri-
gerante.
7. Monte el asiento.
NOTA

Si el motor se recalienta, consulte las instruccio-
nes adicionales de la página 8-59.
SBU23525
Para cambiar el líquido refrigerante
ADVERTENCIA

SWB01890
Espere a que se enfríen el motor y el radiador
antes de extraer la tapa del radiador. Podría
quemarse con el líquido y el vapor calientes,que salen a presión. Ponga siempre un paño
grueso encima de la tapa cuando la abra. Deje
que se escape la presión remanente antes de
extraer por completo la tapa.
1. Coloque el ATV en una superficie nivelada.
2. Desmonte la cubierta del radiador quitando
los tornillos.
3. Sitúe un recipiente debajo del motor y quite
los pernos de drenaje del líquido refrigerante
y sus juntas. Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.28 L (0.30 US qt, 0.25 Imp.qt)
1. Cubierta del radiador
2. Tornillo
12
2

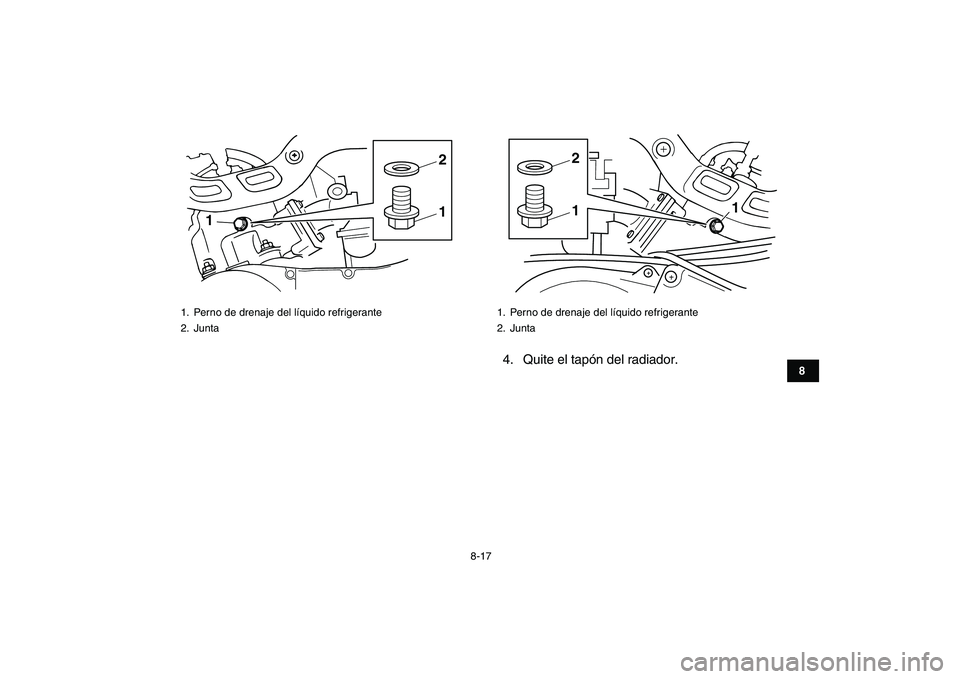

8-17
1
2
3
4
5
6
78
9
10
11

4. Quite el tapón del radiador.
1. Perno de drenaje del líquido refrigerante
2. Junta
12
1

1. Perno de drenaje del líquido refrigerante
2. Junta
12
1

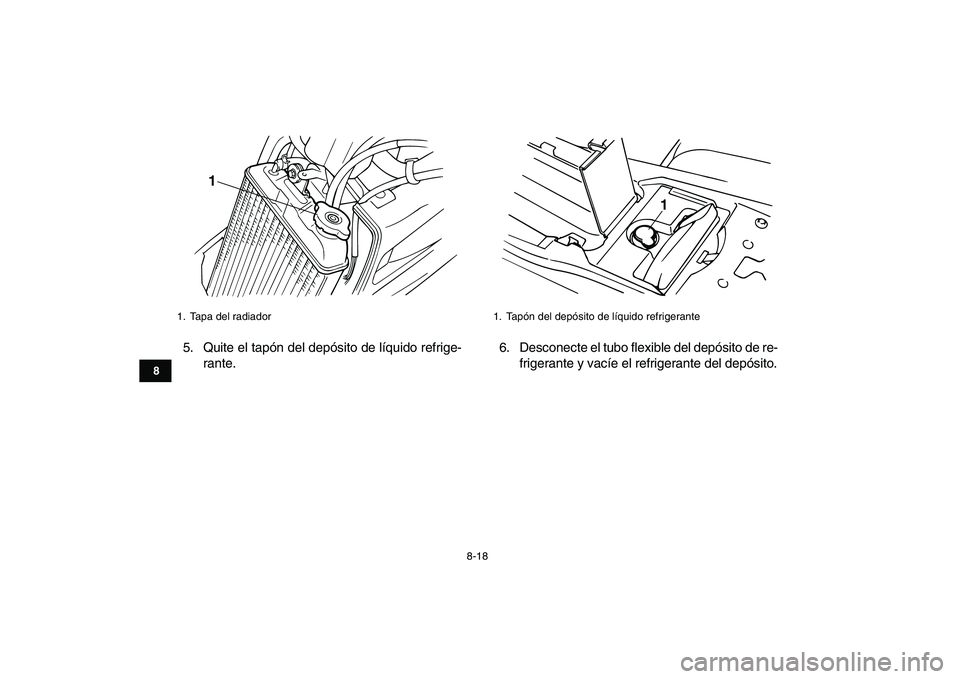

8-18
1
2
3
4
5
6
78
9
10
11

5. Quite el tapón del depósito de líquido refrige-
rante.6. Desconecte el tubo flexible del depósito de re-
frigerante y vacíe el refrigerante del depósito.
1. Tapa del radiador
1

1. Tapón del depósito de líquido refrigerante
1

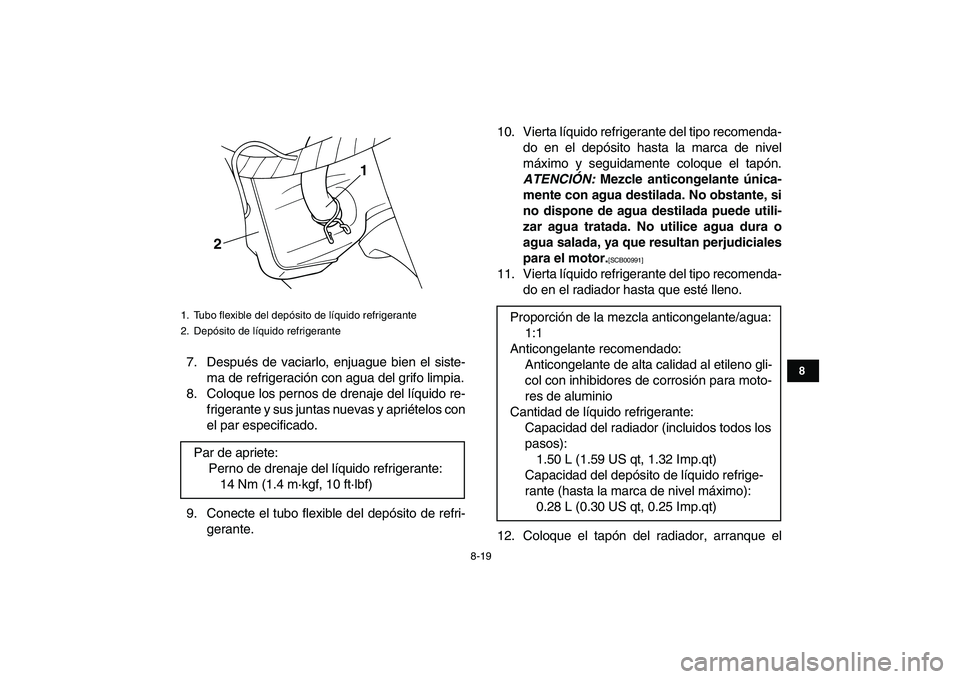

8-19
1
2
3
4
5
6
78
9
10
11

7. Después de vaciarlo, enjuague bien el siste-
ma de refrigeración con agua del grifo limpia.
8. Coloque los pernos de drenaje del líquido re-
frigerante y sus juntas nuevas y apriételos con
el par especificado.
9. Conecte el tubo flexible del depósito de refri-
gerante.10. Vierta líquido refrigerante del tipo recomenda-
do en el depósito hasta la marca de nivel
máximo y seguidamente coloque el tapón.
ATENCIÓN:
Mezcle anticongelante única-
mente con agua destilada. No obstante, si
no dispone de agua destilada puede utili-
zar agua tratada. No utilice agua dura o
agua salada, ya que resultan perjudiciales
para el motor.
[SCB00991]

11. Vierta líquido refrigerante del tipo recomenda-
do en el radiador hasta que esté lleno.
12. Coloque el tapón del radiador, arranque el
1. Tubo flexible del depósito de líquido refrigerante
2. Depósito de líquido refrigerante
Par de apriete:
Perno de drenaje del líquido refrigerante:
14 Nm (1.4 m·kgf, 10 ft·lbf)
1
2

Proporción de la mezcla anticongelante/agua:
1:1
Anticongelante recomendado:
Anticongelante de alta calidad al etileno gli-
col con inhibidores de corrosión para moto-
res de aluminio
Cantidad de líquido refrigerante:
Capacidad del radiador (incluidos todos los
pasos):
1.50 L (1.59 US qt, 1.32 Imp.qt)
Capacidad del depósito de líquido refrige-
rante (hasta la marca de nivel máximo):
0.28 L (0.30 US qt, 0.25 Imp.qt)

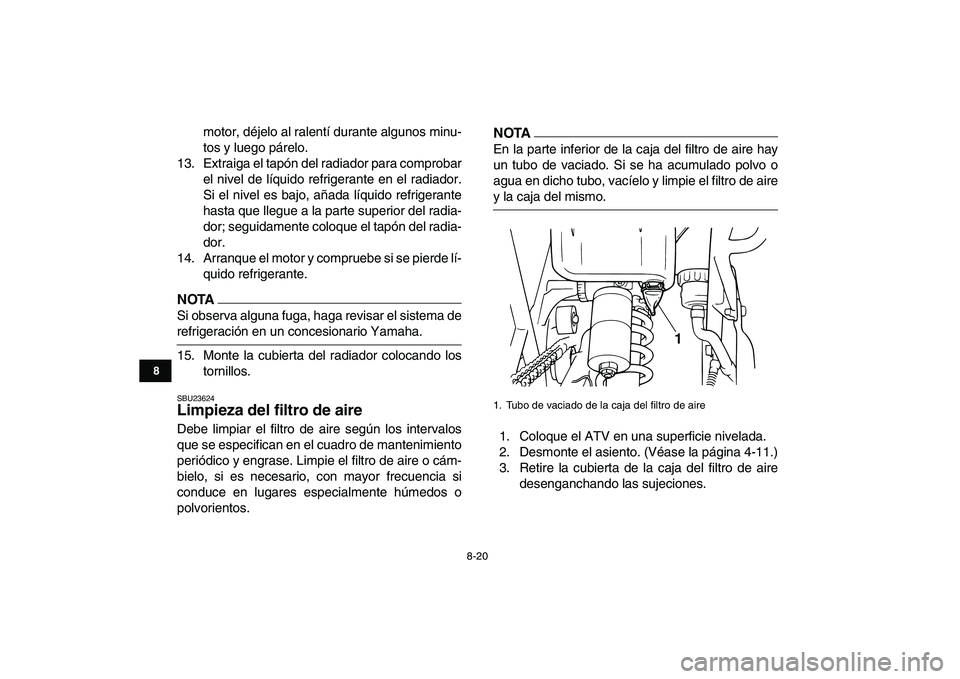

8-20
1
2
3
4
5
6
78
9
10
11

motor, déjelo al ralentí durante algunos minu-
tos y luego párelo.
13. Extraiga el tapón del radiador para comprobar
el nivel de líquido refrigerante en el radiador.
Si el nivel es bajo, añada líquido refrigerante
hasta que llegue a la parte superior del radia-
dor; seguidamente coloque el tapón del radia-
dor.
14. Arranque el motor y compruebe si se pierde lí-
quido refrigerante.
NOTA

Si observa alguna fuga, haga revisar el sistema de
refrigeración en un concesionario Yamaha.
15. Monte la cubierta del radiador colocando los
tornillos.
SBU23624
Limpieza del filtro de aire
Debe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie el filtro de aire o cám-
bielo, si es necesario, con mayor frecuencia si
conduce en lugares especialmente húmedos o
polvorientos.
NOTA

En la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de aire
y la caja del mismo.
1. Coloque el ATV en una superficie nivelada.
2. Desmonte el asiento. (Véase la página 4-11.)
3. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones.
1. Tubo de vaciado de la caja del filtro de aire
1

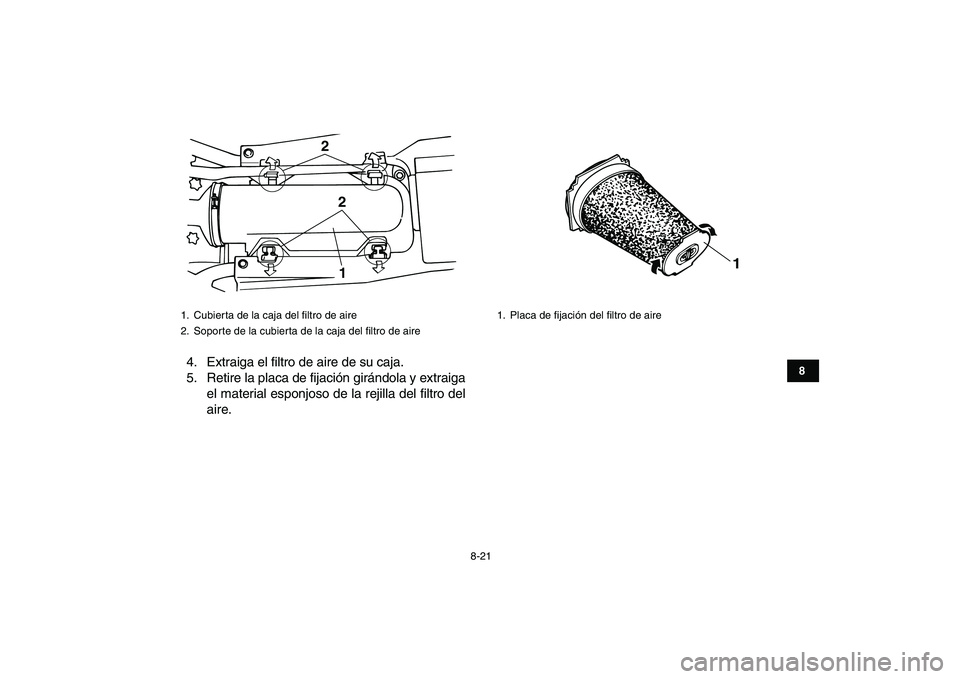

8-21
1
2
3
4
5
6
78
9
10
11

4. Extraiga el filtro de aire de su caja.
5. Retire la placa de fijación girándola y extraiga
el material esponjoso de la rejilla del filtro del
aire.
1. Cubierta de la caja del filtro de aire
2. Soporte de la cubierta de la caja del filtro de aire
1 2 2

1. Placa de fijación del filtro de aire
1

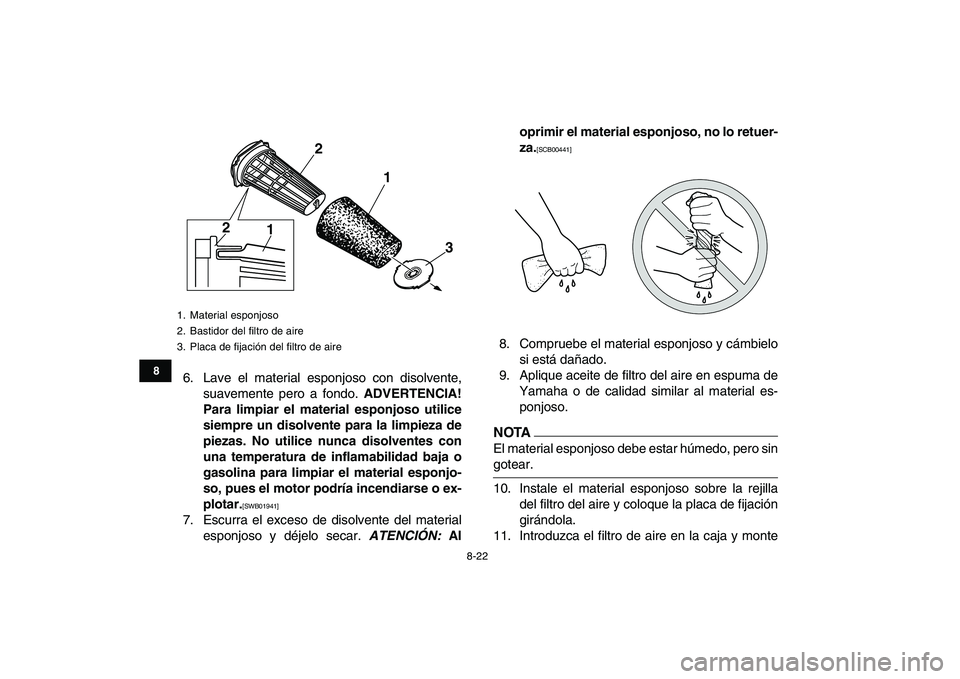

8-22
1
2
3
4
5
6
78
9
10
11

6. Lave el material esponjoso con disolvente,
suavemente pero a fondo.
ADVERTENCIA!
Para limpiar el material esponjoso utilice
siempre un disolvente para la limpieza de
piezas. No utilice nunca disolventes con
una temperatura de inflamabilidad baja o
gasolina para limpiar el material esponjo-
so, pues el motor podría incendiarse o ex-
plotar.
[SWB01941]

7. Escurra el exceso de disolvente del material
esponjoso y déjelo secar.
ATENCIÓN:
Aloprimir el material esponjoso, no lo retuer-
za.
[SCB00441]

8. Compruebe el material esponjoso y cámbielo
si está dañado.
9. Aplique aceite de filtro del aire en espuma de
Yamaha o de calidad similar al material es-
ponjoso.
NOTA

El material esponjoso debe estar húmedo, pero sin
gotear.
10. Instale el material esponjoso sobre la rejilla
del filtro del aire y coloque la placa de fijación
girándola.
11. Introduzca el filtro de aire en la caja y monte
1. Material esponjoso
2. Bastidor del filtro de aire
3. Placa de fijación del filtro de aire
1 22
1
3
