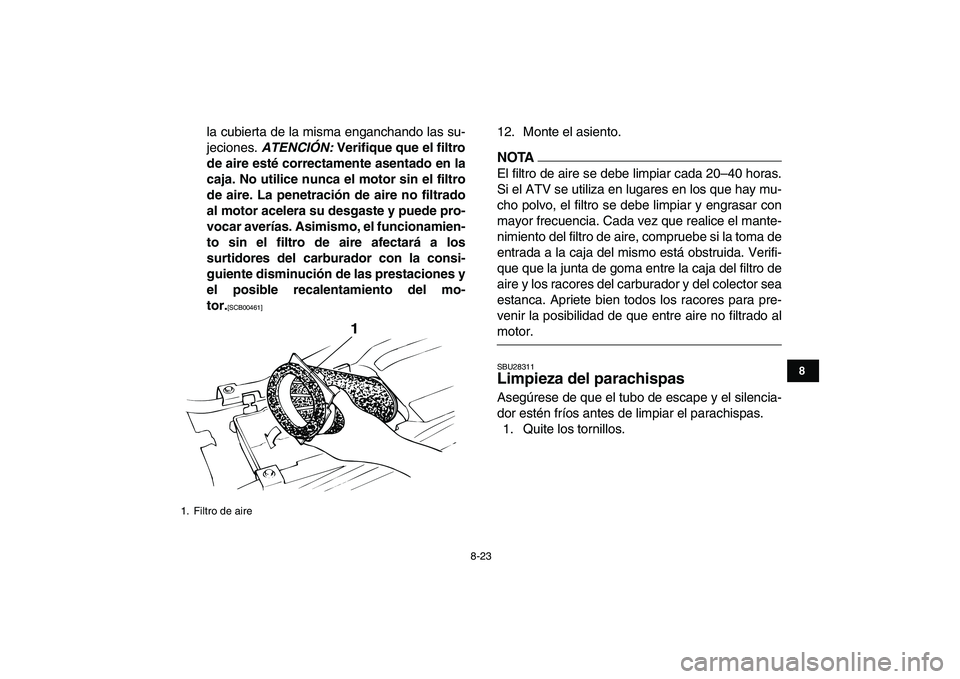

la cubierta de la misma enganchando las su-
jeciones.
ATENCIÓN:
Verifique que el filtro
de aire esté correctamente asentado en la
caja. No utilice nunca el motor sin el filtro
de aire. La penetración de aire no filtrado
al motor acelera su desgaste y puede pro-
vocar averías. Asimismo, el funcionamien-
to sin el filtro de aire afectará a los
surtidores del carburador con la consi-
guiente disminución de las prestaciones y
el posible recalentamiento del mo-
tor.
[SCB00461]
12. Monte el asiento.NOTA

El filtro de aire se debe limpiar cada 20–40 horas.
Si el ATV se utiliza en lugares en los que hay mu-
cho polvo, el filtro se debe limpiar y engrasar con
mayor frecuencia. Cada vez que realice el mante-
nimiento del filtro de aire, compruebe si la toma de
entrada a la caja del mismo está obstruida. Verifi-
que que la junta de goma entre la caja del filtro de
aire y los racores del carburador y del colector sea
estanca. Apriete bien todos los racores para pre-
venir la posibilidad de que entre aire no filtrado al
motor.
SBU28311
Limpieza del parachispas
Asegúrese de que el tubo de escape y el silencia-
dor estén fríos antes de limpiar el parachispas.
1. Quite los tornillos.
1. Filtro de aire
1

8-24
1
2
3
4
5
6
78
9
10
11

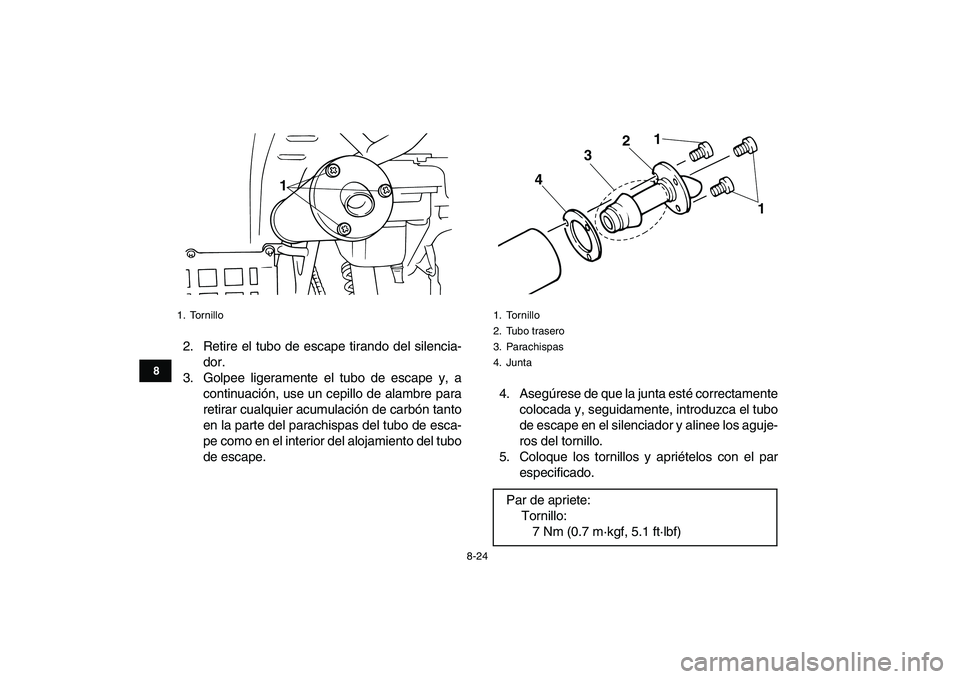

2. Retire el tubo de escape tirando del silencia-
dor.
3. Golpee ligeramente el tubo de escape y, a
continuación, use un cepillo de alambre para
retirar cualquier acumulación de carbón tanto
en la parte del parachispas del tubo de esca-
pe como en el interior del alojamiento del tubo
de escape.4. Asegúrese de que la junta esté correctamente
colocada y, seguidamente, introduzca el tubo
de escape en el silenciador y alinee los aguje-
ros del tornillo.
5. Coloque los tornillos y apriételos con el par
especificado.
1. Tornillo
1

1. Tornillo
2. Tubo trasero
3. Parachispas
4. Junta
Par de apriete:
Tornillo:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
2
3
41
1

8-25
1
2
3
4
5
6
78
9
10
11
ADVERTENCIA

SWB02340
No ponga el motor en marcha al limpiar el pa-
rachispas, podría causar lesiones a los ojos,
quemaduras, envenenamiento de monóxido
de carbono e incluso la muerte, y además, un
incendio. Deje siempre que el sistema de esca-
pe se enfríe antes de tocar ninguno de sus
componentes.
SBU23994
Modificación de los ajustes del
carburador
En tiempo muy frío, es necesario modificar los
ajustes de los carburadores para mantener las
prestaciones óptimas del motor y evitar averías.
ADVERTENCIA

SWB01990

Un ajuste incorrecto de los carburadores
puede impedir su correcto funcionamiento,
e incluso causar un accidente, o bien po-
drían perder gasolina, con el riesgo de in-
cendio que ello implica.

Los ajustes del carburador sólo deben lle-
varse a cabo en un concesionario Yamaha.
No intente llevar a cabo estos procedimien-tos si no dispone de las herramientas y co-
nocimientos de mecánica necesarios.

No lleve a cabo este procedimiento si el mo-
tor está caliente. Coloque un trapo debajo de
cada carburador para recoger la gasolina de-
rramada. Absorba completamente la gasoli-
na derramada.

Tras ajustar los carburadores, compruebe
siempre el funcionamiento de la maneta de
aceleración, antes de poner en marcha el
ATV, a fin de asegurarse de que funciona co-
rrectamente.
Ajustes estándar

Surtidor principal #200
Posición del clip de las agujas Ranura 3
Tornillo de aire piloto 2.0 giros hacia fuera

8-26
1
2
3
4
5
6
78
9
10
11

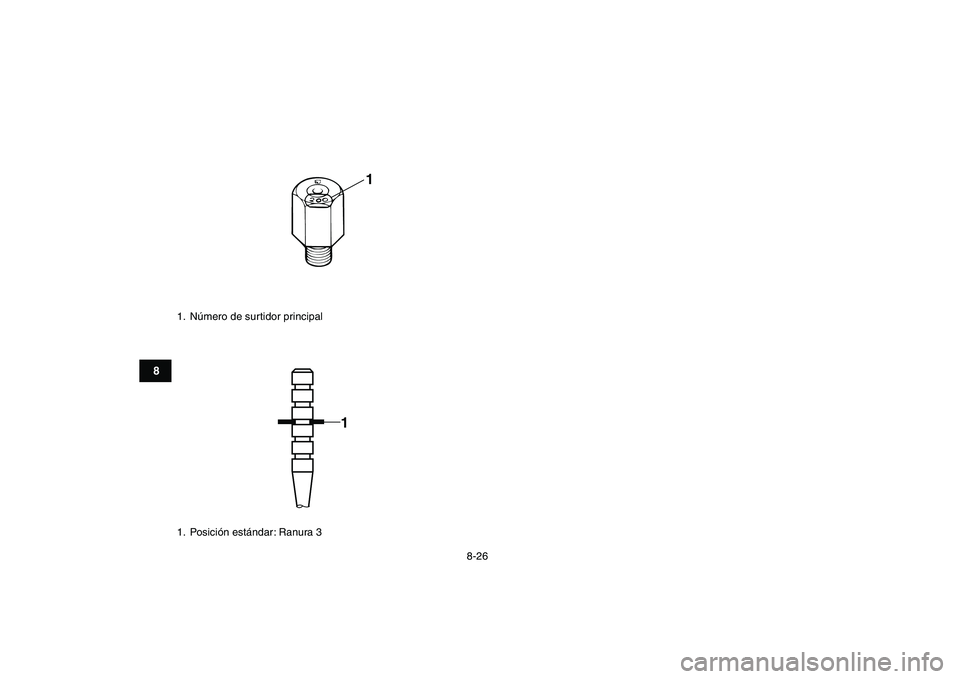

1. Número de surtidor principal
1. Posición estándar: Ranura 3
1
1

8-27
1
2
3
4
5
6
78
9
10
11

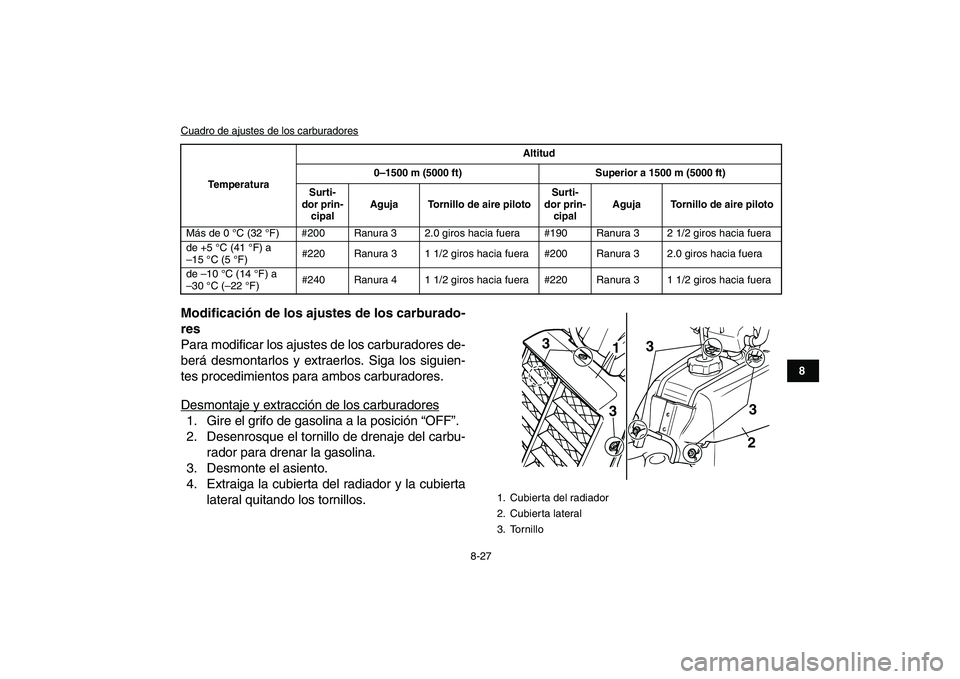

Cuadro de ajustes de los carburadores
Modificación de los ajustes de los carburado-
res
Para modificar los ajustes de los carburadores de-
berá desmontarlos y extraerlos. Siga los siguien-
tes procedimientos para ambos carburadores.
Desmontaje y extracción de los carburadores
1. Gire el grifo de gasolina a la posición “OFF”.
2. Desenrosque el tornillo de drenaje del carbu-
rador para drenar la gasolina.
3. Desmonte el asiento.
4. Extraiga la cubierta del radiador y la cubierta
lateral quitando los tornillos.

TemperaturaAltitud
0
–1500 m (5000 ft) Superior a 1500 m (5000 ft)
Surti-
dor prin-
cipalAguja Tornillo de aire pilotoSurti-
dor prin-
cipalAguja Tornillo de aire piloto

Más de 0 °C (32 °F) #200 Ranura 3 2.0 giros hacia fuera #190 Ranura 3 2 1/2 giros hacia fuera
de +5 °C (41 °F) a
–15 °C (5 °F)#220 Ranura 3 1 1/2 giros hacia fuera #200 Ranura 3 2.0 giros hacia fuera
de –10 °C (14 °F) a
–30 °C (–22 °F)#240 Ranura 4 1 1/2 giros hacia fuera #220 Ranura 3 1 1/2 giros hacia fuera
1. Cubierta del radiador
2. Cubierta lateral
3. Tornillo
1
2 3 3
3
3

8-28
1
2
3
4
5
6
78
9
10
11

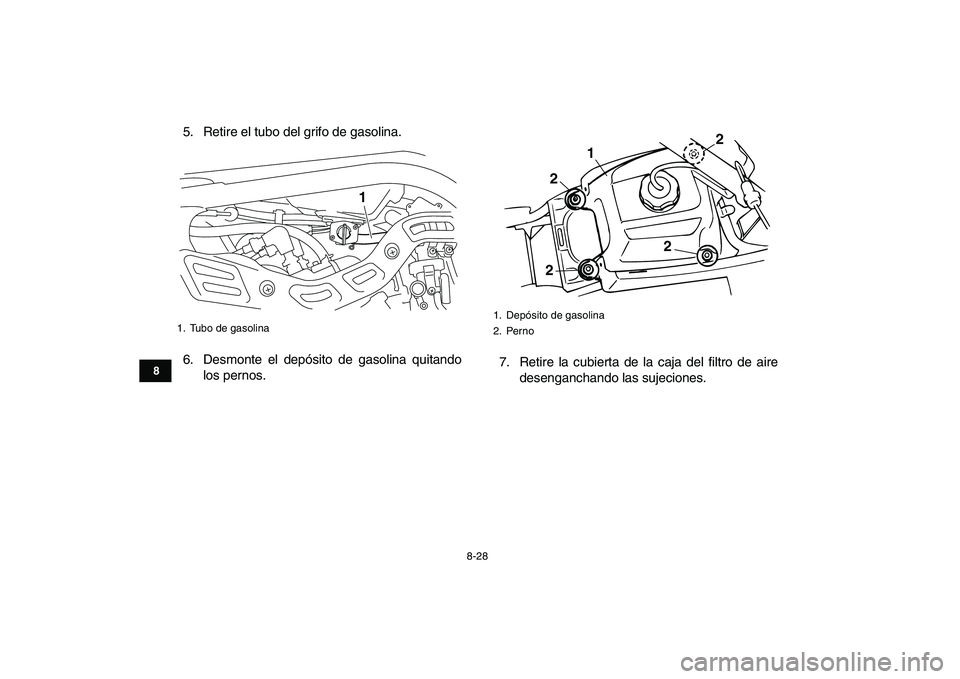

5. Retire el tubo del grifo de gasolina.
6. Desmonte el depósito de gasolina quitando
los pernos.7. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones.
1. Tubo de gasolina
1

1. Depósito de gasolina
2. Perno
1
2
22
2

8-29
1
2
3
4
5
6
78
9
10
11

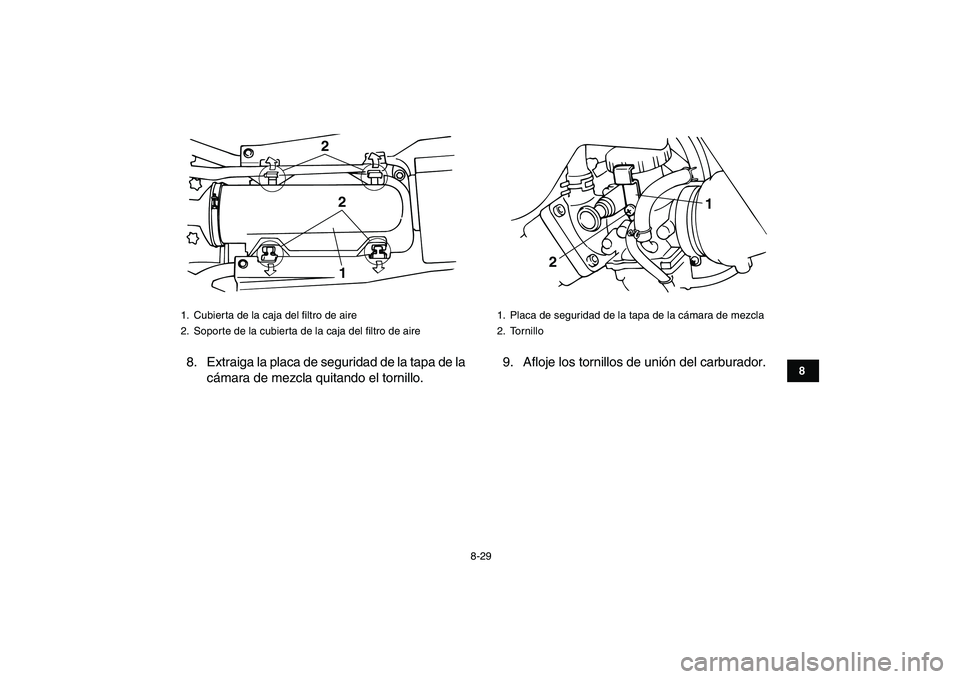

8. Extraiga la placa de seguridad de la tapa de la
cámara de mezcla quitando el tornillo.9. Afloje los tornillos de unión del carburador.
1. Cubierta de la caja del filtro de aire
2. Soporte de la cubierta de la caja del filtro de aire
1 2 2

1. Placa de seguridad de la tapa de la cámara de mezcla
2. Tornillo
21

8-30
1
2
3
4
5
6
78
9
10
11

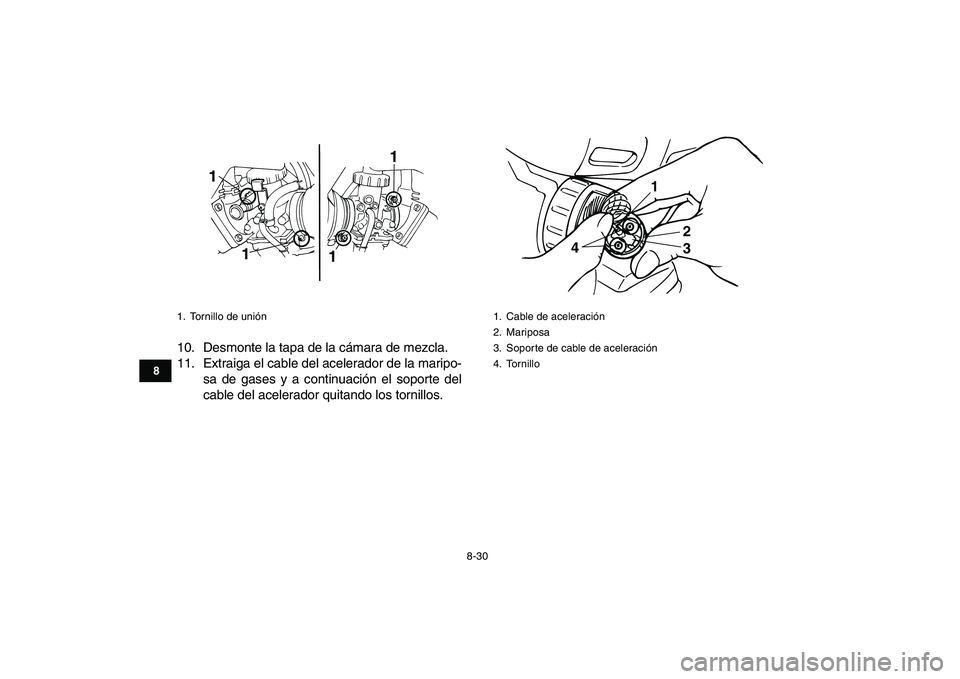

10. Desmonte la tapa de la cámara de mezcla.
11. Extraiga el cable del acelerador de la maripo-
sa de gases y a continuación el soporte del
cable del acelerador quitando los tornillos.
1. Tornillo de unión
1
11
1

1. Cable de aceleración
2. Mariposa
3. Soporte de cable de aceleración
4. Tornillo
1
2
3 4
