Замена лампы




Передние световые приборы

Откройте капот. Доступ к лампам
открывается с тыльной стороны
оптических блоков, для этого нужно
протянуть туда руку.
Чтобы открыть доступ к лампам,
необходимо снять защитные кожухи.
По завершении замены ламп все
операции на блоках производятся в
обратном порядке.

ЗАМЕНА ЛАМП

Типы ламп в световых приборах

Световые приборы Вашего автомобиля
оснащены лампами различных типов.
Как их извлекать:


1.
Тип A
Цельностеклянная лампа: осторожно
извлеките ее выводы из гнезд,
поскольку они вставлены под
значительным усилием.

2.
Тип B
Лампа с байонетным цоколем: слегка
нажмите на нее и поверните против
часовой стрелки.

3.
Тип C

Лампа с цилиндрической колбой:
разведите контакты в стороны.

4.
Тип D - E
Галогенная лампа: снимите пружинную
защелку с патрона.

Мойка автомобиля под струей высокого
давления
При смывании въевшейся грязи
высоконапорной струей не задерживайте
ее на оптических блоках, фонарях и краях
их стекол, чтобы не повредить защитное
лаковое
покрытие и уплотнительные
прокладки.

Замена лампы



1 - Фары ближнего света

Тип D
, H4 - 55W


- Снимите защитный кожух, повернув его
против часовой стрелки.

- Отсоедините колодку электрического
разъема.

- Снимите пружинную защелку, нажав на
два зажима.

- Замените лампу, аккуратно совместив
ее цоколь с направляющими пазами на
бл ок е.


2 - Стояночные огни

Тип A
, W5W - 5W


- Снимите защитный кожух, повернув его
против часовой стрелки.

- Извлеките держатель лампы, чтобы
достать лампу.

- Замените лампу.

3 - Фары дальнего света

Тип D
, H4 - 55W


- Снимите защитный кожух, повернув его
против часовой стрелки.

- Отсоедините колодку электрического
разъема.

- Снимите пружинную защелку, нажав на
два зажима.


- Извлеките держатель лампы.

- Замените лампу, аккуратно совместив
ее цоколь с направляющими пазами на
бл ок е.

4 - Указатели поворотов

Тип B,
PY21W - 21W с колбой желтого
цвета


- Поверните держатель лампы на
четверть оборота против часовой
стрелки.

- Извлеките сгоревшую лампу из
патрона, слегка нажав на нее и
повернув ее против
часовой стрелки.

- Замените лампу.
В случае затруднений, обратитесь
в сервисную сеть PEUGEOT или в
специализированный техцентр.


По завершении замены обязательно
проверьте и убедитесь, что фары
горят нормально.

5 - Противотуманные фары

Тип E,
H1 - 55W
Обратитесь в сервисную сеть PEUGEOT
или в специализированный техцентр.

14
5
7
СЛУЖБА БЫСТРОЙ ПОМОЩ
И



Замена лампы




Передний и задний плафоны


Тип C
, 12 V 10W - 10W


- Снимите плафон при помощи отвертки.

- Снимите крышку, чтобы открыть доступ
к лампе.

- Замените лампу, разведя в стороны
два контакта.

- Убедитесь, что новые лампы прочно
зажаты между контактами.

- Установите на место защитную крышку.

- Установите плафон на место и
убедитесь, что он
прочно закреплен.



Боковой повторитель указателя
поворота


Тип A
, WY5W - 5W с колбой желтого цвета


- Протолкните фонарь повторителя
назад и высвободите его.

- Удерживая за колодку разъема,
поверните держатель лампы влево на
четверть оборота.

- Поверните лампу влево на четверть
оборота.

- Выньте лампу и замените ее.

- При обратной установке оттяните
фонарь повторителя назад и вновь

протолкните его вперед.

14
6


Замена лампы




Задние фонари




- Определите, какая лампа сгорела, а
затем откройте задние двери.

- Отверните два винта отверткой из
штатного комплекта инструментов (за
водительским сиденьем) и извлеките
держатель лампы.

- Извлеките фонарный бл ок.

- Отсоедините колодку электрического
разъема.

- Извлеките держатель, разжав фиксаторы.

- Замените лампу.


Подсветка освещения номерного знака


Тип A,
C5W - 5W


- Нажмите в точке, указанной стрелкой,
и снимите прозрачный рассеиватель
фонаря.

- Замените лампу, разведя в стороны
контакты.

- Убедитесь, что новые лампы прочно
зажаты между контактами.

- Установите на место рассеиватель и
нажмите на него.
Дополнительную информацию о лампах
см. в таблице "Типы ламп в
световых
приборах".



1.
Стоп-сигналы
Тип B,
P2W - 21W

2.
Указатели поворотов
Тип B,
PY21W - 21W с колбой желтого
цвета

3.
Фонарь заднего хода


Тип B,
P21W - 21W

4.
Стояночные огни

/
Противотуманные
огни
Тип B,
P4/21W - 4 W/21W
На задних распашных дверях

На крышке багажного отделения

14
7
7
СЛУЖБА БЫСТРОЙ ПОМОЩ
И



Замена лампы




Третий стоп-сигнал


На задних распашных дверях



Tип B
, W5W - 5W (4 лампы)


- Открепите рассеиватель при
помощи штатной отвертки из набора
инструментов.

- Отсоедините колодку разъема.

- Сожмите оба фиксатора и выньте
держатель лампы.

- Извлеките сгоревшую лампу.

- Вставьте новую лампу.

На крышке багажного отделения

Тип B,
W5W - 5W (5 ламп)


- Откройте
крышку багажного отделения.

- Ослабьте два винта, удерживающие
крышку, затем снимите крышку.

- Извлеките патрон, сжав два зажима.

- Извлеките неисправную лампу.

- Замените лампу.


В случае затруднений обратитесь
в сервисную сеть PEUGEOT или в
специализированный техцентр.

14
8


Замена щетки стеклоочистителя

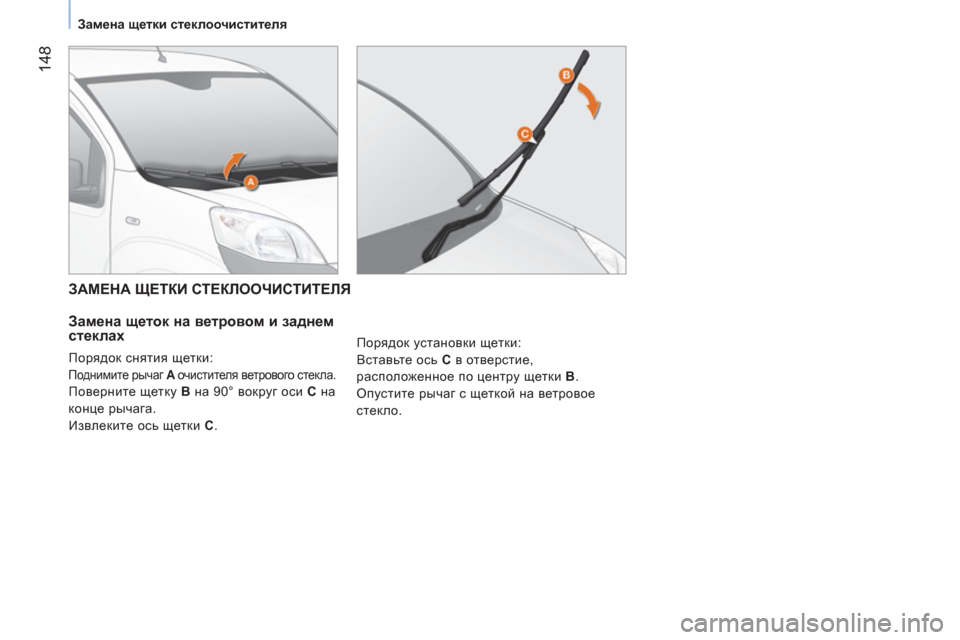

ЗАМЕНА ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ

Замена щеток на ветровом и заднем
стеклах

Порядок снятия щетки:

Поднимите рычаг A
очистителя ветрового стекла.

Поверните щетку B
на 90° вокруг оси C
на
конце рычага.
Извлеките ось щетки C
. Порядок установки щетки:
Вставьте ось C
в отверстие,
расположенное по центру щетки B
.
Опустите рычаг с щеткой на ветровое
стекло.

14
9
7
СЛУЖБА БЫСТРОЙ ПОМОЩ
И



Замена электрического предохранителя


ЗАМЕНА ПРЕДОХРАНИТЕЛЯ

Два бл ок а предохранителей расположены -
один в панели приборов со стороны
водителя, а другой - в моторном отсеке.


Снятие и установка предохранителя

Перед заменой сгоревшего
предохранителя необходимо выяснить
и устранить причину неисправности.
Номера предохранителей нанесены на
панели бл ок а предохранителей.
Пользуйтесь всегда специальным
пинцетом, чтобы извлечь предохранитель
из гнезда и проверить его.

Сгоревший электрический
предохранитель следует заменять
предохранителем только такого же
номинала.
Если новый предохранитель после
замены сразу выходит из строя,
обратитесь в сервисную сеть PEUGEOT
или в специализированный техцентр.
Доступ к предохранителям под панелью
управления


-
Для доступа к бл ок у предохранителей в панели
приборов, необходимо извлечь два винта при
помощи ключа зажигания и опустить бл ок.


Компания "Автомобили PEUGEOT"
не несет ответственности за
неисправности Вашего автомобиля,
вызванные установкой дополнительного
электрооборудования, не изготовленного
или не рекомендованного к
использованию торгово-сервисной
сетью PEUGEOT, либо установленного
с нарушением ее инструкций.
В особенности это относится к
подключенному электрооборудованию,
потребляющему в сумме ток более 10 мА.

A.
Исправный предохранитель.

B.
Неисправный предохранитель.


C.
Пинцет.


Доступ к предохранителям в моторном
отсеке


-
Для доступа к предохранителям в моторном
отсеке, отсоедините колодку разъема от
передней левой фары, а затем освободите от
фиксаторов крышку бл ок а предохранителей.

150


Замена электрического предохранителя




Таблица предохранителей со
стороны водителя


Предохранитель №




Номинальный ток




Защищаемая цепь


F12
7,5 A Правая фара ближнего света.

F13
7,5 A Левая фара ближнего света, корректор фар.

F31
5 A Выключатель питания ЭБУ двигателя.

F32
7,5 A

Головное освещение, передний плафон, включение заднего плафона.


F36
10 A Автомагнитола, цепь мобильного телефона, панель
управления кондиционером, диагностический разъем EOBD.

F37
5 A Стоп-сигнал, комбинация приборов.

F38
20 A Дверные замки.

F43
15 A Насос стеклоомывателя.

F47
20 A Стеклоподъемник двери водителя.

F48
20 A Стеклоподъемник двери пассажира.

F49
5 A ЭБУ парктроника, выключатель задних световых
приборов, наружные зеркала заднего вида
, датчик
контроля пространства салона.

F50
7,5 A ЭБУ системы подушек безопасности.

F51
7,5 A Контактор стоп-сигнала, контактор педали сцепления,
панель управления наружными зеркалами заднего вида,
система Bluetooth.

F53
5 A Комбинация приборов, задние противотуманные фонари.
