Page 17 of 340
.
15
Käyttöönotto

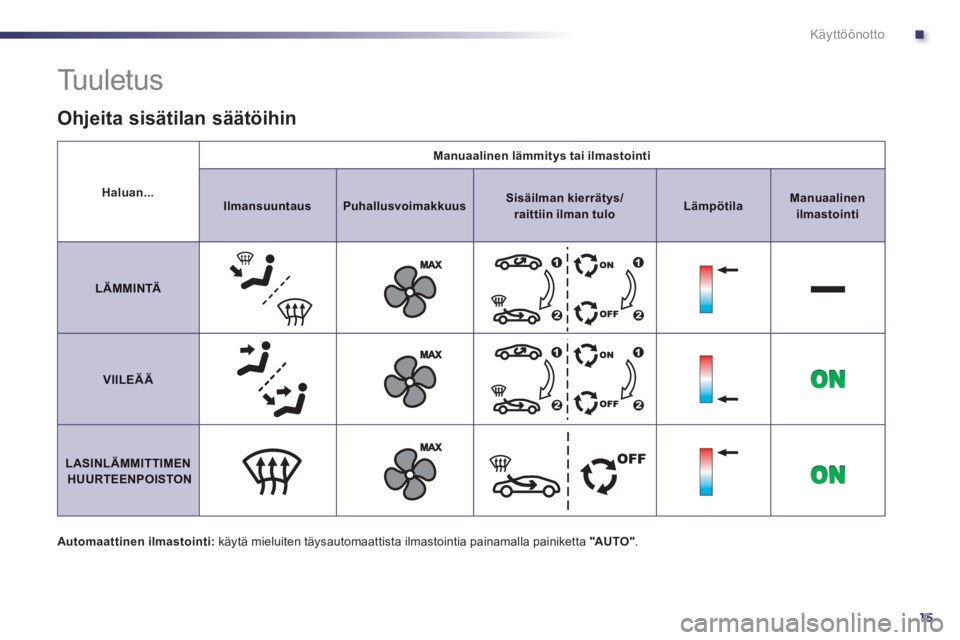

Haluan...
Manuaalinen lämmitys tai ilmastointi
IlmansuuntausPuhallusvoimakkuusSisäilman kierrätys/ raittiin ilman tuloLämpötilaManuaalinenilmastointi
LÄMMINTÄ
VIILEÄÄ
LASINLÄMMITTIMENHUURTEENPOISTON
Tu u l e t u s
Automaattinen ilmastointi:
käytä mieluiten täysautomaattista ilmastointia painamalla painiketta "AU TO".
Ohjeita sisätilan säätöihin
Page 18 of 340
16
Käyttöönotto

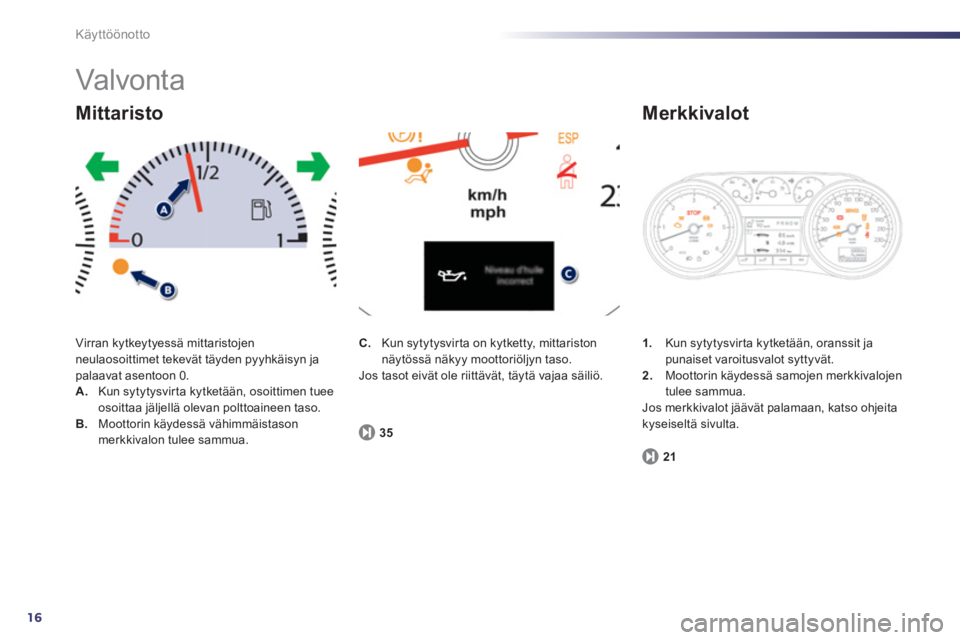

Valvont a
Virran kytkeytyessä mittaristojenneulaosoittimet tekevät täyden pyyhkäisyn ja palaavat asentoon 0. A.
Kun sytytysvirta kytketään, osoittimen tuee
osoittaa jäljellä olevan polttoaineen taso. B.Moottorin käydessä vähimmäistason merkkivalon tulee sammua.
Mittaristo
1. Kun sytytysvirta kytketään, oranssit japunaiset varoitusvalot syttyvät. 2.Moottorin käydessä samojen merkkivalojen
tulee sammua.
Jos merkkivalot jäävät palamaan, katso ohjeita kyseiseltä sivulta.
Merkkivalot
21
C.
Kun sytytysvirta on kytketty, mittariston
näytössä näkyy moottoriöljyn taso.
Jos tasot eivät ole riittävät, täytä vajaa säiliö.
3
5
Page 19 of 340
.
17
Käyttöönotto

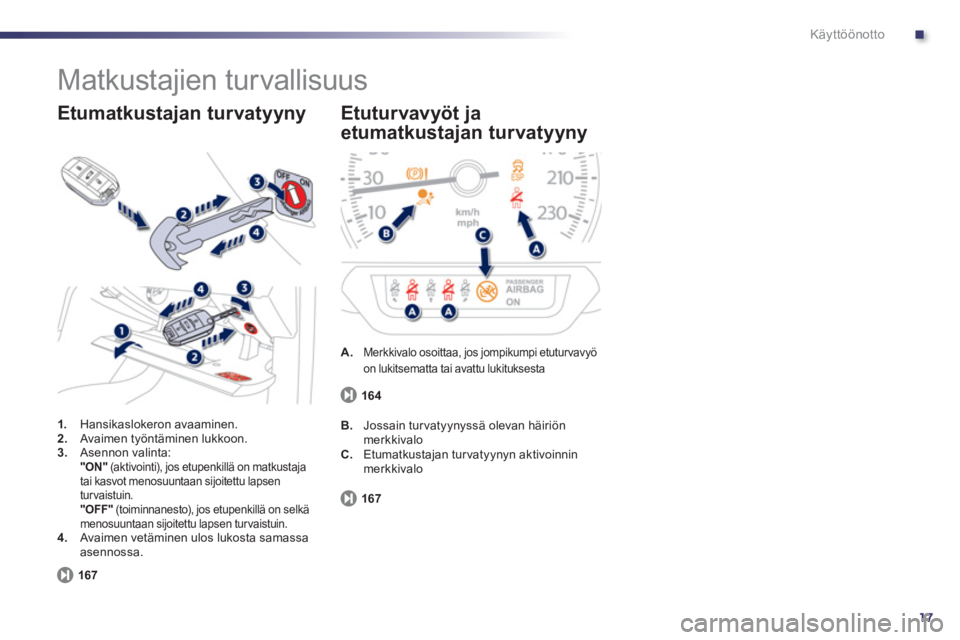

Matkustajien turvallisuus
1.
Hansikaslokeron avaaminen.2.Avaimen työntäminen lukkoon. 3.Asennon valinta:"ON"
(aktivointi), jos etupenkillä on matkustaja
tai kasvot menosuuntaan sijoitettu lapsen
turvaistuin. "OFF"(toiminnanesto), jos etupenkillä on selkä menosuuntaan sijoitettu lapsen turvaistuin. 4. Avaimen vetäminen ulos lukosta samassaasennossa.
Etumatkustajan turvatyyny
167
A.Merkkivalo osoittaa, jos jompikumpi etuturvavyö on lukitsematta tai avattu lukituksesta
Etuturvavyöt ja
etumatkustajan turvatyyny
167 B
. Jossain turvatyynyssä olevan häiriön
merkkivaloC. Etumatkustajan turvatyynyn aktivoinnin
merkkivalo
164
Page 20 of 340

18
i
!
Käyttöönotto

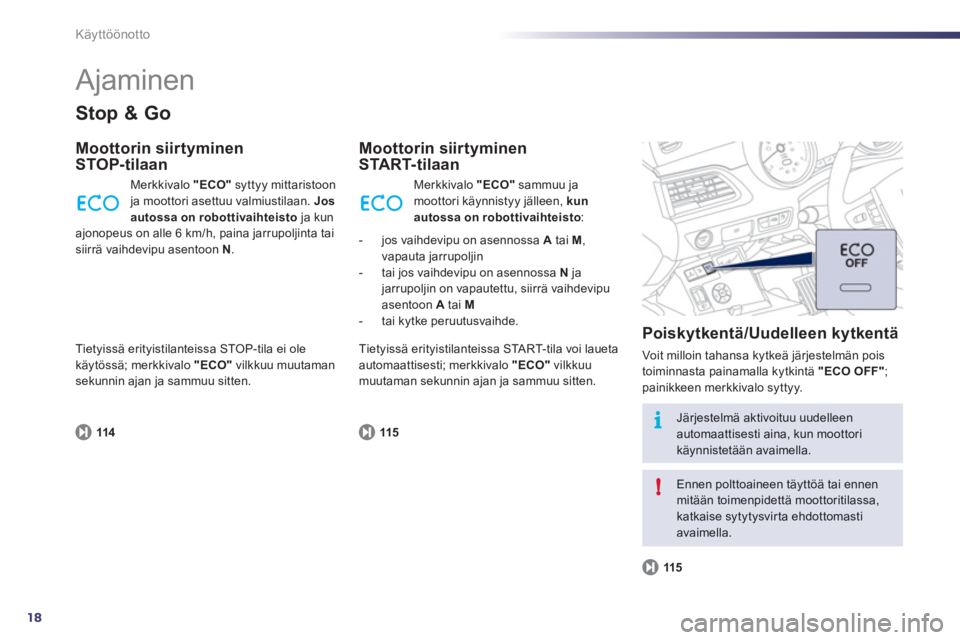

Ajaminen
Stop & Go
Moottorin siirtyminen
STOP-tilaan
114
Merkkivalo "ECO"syttyy mittaristoon ja moottori asettuu valmiustilaan. Jos
autossa on robottivaihteisto ja kunajonopeus on alle 6 km/h, paina jarrupoljinta tai siirrä vaihdevipu asentoon N.
Moottorin siirtyminen
START-tilaan
Poisk
ytkentä/Uudelleen kytkentä
Voit milloin tahansa kytkeä järjestelmän pois
toiminnasta painamalla kytkintä "ECO OFF"
; painikkeen merkkivalo syttyy.
115
115
Järjestelmä aktivoituu uudelleenautomaattisesti aina, kun moottori käynnistetään avaimella.
Ennen polttoaineen täyttöä tai ennen mitään toimenpidettä moottoritilassa, katkaise sytytysvirta ehdottomasti avaimella. M
erkkivalo "ECO"
sammuu ja moottori käynnistyy jälleen, kun autossa on robottivaihteisto:
- jos vaihdevipu on asennossa A
tai M,vapauta jarrupoljin
- tai jos vaihdevipu on asennossa Nja jarrupoljin on vapautettu, siirrä vaihdevipuasentoon A
tai M
- tai kytke peruutusvaihde.
Tiet
yissä erityistilanteissa STOP-tila ei ole
käytössä; merkkivalo "ECO"vilkkuu muutaman sekunnin ajan ja sammuu sitten. Tiet
yissä erityistilanteissa START-tila voi laueta
automaattisesti; merkkivalo "ECO"vilkkuumuutaman sekunnin ajan ja sammuu sitten.
Page 21 of 340
.
19
Käyttöönotto

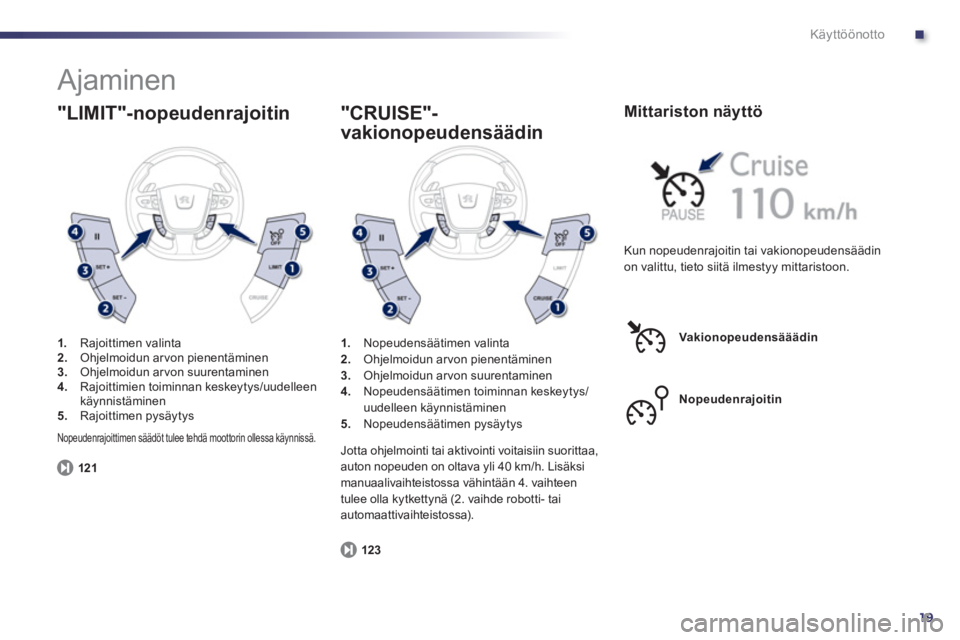

Ajaminen
1.
Rajoittimen valinta2.Ohjelmoidun arvon pienentäminen3.Ohjelmoidun arvon suurentaminen4.
Rajoittimien toiminnan keskeytys/uudelleen
käynnistäminen
5. Rajoittimen pysäytys
"LIMIT"-nopeudenrajoitin
121
1.Nopeudensäätimen valinta
2. Ohjelmoidun ar von pienentäminen 3.
Ohjelmoidun ar von suurentaminen 4.
Nopeudensäätimen toiminnan keskeytys/uudelleen käynnistäminen
5. Nopeudensäätimen pysäytys
"CRUISE"-
vakionopeudensäädin
123 Kun nopeudenra
joitin tai vakionopeudensäädin on valittu, tieto siitä ilmestyy mittaristoon.
Mittariston näyttö
Vakionopeudensääädin
Nopeudenra
joitin
Nopeudenrajoittimen säädöt tulee tehdä moottorin ollessa käynnissä.Jotta ohjelmointi tai aktivointi voitaisiin suorittaa, auton nopeuden on oltava yli 40 km/h. Lisäksi
manuaalivaihteistossa vähintään 4. vaihteen
tulee olla kytkettynä (2. vaihde robotti- taiautomaattivaihteistossa).
Page 22 of 340
20
Hallintalaitteet
Bensiini-/dieselmoottorin mittaristo
Kierroslukumittari (x 1 000 r/min tai rpm), moottorinmukainen mitta-asteikko(bensiini tai diesel) 2.
Moottoriöljyn lämpötilan mittari 3.Polttoaineen mittatikku4.
Jäähdytysnesteen lämpötilan mittari5.
Nopeusmittari (km/h tai mph)6.Nopeudensäätimen tai -rajoittimen ohjeet
7. Käsivalintaisen vaihteiston vaihteenvaihdon osoitin tai automatisoidun BMP-vaihteiston
tai automaattivaihteiston valitsimen asento ja vaihdeA
.Yleisvalaistuksen himmennin
B.Varoitusnäyttö
Huoltomuistutin. C.Osamatkamittarin nollaaminen.
8.
Näyttöalue: varoitusviestit tai toimintojen
tila, ajotietokone 9.Osamatkamittari (kilometreinä tai maileina)
10. Automaattinen pyyhintä Huollon osoitin
(kilometreinä tai maileina), jonka jälkeen
matkamittari.
Nämä kaksi tietoa näkyvät näytöllä
peräjälkeen, kun sytytysvirta kytketään.
Mittarit ja näytöt
Ohjauspainikkeet
Page 23 of 340

1
21
!
Hallintalaitteet

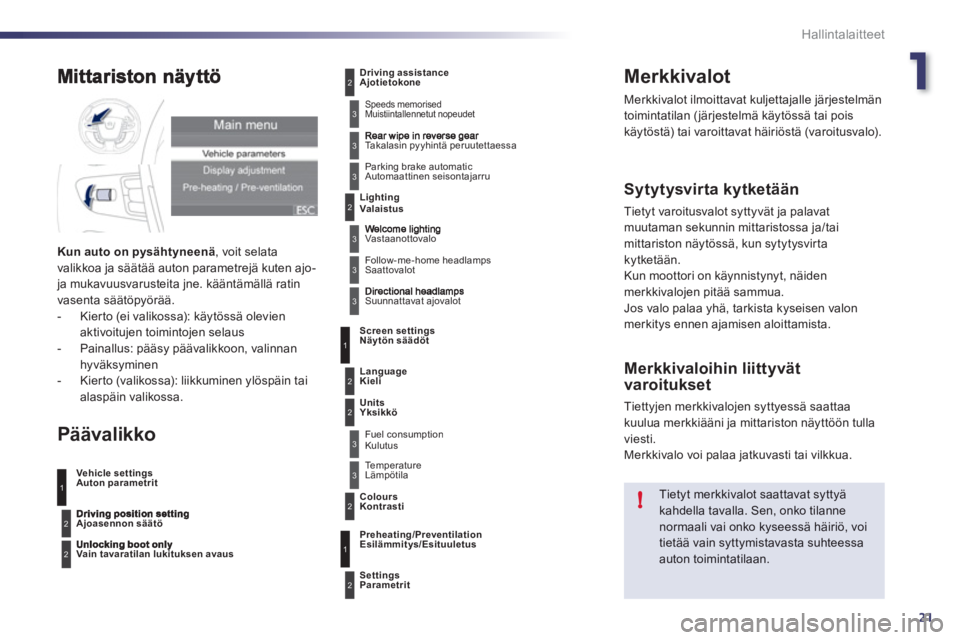

Merkkivalot
Merkkivalot ilmoittavat kuljettajalle järjestelmän
toimintatilan (järjestelmä käytössä tai pois
käytöstä) tai varoittavat häiriöstä (varoitusvalo).
Sytytysvir ta kytketään
Tietyt varoitusvalot syttyvät ja palavat
muutaman sekunnin mittaristossa ja/tai
mittariston näytössä, kun sytytysvirta
kytketään.
Kun moottori on käynnistynyt, näiden
merkkivalojen pitää sammua.
Jos valo palaa yhä, tarkista kyseisen valon
merkitys ennen ajamisen aloittamista.
Merkkivaloihin liittyvät
varoitukset
Tiettyjen merkkivalojen syttyessä saattaa
kuulua merkkiääni ja mittariston näyttöön tulla
viesti.
Merkkivalo voi palaa jatkuvasti tai vilkkua.
Tietyt merkkivalot saattavat syttyä kahdella tavalla. Sen, onko tilanne normaali vai onko kyseessä häiriö, voi
tietää vain syttymistavasta suhteessa auton toimintatilaan.
1
2
2
2
3
3
3
2
3
3
Kun auto on pysähtyneenä, voit selata
valikkoa ja säätää auton parametrejä kuten ajo- ja mukavuusvarusteita jne. kääntämällä ratin
vasenta säätöpyörää.
- Kierto (ei valikossa): käytössä olevienaktivoitujen toimintojen selaus
- Painallus: pääsy päävalikkoon, valinnan hyväksyminen
- Kierto (valikossa): liikkuminen ylöspäin taialaspäin valikossa.
Päävalikko
Auton parametrit N
äytön säädöt
Esilämmitys/Esituuletus
Driving position settingAjoasennon säätö
Unlocking boot onlyVain tavaratilan lukituksen avaus
Ajotietokone
Speeds memorisedMuistiintallennetut nopeudet
Rear wipe in reverse gearTakalasin pyyhintä peruutettaessa
Parking brake automati
cAutomaattinen seisontajarru
Valaistus
Welcome lightingVastaanottovalo
Follow-me-home headlamps
Saattovalot
Directional headlampsSuunnattavat ajovalot
Parametrit
Kieli
Yksikkö
Kulutus
L
ämpötila
Kontrasti
3
1
2
2
3
2
3
1
2
Vehicle set tings
Screen settings
Preheating/Preventilation
Driving position settingDriving position setting
Unlocking boot onlyUnlocking boot only
Driving assistance
Rear wipe in reverse gearRear wipe in reverse gear
Lighting
Welcome lightingWelcome lighting
Directional headlampsDirectional headlamps
Settings
Language
Units
Fuel consumption
Te mperature
Colours
Page 24 of 340
22
i
Hallintalaitteet
Järjestelmien käyttöönoton merkkivalot
Kun jokin näistä merkkivaloista syttyy mittaristoon ja/tai mittariston näyttöön, se merkitsee, että vastaava järjestelmä on toiminnassa.
MerkkivaloTilaSyyToimenpiteet/Huomioitavaa
Vasen suuntavalovilkkuu.Valokytkintä painetaan alaspäin.
Oikea
suuntavalov
ilkkuu.Valokytkintä nostetaan ylöspäin.
Seisontavalotyhtäjaksoisesti. Valokytkin on "Seisontavalot"-asennossa.
Lähivalotyhtäjaksoisesti.Valokytkin on "Lähivalot"-asennossa.
Kaukovalotyhtäjaksoisesti. Valokytkintä vedetään itseä päin. Vedä kytkintä uudelleen, kun haluat vaihtaa
kaukovalot lähivaloihin.
Etusumuvalotyhtäjaksoisesti. Etusumuvalot ovat päällä. Kierrä kytkimen rengasta kaksi kertaa taaksepäin sumuvalojen käytöstä poistamiseksi.
Takasumuvalotyhtäjaksoisesti. Takasumuvalot ovat päällä.Kierrä kytkimen rengasta taaksepäin sumuvalojen
käytöstä poistamiseksi.
Katso lisätietoja valokytkimestä kappaleesta "Näkyvyys".
