2011 Peugeot 508 Omistajan käsikirja (in Finnish)

8
183
i
Hyödyllisiä tietoja

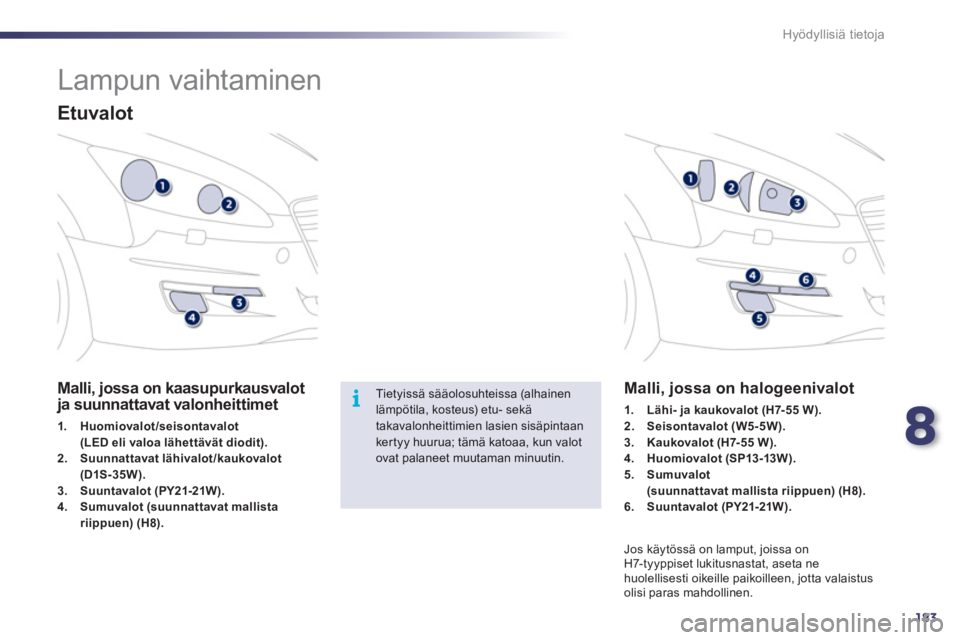

Lampun vaihtaminen


Etuvalot
Malli, jossa on kaasupurkausvalotja suunnattavat valonheittimet
1.Huomiovalot/seisontavalot (LED eli valoa lähettävät diodit).2.Suunnattavat lähivalot/kaukovalot(D1S-35W).3.Suuntavalot (PY21-21W)
. 4.Sumuvalot (suunnattavat mallistariippuen) (H8).
Malli, jossa on halogeenivalot
1.Lähi- ja kaukovalot (H7-55 W).2.Seisontavalot (W5-5W).3.Kaukovalot (H7-55 W).4.Huomiovalot (SP13-13W).5.Sumuvalot(suunnattavat mallista riippuen) (H8).6.Suuntavalot (PY21-21W).
Jos käytössä on lamput, joissa on H7- tyyppiset lukitusnastat, aseta nehuolellisesti oikeille paikoilleen, jotta valaistusolisi paras mahdollinen.

Tietyissä sääolosuhteissa (alhainenlämpötila, kosteus) etu- sekä takavalonheittimien lasien sisäpintaankertyy huurua; tämä katoaa, kun valotovat palaneet muutaman minuutin.

184
!!
Hyödyllisiä tietoja

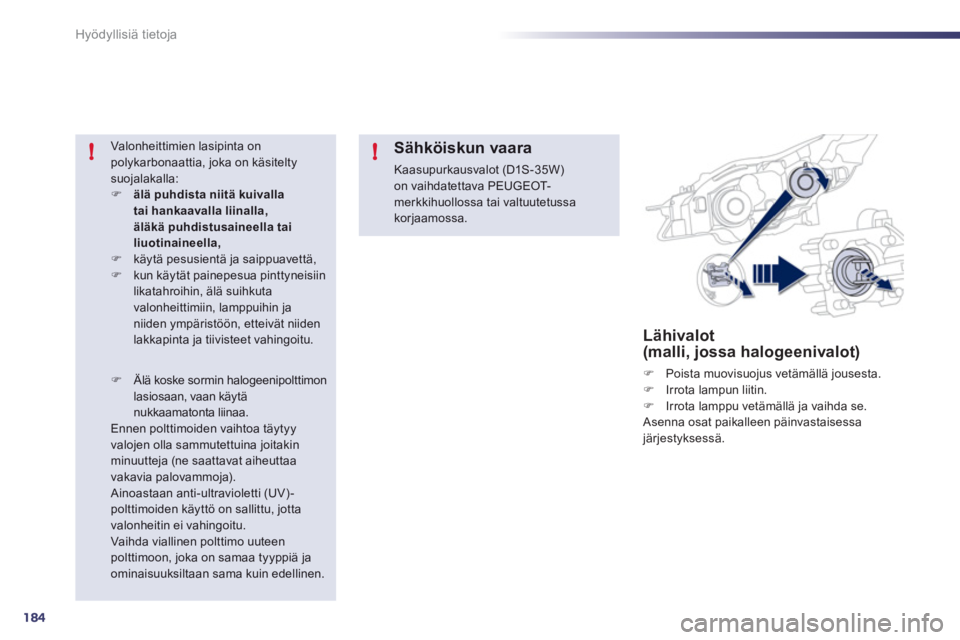

Lähivalot(malli, jossa halogeenivalot)
) Poista muovisuojus vetämällä jousesta. )
Irrota lampun liitin.)
Irrota lamppu vetämällä ja vaihda se.
Asenna osat paikalleen päinvastaisessajärjestyksessä.


Valonheittimien lasipinta on
polykarbonaattia, joka on käsitelty suojalakalla: )älä puhdista niitä kuivallatai hankaavalla liinalla, äläkä puhdistusaineella tai liuotinaineella,)käytä pesusientä ja saippuavettä, )kun käytät painepesua pinttyneisiinlikatahroihin, älä suihkutavalonheittimiin, lamppuihin janiiden ympäristöön, etteivät niiden lakkapinta ja tiivisteet vahingoitu.
Sähköiskun vaara
Kaasupurkausvalot (D1S-35W)on vaihdatettava PEUGEOT-merkkihuollossa tai valtuutetussakorjaamossa.
)Älä koske sormin halogeenipolttimonlasiosaan, vaan käytänukkaamatonta liinaa. Ennen polttimoiden vaihtoa täytyy
valojen olla sammutettuina joitakin minuutteja (ne saattavat aiheuttaa vakavia palovammoja). Ainoastaan anti-ultravioletti (UV)-polttimoiden käyttö on sallittu, jottavalonheitin ei vahingoitu. Vaihda viallinen polttimo uuteenpolttimoon, joka on samaa tyyppiä jaominaisuuksiltaan sama kuin edellinen.

8
185
i
Hyödyllisiä tietoja

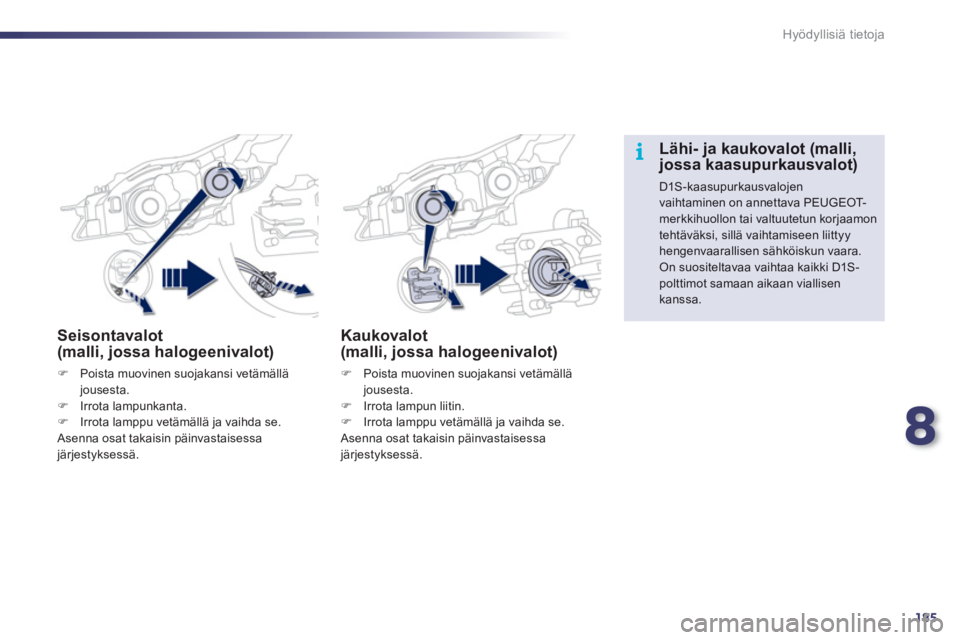

Seisontavalot (malli, jossa halogeenivalot)
)Poista muovinen suojakansi vetämällä jousesta. )Irrota lampunkanta.)Irrota lamppu vetämällä ja vaihda se.
Asenna osat takaisin päinvastaisessajärjestyksessä.

Kaukovalot(malli, jossa halogeenivalot)
)
Poista muovinen suojakansi vetämälläjousesta.)
Irrota lampun liitin. )
Irrota lamppu vetämällä ja vaihda se.
Asenna osat takaisin päinvastaisessa järjestyksessä.









Lähi- ja kaukovalot (malli,
jossa kaasupurkausvalot)

D1S-kaasupurkausvalojenvaihtaminen on annettava PEUGEOT-merkkihuollon tai valtuutetun korjaamontehtäväksi, sillä vaihtamiseen liittyy hengenvaarallisen sähköiskun vaara. On suositeltavaa vaihtaa kaikki D1S-polttimot samaan aikaan viallisenkanssa.

186
Hyödyllisiä tietoja
) Käännä pyörä kokonaan sisäänpäin, jotta pääset helposti käsiksi puskuriin. )
Irrota pyöräkotelossa sijaitsevan luukun
kaksi kiinnitysruuvia. ) Raota puskuria.
)Käännä lampunkannatinta neljäsosakierros ja irrota se. )Irrota lampunkannattimen liitin.)Vedä lamppu ir ti ja vaihda se.
Asenna osat takaisin päinvastaisessa järjestyksessä.Lamppujen vaihtamisessa voit myös kääntyäPEUGEOT- merkkihuollon tai valtuutetun korjaamon puoleen.

8
187
Hyödyllisiä tietoja
Suuntavalot
)Asetu makuulleen auton alle.)Irrota ruuvi, joka pitää suojusta korin alla.)Irrota korin alla oleva suojus.
) Kierrä lampunkantaa neljäsosakierroksen
verran ja irrota se.) Vaihda viallinen lammpu.
Asenna osat takaisin paikalleen
päinvastaisessa järjestyksessä.
Voit antaa lamput myös PEUGEOT-
merkkihuollon tai valtuutetun korjaamon
vaihdettavaksi.Sivusuuntavalot
Lamppujen vaihtaminen on annettava
PEUGEOT-merkkihuollon tai valtuutetun korjaamon tehtäväksi.
Taustapeilien kohdevalot
LED-loistevalojen vaihtaminen on annettava
PEUGEOT-merkkihuollon tai valtuutetun korjaamon tehtäväksi.

188
i
Hyödyllisiä tietoja
1.Jarruvalo (LED eli valoa lähettävät diodit)2. Peruutusvalo (P21W)3.Suuntavalot (PY21Wkeltainen)4.Seisontavalot (LED eli valoa lähettävätdiodit)5.Sumuvalot (H21W) .
Takavalot (sedan)
Peruutus-, suunta- ja sumuvalot
) Avaa tavaratila ja sen jälkeen muoviluukku.)
Poista valon kaksi kiinnitysmutteria.)
Ota valo varovasti ulos ulkopuolelta. )
Irrota valon sähköliitin.
)Vedä viittä jousta erilleen ja irrota
lamppujen kannatin.)Käännä lamppua neljäsosakierros ja
vaihda se.
Asenna lopuksi osat takaisin päinvastaisessajärjestyksessä.




LED-diodivalojen vaihtaminen

Jos LED-valo pitää vaihtaa, ota yhteyttäPEUGEOT -huoltokorjaamoon tai valtuutettuun korjaamoon.

8
189
i
Hyödyllisiä tietoja
1.Jarruvalo (LED eli valoa lähettävät diodit)2.Peruutusvalo (W19W)3.Suuntavalot (PY21W keltainen)4.Seisontavalot (LED eli valoa lähettävätdiodit)5.Sumuvalot (LED eli valoa lähettävät diodit) .

Takavalot (SW)
)
Avaa tavaratila ja irrota luukku. )
Irrota tiiviste.)
Irrota valon sähköliitin. )
Irrota valon kiinnitysmutteri.
Suuntavalot(puskureissa)
)
Ota valo varovasti ulos ulkopuolelta.)
Poista tiiviste.)
Irrota lampun kannatin. )
Käännä lamppua neljäsosakierros ja
vaihda se.
Asenna lopuksi osat takaisin päinvastaisessa järjestyksessä.



LED-diodivalojen vaihtaminen
Jos LED-valo pitää vaihtaa, ota yhteyttä PEUGEOT -huoltokorjaamoon taivaltuutettuun korjaamoon.

190
Hyödyllisiä tietoja
Peruutusvalot (tavaratilan luukku)
)Avaa tavaratilan luukku ja irrota pääsykansi. )Irrota valon sähköliitin. )Irrota valon kiinnitysmutteri.
) Ota valo varovasti ulos ulkopuolelta. )
Poista tiiviste. )Käännä lamppua neljäsosakierros ja
vaihda se.
Asenna lopuksi osat takaisin päinvastaisessajärjestyksessä.
