2011 Peugeot 508 Omistajan käsikirja (in Finnish)

8
191
Hyödyllisiä tietoja

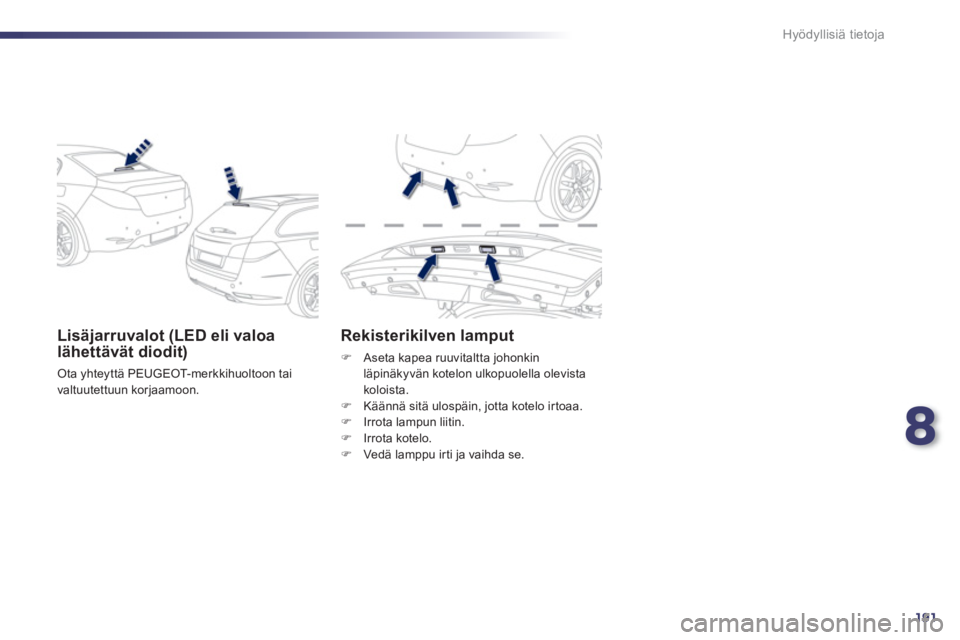

Lisäjarruvalot (LED eli valoa lähettävät diodit)
Ota yhteyttä PEUGEOT-merkkihuoltoon tai
valtuutettuun korjaamoon.

Rekisterikilven lamput
)
Aseta kapea ruuvitaltta johonkinläpinäkyvän kotelon ulkopuolella olevista koloista.)
Käännä sitä ulospäin, jotta kotelo irtoaa. )
Irrota lampun liitin. )
Irrota kotelo. )
Vedä lamppu irti ja vaihda se.

192
i
!
Hyödyllisiä tietoja

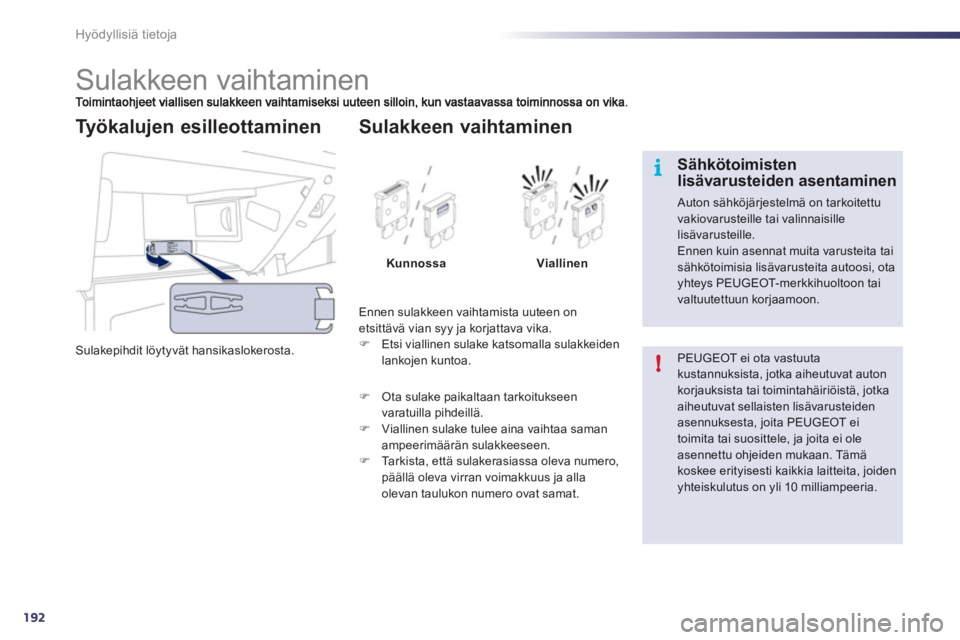

Sulakkeen vaihtaminen
Sulakepihdit löytyvät hansikaslokerosta.
Työkalujen esilleottaminen

Ennen sulakkeen vaihtamista uuteen onetsittävä vian syy ja korjattava vika.)
Etsi viallinen sulake katsomalla sulakkeidenlankojen kuntoa.


Sulakkeen vaihtaminen
KunnossaViallinen
)
Ota sulake paikaltaan tarkoitukseen
varatuilla pihdeillä. ) Viallinen sulake tulee aina vaihtaa saman
ampeerimäärän sulakkeeseen.) Tarkista, että sulakerasiassa oleva numero,
päällä oleva virran voimakkuus ja allaolevan taulukon numero ovat samat.

PEUGEOT ei ota vastuuta kustannuksista, jotka aiheutuvat autonkorjauksista tai toimintahäiriöistä, jotkaaiheutuvat sellaisten lisävarusteiden asennuksesta, joita PEUGEOT ei
toimita tai suosittele, ja joita ei ole asennettu ohjeiden mukaan. Tämäkoskee erityisesti kaikkia laitteita, joiden yhteiskulutus on yli 10 milliampeeria.


Sähkötoimistenlisävarusteiden asentaminen

Auton sähköjärjestelmä on tarkoitettuvakiovarusteille tai valinnaisille lisävarusteille. Ennen kuin asennat muita varusteita taisähkötoimisia lisävarusteita autoosi, ota yhteys PEUGEOT-merkkihuoltoon tai valtuutettuun korjaamoon.

8
193
Hyödyllisiä tietoja
Sulakerasia on sijoitettu kojelaudan alaosaan (vasemmalle).

Sulakkeiden esilleottaminen
)Avaa taittuva paneeli ja vedä se kevyesti
vastekohtien yli.


Sulake Nro

Virta (A)
To i m i n n o t

F6 A tai
B15
Autoradio
F
83 Hälytin
F1
310 Etuosan savukkeensytytin
F1410
Etuosan 12 V:n pistorasia
F1
63 Takaosan kattovalo, takaosan kartanlukuvalot
F17
3 Etuosan kattovalo, ehostuspeili
F2
8 A tai B15 Autoradio
F3
020 Takalasinpyyhin
F32 10
A
udiovahvistin

194
Hyödyllisiä tietoja
Sulake Nro

Virta (A)

To i m i n n o t
F3
15 Kuljettajanpuoleinen lasinnostimien kytkinpaneeli, takaistuinten 12 V:n pistorasia
F415
Tavaratilan 12 V:n pistorasia
F530 Jaksottainen lasinnostin takana
F630 Jaksottainen lasinnostin edessä
F1120
Perävaunukytkennän ohjausyksikkö
F12 20
Audiovahvistin
F1
520
Kattoikkunan aurinkosuoja (SW)
F165 Kuljettajanpuoleinen lasinnostimien kytkinpaneeli

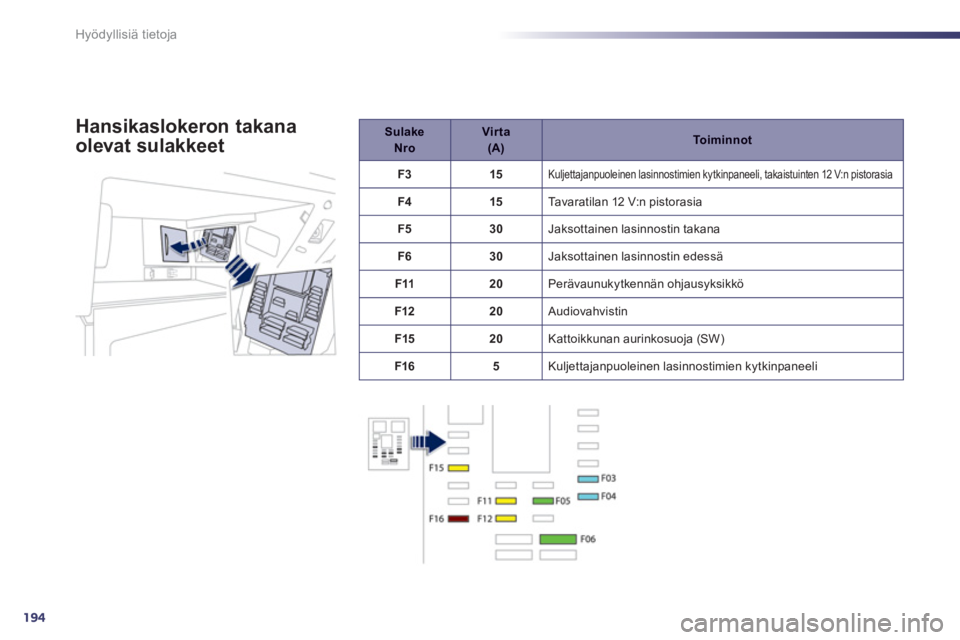

Hansikaslokeron takana
olevat sulakkeet

8
195
Hyödyllisiä tietoja

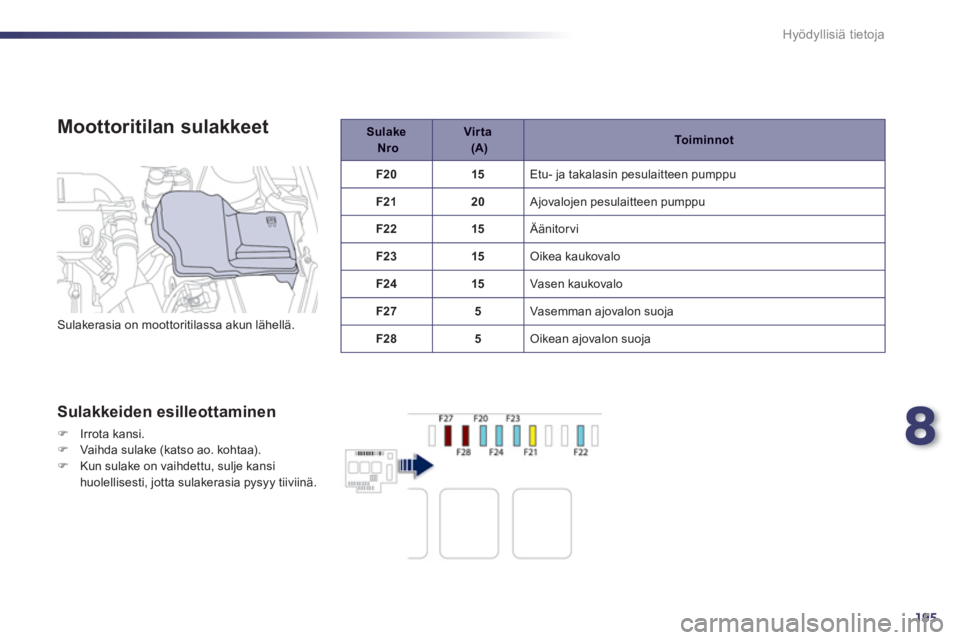

Moottoritilan sulakkeet


Sulakkeiden esilleottaminen
)Irrota kansi. )Vaihda sulake (katso ao. kohtaa).)Kun sulake on vaihdettu, sulje kansi huolellisesti, jotta sulakerasia pysyy tiiviinä.


Sulake Nro

Virta (A)
To i m i n n o t

F20 15
Etu-
ja takalasin pesulaitteen pumppu
F2
120 Ajovalojen pesulaitteen pumppu
F2215 Äänitorvi
F2
315 Oikea kaukovalo
F2
415 Vasen kaukovalo
F27 5
Vasemman a
jovalon suoja
F2
85 Oikean ajovalon suoja Sulakerasia on moottoritilassa akun lähellä.

196
i !
!
Hyödyllisiä tietoja










Akku 12 V Toimintatila, jolla ladataan purkautunut akku tai käynnistetään moottori toisella akulla.
Tämä tarra osoittaa, ettäkäytössä on korkealuokkainen ja erityisominaisuuksiltaan määrättylyijyakku 12 V, ja jos se on vaihdettava tai irrotettava, on työ tehtävä PEUGEOT -huoltokorjaamossa tai valtuutetussa korjaamossa.
Jos näitä ohjeita ei noudateta, on vaarana akun ennenaikainen kuluminen.

Kun akku on asennettu jälleenpaikalleen, Stop & Go -järjestelmäaktivoituu viiveellä vasta muutaman tunnin jälkeen, kun akun varaustila onsaavuttanut riittävän tason (noin 8 tuntia maksimissaan).
Akku sijaitsee konepellin alla.
Pääset siihen käsiksi seuraavasti:)
avaa konepelti sisäpuolella olevan vivun
avulla, sitten ulkopuolen vivulla
) irrota muovisuojus, jotta saat esiin kaksi
napaa
) tarvittaessa irrota sulakekotelo, jotta voit
poistaa akun.



Akun sijainti
)Nosta lukituskieleke maksimiin.





Kaapeleiden irrottaminen

Kaa
peleiden uudelleen
kytkeminen
)Aseta kaapelin avoinna oleva laippa 1akun (+) -napaan.)Paina kohtisuoraan laipasta 1niin, että se asettuu hyvin akkua vasten. )Lukitse laippa vetämällä kiinnike erilleen ja
laskemalla sen jälkeen alas kieleke 2 .
Älä käytä voimakeinoja kielekkeenpainamisessa sillä jos laippa eiole kunnolla paikallaan, lukitus on mahdoton. Suorita toimenpiteetuudelleen.

8
197
i
Hyödyllisiä tietoja
)Yhdistä punainen johto epäkunnossa olevan akun A (+)-napaan ja sen jälkeen
vara-akun B(+)-napaan.

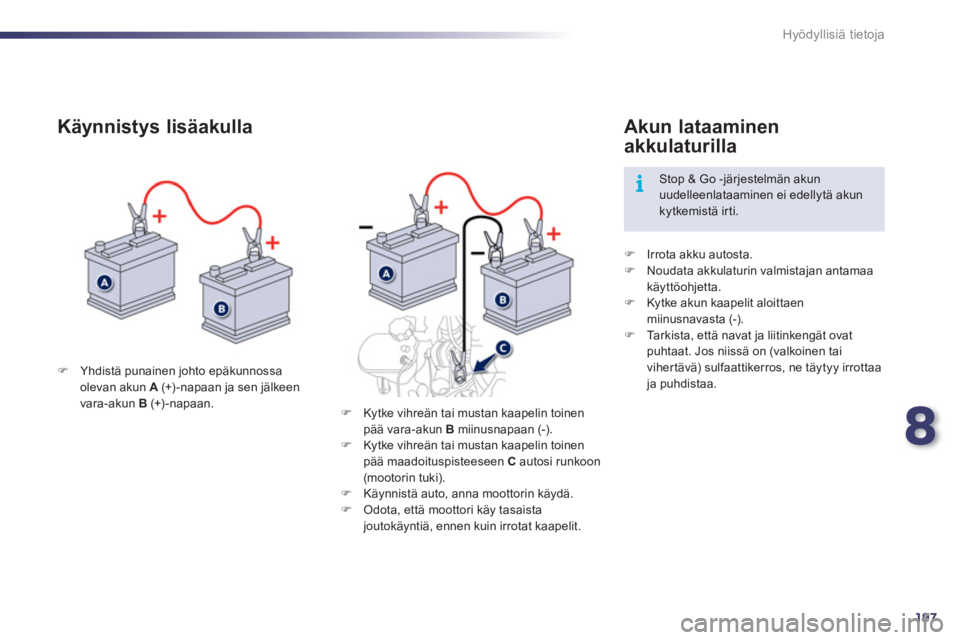

Käynnistys lisäakulla
)
Irrota akku autosta. )
Noudata akkulaturin valmistajan antamaa
käyttöohjetta.) Kytke akun kaapelit aloittaenmiinusnavasta (-). )
Tarkista, että navat ja liitinkengät ovatpuhtaat. Jos niissä on (valkoinen tai
vihertävä) sulfaattikerros, ne täytyy irrottaaja puhdistaa.

Akun lataaminen
akkulaturilla


Stop & Go -järjestelmän akunuudelleenlataaminen ei edellytä akunkytkemistä irti.
)
Kytke vihreän tai mustan kaapelin toinen
pää vara-akun B miinusnapaan (-).
)
Kytke vihreän tai mustan kaapelin toinen
pää maadoituspisteeseen Cautosi runkoon (mootorin tuki).) Käynnistä auto, anna moottorin käydä.)
Odota, että moottori käy tasaista joutokäyntiä, ennen kuin irrotat kaapelit.

198
!
i
Hyödyllisiä tietoja
Akut sisältävät myrkyllisiä aineita, kutenrikkihappoa ja lyijyä. Akut on hävitettävälain määräämien sääntöjen mukaisesti, eikä niitä missään tapauksessa saaheittää pois talousjätteen mukana.
Vie käytetyt paristot ja akut niille tarkoitettuun keräyspisteeseen.

Älä irrota kaapelikenkiä moottorin käydessä.
Kytke akku lataukseen vasta, kunmolemmat kaapelikengät on irrotettu. Älä yritä käynnistää autoa työntämällä, jos siinä on 6-vaihteinen robottivaihteisto tai automaattivaihteisto.

Suosittelemme akun napojenirrottamista, jos auto onkäyttämättömänä yli kuukauden.


Ennen irrottamista

Ennen kuin irrotat akun, on odotettava kaksi minuuttia virran katkaisun jälkeen.

Sulje ikkunat ja ovet ennen akun irrottamista.

Irrottamisen jälkeen
Kun kytket sytytysvirran ensimmäisen kerran
akun napojen irrotuksen jälkeen, odota
1 minuutti ennen käynnistämistä. Auton elektroniset laitteet alustetaan tällöin. Jos
tästä huolimatta ilmenee häiriöitä, ota yhteys PEUGEOT-merkkihuoltoon tai valtuutettuun
korjaamoon.
Katso lisätietoja kyseisestä luvusta ja alusta
itse uudelleen:


- kauko-ohjain

- panoraamakaton aurinkoverho

- GPS-navigointijärjestelmä.








Te h o n r a j o i t u s t i l a

Säätelee tiettyjen toimintojen käyttöä akussa jäljellä olevan virran mukaan.
Ajon aikana tehonrajoitus poistaa väliaikaisesti
k
äytöstä tietyt toiminnot, kuten ilmastoinnin tai
takalasin lämmityksen.
Käytöstä poistetut toiminnot aktivoituvat
automaattisesti uudelleen heti, kun olosuhteet sen sallivat.
