2011 Peugeot 508 Omistajan käsikirja (in Finnish)

7
167
!
!
Tu r v a l l i s s u s

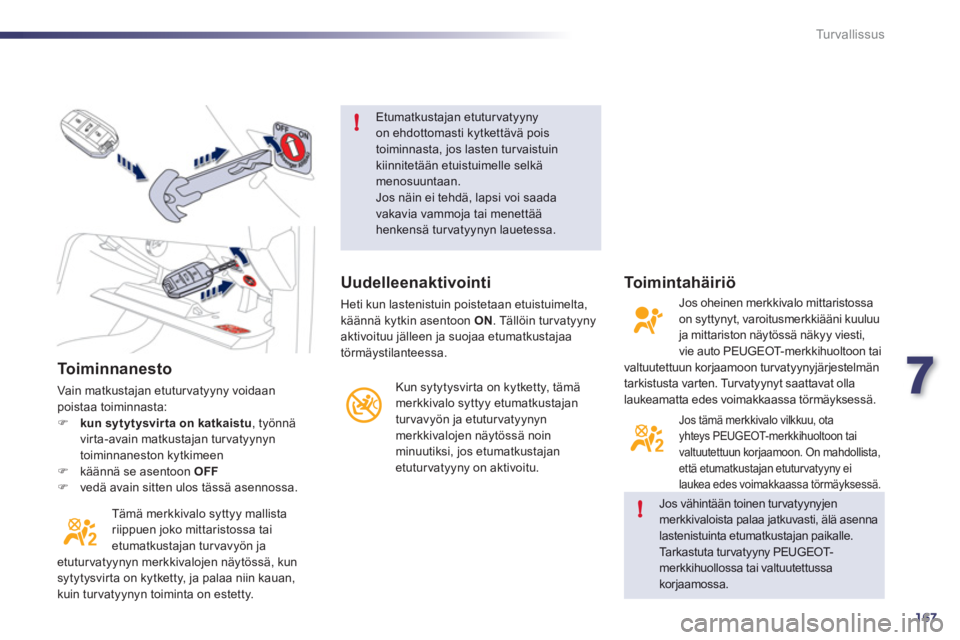

Toiminnanesto

Vain matkust ajan etuturvatyyny voidaan poistaa toiminnasta:)kun sytytysvir ta on katkaistu
, työnnävirta-avain matkustajan turvatyynyn
toiminnaneston kytkimeen )käännä se asentoon OFF)vedä avain sitten ulos tässä asennossa.
T
ämä merkkivalo syttyy mallista riippuen joko mittaristossa tai
etumatkusta
jan turvavyön jaetuturvatyynyn merkkivalojen näytössä, kun sytytysvir ta on kytketty, ja palaa niin kauan,kuin tur vatyynyn toiminta on estetty.
Etumatkustajan etuturvatyyny on ehdottomasti kytkettävä pois toiminnasta, jos lasten tur vaistuin kiinnitetään etuistuimelle selkä menosuuntaan. Jos näin ei tehdä, lapsi voi saadavakavia vammoja tai menettää henkensä turvatyynyn lauetessa.

Jos vähintään toinen tur vatyynyjen merkkivaloista palaa jatkuvasti, älä asennalastenistuinta etumatkustajan paikalle.
Tarkastuta turvatyyny PEUGEOT-merkkihuollossa tai valtuutettussakorjaamossa.

Uudelleenaktivointi
Heti kun lastenistuin poistetaan etuistuimelta, käännä kytkin asentoon ON. Tällöin turvatyynyaktivoituu jälleen ja suojaa etumatkustajaa
törmäystilanteessa.

Kun sytytysvirta on kytketty, tämämerkkivalo syttyy etumatkustajan
turvavyön ja etuturvatyynyn
merkkivalo
jen näytössä noin
minuutiksi, jos etumatkustajan etuturvatyyny on aktivoitu.


To i m i n t a häiriö
Jos oheinen merkkivalo mittaristossa
on syttynyt, varoitusmerkkiääni kuuluuja mittariston näytössä näkyy viesti,
vie auto PEUGEOT- m er k k ihu o l to o n t ai
valtuutettuun korjaamoon turvatyynyjärjestelmän
tarkistusta varten. Tur vatyynyt saattavat olla
laukeamatta edes voimakkaassa törmäyksessä.
Jos tämä merkkivalo vilkkuu, otayhteys PEUGEOT-merkkihuoltoon tai
valtuutettuun korjaamoon. On mahdollista,
että etumatkustajan etuturvatyyny ei
laukea edes voimakkaassa törmäyksessä.

168
!
Tu r v a l l i s s u s
Sivuturvatyynyt
Laukeaminen
Turvatyynyt laukeavat törmäyksen puolella
voimakkaassa sivutörmäyksessä, joka
kohdistuu joko kokonaan tai osittain sivutörmäysalueeseen B , kun törmäys osuu
kohtisuorassa ja vaakatasossa auton pituusakselinsuunnassa ulkopuolelta sisäpuolelle.
Sivuturvatyyny aukeaa etumatkustajan lantion ja
olkapään välisen alueen sekä vastaavan ovilevyn
väliin. J
ärjestelmä suojaa voimakkaassasivutörmäyksessä kuljettajaa sekä etumatkustajaa vähentäen ylävartalon alueen (lantion ja olkapään välillä) vammautumisriskiä.
Sivuturvatyynyt on sijoitettu istuimen selkänojan runkoon oven puolelle.

Törmäyksen tunnistusalueet
A.
Etutörmäysalue
B. Sivutörmäysalue


Verhoturvatyynyt

Järjestelmä suojaa voimakkaassa
sivutörmäyksessä kuljettajaa ja matkustajia (lukuun ottamatta takana keskellä olevaa
matkustajaa) ja rajoittaa näin pään alueelle kohdistuvia vammoja.
Verhotyynyt on sijoitettu ikkunapylväisiin ja
matkustamon yläosaan.
Lievissä törmäyksissä tai kolhaisuissatai auton kääntyessä ympäri turvatyyny saattaa olla laukeamatta.
Myöskään taka- tai etutörmäyksessä turvatyyny ei laukea.



Laukeaminen

Ver hotur vatyyny laukeaa samanaikaisesti
vastaavien sivuturvatyynyjen kanssa
voimakkaassa sivutörmäyksessä,joka kohdistuu kokonaan tai osittain sivutörmäysalueelle B kohtisuoraan ja
vaakatasossa auton pituusakselin suhteen, ja
auton ulkopuolelta sisäpuolelle.
Ver hotur vatyyny asettuu etu- tai
takamatkustajan ja ikkunoiden väliin.
Jos tämä merkkivalo syttyy mittaristossa ja samalla kuuluu merkkiääni sekämittariston näyttöön tulee viesti, ota yhteys PEUGEOT-merkkihuoltoon tai
valtuutettuun korjaamoon järjestelmän tarkistusta
varten, sillä on mahdollista etteivät tur vatyynyt laukea enää edes voimakkaassa törmäyksessä.

To i m i n t a häiriö

7
169
!
Tu r v a l l i s s u s
Istu normaaliasennossa ja pystyssä.
Käytä turvavyötä ja säädä se oikein. Älä pidä mitään istujan ja tur vatyynyjen välissä (esimerkiksi lapsia, eläimiä,tavaroita). Ne saattaisivat estää tur vatyynyn toiminnan tai vahingoittaa matkustajaatyynyn täyttyessä. Tarkastuta turvatyynyjärjestelmän kunto ainakolarin tai autoon tehdyn murron jälkeen. Turvatyynyjärjestelmän työt on ehdottomasti annettava ainoastaan PEUGEOT-huoltoverkoston tai valtuutetun korjaamontehtäväksi.
Vaikka kaikkia turvallisuussääntöjänoudatettaisiin, pään alueen, rintakehäntai käsivarsien loukkaantumisvaara tailievien palovammojen vaara on olemassa, kun turvatyyny laukeaa. Turvatyyny täyttyy
hyvin nopeasti (muutamassa sekunnin tuhannesosassa) ja myös tyhjenee yhtä nopeasti. Siitä purkautuu samalla kuumaa kaasua tähän tarkoitukseen varatuistaaukoista.
Sivuturvatyynyt
Käytä ainoastaan merkin hyväksymiä sekä sivuturvatyynyjen laukeamisen kanssayhteensopivia istuinsuojia. Ota yhteys PEUGEOT-verkostoon, kun haluat tietoja autoosi sopivista istuinpäällisistä (katso luku"Käytännön tietoja - Lisävarusteet"). Älä kiinnitä tai liimaa mitään istuinten selkänojiin (vaatteita jne). Tämä saattaisi aiheuttaa vammoja rintakehään tai käsivarsiin sivuturvatyynyn avautuessa. Pidä ylävartalo riittävän kaukana ovesta.


Etuturvatyynyt

Älä pidä ajaessasi kiinni ohjauspyöränhaaroista tai jätä käsiä ohjauspyörän keskiönpäälle.
Matkustaja ei saa asettaa jalkoja kojelaudalle. Vältä tupakointia autossa, sillä palavasavuke tai piippu saattaa aiheuttaa palo- tai muita vammoja tur vatyynyn lauetessa.
Älä irrota ohjauspyörää, puhkaise ohjauspyörän keskiötyynyä tai kohdistasiihen voimakkaita iskuja.

Verhoturvatyynyt
Älä kiinnitä tai liimaa mitään kattoon.
Tämä saattaisi aiheuttaa vammoja päähän verhoturvatyynyn auetessa.
Älä irrota katossa olevia tukikahvoja. Ne ovatosa verhotur vatyynyjen kiinnitystä.

Jotta turvatyynyt toimivat tehokkaasti, noudata seuraavia turvallisuussääntöjä:

170
Hyödyllisiä tietoja
olevassa säilytyslaatikossa. T
äydellinen sarja, johon kuuluu kompressori japaikkausainepatruuna, joiden avulla renkaan
voi paikata tilapäisesti , jotta auton voi ajaa
lähimmälle korjaamolle.Sen avulla voi paikata useimmat rengasvauriot,jotka ovat kulutuspinnalla tai renkaanolkaosassa.

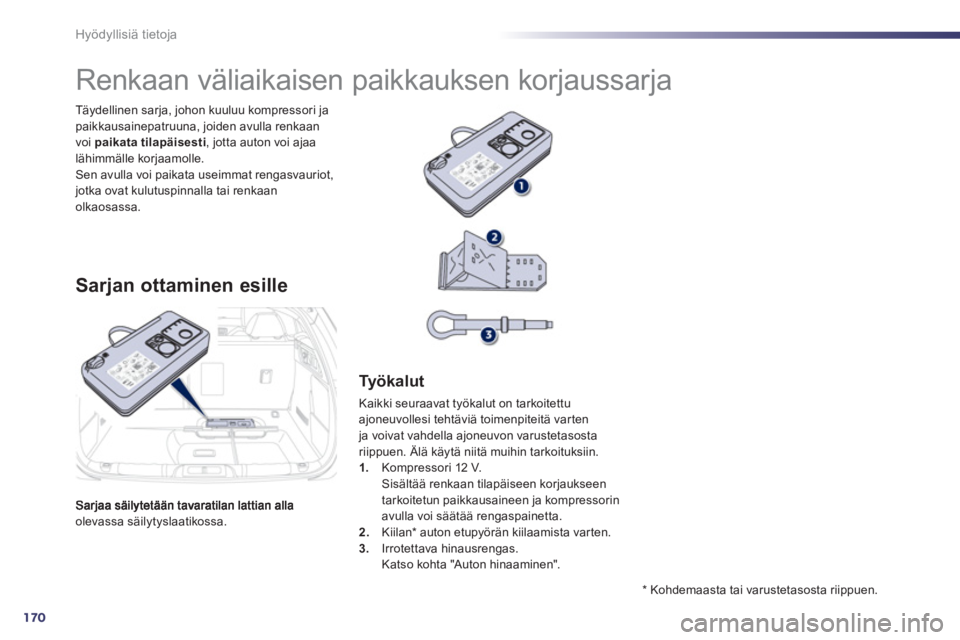

Renkaan väliaikaisen paikkauksen korjaussarja
Sarjan ottaminen esille



Työkalut

Kaikki seuraavat työkalut on tarkoitettu
ajoneuvollesi tehtäviä toimenpiteitä varten
ja voivat vahdella ajoneuvon varustetasostariippuen. Älä käytä niitä muihin tarkoituksiin. 1.Kompressori 12 V.
Sisältää renkaan tilapäiseen korjaukseen
tarkoitetun paikkausaineen ja kompressorin
avulla voi säätää rengaspainetta.
2. Kiilan *
auton etupyörän kiilaamista varten.3.
Irrotettava hinausrengas.
Katso kohta "Auton hinaaminen".

*

Kohdemaasta tai varustetasosta riippuen.

8
171
i
Hyödyllisiä tietoja
A.Paikkaus- tai ilmantäyttöasennon valitsin
B.Käynnistys- "I"/pysäytyskytkin "O"C.Renkaan tyhjennyspainikeD.Painemittari (yksikkönä baari tai p.s.i.) E. Säilytyslaatikko, jossa:
- johto ja sovitin 12 V:n pistorasiaa varten
- suukappaleita erilaisten varusteiden
ilmantäyttöä varten, kuten pallojen,polkupyörän renkaiden jne.

Paikkaussarja
F.
paikkausainepatruuna G.
valkoinen korkillinen letku korjausta varten H.musta letku ilmantäyttöä varten I.nopeudenrajoitustarra


Kiinnitä nopeudenrajoitustarra Iohjauspyörään, jotta muistat yhden pyörän olevan tilapäiskäytössä. Älä aja yli 80 km/h:n nopeutta, kun käytössä on tällä tavoin väliaikaisesti korjattu pyörä.

172
!i
Hyödyllisiä tietoja

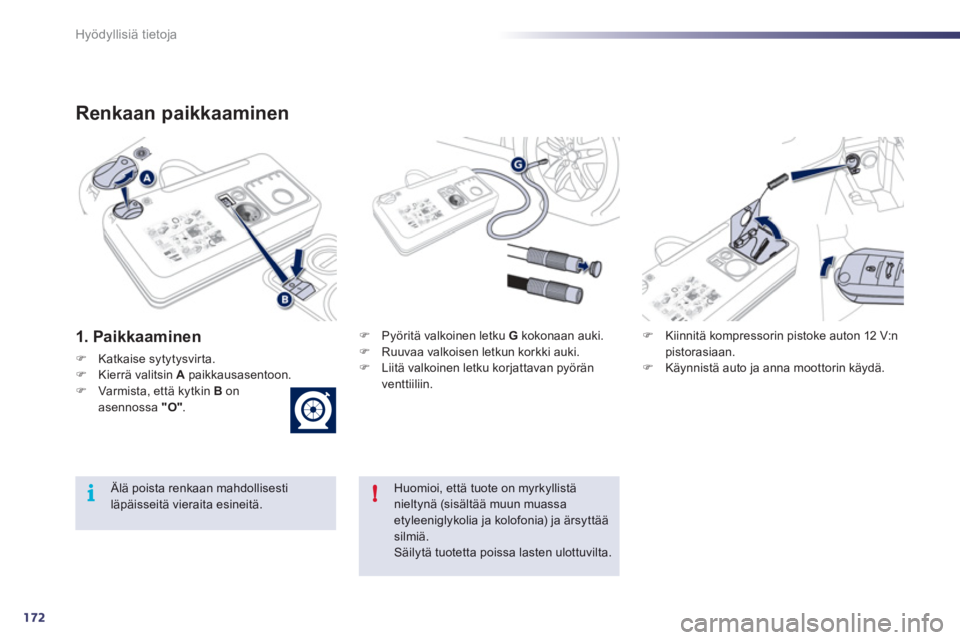

Renkaan paikkaaminen
1. Paikkaaminen
)Katkaise sytytysvirta. )Kierrä valitsin A paikkausasentoon. )Varmista, että kytkin Bonasennossa "O".
)
Pyöritä valkoinen letku G
kokonaan auki. )
Ruuvaa valkoisen letkun korkki auki.)
Liitä valkoinen letku korjattavan pyörän
venttiiliin.
)Kiinnitä kompressorin pistoke auton 12 V:npistorasiaan.)Käynnistä auto ja anna moottorin käydä.
Huomioi, että tuote on myrkyllistä nieltynä (sisältää muun muassaetyleeniglykolia ja kolofonia) ja ärsyttääsilmiä. Säilytä tuotetta poissa lasten ulottuvilta.

Älä poista renkaan mahdollisesti läpäisseitä vieraita esineitä.

8
173
i
i
Hyödyllisiä tietoja

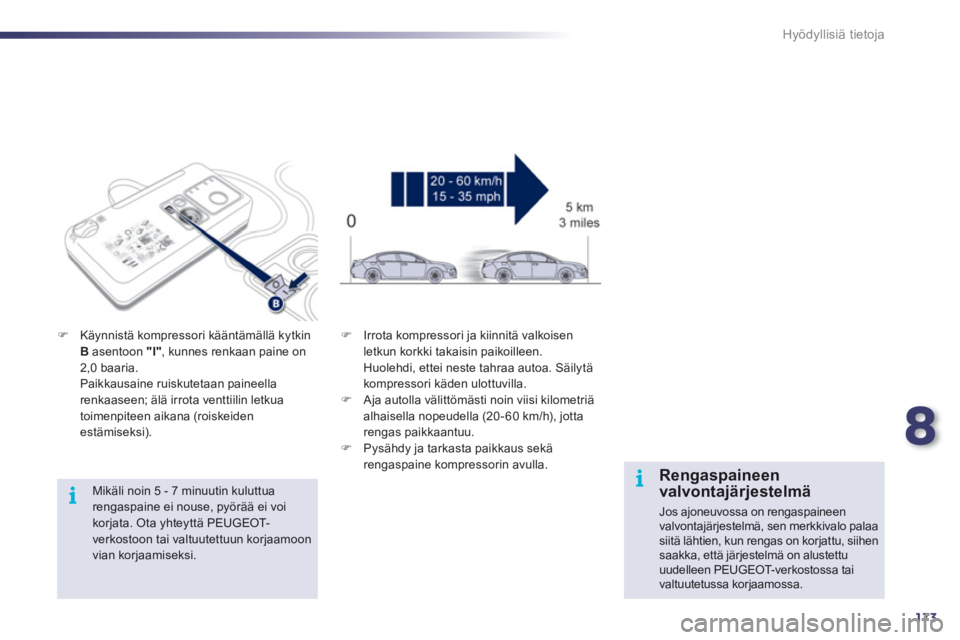

Mikäli noin 5 - 7 minuutin kuluttuarengaspaine ei nouse, pyörää ei voikorjata. Ota yhteyttä PEUGEOT-verkostoon tai valtuutettuun korjaamoonvian korjaamiseksi.
)Käynnistä kompressori kääntämällä kytkin Basentoon "I"
, kunnes renkaan paine on 2,0 baaria.
Paikkausaine ruiskutetaan paineella
renkaaseen; älä irrota venttiilin letkua
toimenpiteen aikana (roiskeidenestämiseksi).
) Irrota kompressori ja kiinnitä valkoisen letkun korkki takaisin paikoilleen.
Huolehdi, ettei neste tahraa autoa. Säilytäkompressori käden ulottuvilla.) Aja autolla välittömästi noin viisi kilometriäalhaisella nopeudella (20-60 km/h), jottarengas paikkaantuu.)
Pysähdy ja tarkasta paikkaus sekärengaspaine kompressorin avulla.

Rengaspaineenvalvontajärjestelmä
Jos ajoneuvossa on rengaspaineenvalvontajärjestelmä, sen merkkivalo palaa siitä lähtien, kun rengas on korjattu, siihensaakka, että järjestelmä on alustettu uudelleen PEUGEOT-ver ko sto s s a t ai valtuutetussa korjaamossa.

174
!
Hyödyllisiä tietoja

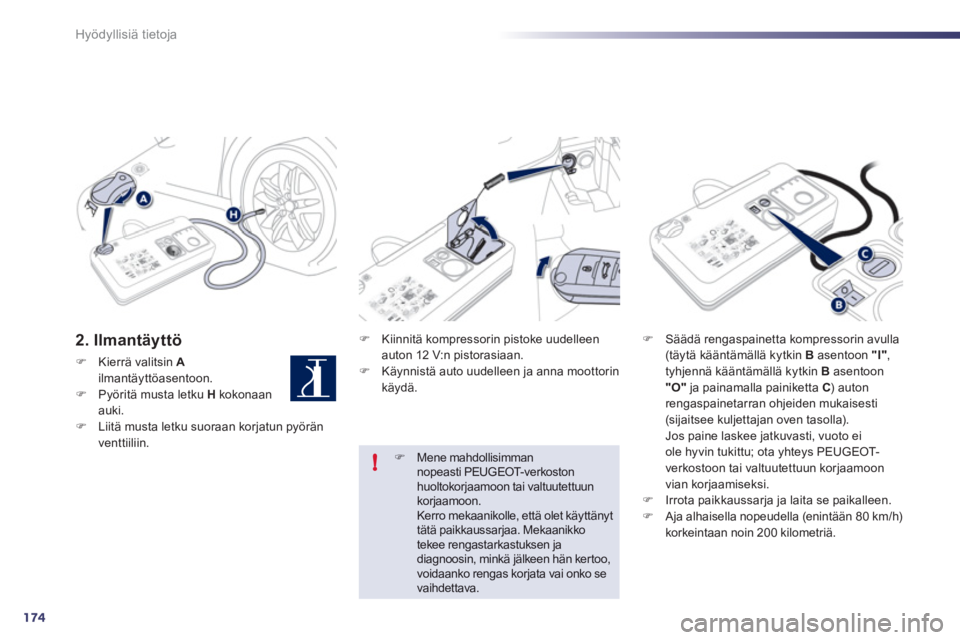

2. Ilmantäyttö
)Kierrä valitsin Ailmantäyttöasentoon.)Pyöritä musta letku H kokonaan auki. )Liitä musta letku suoraan korjatun pyörän
v
enttiiliin.
) Kiinnitä kompressorin pistoke uudelleen
auton 12 V:n pistorasiaan.) Käynnistä auto uudelleen ja anna moottorinkäydä.
)Säädä rengaspainetta kompressorin avulla (täytä kääntämällä kytkin B
asentoon "I"
,
tyhjennä kääntämällä kytkin Basentoon "O"
ja painamalla painiketta C ) autonrengaspainetarran ohjeiden mukaisesti(sijaitsee kuljettajan oven tasolla).
Jos paine laskee jatkuvasti, vuoto eiole hyvin tukittu; ota yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon
vian kor
jaamiseksi.
)Irrota paikkaussarja ja laita se paikalleen. )Aja alhaisella nopeudella (enintään 80 km/h)
korkeintaan noin 200 kilometriä.
)Mene mahdollisimman nopeasti PEUGEOT-verkoston huoltokorjaamoon tai valtuutettuun korjaamoon. Kerro mekaanikolle, että olet käyttänyttätä paikkaussarjaa. Mekaanikkotekee rengastarkastuksen jadiagnoosin, minkä jälkeen hän ker too, voidaanko rengas korjata vai onko se vaihdettava.
