2011 PEUGEOT 207 Omistajan Käsikirja (in Finnish)

9HYÖDYLLISIÄ TIETOJA
143

Seisontavalojen vaihtaminen


)
Irrota valojen pääliitin.

)
Irrota muovinen suojakansi vetämäl-
lä kielekkeestä.

)
Kierrä lampunkantaa neljäsosakier-
roksen verran ja irrota lamppu.

)
Poista lamppu ja vaihda se uuteen.
Kiinnitä lamppu takaisin paikoilleen te-
kemällä samat toimenpiteet päinvastai-
sessa järjestyksessä.

Lähivalojen tai kaukovalojen
vaihtaminen


)
Irrota valojen pääliitin.

)
Irrota vastaava muovinen suojakan-
si vetämällä kielekkeestä.

)
Irrota vastaavan lampun liitin.

)
Siirrä jousta poispäin, jotta saat ve-
dettyä lampun irti.
Kiinnitä lamppu takaisin paikoilleen te-
kemällä samat toimenpiteet päinvastai-
sessa järjestyksessä.
Sumuvalojen vaihtaminen
Kysy lisätietoa sumuvalojen vaihtamises-
ta valtuutetusta PEUGEOT-huoltokorjaa-
mosta tai valtuutetusta korjaamosta.

Integroitujen sivusuuntavalojen
vaihtaminen


)
Työnnä ruuvimeisseli suuntavalon
keskustaa kohti lampun ja tausta-
peilin kannan välistä.

)
Nosta ruuvimeisselillä lamppua
ylöspäin ja vedä se ulos.

)
Irrota valaisimen liitin.
Kiinnitä lamppu takaisin paikoilleen te-
kemällä samat toimenpiteet päinvastai-
sessa järjestyksessä.
Lamppuja saat valtuutetusta PEUGEOT-
huoltokorjaamosta tai valtuutetusta korjaa-
mosta.

9
i
HYÖDYLLISIÄ TIETOJA
144

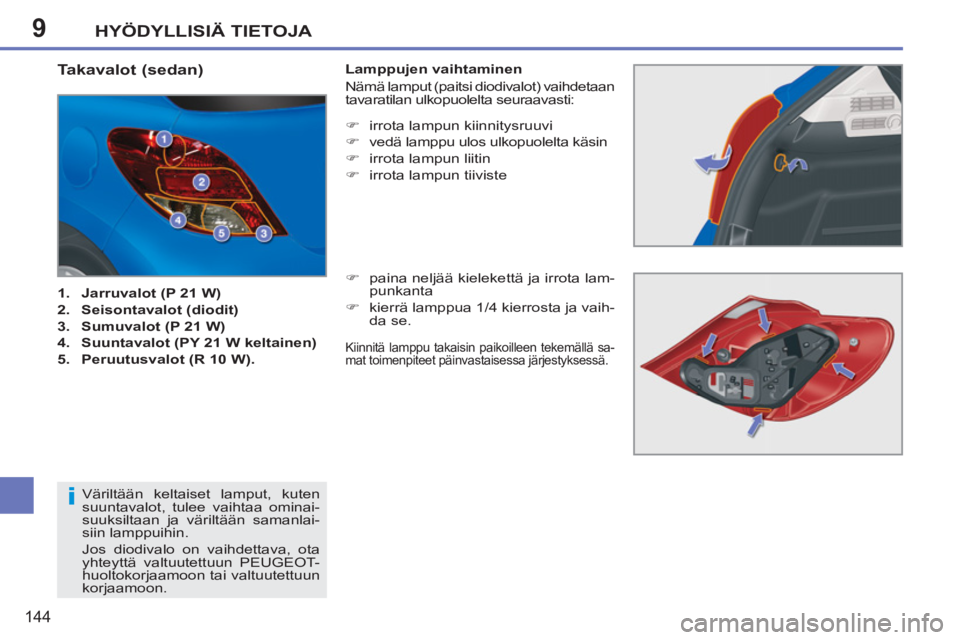

Takavalot (sedan)



1.
Jarruvalot (P 21 W)


2.
Seisontavalot (diodit)


3.
Sumuvalot (P 21 W)


4.
Suuntavalot (PY 21 W keltainen)


5.
Peruutusvalot (R 10 W).


Lamppujen vaihtaminen
Nämä lamput (paitsi diodivalot) vaihdetaan
tavaratilan ulkopuolelta seuraavasti:


)
irrota lampun kiinnitysruuvi

)
vedä lamppu ulos ulkopuolelta käsin

)
irrota lampun liitin

)
irrota lampun tiiviste

)
paina neljää kielekettä ja irrota lam-
punkanta

)
kierrä lamppua 1/4 kierrosta ja vaih-
da se.


Väriltään keltaiset lamput, kuten
suuntavalot, tulee vaihtaa ominai-
suuksiltaan ja väriltään samanlai-
siin lamppuihin.
Jos diodivalo on vaihdettava, ota
yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon tai valtuutettuun
korjaamoon.


Kiinnitä lamppu takaisin paikoilleen tekemällä sa-
mat toimenpiteet päinvastaisessa järjestyksessä.

9
!
HYÖDYLLISIÄ TIETOJA
145

Lisäjarruvalon vaihtaminen
(4 W 5 W -lamppua)


)
Paina lampun jokaisella puolella
olevia kiinnitystappeja.

)
Vedä lamppu ulos ulkopuolelta käsin.

)
Käännä viallisen lampun kantaa 1/4
kierroksen verran ja irrota se.

)
Poista hehkulamppu ja vaihda se
uuteen.


Rekisterikilven valojen vaihtaminen
(W 5 W)


)
Työnnä ohut ruuvitaltta yhteen suo-
jakuoren ulkorei'istä.

)
Työnnä ulospäin, kunnes suojakuori
irtoaa.

)
Poista kansi.

)
Poista lamppu ja vaihda se uuteen.


Kiinnitä lamppu takaisin paikoilleen te-
kemällä samat toimenpiteet päinvastai-
sessa järjestyksessä.
Peseminen painepesurilla

Jos peset auton painepesurilla,
älä suuntaa sitä suoraan ajova-
loihin tai niiden ympäristöön, jotta
niiden lakkapinta tai tiivisteet eivät
vahingoitu.

9
i
HYÖDYLLISIÄ TIETOJA
146






























Takavalot (SW)



1.
Jarruvalot (P 21 W)


2.
Seisontavalot (R 5 W)


3.
Suuntavalot (PY 21 W keltainen)


4.
Sumuvalot (P 21 W)


5.
Peruutusvalot (R 10 W).


Lamppujen vaihtaminen
Nämä viisi hehkulamppua vaihdetaan
tavaratilan ulkopuolelta seuraavasti:


)
poista luukku

)
irrota lampun liitin

)
irrota lampun kiinnitysruuvi

)
vedä lamppu ulos ulkopuolelta käsin

)
paina neljää kielekettä ja irrota lam-
punkanta

)
kierrä lamppua neljäsosakierros ja
vaihda se.
Kiinnitä lamppu takaisin paikoilleen
tekemällä samat toimenpiteet päinvas-
taisessa järjestyksessä.
Kiinnitä lamppu ohjaimiinsa auton suun-
taisesti.
Kiristä kiinnitysruuvia käsin riittävästi,
jotta lamppu on tiiviisti paikallaan.
Keltaiset lamput, kuten suuntava-
lot, on vaihdettava ominaisuuk-
siltaan ja väriltään samanlaisiin
lamppuihin.

9
!
HYÖDYLLISIÄ TIETOJA
147

Lisäjarruvalon vaihtaminen
(neljä W 5 W -lamppua)


)
Irrota lampun molemmat kiinnitys-
mutterit.

)
Vedä lamppu ulos ulkopuolelta käsin.

)
Paina kahta kielekettä ja irrota lam-
punkanta.

)
Poista hehkulamppu ja vaihda se
uuteen.
Kiinnitä lamppu takaisin paikoilleen te-
kemällä samat toimenpiteet päinvastai-
sessa järjestyksessä.
Kiristä kiinnitysruuvia käsin riittävästi,
jotta valo on tiiviisti paikallaan.
Rekisterikilven valojen vaihtaminen
(W 5 W)


)
Työnnä ohut ruuvitaltta yhteen suo-
jakuoren ulkorei'istä.

)
Työnnä ulospäin, kunnes suojakuori
irtoaa.

)
Poista suojakuori.

)
Poista lamppu ja vaihda se uuteen.

Peseminen painepesurilla

Jos peset auton painepesurilla,
älä suuntaa sitä suoraan ajova-
loihin tai niiden ympäristöön, jotta
niiden lakkapinta tai tiivisteet eivät
vahingoitu.

9
!
i
HYÖDYLLISIÄ TIETOJA
148
PEUGEOT ei ota mitään vastuuta
eikä maksa mitään korvauksia tai
kunnostuskustannuksia korjauksista,
jotka johtuvat sellaisten sähkökäyt-
töisten lisälaitteiden asennuksest tai
käytösta, joita PEUGEOT ei ole toi-
mittanut tai suositellut ja joita ei ole
asennettu PEUGEOTin ohjeiden
mukaisesti (erityisesti laitekokoon-
panot joiden kokonaiskulutus ylittää
10 milliampeeria).


Sähköisten lisätarvikkeiden asennus

Auton sähköjärjestelmä on suun-
niteltu niin, että se toimii häiriöttä
sähköisten vakio- ja lisätarvikkei-
den kanssa.
Ota yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon tai valtuutettuun
korjaamoon, jos aiot asentaa autoosi
muita varusteita tai sähkölaitteita.
SULAKKEEN VAIHTAMINEN
Viallisen sulakkeen vaihtaminen uuteen
sitä vastaavassa toiminnossa olevan
vian korjaamiseksi.

Työkalujen sijainti

Sulakkeen irrottamiseen tarvittava eri-
koisavain sijaitsee kojelaudan sulake-
rasian kannessa.
Pääset siihen käsiksi seuraavasti:


)
naksauta kansi auki vetämällä sen
yläosasta

)
irrota kansi kokonaan

)
ota erikoisavain rasiasta.



Sulakkeen vaihtaminen

Jos sähköjärjestelmässä on häiriö, sen
syy on etsittävä ja poistettava ennen
sulakkeen vaihtamista.


)
Erotat viallisen sulakkeen katsomal-
la sen hehkulankaa.


)
Käytä erikoisavainta sulakkeen ir-
rottamiseen kotelostaan.

)
Korvaa viallinen sulake aina ampee-
riluvultaan samansuuruisella sulak-
keella.

)
Tarkista, että sulakerasiaan merkitty
numero, sulakkeen päälle merkitty
ampeeriluku ja seuraavat taulukot
vastaavat toisiaan.
Hyvä

Viallinen

9HYÖDYLLISIÄ TIETOJA
149

Kojelaudassa olevat sulakkeet

Sulakerasia sijaitsee kojelaudan ala-
osassa (vasemmalla puolella).

Miten saan sulakkeet esiin


)
ks. kappale Työkalujen sijainti.

Sulaketaulukot


Sulake





Ampeeriluku



Toiminnot




G39



20 A

Ei käytössä


G40



20 A

Kuljettajan ja matkustajan lämmitettävät istuimet


Sulake





Ampeeriluku



Toiminnot




F1



15 A

Takalasinpyyhin


F2



-

Ei käytössä


F3



5 A

Turvatyynyjen ja pyroteknisten esikiristimien
ohjainlaite


F4



10 A

Kytkinpolkimen kytkin, diagnostiikkapistoke,
automaattisesti himmentyvä sisätaustapeili,
ilmastointilaite, ohjauspyörän kulma-anturi,
hiukkassuodattimen pumppu (diesel).


F5



30 A

Sähkötoimiset lasinnostimet, sähköiset
jaksottaistoimiset takalasinnostimet, lasikaton
aurinkoluukku (SW)


F6



30 A

Sähköiset jaksottaistoimiset etulasinnostimet,
taitettavien sivupeilien virransyöttö


F7



5 A

Etu- ja takakattovalot, lukuvalot, häikäisysuojan
valo, hansikaslokeron valo

9HYÖDYLLISIÄ TIETOJA
150


Sulake




Ampeeriluku



Toiminnot




F8



20 A

Radio, radiopuhelin, monitoiminäyttö, kello,
ohjauspyörän kytkimet, perävaunun sulakerasia


F9



30 A



12 V:n pistorasia edessä, 12 V:n pistorasia takana (SW)



F10



15 A

Ei käytössä


F11



15 A

Diagnostiikkapistoke, virtalukon kytkin
(heikko virta), automaattivaihteiston ohjausyksikkö


F12



15 A

Sade-/valoanturi, vahvistin, perävaunun
sulakerasia, autokoulumoduuli


F13



5 A

Moottorin sulakerasia, ABS-rele, jarrun
kaksitoimintoinen kytkin.


F14



15 A

Mittaristo, turvavöiden merkkivalopaneeli,
ajovalojen säätö, ilmastointilaite, hands free -sarja,
pysäköintitutkan ohjainlaite, turvatyynyt


F15



30 A

Lukitus


F17



40 A

Takalasin ja sivupeilien huurteen- ja jäänpoisto


SH



-

PARC-sivuvastus.
