2011 PEUGEOT 207 Omistajan Käsikirja (in Finnish)

6
i
!
!
TURVALLISUUS
103
JARRUTUSTEHOSTUSJÄRJESTELMÄT *

Joukko lisäjärjestelmiä, jotka autta-
vat auton kuljettajaa hätätapauksissa
jarruttamaan turvallisesti ja mahdolli-
simman tehokkaasti. Järjestelmiä ovat
seuraavat:


- ABS-jarrut eli lukkiutumaton jarru-
järjestelmä

- REF-järjestelmä eli elektroninen jar-
ruvoiman jako

- hätäjarrutustehostin (AFU).


ABS-jarrut eli lukkiutumaton
jarrujärjestelmä sekä
elektroninen jarrupaineen jako
Toisiinsa yhteydessä olevat järjestelmät,
jotka lisäävät auton hallittavuutta ja ajoneu-
von vakautta jarrutettaessa, etenkin huo-
nokuntoisella tai liukkaalla tienpinnalla.

Jos joudut hätäjarrutustilanteeseen,
paina jarrupoljinta täydellä voimalla
ja pidä poljinpaine vakiona.










Hätäjarrutustehostin

Tämän järjestelmän avulla saavutetaan
vaaratilanteessa nopeammin sopiva
jarrupaine, minkä seurauksena jarru-
tusmatka lyhenee.

Aktivointi
ABS-järjestelmä toimii automaattisesti
välittömästi, jos pyörät pyrkivät lukkiu-
tumaan.
Normaalisti toimiessaan ABS-järjestel-
mä saattaa aiheuttaa pientä jarrupolki-
men tärinää.
Järjestelmän aktivointi
Järjestelmä laukeaa jarrupolkimen pai-
nuessa nopeasti alas.
Tämän ansiosta jarrupolkimen vastus
pienenee ja jarrutus tehostuu.

*
Kohdemaan mukaan.

Paina jarrupoljinta voimakkaasti ja yh-
täjaksoisesti alas koko hätäjarrutuk-
sen ajan äläkä löysää jarrupoljinta.



Toimintahäiriö
Jos oheinen merkkivalo syt-
tyy, kuuluu varoitusääni ja mo-
nitoiminäyttöön tulee viesti,
kyseessä on ABS-järjestelmän
toimintahäiriö. Jos autolla jarrutetaan täl-
löin, auton hallinta voidaan menettää.
Jos oheinen merkkivalo, joka
on kytketty STOP
- ja ABS
-va-
roitusvaloihin, syttyy, kuuluu va-
roitusääni ja monitoiminäyttöön
tulee viesti, kyseessä on elektronisen
jarrupaineenjakojärjestelmän toimin-
tahäiriö. Jos autolla jarrutetaan tällöin,
auton hallinta voidaan menettää.

Pysäytä auto välittömästi heti, kun
se muuta liikennettä vaarantamatta
on mahdollista.

Molemmissa tapauksissa ota yhteys
PEUGEOT-verkostoon tai valtuutettuun
korjaamoon.

Jos joudut vaihtamaan pyörän (ren-
kaan ja vanteen), tarkista, että se
vastaa valmistajan vaatimuksia.

6
!
TURVALLISUUS
104

ASR-/ESP-järjestelmät paranta-
vat ajoturvallisuutta, jos kuljettajan
ajotapa on normaali. Järjestelmien
tarkoituksena ei ole saada ketään
ottamaan ylimääräisiä riskejä ja
ajamaan liian lujaa.
Valmistaja takaa järjestelmän toi-
mintavarmuuden silloin, kun val-
mistajan suosituksia noudatetaan,
koskien:


- pyöriä (renkaat ja vanteet),

- jarrujärjestelmän komponentteja,

- elektronisia komponentteja,

- asennus- ja huoltomenetelmiä.
Tarkastuta järjestelmät valtuutetus-
sa PEUGEOT-huoltokorjaamossa
tai valtuutetussa korjaamossa aina
törmäyksen jälkeen.


Järjestelmien poiskytkentä
Erityisolosuhteissa (käynnistettäessä ajo-
neuvoa, joka on juuttunut lumeen, peh-
meään maaperään jne.) voi auttaa, jos
ASR- ja ESP-järjestelmät kytketään pois
käytöstä. Näin auto saadaan helpommin
liikkeelle, kun pyörien annetaan luistaa ja
hakeutua pinnalle, jolla pito on parempi.

)
Paina ESP OFF
-painiketta, joka on
kojelaudan keskellä.

Mittariston merkkivalon sekä pai-
nikkeen merkkivalon syttyminen
kertovat ASR- ja ESP-järjestelmien
kytkeytymisestä pois toiminnasta.


Järjestelmien kytkeminen uudelleen
käyttöön
Järjestelmät aktivoituvat uudelleen auto-
maattisesti aina sytytysvirran katkaisemi-
sen jälkeen sekä yli 50 km/h:n vauhdissa.


)
Paina uudelleen painiketta ESP OFF

järjestelmien aktivoimiseksi käsin.

AJONHALLINTAJÄRJESTELMÄT


Aktivointi
Järjestelmät aktivoituvat automaattises-
ti aina, kun auto käynnistetään.

Luistonesto (ASR) ja
ajovakaudenhallinta (ESP)
Ne käynnistyvät aina, kun au-
ton pidossa tai ajolinjassa on
ongelmia.
Tämän osoitukseksi merkkivalo
vilkkuu näytössä.



Ohjauskytkentäjärjestelmä/ESP
(SSP)

ASR-luistonestojärjestelmä korjaa pyö-
rien liikkuvuutta siten, että pyörät eivät
pääse luisumaan. Järjestelmä vaikuttaa
vetävien pyörien jarruihin ja moottorin
käyntinopeuteen.
Ajovakauden hallintajärjestelmä ESP
jarruttaa joko yhtä tai useampaa pyö-
rää ja moottorin käyntinopeutta fysiikan
lakien sallimissa rajoissa, jotta auto py-
syisi kuljettajan haluamalla ajolinjalla.
Tässä järjestelmässä on yhdistetty ESP:
n ja sähköisen ohjaustehostimen toi-
minnot. Tämä parantaa ajovakautta ja
jarrutusominaisuuksia, kun jarrutetaan
sellaisella tiellä, jossa oikean ja vasem-
man pyörän pito eroavat toisistaan.
Järjestelmän ansiosta ne pyörät, joissa
on parempi pito, jarruttavat enemmän ja
epävakauden ennakoimiseksi pyörien
kääntökulma korjaantuu hieman, jolloin
kuljettajan on helpompi säilyttää oikea
ajolinja.



Toimintahäiriö

Jos järjestelmissä ilmenee toimin-
tahäiriö, tämä merkkivalo syttyy.
Tämän lisäksi kuuluu äänimerkki ja
monitoiminäytölle ilmestyy viesti.
Tarkistuta järjestelmä PEUGEOT -ver-
kossa tai valtuutetussa korjaamossa.

6TURVALLISUUS
105
TURVAVYÖT
Korkeudensäätö

Turvavyö unohtunut/avattu -
merkkivalo mittaristossa
Lukitseminen


)
Vedä vyö esille ja työnnä vyön salpa
lukkoon.

)
Varmista lukkiutuminen vetämällä
vyöstä.


)
Turvavöiden korkeudensäätö alas-
päin: purista kytkimestä A
ja siirrä
sitä alaspäin.

)
Turvavöiden korkeudensäätö ylös-
päin: purista kytkimestä A
ja siirrä
sitä ylöspäin.

Sytytysvirtaa kytkettäessä tämä
merkkivalo syttyy mittaristossa,
jos kuljettaja ei ole kiinnittänyt
turvavyötään.
Kun auton nopeus on 20 km/h tai enem-
män, merkkivalo vilkkuu kahden minuutin
ajan ja samalla kuuluu voimistuva ääni-
merkki. Näiden kahden minuutin jälkeen
merkkivalo jää palamaan, ellei kuljettaja
ole kiinnittänyt turvavyötään.
Tämä merkkivalo syttyy mittaristossa,
kun yksi tai useampi matkustaja avaa
turvavyönsä.
Lukituksen avaaminen


)
Paina lukon punaista painiketta.



Etuistuimien turvavyöt

Etuistuimien turvavyöt on varustettu py-
roteknisellä kiristimellä ja voimanrajoit-
timella.
Järjestelmä parantaa etuistuinpaikko-
jen turvallisuutta edestä tulevissa tör-
mäyksissä. Törmäysvoimasta riippuen
esikiristinjärjestelmä vetää turvavyöt vä-
littömästi matkustajan vartaloa vasten.
Pyroteknisillä kiristimillä varustettu tur-
vavyöjärjestelmä on toimintavalmis,
kun sytytysvirta on kytketty.
Voimanrajoitin vähentää turvavyöstä
matkustajan rintakehään kohdistuvaa
painetta. Turvavyön antama suoja on
näin parempi.
5-ovisissa malleissa turvavyöhön
asennettu luisti pitää vyön lukon mah-
dollisimman lähellä vyön hihnan ulostu-
loaukkoa.

6TURVALLISUUS
106


1.
Vasemman etuturvavyön merkkivalo.

2.
Oikean etuturvavyön merkkivalo.

3.
Vasemman takaturvavyön merkkivalo.

4.
Keskimmäisen takaturvavyön merk-
kivalo.

5.
Oikean takaturvavyön merkkivalo.
Keskipaneelissa vastaava merkkivalo 1

tai 2
syttyy punaisena jos turvavyö ei
ole kiinni tai se on avattu.
Moottorin käydessä vastaava merkki-
valo 1
tai 2
syttyy punaisena, kuuluu
äänimerkki ja monitoiminäytölle ilmes-
tyy viesti, kun yksi etumatkustajista on
avannut turvavyönsä.

Turvavyö unohtunut/avattu -
merkkivalopaneeli

Takaturvavyöt

Takapaikoilla on kolme kolmipisterulla-
vyötä.
Turvavyö avattu -merkkivalopaneeli
Sytytysvirtaa kytkettäessä vastaavat
merkkivalot 3, 4
ja 5
syttyvät punaisena
noin 30 sekunniksi jos turvavyötä ei ole
kiinnitetty.
Kun moottori on käynnissä, merkkivalo 3,
4
tai 5
syttyy punaisena, kuuluu merkki-
ääni ja monitoiminäyttöön ilmestyy viesti,
jos takamatkustaja avaa turvavyönsä.

Lukitseminen


)
Vedä vyö esille ja työnnä vyön salpa
lukkoon.

)
Varmista lukkiutuminen vetämällä
vyöstä.


Lukituksen avaaminen


)
Paina lukon punaista painiketta.

6
i
TURVALLISUUS
107





Kuljettajan on varmistettava, että
matkustajien turvavyöt on kiinnitetty
oikein, ennen kuin autolla ajetaan.
Istuitpa millä paikalla tahansa au-
tossa, kiinnitä aina turvavyö myös
lyhyillä matkoilla.


Kytke turvavyöt omiin lukkoihinsa.
Muutoin ne eivät toimi täydellisesti.
Jos istuimissa on käsinojat * , vyön
lantio-osan on aina kuljettava käsi-
nojan alta.
Turvavöissä on kelausrulla, jonka
avulla vyön pituus säätyy automaat-
tisesti itsellesi sopivaksi. Kun vyötä
ei käytetä, se kelautuu automaatti-
sesti sisään.
Varmista ennen ja jälkeen käytön,
että turvavyö on kelautunut kunnolla.
Vyön hihnan alaosan tulee sijoittua
mahdollisimman alas lantiolle.
Hihnan yläosan taas tulee osua ol-
kapään kuopan kohdalle.
Kelausrullissa on automaattinen lu-
kitusmekanismi, joka aktivoituu tör-
mäyksessä, hätäjarrutuksessa tai
ympäripyörähdyksessä. Lukituksen
saa purettua vetäisemällä nopeasti
hihnasta ja päästämällä sitten irti.


*
Mallin mukaan Turvavyö on tehokas, kun:


- se on kiristetty mahdollisimman lä-
helle kehoa

- se on kiinnitetty vain yhdelle aikui-
selle henkilölle

- se ei ole leikkautunut eikä purkautunut

- se on vedetty matkustajan eteen ta-
saisella liikkeellä samalla varmista-
en, että se ei ole kierteellä

- sen tehokkuutta ei ole heikennetty
muuttamalla sitä jollakin tavoin.
Voimassaolevien turvamääräysten
vuoksi kaikki huoltotoimet ja tarkastuk-
set on annettava PEUGEOT-verkoston
tai valtuutetun korjaamon tehtäväksi,
joka takaa toimenpiteiden asianmukai-
sen toteuttamisen.
Tarkistuta turvavyöt säännöllisesti
PEUGEOT-verkostolla tai valtuutetussa
korjaamossa. Vie auto huoltoon myös,
jos vyöt näyttävät kuluneilta.
Puhdista turvavyön hihnat saippuave-
dellä tai tekstiilien puhdistusaineella,
jota myydään PEUGEOT-verkoston
myymälöissä.
Jos istuin tai takapenkki on ollut kään-
nettynä, varmista, että turvavyö kulkee
oikeasta kohdasta ja on kelautunut
kunnolla.
Suosituksia lapsia varten:


- Käytä sopivaa turvaistuinta, jos
matkustaja on alle 12-vuotias tai
pituudeltaan alle 1,50 m.

- Älä käytä vyönohjainta * , kun kiin-
nität turvaistuimen.

- Älä käytä samaa turvavyötä use-
amman ihmisen kiinnittämiseen.

- Älä kuljeta lasta sylissäsi.

Törmäyksen luonteen ja voimak-
kuuden mukaan
pyrotekninen laite
saattaa laueta edessä, vaikka turva-
tyynyt eivät avautuisi. Kun esikiristimet
laukeavat, niistä purkautuu hieman
vaaratonta savua ja kuuluu ääni, joka
johtuu järjestelmän pyroteknisen pa-
noksen aktivoitumisesta.
Joka tapauksessa turvatyynyn merk-
kivalo syttyy.
Törmäyksen jälkeen tarkistuta ja
tarvittaessa vaihdata turvavyöjär-
jestelmä PEUGEOT-verkostolla tai
valtuutetussa korjaamossa.

6
i
!
TURVALLISUUS
108

TURVATYYNYT


Turvatyynyt eivät toimi, kun
virta on katkaistu.
Tämä varuste on törmäyskohtai-
nen, se toimii vain kerran. Turvatyy-
ny ei toimi toisessa törmäyksessä
(samassa onnettomuudessa tai
toisessa onnettomuudessa).










Etuturvatyynyt

Järjestelmä, joka suojelee voimak-
kaassa etutörmäyksessä kuljettajaa ja
etumatkustajaa ja vähentää pään ja rin-
takehän vammautusmisvaaraa.
Kuljettajan turvatyyny sijaitsee ohjaus-
pyörän keskiössä ja etumatkustajan tur-
vatyyny kojelaudassa hansikaslokeron
yläpuolella.

Turvatyynyjen aktivointi
Mikäli etumatkustajan turvatyynyn toi-
mintaa ei ole estetty, turvatyynyt lau-
keavat samanaikaisesti voimakkaassa
etutörmäyksessä, joka kohdistuu koko-
naan tai osittain etutörmäysalueelle A

vaakatasossa olevan auton pitkittäisak-
selin suuntaisesti edestä taaksepäin.
Etuturvatyyny aukeaa etumatkustajan
ja kojelaudan väliin, ja vaimentaa kehon
iskeytymistä eteenpäin.
Törmäyksen havainnointialueet


A.
Etutörmäysalue

B.
Sivutörmäysalue
Kun turvatyynyt laukeavat, niistä
purkautuu hieman vaaratonta sa-
vua ja kuuluu ääni, joka johtuu jär-
jestelmän pyroteknisen panoksen
aktivoitumisesta.
Savu ei ole haitallista, mutta voi
aiheuttaa ärsytysoireita herkille ih-
misille.
Pamahdus voi aiheuttaa kuulon
hetkellisen heikentymisen.
Turvatyynyt on suunniteltu matkustaji-
en (paitsi takapenkin keskimatkustajan)
turvallisuuden optimoimiseksi rajuissa
törmäyksissä. Ne täydentävät voiman-
rajoittimella varustettujen turvavöiden
toimintaa.

Törmäystilanteessa elektroniset tör-
mäysanturit havaitsevat ja analysoivat
törmäyksen havainnointialueille kohdis-
tuneet etu- ja sivutörmäykset:


- turvatyynyt täyttyvät hetkessä ja
suojaavat siten auton matkustajia
(paitsi takapenkin keskimatkustajaa) rajussa törmäyksessä. Välittömäs-
ti törmäyksen jälkeen turvatyynyt
tyhjentyvät nopeasti, jotta näkyvyys
ei estyisi ja matkustajat pääsisivät
poistumaan autosta.

- turvatyynyt eivät täyty lievemmissä
törmäyksissä, takatörmäyksissä ja
tietynlaisissa ympäripyörähdyksissä,
vaan pelkkä turvavyö riittää takaa-
maan parhaan mahdollisen suojan
näissä tilanteissa.

6
!
!
TURVALLISUUS
109
Jos kaksi turvatyynyjen merkkiva-
loa palaa jatkuvasti, älä asenna
lastenistuinta etumatkustajan pai-
kalle selkä menosuuntaan.
Tarkistusta järjestelmä valtuutetus-
sa PEUGEOT -huoltokorjaamossa
tai valtuutetussa korjaamossa.

Toimintahäiriöt

Jos oheinen merkkivalo mittaristossa
on syttynyt, varoitusmerkkiääni kuu-
luu ja monitoiminäytössä näkyy viesti,
vie auto valtuutettuun PEUGEOT-
huoltokorjaamoon tai valtuutettuun korjaa-
moon turvatyynyjärjestelmän tarkistusta
varten. Turvatyynyt saattavat olla laukeamat-
ta voimakkaassa törmäyksessä. Etumatkustajan turvatyyny on
ehdottomasti kytkettävä pois toi-
minnasta, jos lasten turvaistuin
kiinnitetään etuistuimelle selkä
menosuuntaan.
Muussa tapauksessa lapsi voi saa-
da vakavia vammoja tai menettää
henkensä turvatyynyn lauetessa.
Tämä merkkivalo syttyy mallista
riippuen joko mittaristossa tai kes-
kipaneelissa, kun sytytysvirta on
kytketty, ja palaa niin kauan, kuin
turvatyynyn toiminta on estetty.

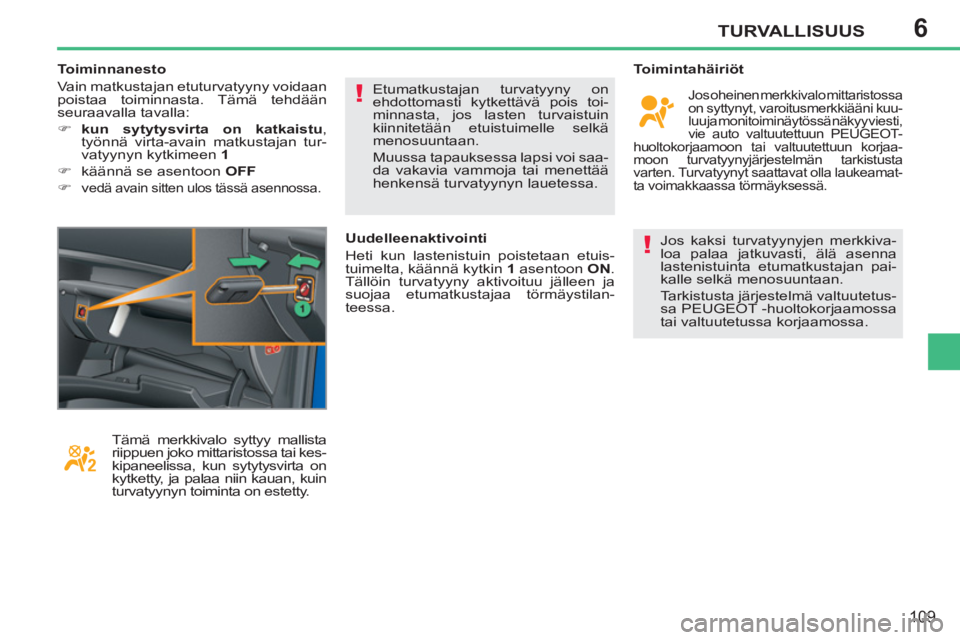

Uudelleenaktivointi
Heti kun lastenistuin poistetaan etuis-
tuimelta, käännä kytkin 1
asentoon ON
.
Tällöin turvatyyny aktivoituu jälleen ja
suojaa etumatkustajaa törmäystilan-
teessa.
Toiminnanesto
Vain matkustajan etuturvatyyny voidaan
poistaa toiminnasta. Tämä tehdään
seuraavalla tavalla:


)
kun sytytysvirta on katkaistu
,
työnnä virta-avain matkustajan tur-
vatyynyn kytkimeen 1


)
käännä se asentoon OFF


)
v
edä avain sitten ulos tässä asennossa.

6
!
TURVALLISUUS
110









Sivuturvatyynyt *

Sivuturvatyynyt suojaavat voimakkaas-
sa sivutörmäyksessä kuljettajaa ja
etumatkustajaa rajoittaen rintakehän
vammautumisen riskiä.
Sivuturvatyynyt on asennettu etuistuimi-
en selkänojan kehykseen oven puolelle.

Turvatyynyjen aktivoituminen
Vaakasuorassa sisäänpäin tulevassa
auton pituusakseliin nähden kohtisuo-
rasti tapahtuvassa voimakkaassa sivu-
törmäyksessä laukeaa turvatyyny siltä
puolelta, jolle kohdistuu isku kokonaan
tai osittain sivutörmäysalueelle B
.
Sivuturvatyyny aukeaa etumatkustajan
ja vastaavan ovilevyn väliin.


Verhoturvatyynyt *

Verhoturvatyynyt suojaavat voimak-
kaassa sivutörmäyksessä kuljettajaa
ja matkustajia (paitsi takapenkin kes-
kimatkustajaa) rajoittaen pään alueen
vammautumisen riskiä.
Verhoturvatyynyt on sijoitettu pilareihin
ja matkustamon katon rajaan. Jos oheinen merkkivalo mit-
taristossa on syttynyt, va-
roitusäänimerkki kuuluu ja
monitoiminäytössä on viesti,
vie auto valtuutettuun PEUGEOT-huol-
tokorjaamoon tai valtuutettuun korjaa-
moon turvatyynyjen tarkastusta varten.
Turvatyynyt saattavat olla laukeamatta
edes voimakkaassa törmäyksessä.


*
Maa- ja mallikohtaisia eroja
Toimintahäiriöt
Toiminnan aktivoituminen
Verhoturvatyyny laukeaa samanaikai-
sesti vastaavan sivuturvatyynyn kanssa
voimakkaassa sivutörmäyksessä, joka
kohdistuu kokonaan tai osittain sivu-
törmäysalueelle B
vaakatasossa auton
pituusakseliin nähden kohtisuorasti si-
säänpäin.
Verhoturvatyyny aukeaa etu- tai taka-
matkustajan ja ikkunan väliin.
Turvatyyny saattaa olla laukeamat-
ta lievissä sivutörmäyksissä tai
ympäripyörähdyksissä.
Turvatyyny ei laukea etu- tai taka-
törmäyksessä.
Törmäyksen havainnointialueet


A.
Etutörmäysalue

B.
Sivutörmäysalue



* Maa- ja mallikohtaisia eroja
