2011 JEEP GRAND CHEROKEE Instrumente

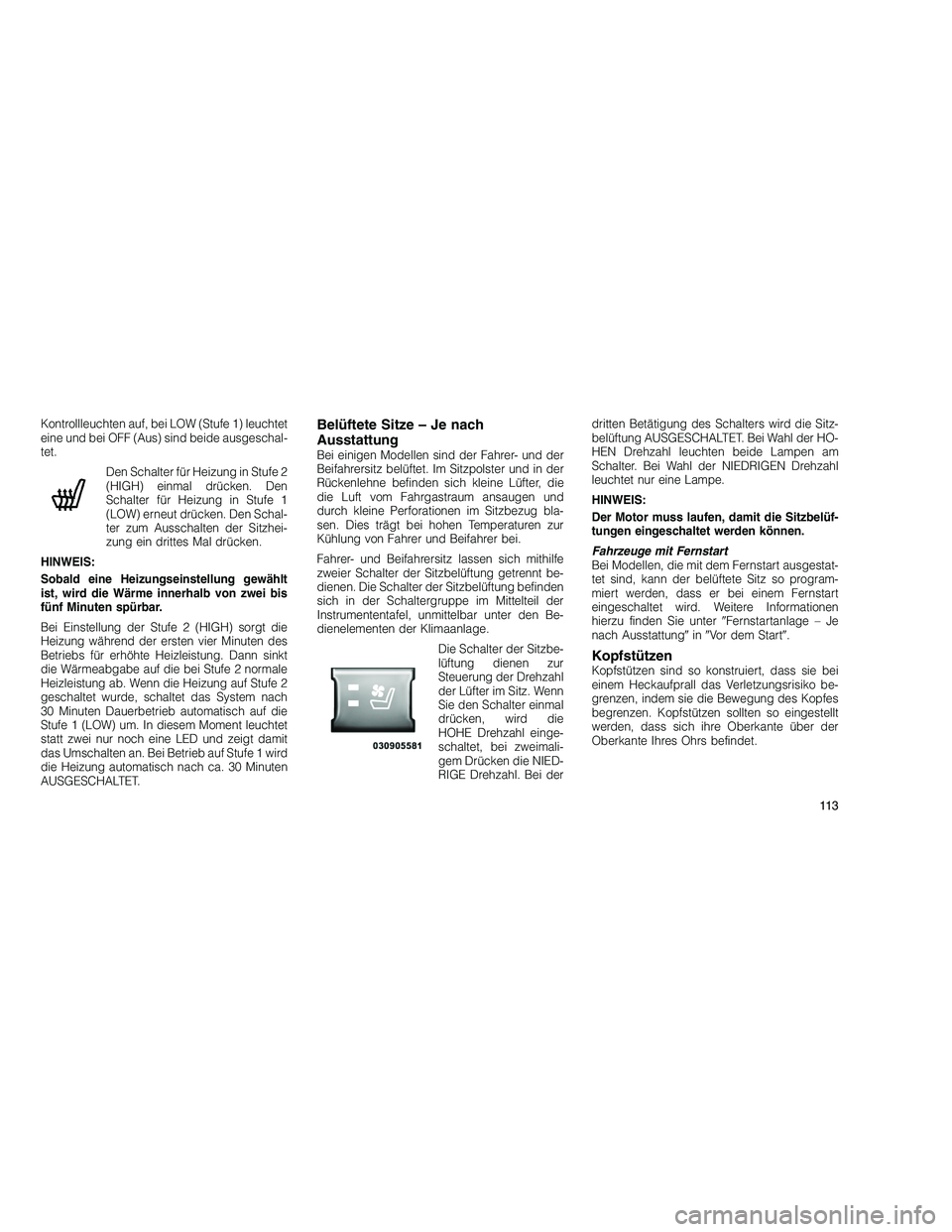

Kontrollleuchten auf, bei LOW (Stufe 1) leuchtet
eine und bei OFF (Aus) sind beide ausgeschal-
tet.Den Schalter für Heizung in Stufe 2
(HIGH) einmal drücken. Den
Schalter für Heizung in Stufe 1
(LOW) erneut drücken. Den Schal-
ter zum Ausschalten der Sitzhei-
zung ein drittes Mal drücken.
HINWEIS:
Sobald eine Heizungseinstellung gewählt
ist, wird die Wärme innerhalb von zwei bis
fünf Minuten spürbar.
Bei Einstellung der Stufe 2 (HIGH) sorgt die
Heizung während der ersten vier Minuten des
Betriebs für erhöhte Heizleistung. Dann sinkt
die Wärmeabgabe auf die bei Stufe 2 normale
Heizleistung ab. Wenn die Heizung auf Stufe 2
geschaltet wurde, schaltet das System nach
30 Minuten Dauerbetrieb automatisch auf die
Stufe 1 (LOW) um. In diesem Moment leuchtet
statt zwei nur noch eine LED und zeigt damit
das Umschalten an. Bei Betrieb auf Stufe 1 wird
die Heizung automatisch nach ca. 30 Minuten
AUSGESCHALTET.Belüftete Sitze – Je nach
Ausstattung
Bei einigen Modellen sind der Fahrer- und der
Beifahrersitz belüftet. Im Sitzpolster und in der
Rückenlehne befinden sich kleine Lüfter, die
die Luft vom Fahrgastraum ansaugen und
durch kleine Perforationen im Sitzbezug bla-
sen. Dies trägt bei hohen Temperaturen zur
Kühlung von Fahrer und Beifahrer bei.
Fahrer- und Beifahrersitz lassen sich mithilfe
zweier Schalter der Sitzbelüftung getrennt be-
dienen. Die Schalter der Sitzbelüftung befinden
sich in der Schaltergruppe im Mittelteil der
Instrumententafel, unmittelbar unter den Be-
dienelementen der Klimaanlage. Die Schalter der Sitzbe-
lüftung dienen zur
Steuerung der Drehzahl
der Lüfter im Sitz. Wenn
Sie den Schalter einmal
drücken, wird die
HOHE Drehzahl einge-
schaltet, bei zweimali-
gem Drücken die NIED-
RIGE Drehzahl. Bei der dritten Betätigung des Schalters wird die Sitz-
belüftung AUSGESCHALTET. Bei Wahl der HO-
HEN Drehzahl leuchten beide Lampen am
Schalter. Bei Wahl der NIEDRIGEN Drehzahl
leuchtet nur eine Lampe.
HINWEIS:
Der Motor muss laufen, damit die Sitzbelüf-
tungen eingeschaltet werden können.
Fahrzeuge mit Fernstart
Bei Modellen, die mit dem Fernstart ausgestat-
tet sind, kann der belüftete Sitz so program-
miert werden, dass er bei einem Fernstart
eingeschaltet wird. Weitere Informationen
hierzu finden Sie unter
Fernstartanlage – Je
nach Ausstattung in Vor dem Start .
KopfstützenKopfstützen sind so konstruiert, dass sie bei
einem Heckaufprall das Verletzungsrisiko be-
grenzen, indem sie die Bewegung des Kopfes
begrenzen. Kopfstützen sollten so eingestellt
werden, dass sich ihre Oberkante über der
Oberkante Ihres Ohrs befindet.
11 3

wird, eine Speicher-Position wiederherzu-
stellen, erscheint eine Meldung auf dem In-
fodisplay (EVIC).
Um die Memory-Einstellungen für Fahrer 1 wie-
derherzustellen, die MEMORY-Taste 1 an der
Fahrertür drücken oder die Entriegelungstaste
auf der Fernbedienung betätigen, die mit Me-
mory-Position 1 gekoppelt ist.
Um die Memory-Einstellung für Fahrer 2 wie-
derherzustellen die Memory-Taste 2 drücken
oder die Entriegelungstaste auf der Fernbedie-
nung betätigen, die mit Memory-Position 2 ge-
koppelt ist.
Eine Wiederherstellung kann durch Drücken
einer Memory-Taste an der Fahrertür (S, 1 oder
2) während des Wiederherstellungsvorgangs
abgebrochen werden. Beim Abbruch einer
Wiederherstellung werden die Einstellbewe-
gungen von Fahrersitz, Fahrer-Außenspiegel
und Pedalen gestoppt. Nach einer Pause von
einer Sekunde können erneut Memory-
Positionen wiederhergestellt werden.So deaktivieren Sie eine mit dem
Memory-System gekoppelte
Fernbedienung
1. Den Zündschlüssel in Stellung LOCK dre-
hen und abziehen.
2. Memory-Taste 1 drücken und loslassen. Das
System stellt alle in Position 1 gespeicherten
Memory-Einstellungen wieder her. Warten Sie
vor der Durchführung von Schritt 3, bis das
System den Wiederherstellungsvorgang abge-
schlossen hat.
3. Die Taste S (SET) an der Fahrertür drücken
und loslassen.
4. Innerhalb von fünf Sekunden die MEMORY-
Taste 1 an der Fahrertür drücken.
5. Innerhalb von fünf Sekunden die Entriege-
lungstaste auf der Fernbedienung drücken und
loslassen.
Um andere mit dem Memory-System gekop-
pelte Fernbedienungen zu deaktivieren, wie-
derholen Sie die Schritte 1 bis 5 bei jeder
Fernbedienung.HINWEIS:
Nach der Programmierung können alle mit
dem Memory-System gekoppelten Fernbe-
dienungen problemlos auf einmal aktiviert
oder deaktiviert werden. Weitere Informatio-
nen dazu finden Sie unter
Infodisplay
(EVIC)/Persönliche Einstellungen (durch
den Kunden programmierbare Funktionen)
in Instrumententafel .
Sitz mit Ein-/AusstiegshilfeDiese Funktion sorgt für eine automatische
Verstellung des Fahrersitzes und gibt damit
dem Fahrer beim Ein- und Aussteigen aus dem
Fahrzeug größere Bewegungsfreiheit.
Es sind zwei mögliche Einstellungen der Ein-/
Ausstiegshilfe verfügbar:
• Das Sitzpolster bewegt sich um ca. 60 mm
rückwärts, wenn die Ausgangsstellung des
Sitzes größer oder gleich 68 mm vor dem
hinteren Anschlag des Sitzes ist, wenn der
Zündschlüssel aus dem Zündschloss abge-
zogen wird. Der Sitz bewegt sich danach um
ca. 60 mm vorwärts, wenn der Zündschlüs-
11 9

sel in das Zündschloss gesteckt wird und
aus Stellung LOCK (Verriegeln) gedreht
wird.
• Der Sitz bewegt sich in die Stellung 8 mm vor
dem hinteren Anschlag, wenn die Aus-
gangsstellung zwischen 23 und 68 mm vor
dem hinteren Anschlag liegt, wenn der
Zündschlüssel aus dem Zündschloss abge-
zogen wird. Der Sitz bewegt sich vorwärts in
die Speicher-/Fahrtstellung, wenn der Zünd-
schlüssel in das Zündschloss gesteckt wird
und aus Stellung LOCK (Verriegeln) in Stel-
lung ACC/ON (Zusatzverbraucher/Ein) ge-
dreht wird.
Die Ein-/Ausstiegshilfefunktion wird automa-
tisch deaktiviert, wenn der Sitz bereits näher als
23 mm vor dem hinteren Anschlag steht. In
dieser Stellung hat der Fahrer keinen Vorteil,
wenn der Sitz als Ein-/Ausstiegshilfe bewegt
wird.
Für jede Speicherstellung gibt es eine entspre-
chende Stellung der Ein-/Ausstiegshilfe. HINWEIS:
Die Ein-/Ausstiegshilfefunktion ist bei Aus-
lieferung des Fahrzeugs vom Werk noch
nicht aktiviert. Die Ein-/Ausstiegshilfe wird
durch die programmierbaren Funktionen im
Infodisplay (EVIC) aktiviert (oder später de-
aktiviert). Weitere Informationen dazu finden
Sie unter
Infodisplay (EVIC)/Persönliche
Einstellungen (durch den Kunden program-
mierbare Funktionen) in Instrumententa-
fel .
ÖFFNEN UND SCHLIESSEN DER
MOTORHAUBE
Die Motorhaube ist doppelt verriegelt.
1. Ziehen Sie den Entriegelungshebel, der sich
im Fahrzeug unter der Instrumententafel und
vor der Fahrertür befindet. 2. Fassen Sie dann unter die Motorhaube,
schieben Sie die Sicherungsklinke nach links
und öffnen Sie die Motorhaube.
Motorhaubenentriegelung
120

ACHTUNG!
Die Motorhaube zum Schließen nicht he-
rabfallen lassen. Dies kann zu Beschädigun-
gen führen. Die Motorhaube mit kräftigem
Druck in der Mitte der Vorderkante schließen,
um sicherzustellen, dass beide Verriegelun-
gen eingerastet sind.
WARNHINWEISE!
Achten Sie deshalb vor Antritt einer Fahrt auf
das vollständige Einrasten der Motorhaube.
Eine nicht vollständig verriegelte Motorhaube
kann sich während der Fahrt öffnen und die
Sicht versperren. Bei Nichtbeachtung dieser
Warnung kann es zu einem Unfall mit schwe-
ren oder lebensgefährlichen Verletzungen
kommen.
BELEUCHTUNG
Lichthauptschalter
Der Scheinwerferschalter befindet sich auf der
linken Seite der Instrumententafel neben dem
Lenkrad. Der Scheinwerferschalter steuert den
Betrieb der Scheinwerfer, Standleuchten, In-
strumententafelbeleuchtung, Laderaum- und
Nebelleuchten (je nach Ausstattung).Um die Scheinwerfer einzuschal-
ten, drehen Sie den Scheinwerfer-
schalter im Uhrzeigersinn. Im ein-
geschalteten Zustand des
Scheinwerferschalters sind die
Standleuchten, Rückleuchten,
Kennzeichenleuchten und die Instrumententa-
felbeleuchtung ebenfalls eingeschaltet. Um die
Scheinwerfer auszuschalten, drehen Sie den
Scheinwerferschalter zurück in die Stellung O
(Aus).
Lage der SicherungsklinkeLichthauptschalter
121

HINWEIS:
•Ihr Fahrzeug ist mit Scheinwerfer- und
Nebelleuchtenstreuscheiben (je nach
Ausstattung) aus Kunststoff ausgestattet,
die weniger anfällig für Bruchschäden
durch Steinschlag sind als Streuscheiben
aus Glas. Kunststoff ist jedoch kratzemp-
findlicher als Glas. Deshalb sind beim
Reinigen der Streuscheiben spezielle
Pflegevorschriften zu beachten.
• Damit die Streuscheiben der Scheinwer-
fer nicht zerkratzen, was zu einer Verrin-
gerung der Lichtausbeute führt, dürfen
die Streuscheiben nicht trocken abge-
wischt werden. Straßenschmutz mit mil-
der Seifenlauge abwaschen und mit kla-
rem Wasser nachspülen.
ACHTUNG!
Reinigen Sie die Streuscheiben keinesfalls
mit kratzenden Reinigungsmitteln, Lösungs-
mitteln, Stahlwolle oder Ähnlichem.
Hauptscheinwerfer-Automatik – Je
nach Ausstattung
Dieses System schaltet die Hauptscheinwerfer
entsprechend den Umlichtverhältnissen auto-
matisch ein oder aus. Um das System einzu-
schalten, den Scheinwerferschalter gegen den
Uhrzeigersinn in die Stellung A (Auto).
Durch das Einschalten des Systems wird die
Scheinwerfer-Zeitverzögerungsfunktion eben-
falls aktiviert. Dies bedeutet, dass die Schein-
werfer nach dem Ausschalten der Zündung
(Stellung OFF) noch bis zu 90 Sekunden lang
eingeschaltet bleiben. Um die Schweinwerfer-
Automatik auszuschalten, drehen Sie den
Scheinwerferschalter aus der Stellung AUTO.
HINWEIS:
Bevor die Scheinwerfer im Automatikmodus
eingeschaltet werden können, muss der Mo-
tor laufen.
Hauptscheinwerfer automatisch an
bei Wischbetrieb
Wenn Ihr Fahrzeug mit Hauptscheinwerfer-
Automatik ausgestattet ist, verfügt es außer-
dem über diese vom Benutzer programmier-
bare Funktion. Wenn die Hauptscheinwerfer auf Automatik-Betriebsart geschaltet sind und
der Motor läuft, werden sie bei eingeschalteten
Scheibenwischern automatisch eingeschaltet.
Weitere Informationen dazu finden Sie unter

Infodisplay (EVIC)/Persönliche Einstellungen
(durch den Kunden programmierbare Funktio-
nen) in Instrumententafel .
Wenn Ihr Fahrzeug mit Regensensor-
Scheibenwischern ausgerüstet ist und das
System ist aktiviert, werden die Hauptschein-
werfer automatisch eingeschaltet, nachdem
die Scheibenwischer fünf Wischbewegungen
innerhalb von ca. 1 Minute ausgeführt haben.
Die Hauptscheinwerfer werden ca. vier Minu-
ten, nachdem die Scheibenwischer vollständig
zum Stillstand gekommen sind, ausgeschaltet.
Weitere Informationen siehe Scheibenwischer
und Scheibenwaschanlage in diesem Ab-
schnitt.
HINWEIS:
Wenn die Hauptscheinwerfer tagsüber ein-
geschaltet werden, werden die Instrumen-
tentafelleuchten automatisch auf die gerin-
122

gere Nacht-Helligkeit abgeblendet. Weitere
Informationen hierzu sieheLeuchten in
diesem Kapitel.
SmartBeam™ – Je nach
Ausstattung
Das SmartBeam™-System verbessert bei
Nacht die Ausleuchtung in Vorwärtsrichtung
durch eine Automatisierung der Fernlichtsteu-
erung. Dazu verwendet es eine am Innenspie-
gel montierte Digitalkamera. Diese Kamera er-
fasst Fahrzeugscheinwerfer und schaltet
automatisch von Fernlicht auf Abblendlicht um,
bis das entgegenkommende Fahrzeug außer
Sicht ist.
HINWEIS:
Wenn die Windschutzscheibe oder der
SmartBeam™-Spiegel ausgetauscht wird,
muss der SmartBeam™-Spiegel neu ausge-
richtet werden, damit die korrekte Funkti-
onsweise gewährleistet ist. Setzen Sie sich
mit Ihrem örtlichen Vertragshändler in Ver-
bindung. Einschalten
1. Aktivierung des automatischen Fernlichts.
Weitere Informationen dazu finden Sie unter

Infodisplay (EVIC)/Persönliche Einstellungen
(durch den Kunden programmierbare Funktio-
nen) in Instrumententafel .
2. Drehen Sie den Scheinwerferschalter in die
Stellung AUTO.
3. Zum Umschalten der Hauptscheinwerfer auf
Fernlicht den Kombischalterhebel nach vorn (in
Richtung Fahrzeugvorderseite) drücken.
HINWEIS:
Dieses System wird erst bei Geschwindig-
keiten ab 32 km/h (20 mph) aktiviert.
Ausschalten
1. Zum manuellen Ausschalten des Systems
(normaler Betrieb des Abblendlichts) den Kom-
bischalterhebel auf sich zu (oder in Richtung
Fahrzeugheck) ziehen.
2. Um das System wieder zu aktivieren, den
Kombischalterhebel erneut nach vorn drücken. HINWEIS:
Wenn die Scheinwerfer und Schlussleuch-
ten von Fahrzeugen im Sichtbereich defekt,
verschmutzt oder verdeckt sind, bleibt das
Fernlicht länger (näher zu diesen Fahrzeu-
gen) eingeschaltet. Auch Verschmutzungen,
Schmierfilme und andere Fremdkörper (Auf-
kleber usw.) auf der Windschutzscheibe
oder der Kameralinse stören die ordnungs-
gemäße Funktion des Systems.
Tagfahrlicht – Je nach AusstattungDas Tagfahrlicht (geringere Helligkeit) wird ein-
geschaltet, wenn der Motor läuft und das Ge-
triebe nicht in der Parkstellung steht. Das Tag-
fahrlicht bleibt eingeschaltet, bis die Zündung
in die Stellung LOCK (Verriegeln) oder ACC
(Zusatzverbraucher) geschaltet oder die Fest-
stellbremse angezogen wird. Bei normalem
Fahren bei Nacht muss der Lichthauptschalter
verwendet werden.
123

Bei Fahrzeugen mit Infodisplay (EVIC) ist die
Zeitspanne für die Ausschaltverzögerung der
Hauptscheinwerfer programmierbar. Weitere
Informationen dazu finden Sie unterInfodis-
play (EVIC)/Persönliche Einstellungen (durch
den Kunden programmierbare Funktionen) in
 Instrumententafel .
Standleuchten und
Instrumententafelbeleuchtung
Um die Standleuchten und die Instru-
mententafelbeleuchtung einzuschal-
ten, drehen Sie den Scheinwerfer-
schalter im Uhrzeigersinn. Um die
Standleuchten auszuschalten, drehen Sie den
Scheinwerferschalter zurück in die Stellung O
(Aus).
Nebelscheinwerfer und
Nebelschlussleuchten – Je nach
Ausstattung
Die Nebelscheinwerfer und Nebelschluss-
leuchten können bei Bedarf bei schlechter
Sicht durch Nebel eingeschaltet werden. Die
Nebelscheinwerfer werden in der folgenden
Reihenfolge aktiviert: Den Scheinwerferschal-
ter einmal drücken und die Nebelscheinwerfer
werden eingeschaltet. Den Schalter ein zweites
Mal drücken und die Nebelschlussleuchten
werden eingeschaltet (die Nebelscheinwerfer
bleiben eingeschaltet). Den Schalter ein drittes
Mal drücken und die Nebelschlussleuchten
werden ausgeschaltet (die Nebelscheinwerfer
bleiben eingeschaltet). Den Schalter ein viertes
Mal drücken und die Nebelscheinwerfer wer-
den ausgeschaltet. Bei Fahrzeugen ohne Ne-
belscheinwerfer werden die Nebelschluss-
leuchten beim ersten Drücken aktiviert.
InnenraumleuchtenInnenraum- und Deckenleuchten werden ein-
geschaltet, wenn die Vordertüren geöffnet wer-
den, wenn der Helligkeitsregler (das Rad
rechts am Scheinwerferschalter) ganz nach
oben bis zur Arretierung gedreht wird oder – je
nach Ausstattung – wenn die Entriegelungs-
taste auf der Fernbedienung gedrückt wird.
Wenn eine Tür geöffnet ist und die Innenraum-
leuchten eingeschaltet sind, werden alle Innen-
raumleuchten abgeschaltet, indem der Hellig-
keitsregler bis zur Arretierung ganz nach unten
gedreht wird. Dies ist auch als Partymodus
Betrieb der Nebelscheinwerfer
125

bekannt, weil die Türen so längere Zeit offen
stehen können, ohne dass die Fahrzeugbatte-
rie entladen wird.
Die Helligkeit der Instrumententafelbeleuch-
tung kann durch Drehen des Helligkeitsreglers
nach oben (heller) oder unten (dunkler) gere-
gelt werden. Bei eingeschalteten Scheinwer-
fern können Sie die Helligkeit des Kilometer-
zählers, Tageskilometerzählers, Radios und
der Deckenkonsole erhöhen, indem Sie den
Regler bis zur Arretierung nach oben drehen,
bis Sie ein Klickgeräusch hören. Diese Funktion
kann hilfreich sein, wenn Sie bei Tag mit einge-
schaltetem Licht fahren müssen.Licht-an-WarnsignalWenn die Hauptscheinwerfer, Standleuchten
oder Laderaumleuchten nach dem Ausschal-
ten der Zündung noch eingeschaltet sind, er-
tönt ein akustisches Warnsignal, sobald die
Fahrertür geöffnet wird.
BatterieentladungsschutzUm die Lebensdauer der Fahrzeugbatterie zu
verlängern, ist sowohl für die Innenraum- als
auch für die Außenleuchten eine Lastabschal-
tung vorgesehen.
Wenn bei ausgeschalteter Zündung eine Tür
länger als 10 Minuten geöffnet oder der Hellig-
keitsregler 10 Minuten lang ganz nach oben bis
zur Stellung Deckenleuchte EIN gedreht bleibt,
werden die Innenraumleuchten automatisch
abgeschaltet.
Wenn die Zündung bei eingeschalteten
Scheinwerfern ausgeschaltet wird, werden die
Außenleuchten automatisch nach acht Minuten
abgeschaltet. Wenn die Scheinwerfer bei aus-
geschalteter Zündung eingeschaltet werden
und acht Minuten eingeschaltet bleiben, wer-
den die Außenleuchten automatisch abge-
schaltet.HINWEIS:
Der Batterieentladungsschutz wird mit dem
Einschalten der Zündung abgeschaltet.
Kartenleseleuchten vorn
Die Kartenleseleuchten vorn sind in der De-
ckenkonsole angebracht.
Jede Leuchte kann durch Drücken einer Taste
auf beiden Seiten der Konsole eingeschaltet
werden. Diese Tasten verfügen über eine Hin-
tergrundbeleuchtung, damit sie bei Dunkelheit
erkennbar sind. Um die Leuchten auszuschal-
ten, drücken Sie die Taste ein zweites Mal. Die
Leuchten werden auch eingeschaltet, wenn die
Helligkeitsregler
Kartenleseleuchten vorn
126
