2011 FIAT DUCATO Návod k použití a údržbě (in Czech)

213
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0103mobr. 220

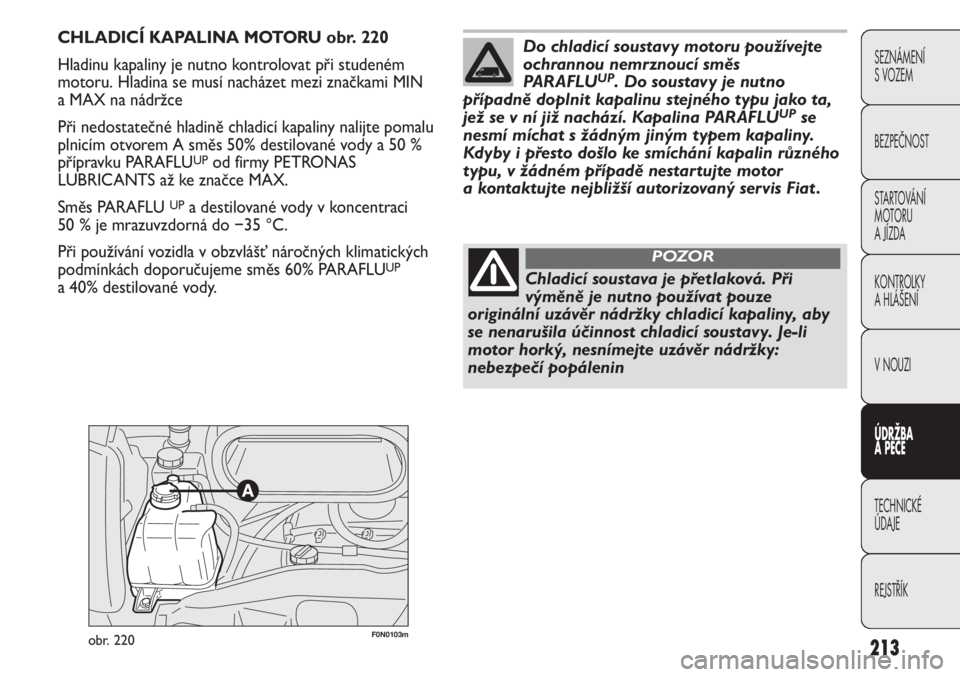

CHLADICÍ KAPALINA MOTORU obr. 220
Hladinu kapaliny je nutno kontrolovat při studeném
motoru. Hladina se musí nacházet mezi značkami MIN
a MAX na nádržce
Při nedostatečné hladině chladicí kapaliny nalijte pomalu
plnicím otvorem A směs 50% destilované vody a 50 %
přípravku PARAFLU
UPod firmy PETRONAS
LUBRICANTS až ke značce MAX.
Směs PARAFLU
UPa destilované vody v koncentraci
50 % je mrazuvzdorná do −35 °C.
Při používání vozidla v obzvlášť náročných klimatických
podmínkách doporučujeme směs 60% PARAFLU
UP
a 40% destilované vody.
Do chladicí soustavy motoru používejte
ochrannou nemrznoucí směs
PARAFLU
UP. Do soustavy je nutno
případně doplnit kapalinu stejného typu jako ta,
jež se v ní již nachází. Kapalina PARAFLU
UPse
nesmí míchat s žádným jiným typem kapaliny.
Kdyby i přesto došlo ke smíchání kapalin různého
typu, v žádném případě nestartujte motor
a kontaktujte nejbližší autorizovaný servis Fiat .
Chladicí soustava je přetlaková. Při
výměně je nutno používat pouze
originální uzávěr nádržky chladicí kapaliny, aby
se nenarušila účinnost chladicí soustavy. Je-li
motor horký, nesnímejte uzávěr nádržky:
nebezpečí popálenin
POZOR

214
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0105mobr. 221
KAPALINA DO OSTŘIKOVAČŮ ČELNÍHO/
ZADNÍ SKLA A DO SVĚTLOMETŮ obr. 221
Pro doplnění kapaliny sejměte uzávěr A.
Do ostřikovačů používejte směs vody a kapaliny
TUTELA PROFESSIONAL SC 35 v následujícím poměru:
30 % kapaliny TUTELA PROFESSIONAL SC 35 a 70 %
vody v létě.
50 % kapaliny TUTELA PROFESSIONAL SC 35 a 50 %
vody v zimě.
Při teplotách pod −20 °C používejte neředěnou kapalinu
TUTELA PROFESSIONAL SC 35.
Hladina se kontrolujte pohledem na nádržku.
Nejezděte s prázdnou nádržkou kapaliny
do ostřikovačů: ostřikování má zásadní
význam pro lepší výhled.
POZOR
Některé přísady do ostřikovačů jsou
hořlavé. V motorovém prostoru se
nacházejí horké části, které by se při kontaktu
s nimi mohly vznítit .
POZOR

215
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0107mobr. 222
UPOZORNĚNÍ Brzdová kapalina nasává vlhkost. Jestliže
vozidlo používáte převážně v oblastech s vysokou
vlhkostí vzduchu, je nutno brzdovou kapalinu měnit
častěji, než je uvedeno v plánu údržby. BRZDOVÁ KAPALINA obr. 222
Vyšroubujte uzávěr A a zkontrolujte, zda je kapalina
v nádržce u značky MAX.
Hladina kapaliny v nádržce nesmí nikdy překročit značku
MAX.
Pro doplnění používejte brzdovou kapalinu uvedenou
v tabulce „Provozní náplně a maziva“ (viz údaje
v kapitole „Technické údaje“).
POZN.: Pečlivě očistěte uzávěr nádrže A a okolní
plochy.
Při otevření uzávěru dávejte co největší pozor, aby se do
nádržky nedostaly žádné nečistoty.
Při dolévání brzdové kapaliny používejte nálevku se
zabudovaným filtrem s oky o max. velikosti 0,12 mm.
Brzdová kapalina je vysoce korozivní,
proto se nikdy nesmí dostat do kontaktu
s lakovanými díly. Jestliže se tak stane,
bez prodlení omyjte zasažené místo vodou.
Brzdová kapalina je vysoce toxická
a žíravá. Při náhodném potřísnění omyjte
zasažené části těla vodou a neutrálním mýdlem
a opláchněte je hojným množstvím vody. Při
náhodném pozření okamžitě vyhledejte
lékařskou pomoc .
POZOR
Symbol π
na obalu kapaliny označuje
brzdové kapaliny syntetického typu
a odlišuje je od kapalin minerálního typu.
Kapalinami minerálního typu se mohou
nenapravitelně poškodit speciální gumová
těsnění brzdové soustavy.
POZOR

216
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0109mobr. 223
KAPALINA DO POSILOVÉHO ŘÍZENÍ obr. 223
Zkontrolujte, zda hladina kapaliny v nádrži dosahuje na
maximum. Při kontrole musí stát vozidlo na rovné ploše
s vypnutým studeným motorem. Zkontrolujte, zda se
hladina kapaliny nachází u značky MAX na měrce, která
je upevněna u uzávěru nádrže (při kontrole za studena
použijte hladinu vyznačenou na straně 20 °C měrky).
Jestliže je hladina v nádrži pod předepsanou hodnotou,
doplňte ji. Pro doplnění následujícím postupem použijte
výhradně produkty uvedené v tabulce „Kapaliny
a maziva“ v kapitole „Technické charakteristiky“:
❒Nastartuje motor a počkejte, až se hladina kapaliny
v nádrži usadí.
❒S motorem v chodu otočte několikrát volantem na
koncovou polohu doprava a doleva.
Spotřeba kapaliny do posilového řízení je
velmi malá. Jestliže by za krátkou dobu po
doplnění bylo nutno hladinu znovu
doplnit , nechejte zkontrolovat soustavu u
autorizovaného servisu Fiat na případné
netěsnosti.
S motorem v chodu nenaléhejte na
koncovou polohu posilového řízení déle
než 8 sekund, řízení pak začne hlučet
a mohlo by se poškodit .
❒Doplňte hladinu kapaliny na značku MAX.
Zašroubujte zpět uzávěr.
Kapalina do posilového řízení se nesmí
dostat do kontaktu s horkými díly
v motoru: je hořlavá.
POZOR

217
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0253mobr. 224F0N0254mobr. 225
Jakmile snímač dosáhne přednastavenou hodnotu,
přestaví se ukazatel B-obr. 225 na červenou polohu i při
vypnutém motoru. Pro obnovu signalizačního zařízení
vyčistěte/vyměňte vložku, jako u normální výbavy,
a zresetujte ukazatel stiskem tlačítka C-obr. 225.
UPOZORNĚNÍ Filtr čistěte proudem vzduchu,
nepoužívejte vodu nebo kapalná čistidla.
Jedná se o speciální filtr pro provedení určená do oblastí
s vysokou prašností, proto se doporučuje nechat si filtr
vyměnit u autorizovaného servisu Fiat.
PYLOVÝ FILTR
Pylový filtr je třeba si nechat vyměnit u autorizovaného
servisu Fiat.VZDUCHOVÝ FILTR/PYLOVÝ FILTR
Vzduchový filtr je třeba si nechat vyměnit
u autorizovaného servisu Fiat.
VZDUCHOVÝ FILTR – PRAŠNÉ PROSTŘEDÍ
(u příslušné verze vozidla)
Vzduchový filtr do prašného prostředí je opatřen
vizuální signalizací zanesení A-obr. 224. Proto je nutno
pravidelně kontrolovat signalizaci snímačem zanesení
(postupujte podle „Plánu údržby“ v kapitole „Údržba
a péče“).

218
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BATERIE
Ve vozidle je použita nízkoúdržbová baterie. Za běžných
provozních stavů není nutné elektrolyt doplňovat
destilovanou vodou.
V každém případě je nutno nechat pravidelně
kontrolovat účinnost baterie výlučně v autorizovaném
servisu Fiat nebo odborným technikem.
Baterie je uložena v kabině před pedálovou konzolou.
Pro přístup k baterii je třeba sejmout kryt.
Při práci s baterií nebo v jejím okolí si
chraňte oči ochrannými brýlemi.
POZOR
Kapalina v akumulátoru je jedovatá
s žíravým účinkem. Nesmí se dostat na
pokožku ani do očí. Nepřibližujte se k baterii
s volným plamenem nebo případnými zdroji
jisker. Nebezpečí výbuchu a požáru.
POZOR
Provozem s příliš nízkou hladinou
elektrolytu se baterie nenapravitelně
poškodí a může i vybuchnout .
POZOR
VÝMĚNA BATERIE
Starý akumulátor je třeba vyměnit za novou se stejnými
charakteristikami.
Výměnou za baterii s jinými charakteristikami ztrácejí
platnost intervaly stanovené v Plánu údržby.
Údržbu baterie je pak třeba provádět v souladu
s pokyny jejího výrobce.
Nesprávnou instalací elektrického
a elektronického příslušenství se může
vozidlo vážně poškodit . Jestliže chcete po
zakoupení vozidla nainstalovat nějaké
příslušenství (imobilizér, radiotelefon, atd.),
obraťte se na autorizovaný servis Fiat
Baterie obsahují látky, které jsou
životnímu prostředí velmi škodlivé.
Doporučujeme nechat baterii vyměnit
u autorizovaného servisu Fiat , který je vybaven
zařízeními pro likvidaci odpadu v souladu
s ekologickými předpisy.

219
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Jestliže je nutno vozidlo odstavit na delší
dobu při velmi nízkých venkovních
teplotách, baterii demontujte a přeneste
do vyhřívaného prostoru, jinak hrozí nebezpečí,
že zamrzne.
UŽITEČNÉ RADY K PRODLOUŽENÍ
ŽIVOTNOSTI BATERIE
Dodržujte pečlivě následující opatření, abyste předešli
rychlému vybití baterie a zachovali ji dlouho
v provozuschopném stavu:
❒po zaparkování vozu zkontrolujte, zda jsou dveře,
okna i víka dobře zavřené, aby nezůstala svítit stropní
svítidla;
❒zhasněte stropní svítidla: vozidlo je nicméně
vybaveno systémem pro automatické zhasnutí
vnitřních světel;
❒při vypnutém motoru nepoužívejte příliš dlouho
elektrické spotřebiče (např. autorádio, výstražná
světla, obrysová světla, atd.);
❒před jakýmkoli zásahem do elektrické soustavy
odpojte kabel od minusového pólu baterie;
❒dotáhněte na doraz svorky baterie.
UPOZORNĚNÍ Akumulátor ponechaný příliš dlouho ve
stavu vybití pod 50 % se poškodí a sníží se jeho kapacita
a výkon při spouštění motoru.Baterie také snadněji zamrzne (někdy již při −10 °C).
V případě odstavení vozidla na delší dobu postupujte
podle pokynů uvedených v části „Odstavení vozidla na
delší dobu“ v kapitole „Startování a jízda“.
Jestliže po koupi vozidla chcete instalovat další
příslušenství (alarm, atd.), která vyžadují trvalé napájení,
či jiná zařízení, která zatíží energetickou bilanci vozidla,
obraťte se na autorizované servisy Fiat, jejichž odborní
pracovníci Vám doporučí nejvhodnější zařízení z řady
doplňků Lineaccessori Fiat, vyhodnotí celkovou spotřebu
elektrické energie a zkontrolují, zda elektrická soustava
vozidla snese požadovanou zátěž či zda je naopak třeba
použít silnější baterii.
Některá zařízení totiž postupně vybíjejí akumulátor,
protože spotřebovávají elektrickou energii i po vypnutí
klíčku v zapalování.
UPOZORNĚNÍ Pokud je vozidlo vybaveno tachografem,
doporučujeme při odstavení vozidla na více než pět dnů
odpojit minusovou svorku akumulátoru, aby se
zachovalo jeho nabití.
Pokud je vozidlo vybaveno odpojovačem baterie, při
odpojování postupujte dle pokynů uvedených v oddíle
„Ovládače“ v kapitole „Seznámení s vozidlem“.

220
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

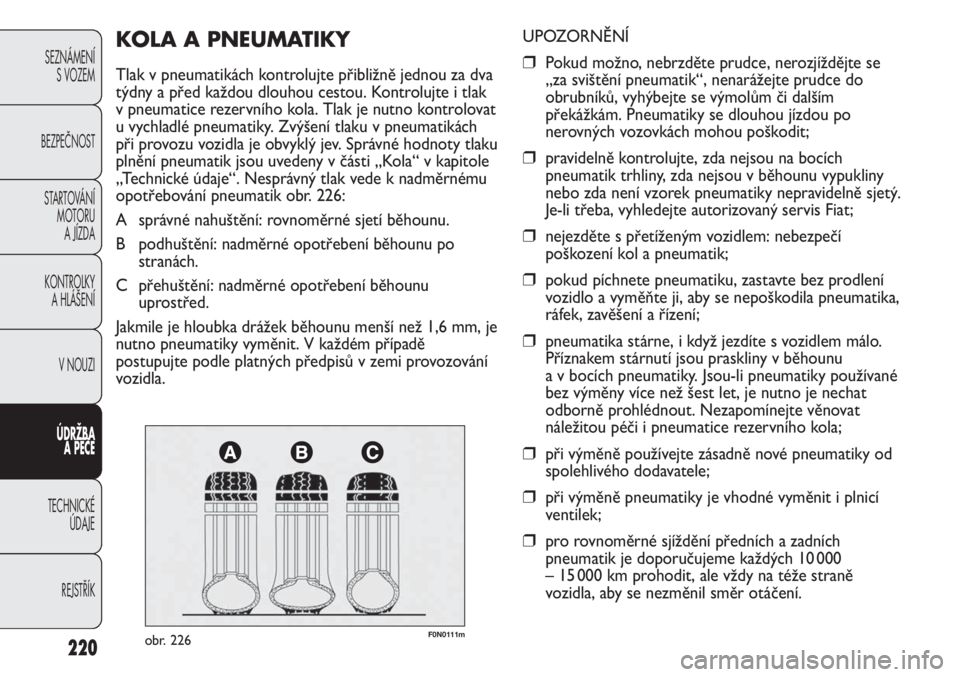

F0N0111mobr. 226
UPOZORNĚNÍ
❒Pokud možno, nebrzděte prudce, nerozjíždějte se
„za svištění pneumatik“, nenarážejte prudce do
obrubníků, vyhýbejte se výmolům či dalším
překážkám. Pneumatiky se dlouhou jízdou po
nerovných vozovkách mohou poškodit;
❒pravidelně kontrolujte, zda nejsou na bocích
pneumatik trhliny, zda nejsou v běhounu vypukliny
nebo zda není vzorek pneumatiky nepravidelně sjetý.
Je-li třeba, vyhledejte autorizovaný servis Fiat;
❒nejezděte s přetíženým vozidlem: nebezpečí
poškození kol a pneumatik;
❒pokud píchnete pneumatiku, zastavte bez prodlení
vozidlo a vyměňte ji, aby se nepoškodila pneumatika,
ráfek, zavěšení a řízení;
❒pneumatika stárne, i když jezdíte s vozidlem málo.
Příznakem stárnutí jsou praskliny v běhounu
a v bocích pneumatiky. Jsou-li pneumatiky používané
bez výměny více než šest let, je nutno je nechat
odborně prohlédnout. Nezapomínejte věnovat
náležitou péči i pneumatice rezervního kola;
❒při výměně používejte zásadně nové pneumatiky od
spolehlivého dodavatele;
❒při výměně pneumatiky je vhodné vyměnit i plnicí
ventilek;
❒pro rovnoměrné sjíždění předních a zadních
pneumatik je doporučujeme každých 10 000
– 15 000 km prohodit, ale vždy na téže straně
vozidla, aby se nezměnil směr otáčení.
KOLA A PNEUMATIKY
Tlak v pneumatikách kontrolujte přibližně jednou za dva
týdny a před každou dlouhou cestou. Kontrolujte i tlak
v pneumatice rezervního kola. Tlak je nutno kontrolovat
u vychladlé pneumatiky. Zvýšení tlaku v pneumatikách
při provozu vozidla je obvyklý jev. Správné hodnoty tlaku
plnění pneumatik jsou uvedeny v části „Kola“ v kapitole
„Technické údaje“. Nesprávný tlak vede k nadměrnému
opotřebování pneumatik obr. 226:
A správné nahuštění: rovnoměrné sjetí běhounu.
B podhuštění: nadměrné opotřebení běhounu po
stranách.
C přehuštění: nadměrné opotřebení běhounu
uprostřed.
Jakmile je hloubka drážek běhounu menší než 1,6 mm, je
nutno pneumatiky vyměnit. V každém případě
postupujte podle platných předpisů v zemi provozování
vozidla.
