2011 FIAT DUCATO Návod k použití a údržbě (in Czech)

205
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
ÚDRÎBA A PÉâE
PLÁNOVANÁ ÚDRŽBA
Správná údržba je rozhodující k zajištění dlouhé
životnosti vozidla za optimálních podmínek.
Proto předepsala automobilka Fiat řadu kontrol a úkonů
údržby, které se v závislosti na motorizaci musejí provést
48 000 kilometrů.
Plánovanou údržbou se v žádném případě nepokryjí
zcela všechny potřeby vozidla. Již v prvním období
provozu před servisní prohlídkou při 48 000 km a pak
mezi jednotlivými prohlídkami je nutno věnovat vozidlu
pozornost, např. systematicky kontrolovat a případně
doplnit náplně, dohustit pneumatiky, atd.UPOZORNĚNÍ Přesný rozpis pravidelných prohlídek
stanovil výrobce vozidla. Neprovedením prohlídek může
propadnout záruka.
Servisní prohlídky s plánovanou údržbou provádějí
v předepsaných intervalech všechny autorizované servisy
Fiat.
Jestliže se během pravidelné plánované prohlídky
v servisu zjistí, že jsou kromě plánovaných řádných
úkonů nutné další výměny nebo opravy, lze je provést
pouze s výslovným souhlasem zákazníka.
UPOZORNĚNÍ Doporučujeme, abyste vyhledali servis
Fiat bez prodlení při každé případné menší neobvyklosti
při provozu vozidla a nečekali na další pravidelnou
servisní prohlídku.
Jestliže je vozidlo používáno často k tažení přívěsů, je
třeba zkrátit dobu mezi řádnými údržbami.

206
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●●
PLÁN ÚDRŽBY
Tisíce kilometrů48 96 144 192 240
Měsíců24 48 72 96 120
Kontrola nabití baterie a případné dobití
Kontrola stavu / opotřebení pneumatik a případné seřízení tlaku
Kontrola fungování osvětlovací soustavy (světlomety, ukazatelé směru,
výstražná světla, zavazadlový prostor, interiér, schránka v palubní desce,
kontrolky na přístrojové desce, atd.)
Kontrola funkčnosti soustavy stíračů a ostřikovačů oken a případné
seřízení trysek
Kontrola polohy stírátek čelního okna/zadního okna a jejich opotřebení
Kontrola čistoty zámků kapoty motoru a víka zavazadlového prostoru,
vyčištění a namazání pákových mechanismů
Vizuální kontrola stavu a neporušenosti vnějšku karosérie, konzervace spodku
karosérie, pevných a ohebných úseků potrubí (výfukového, palivového,
brzdového potrubí), pryžových prvků (krytů, manžet, objímek/pouzder, atd.)
Kontrola stavu předních brzdových destiček a funkce signalizace jejich
opotřebení
Kontrola stavu a opotřebení destiček zadních kotoučových brzd a fungování
signalizace opotřebení destiček (u příslušné verze vozidla)
Kontrola a případné doplnění kapalin (chlazení motoru, brzd/hydraulické
spojky, ostřikování oken, elektrolyt, atd.).
Vizuální kontrola stavu rozvodového řemenu/řemenů vedlejších agregátů
(provedení bez automatického napínače)
Kontrola napnutí hnacího řemene příslušenství (verze bez automatického
napínače)

207
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●
●
●● ● ● ●
●●
●● ● ● ●
Tisíce kilometrů48 96 144 192 240
Měsíců24 48 72 96 120
Kontrola stavu ozubeného rozvodového řemene (verze 130-150 Multijet)
Kontrola a případné seřízení dráhy parkovací brzdy
Kontrola emisí/kouřivosti výfuku
Kontrola řídicích systémů motoru (přes diagnostickou zásuvku)
Kontrola čistoty spodních vodidel bočních posuvných dveří u verzí s P.L.S.
(nebo každých 6 měsíců)
Výměna palivového filtru (dieselové verze)
Výměna řemene/ů náhonu vedlejších příslušenství
Výměna ozubeného rozvodového řemene (*) (Verze 130-150 Mutijet)
Výměna vložky vzduchového filtru (***)
Výměna motorového oleje a olejového filtru (verze s DPF) (**) (#)
Výměna brzdové kapaliny (anebo každých 24 měsíců)
Výměna pylového filtru (anebo každých 24 měsíců)
(*) Bez ohledu na kilometrický proběh je nutno rozvodový řemen vyměnit každé 4 roky při náročném provozování vozidla
(chladné podnebí, městský provoz, dlouhý chod motoru na volnoběh), nebo v každém případě každých 5 let.
(**) Skutečný interval výměny oleje a olejového filtru závisí na podmínkách provozování vozidla a je signalizován kontrolkou
nebo upozorněním (u příslušné verze vozidla) na přístrojové desce (viz kap. “Kontrolky a upozornění”) nebo jednou za 24
měsíců
(#) Používá-li se vozidlo hlavně pro jízdy po městě, je nutné vyměnit motorový olej a filtr každých 12 měsíců.
(***) Je-li vozidlo vybaveno speciálním vzduchovým filtrem do prašných oblastí:
- každých 20 000 km kontrola a vyčistění filtru,
- každých 40 000 km výměna filtru.

208
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
POUŽÍVÁNÍ VOZIDLA
V NÁROČNÝCH PODMÍNKÁCH
Pokud je vůz převážně používán za následujících
náročných podmínek:
❒tahání nákladního nebo obytného přívěsu;
❒jízda po prašných vozovkách;
❒opakovaná jízda na krátké vzdálenosti (do 7 – 8 km)
a při venkovní teplotě pod nulou;
❒jízda s motorem, který často běží naprázdno, nebo
při jízdách na dlouhé vzdálenosti nízkou rychlostí či
po dlouhé odstávce vozidla;
je nutno provádět následující kontroly v kratších
intervalech, než je uvedeno v plánu údržby:
❒kontrola stavu a opotřebení obložení předních
kotoučových brzd;
❒kontrola čistoty zámků víka motorového
a zavazadlového prostoru, vyčištění a promazání
pákoví;
❒vizuální kontrola stavu: motoru, převodovky,
převodných ústrojí, pevných úseků a ohebných úseků
potrubí (výfuku – přívodu paliva – brzd), pryžových
prvků (kryty – manžety – objímky – atd.)
❒kontrola nabití baterie a hladiny elektrolytu;
❒vizuální kontrola stavu rozvodových řemenů vedlejších
agregátů;
❒kontrola a případná výměna motorového oleje a
olejového filtru.
PRAVIDELNÉ KONTROLY
Před dalekou cestou zkontrolujte a případně doplňte:
❒hladinu chladicí kapaliny motoru;
❒hladinu brzdové kapaliny;
❒hladinu kapaliny v ostřikovači skel;
❒tlak a stav pneumatik;
❒fungování osvětlovací soustavy (světlometů, ukazatelů
směru, výstražných světel, atd.);
❒fungování stírací/ostřikovací soustavy a umístění/
opotřebení stěrek stíračů čelního/zadního okna.
Aby bylo vozidlo v trvale v dobrém stavu z hlediska
provozuschopnosti a údržby, doporučujeme provádět
výše uvedené úkony velmi pravidelně (pokud možno
každých 1000 km a každých 3000 km, co se týče
kontroly a případného doplnění hladiny motorového
oleje).

209
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
KONTROLA HLADIN
obr. 216 – Verze 130 Multijet – 150 Multijet
Při práci v motorovém
prostoru nekuřte:
mohly by se zde nacházet
hořlavé plyny a výpary
s nebezpečím požáru.
POZOR
Pozor: Při doplňování
nesmíte zaměnit
kapaliny různého typu;
takové kapaliny nejsou
kompatibilní a mohl by se vážně
poškodit motor.
1. chladicí kapalina motoru
2. Hydraulická kapalina do
posilovače řízení
3. Kapalina do ostřikovačů
4. Brzdová kapalina
5. Motorový olej
F0N0100m

210
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Pozor: Při doplňování
nesmíte zaměnit
kapaliny různého typu;
takové kapaliny nejsou
kompatibilní a mohl by se vážně
poškodit motor.
1. chladicí kapalina motoru
2. Hydraulická kapalina do posilovače řízení
3. Kapalina do ostřikovačů
4. Brzdová kapalina
5. Motorový olej
obr. 217 – Verze 180 Multijet Power
Při práci v motorovém
prostoru nekuřte:
mohly by se zde nacházet
hořlavé plyny a výpary
s nebezpečím požáru.
POZOR
F0N0210m

211
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

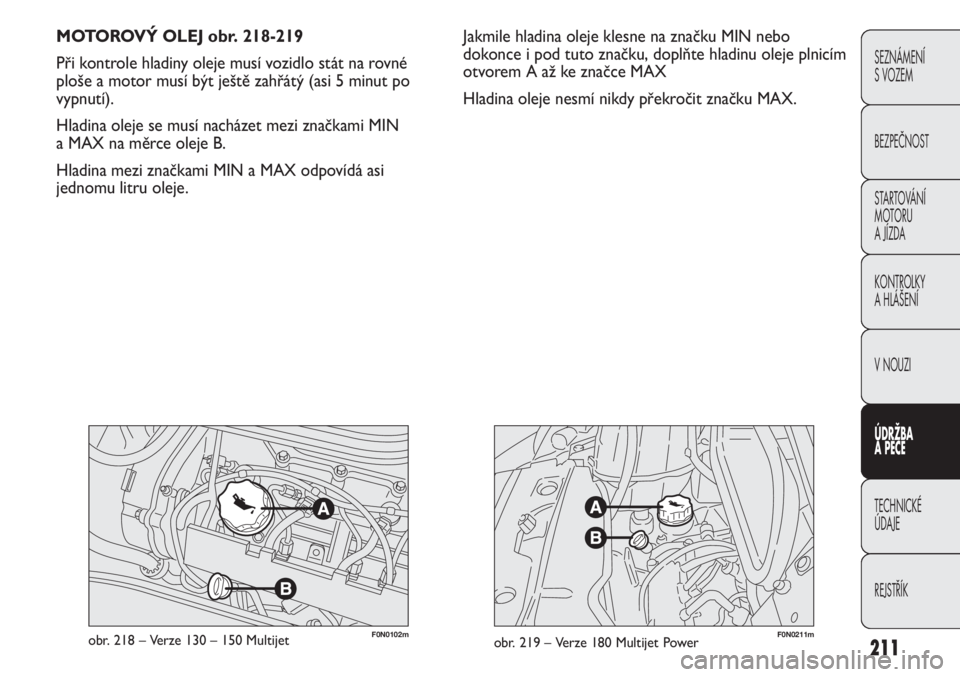

F0N0211mobr. 219 – Verze 180 Multijet PowerF0N0102mobr. 218 – Verze 130 – 150 Multijet
Jakmile hladina oleje klesne na značku MIN nebo
dokonce i pod tuto značku, doplňte hladinu oleje plnicím
otvorem A až ke značce MAX
Hladina oleje nesmí nikdy překročit značku MAX. MOTOROVÝ OLEJ obr. 218-219
Při kontrole hladiny oleje musí vozidlo stát na rovné
ploše a motor musí být ještě zahřátý (asi 5 minut po
vypnutí).
Hladina oleje se musí nacházet mezi značkami MIN
a MAX na měrce oleje B.
Hladina mezi značkami MIN a MAX odpovídá asi
jednomu litru oleje.

212
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SPOTŘEBA MOTOROVÉHO OLEJE
Maximální spotřeba motorového oleje je 400 gramů
oleje na 1000 km
V prvním období provozu se vozidlo zabíhá. Spotřebu
oleje lze proto považovat za stabilizovanou teprve po
ujetí prvních 5000 – 6000 km.
UPOZORNĚNÍ Spotřeba oleje závisí na stylu jízdy
a podmínkách používání vozidla.
UPOZORNĚNÍ Před kontrolou hladiny po doplnění
nebo výměně oleje nechejte motor běžet několik
sekund a po vypnutí počkejte několik minut.
Jestliže je motor zahřátý, pracujte
v motorovém prostoru s co největší
opatrností. Jestliže je motor zahřátý, může se
kdykoli spustit elektrický větrák: nebezpečí
úrazu. Pozor na šály, kravaty a volné části
oděvu: mohly by být vtaženy do ústrojí
v pohybu.
POZOR
K doplnění hladiny oleje je nutno použít
olej se stejnými charakteristikami jaké má
olej, který se v motoru již nachází.
Použitý olej a olejový filtr obsahují
nebezpečné látky pro životní prostředí.
Doporučujeme, abyste si nechali výměnu
oleje i filtru provést u autorizovaných servisů Fiat ,
které jsou vybaveny zařízením na zpracování
vyjetého oleje a použitých filtrů podle předpisů
o ochraně životního prostředí.
