2011 FIAT DOBLO COMBI Drift- och underhållshandbok (in Swedish)

40
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0125mbild 35F0V0084mbild 36
BACKSPEGLAR
INVÄNDIG SPEGEL bild 35
(för versioner/marknader där den förutses)
En olycksförebyggande anordning som lossar den vid en
våldsam kontakt med passageraren.
Med spaken A går det att ställa in spegeln på två olika
lägen: normalt eller bländfritt.
Under funktionen ska speglarna alltid stå
på läget A-bild 36.
De utvändiga backspeglarna kan ändra på upp-
fattningen av avståndet eftersom de är böjda.
VARNING
UTVÄNDIGA BACKSPEGLAR
Manuell hopfällning av spegeln
Vid behov (till exempel när spegelns storlek skapar pro-
blem i en trång genomfart) går det att fälla in speglarna
genom att flytta dem från läget A bild 36 till läget B.

41
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
Manuell reglering
Inne i fordonet, använd anordningen A-bild 37.
Elektrisk reglering
(för versioner/marknader där den förutses)
Regleringen av de utvändiga speglarna kan endast göras
med startnyckeln på läget MAR.
Gör så här:
❒Använd brytaren A-bild 38 för att välja önskad spegel
(höger eller vänster).
❒Om du flyttar brytaren A till läge B, och genom att an-
vända den, utför man inställningen av den vänstra back-
spegeln.
❒Genom att flytta brytaren A till läget D, och med hjälp
av denna, kan den utvändiga backspegeln till höger stäl-
las in.
När regleringen avslutats, ställ tillbaka brytaren A på det
mellanliggande spärrläget C.
F0V0120mbild 37F0V0015mbild 38

42
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
bild 39F0V0016m
UPPVÄRMNINGS- OCH VENTILATIONSANLÄGGNING
1. Övre fast spridare – 2. Inställbara mittre spridare – 3. Fasta sidospridare – 4. Inställbara sidospridare – 5. Spridare
vid fotzonen.

43
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0017mbild 40 – öppen öppningF0V0018mbild 41 – stängd öppning
INSTÄLLBARA MITTRE SPRIDARE
OCH PÅ SIDAN bild 40-41
Använd fliken A för att rikta in spridarna i önskat läge. För att stänga öppningarna, ska du skjuta fliken A sidledes
från läge 1-bild 40 till läge 2-bild 41.

44
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
UPPVÄRMNING OCH VENTILATION
REGLAGE bild 42
A: manöverratt för reglering av lufttemperatur (blandning varm/kall luft)
B: manöverratt för aktivering av fläkten
C: manöverratt för luftdistribution
D: knapp för att sätta på/stänga av cirkulationsluft
E: knapp för aktivering/avaktivering av den termiska bakrutan (på versioner/marknader där det förutses)
F0V0044mbild 42

45
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
SNABB UPPVÄRMNING
Gör så här:
❒Stäng alla spridare på instrumentpanelen.
❒Vrid manöverratten A till -.
❒Vrid manöverratten B till 4 -.
❒Vrid manöverratten C till ©.
BORTTAGNING AV IMMA/SNABB
AVFROSTNING AV VINDRUTAN
OCH DE FRÄMRE SIDORUTORNA
(funktion MAX-DEF)
Gör så här:
❒Vrid manöverratten A till -.
❒Vrid manöverratten B till 4 -.
❒Vrid manöverratten C till -.
❒Koppla ifrån den invändiga luftcirkulationen (LED-in-
dikatorn slocknar på knapp D).
När imman tagits bort/avfrostningen utförts, använd re-
glagen som används i normala fall för att återställa den
önskade komforten. KLIMATKOMFORT
Manöverratten C gör att luften inne i fordonet når alla
områden i kupén i 5 distributionsnivåer:
¶Luften sprids genom de mittre spridarna och ventila-
tionsöppningarna på sidan.
ßGör att fötterna värms upp och håller ansiktet svalt
(funktion ”bilevel”).
©Tillåter en snabbare uppvärmning av kupén.
®För att värma upp kupén och samtidigt avlägsna im-
ma från vindrutan.
-För att avlägsna imma och avfrosta vindrutan och de
främre sidorutorna.
UPPVÄRMNING
Gör så här:
❒Vrid (index på -) inställningsknappen A helt till höger.
❒Vrid manöverratten B till önskad hastighet.
❒Ställ inställningsknappen C på:
®För att värma upp fötterna och samtidigt avlägsna
imma från vindrutan.
ßFör att sända luften till fötterna och svalare luft från
de mittre spridarna och ventilationsöppningarna på
instrumentpanelen.
©För en snabb uppvärmning.

46
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
AKTIVERING AV INVÄNDIG
LUFTCIRKULATION
Tryck på knapp D: funktionens aktivering visas av att LED-
indikatorn tänds på knappen.
Det rekommenderas att den invändiga luftcirkulationen
aktiveras vid en trafikstockning eller i tunnlar för att und-
vika ett insläpp av förorenad luft.
Undvik att använda denna funktion under en längre tid,
speciellt med flera personer i fordonet, för att förhindra
att det bildas imma på rutorna.
VARNING Med cirkulationsluft i bilen går det snabbare
att värma upp eller kyla ned kupén enligt det valda funk-
tionsläget ”uppvärmning” eller ”kylning”). Aktiveringen
av cirkulationsluft rekommenderas vid regniga/kalla dagar
för att undvika att imma bildas på rutorna.
BORTTAGNING AV IMMA/AVFROSTNING
AV ELVÄRMD BAKRUTA OCH EXTERNA
BACKSPEGLAR
(för versioner/marknader där förutsett)
Tryck på knappen
(för att aktivera denna funktion. Ak-
tiveringen signaleras genom att lysdioden på knappen
tänds.
För att inaktivera funktionen, tryck igen på knappen E
(.
OBSERVERA! Klistra inte fast klistermärken vid glödtrå-
darna på den elvärmda bakrutan för att inte skada den. Förhindra att imma bildas på rutorna
Vid en kraftig extern fuktighet och/eller regn och/eller
kraftiga temperaturskillnader invändigt och utvändigt, re-
kommenderas det att utföra följande förebyggande åtgärd
för att förhindra en imbildning på rutorna:
❒Koppla ifrån den invändiga luftcirkulationen (LED-in-
dikatorn slocknar på knapp D).
❒Vrid manöverratten A till -.
❒Vrid manöverratten B till 2.
❒Vrid manöverratten C till -med möjlighet att övergå
till läge
®om rutorna inte immar.
STÄLLA IN FLÄKTHASTIGHET
För en korrekt ventilation i kupén, gör så här:
❒Öppna helt de mittre spridarna och ventilationsöpp-
ningarna på sidan.
❒Vrid manöverratten A till det blå området.
❒Vrid manöverratten B till önskad hastighet.
❒Vrid manöverratten C till ¶.
❒Koppla ifrån den invändiga luftcirkulationen (LED-in-
dikatorn slocknar på knapp D).

47
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX

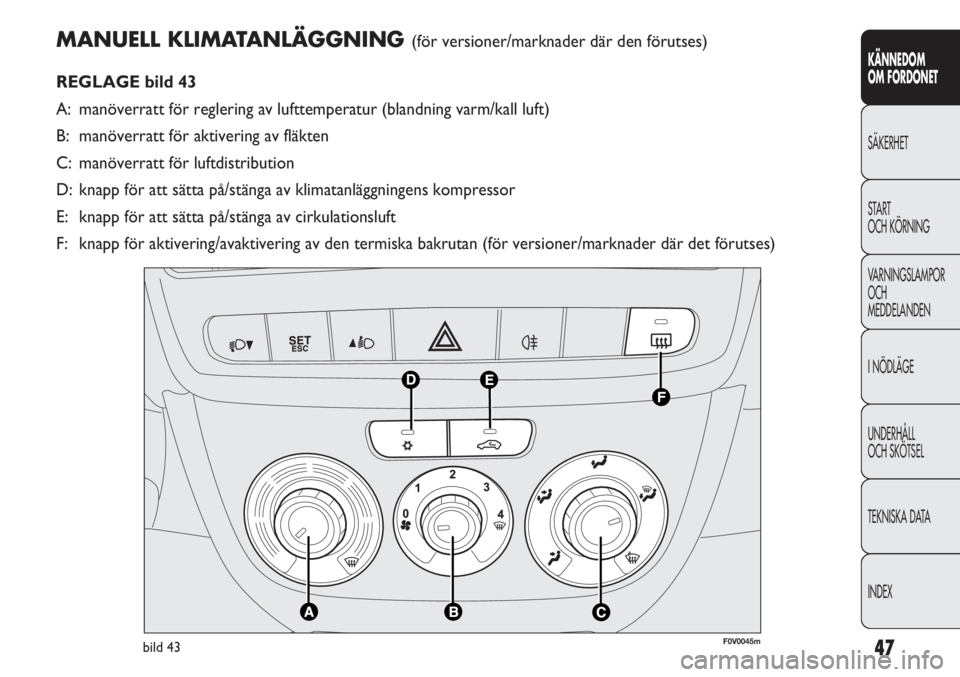

MANUELL KLIMATANLÄGGNING (för versioner/marknader där den förutses)
REGLAGE bild 43
A: manöverratt för reglering av lufttemperatur (blandning varm/kall luft)
B: manöverratt för aktivering av fläkten
C: manöverratt för luftdistribution
D: knapp för att sätta på/stänga av klimatanläggningens kompressor
E: knapp för att sätta på/stänga av cirkulationsluft
F: knapp för aktivering/avaktivering av den termiska bakrutan (för versioner/marknader där det förutses)
F0V0045mbild 43
