2011 FIAT DOBLO COMBI Drift- och underhållshandbok (in Swedish)

F0V0164mbild 159a
F0V0163mbild 158
176
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0035mbild 157
LJUS 3:e STOPP bild 158-159a-159b
För att byta lampa gör man så här:
❒För versioner med baklucka, skruva loss de två fäst-
skruvarna A-bild 158 och ta ut gruppen.
❒För versioner med sidohängd dörr, ta bort gummi-
propparna B-bild 159a och tryck på blockeringsflikarna
C för att ta ut gruppen.❒På versioner med högt tak och sidohängd dörr, ta bort
plastskyddet A-bild 159b och gummiproppen B-bild
159b, som är tryckmonterad, genom att använda en
skruvmejsel och trycka på blockeringsflikarna så som
visas på bilden. Ta sedan ut enheten.
❒Tryck på motsvarande flikar och ta ut lamphållaren.
❒Ta ut den tryckmonterade lampan och byt ut den.

177
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0179mbild 160
F0V0037mbild 161F0V0231mbild 159b
SKYLTLJUS (för versioner med sidohängd dörr)
För att byta lamporna A-bild 162, gör så här:
❒Tryck på blockeringsflikarna i punkterna som visas på
bilden och tryck spaken åt vänster för att dra ut den
genomskinliga enheten.
❒Byt ut lamporna genom att lossa dem från sidokon-
takterna och se till att de nya lamporna fästs korrekt
mellan kontakterna. SKYLTLJUS (för versioner med baklucka)
För att byta lamporna A-bild 160, gör så här:
❒Tryck spärren i riktning med pilen och dra ut lamp-
hållarna.
❒Vrid lamphållaren B-bild 35 moturs och dra sedan
ut lampan C.
F0V0036mbild 162

178
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
❒Öppna kåpan B-bild 164 så som visas.
❒Byt ut lampan C-bild 165 genom att lossa den från si-
dokontakterna. Sätt i den nya lampan och se till att den
fästs korrekt mellan kontakterna.
❒Stäng skyddet och fäst takbelysningen på sitt säte och
se till att den fästs riktigt.BYTA INVÄNDIG LAMPA
För typ av lampa och motsvarande effekt, se avsnittet
”Byte av en lampa”.
TAKBELYSNING FRAM
Takbelysning med genomskinligt skydd
För att byta lamporna, gör så här:
❒Ta ut takbelysningen A-bild 164 genom att trycka
på punkterna som indikeras av pilarna;
F0V0070mbild 163F0V0072mbild 165
F0V0071mbild 164

179
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
❒Byt lamporna C genom att lossa dem från sidokon-
takterna och se till att den fästs korrekt mellan kon-
takterna.
❒Stäng luckan B-bild 167 och fäst takbelysningen A-bild
166 på sitt säte och se till att det fästs riktigt.
TAKBELYSNING BAK
För att byta lampan, gör så här:
❒Ta bort takbelysningen A-bild 168 i den riktning som
anges av pilen.
❒Öppna skyddet B-bild 169 enligt anvisningen.
❒Byt ut lampan C-bild 170 genom att lossa den från si-
dokontakterna. Sätt i den nya lampan och se till att den
fästs korrekt mellan kontakterna.
❒Stäng skyddet B-bild 169 och fäst takbelysningen på sitt
säte och se till att den fästs riktigt. Takbelysning med spotlights (om förutsett)
För att byta lamporna, gör så här:
❒Arbeta på punkterna som anges med pilarna och ta
bort takbelysningen A-bild 166.
❒Öppna skyddsluckan B-bild 167.
F0V0074mbild 167
F0V0073mbild 166
F0V0075mbild 168

180
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0072mbild 170F0V0177mbild 172


F0V0176mbild 171
❒Ta ut takbelysningen genom att trycka på punkterna
osm indikeras av pilarna.
❒Byt ut lampan C-bild 172 genom att lossa den från si-
dokontakterna. Sätt i den nya lampan och se till att den
fästs korrekt mellan kontakterna. Borttagbar taklampa
För att byta lampan, gör så här:
❒Tryck på knapp A-bild 171 och ta ut den avtagbara tak-
belysningen B.
F0V0071mbild 169

181
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0088mbild 173

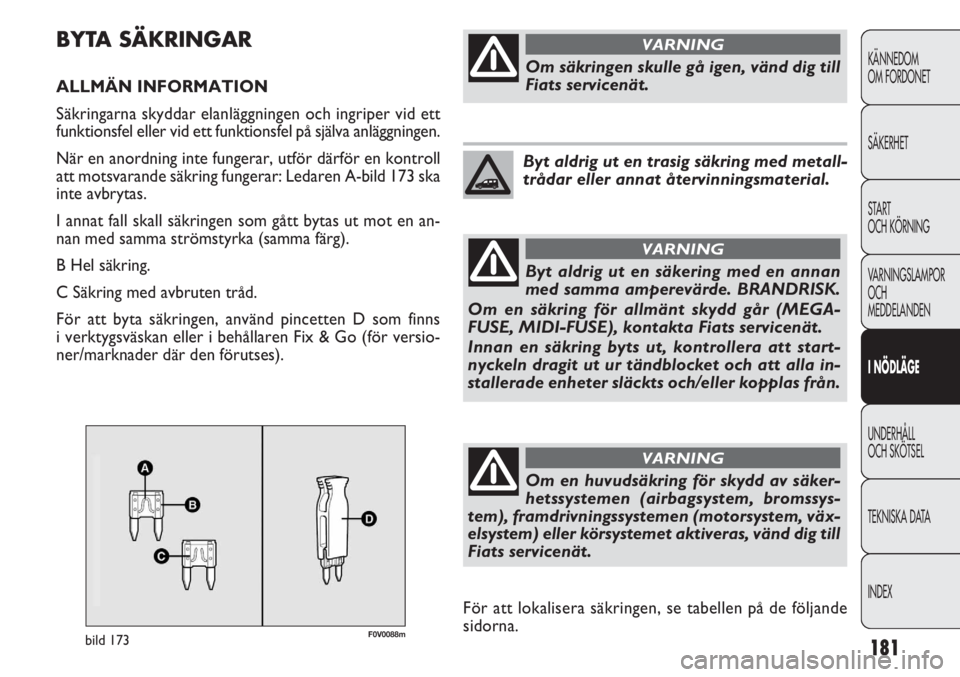

BYTA SÄKRINGAR
ALLMÄN INFORMATION
Säkringarna skyddar elanläggningen och ingriper vid ett
funktionsfel eller vid ett funktionsfel på själva anläggningen.
När en anordning inte fungerar, utför därför en kontroll
att motsvarande säkring fungerar: Ledaren A-bild 173 ska
inte avbrytas.
I annat fall skall säkringen som gått bytas ut mot en an-
nan med samma strömstyrka (samma färg).
B Hel säkring.
C Säkring med avbruten tråd.
För att byta säkringen, använd pincetten D som finns
i verktygsväskan eller i behållaren Fix & Go (för versio-
ner/marknader där den förutses).
Om säkringen skulle gå igen, vänd dig till
Fiats servicenät.
VARNING
Byt aldrig ut en trasig säkring med metall-
trådar eller annat återvinningsmaterial.
Byt aldrig ut en säkering med en annan
med samma amperevärde. BRANDRISK.
Om en säkring för allmänt skydd går (MEGA-
FUSE, MIDI-FUSE), kontakta Fiats servicenät.
Innan en säkring byts ut, kontrollera att start-
nyckeln dragit ut ur tändblocket och att alla in-
stallerade enheter släckts och/eller kopplas från.
VARNING
För att lokalisera säkringen, se tabellen på de följande
sidorna.
Om en huvudsäkring för skydd av säker-
hetssystemen (airbagsystem, bromssys-
tem), framdrivningssystemen (motorsystem, väx-
elsystem) eller körsystemet aktiveras, vänd dig till
Fiats servicenät.
VARNING

182
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0081mbild 174F0V0089mbild 175
SÄKERINGSSTYRENHET I MOTORRUMMET
Säkringslådan sitter till höger om motorn, på batterisidan.
För att ta bort skyddskåpan A och få tillgång till säkrings-
styrenheten, lossa på de två fästskruvarna B.
Om motorrummet måste tvättas, se till att
inte rikta vattenstrålen direkt mot den led-
ningsanslutna lådan i motorrummet.

183
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
SKYDDAD ANORDNING SÄKRING AMP FIGUR
Fjärreglage för att öppna svängdörren (Cargoversion) F09 10 175
Entonigt signalhorn F10 10 175
Helljus F14 15 175
Extravärmare PTC1 (dieselmotorer) F15 30 175
Luftkonditioneringssystemets kompressor F19 7,5 175
Eluppvärmd bakruta F20 30 175
Bränslets elpump på tanken F21 15 175
Dimljus F30 15 175
Magnetventiler för metangassystem F84 10 175
Kupéns eluttag, bakre eluttag F85 30 175
Cigarrettändare, uppvärmda säten F86 30 175
IBS-sensor för batteriladdning Start&Stop F87 5 175
Defroster utvändiga speglar F88 7,5 175
