2011 FIAT DOBLO COMBI Brugs- og vedligeholdelsesvejledning (in Danish)

184
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0V0082mfig. 176F0V0083mfig. 177

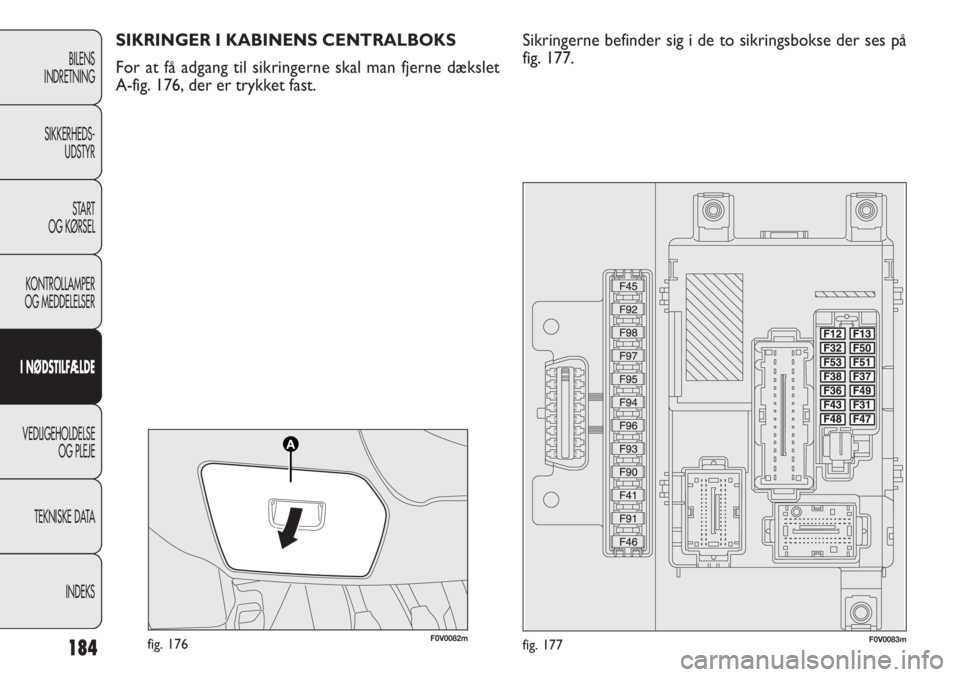

SIKRINGER I KABINENS CENTRALBOKS
For at få adgang til sikringerne skal man fjerne dækslet
A-fig. 176, der er trykket fast.Sikringerne befinder sig i de to sikringsbokse der ses på
fig. 177.

185
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
BESKYTTET KREDS SIKRING AMPERE FIGUR
Nærlys i højre side F12 7,5 177
Loftslampe fortil, loftslampe bagtil, lamper på solskærme, sidelys på døre,
lys i bagagerum F32 7,5 177
Instrumentgruppe F53 5 177
Motor til aflåsning/oplåsning af døre, motor til aktivering af deadlock,
motor til oplåsning af bagklap F38 20 177
Brændstofsystem + batteri til diagnosestik for EOBD-system, styreenhed
for automatisk klimaanlæg, alarmsirene, autoradio, styreenhed for convergence
Blue&Me™, styreenhed for registrering af dæktryk F36 10 177
Elektropumpe for front- og bagrudevasker F43 15 177
Motor til eldrevet rude i fordøren i passagersiden F48 20 177
Nærlys i venstre side, lygteregulator F13 7,5 177
Forsyning til kontakt på bremsepedal, kontakt på koblingspedal, indvendigt
varmeapparat, styreenhed for convergence Blue&Me™,
forberedelse for autoradio F51 7,5 177
Forsyning til instrumentgruppe, kontakt på bremsepedal, tredje stoplygte F37 5 177
Forsyning til belysning af kontrolpaneler, styreenhed for parkeringssensor,
styreenhed for registrering af dæktryk, bevægelse af de eldrevne sidespejle,
regnsensor, styreenhed for eldrevet soltag, stik til telematisk information –
my-port F49 5 177
Forsyning til relæ for motorsikringsboks og relæ for bodycomputerens
styreenhed F31 5 177

186
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

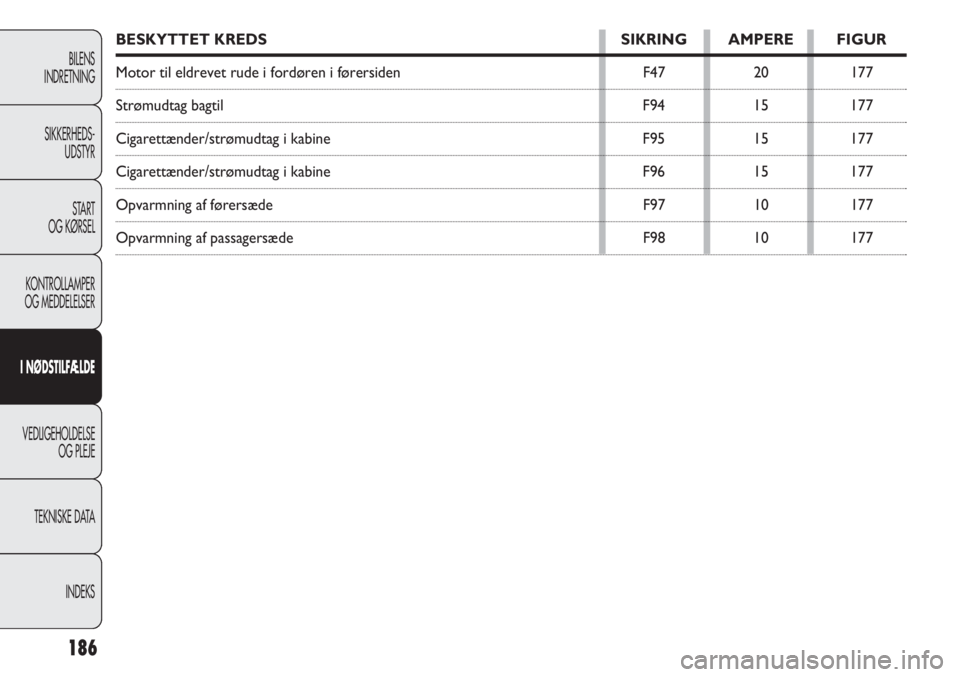

BESKYTTET KREDS SIKRING AMPERE FIGUR
Motor til eldrevet rude i fordøren i førersiden F47 20 177
Strømudtag bagtil F94 15 177
Cigarettænder/strømudtag i kabine F95 15 177
Cigarettænder/strømudtag i kabine F96 15 177
Opvarmning af førersæde F97 10 177
Opvarmning af passagersæde F98 10 177

187
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
OPLADNING AF BAT TERI
VIGTIGT: Fremgangsmåden ved opladning af batteriet er
kun anført til orientering. Det anbefales at lade Fiats ser-
vicenet foretage opladningen.
Opladning bør ske langsomt ved lav strømstyrke i ca. 24 ti-
mer. For lang tids opladning kan skade batteriet.
Opladningen foretages på følgende måde:
F0V0209mfig. 177b
UDEN START&STOP-SYSTEM
❒Afmonter polskoen fra batteriets negative pol.
❒Forbind ladeapparatets kabler til batteriets poler med
korrekt polaritet.
❒Tænd ladeapparatet.
❒Ved opladningens afslutning: Sluk ladeapparatet inden
kablerne fjernes fra batteriet.
❒Fastgør atter polskoen til batteriets negative pol.
MED START&STOP-SYSTEM
Versioner med falsk pol fig. 177b
❒Afkobl den negative pol med lynkobling A fra den fal-
ske negative pol B, da der på batteriets negative pol C
er installeret en sensor D til overvågning af batteritil-
standen, der aldrig må afbrydes, undtagen ved udskift-
ning af selve batteriet.
❒Forbind ladeapparatets positive kabel til batteriets po-
sitive pol og det negative kabel til den falske pol B.
❒Tænd ladeapparatet.
❒Ved opladningens afslutning: Sluk ladeapparatet inden
kablerne fjernes.
❒Når ladeapparatet er afmonteret, forbindes den nega-
tive pol med lynkobling A fra den falske pol B.

188
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Væsken i batteriet giftig og ætsende. Und-
gå kontakt med huden og øjnene. Oplad-
ning af batteriet skal ske i ventilerede omgivelser
langt fra åben ild og mulige kilder til gnistdannel-
se: brand- og eksplosionsfare!
ADVARSEL
Forsøg ikke at oplade et frosset batteri,
men tø det op først. I modsat fald kan du
risikere at det eksploderer. Hvis batteriet har
været frosset, bør man lade en fagmand kontrol-
lere at de indvendige dele ikke er beskadiget, og
at der ikke er revner i batterikassen med risiko for
udsivning af giftig og ætsende syre.
ADVARSEL
F0V0213mfig. 177c
Versioner uden falsk pol fig. 177c
❒Frakobl stikket A (ved tryk på knappen B) fra IBS-sen-
soren C til overvågning af batteriets opladningstilstand
monteret på batteriets negative pol D.
❒Tilslut ladeapparatets positive kabel til batteriets posi-
tive pol E og det negative kabel til polskoen på IBS-sen-
soren F, som vist i fig. 177c.
❒Tænd ladeapparatet.
❒Efter opladning slukkes for apparatet.
❒Efter frakobling af ladeapparatet skal man tilslutte stik-
ket A til IBS-sensoren C, som vist i fig. 177c.

189

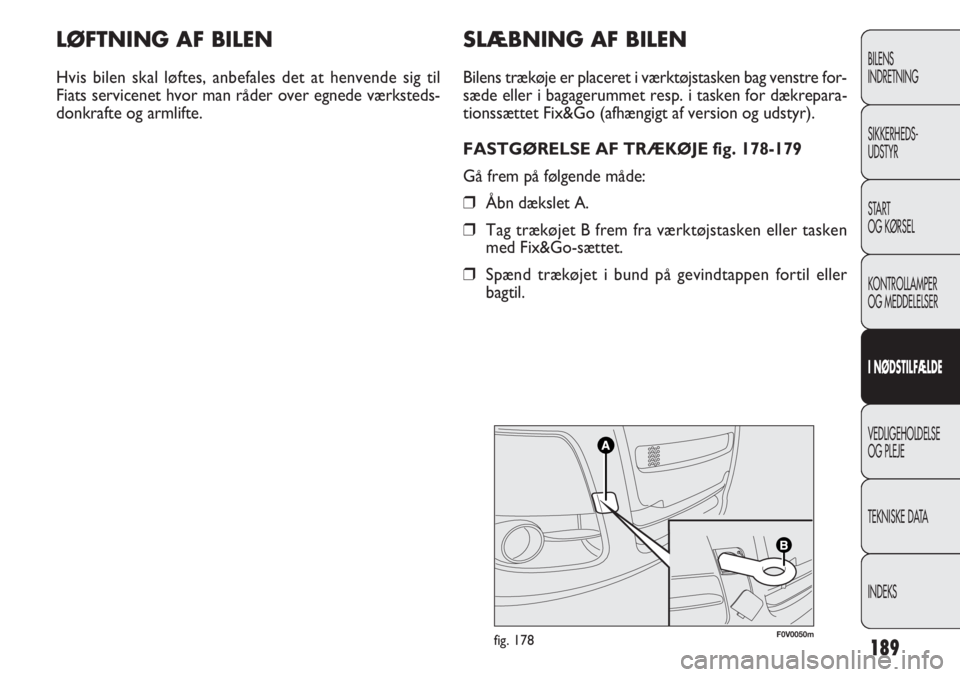

SLÆBNING AF BILEN
Bilens trækøje er placeret i værktøjstasken bag venstre for-
sæde eller i bagagerummet resp. i tasken for dækrepara-
tionssættet Fix&Go (afhængigt af version og udstyr).
FASTGØRELSE AF TRÆKØJE fig. 178-179
Gå frem på følgende måde:
❒Åbn dækslet A.
❒Tag trækøjet B frem fra værktøjstasken eller tasken
med Fix&Go-sættet.
❒Spænd trækøjet i bund på gevindtappen fortil eller
bagtil.
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0V0050mfig. 178
LØFTNING AF BILEN
Hvis bilen skal løftes, anbefales det at henvende sig til
Fiats servicenet hvor man råder over egnede værksteds-
donkrafte og armlifte.

190
F0V0051mfig. 179
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Inden slæbningen påbegyndes, skal man
dreje tændingsnøglen til position MAR og
tilbage til position STOP uden at trække den ud.
Hvis tændingsnøglen trækkes ud, træder ratlåsen
automatisk i funktion, hvorved det bliver umuligt
at styre bilen.
ADVARSEL
Rens gevindtappen omhyggeligt inden
trækøjet skrues på. Overbevis dig om at
trækøjet er spændt i bund inden slæbningen påbe-
gyndes.
Start aldrig motoren mens bilen er under slæbning.
ADVARSEL
Under slæbningen skal man være op-
mærksom på at man ikke har bremsefor-
stærkeren og servostyringen til rådighed. Der
kræves derfor større kraft til betjening af brem-
sepedalen og rattet. Anvend ikke elastiske tove til
slæbning og undgå ryk. Overbevis dig om at slæbe-
grejets forbindelsesled til bilen ikke kan komme
i berøring med bilens komponenter og beskadige
disse. Slæbning skal ske i overensstemmelse med
særlige bestemmelser i færdselsloven hvad angår
både kørslen og det anvendte udstyr. Start aldrig
motoren mens bilen er under slæbning.
ADVARSEL
Trækøjerne både foran og bagtil må kun an-
vendes til slæbning på plan vej. Det er til-
ladt at slæbe over korte afstande ved brug
af udstyr, som er i overensstemmelse med færd-
selsloven (stiv stang), samt flytning af bilen på plan
vej for at klargøre den til slæbning eller transport
med kranvogn. Trækøjerne MÅ IKKE bruges til
bjærgningsoperationer på bilen udenfor vejbanen,
eller ved forhindringer og/eller slæbning ved hjælp
af tove eller andre anordninger som ikke er stive.
Når ovennævnte betingelser overholdes, skal
slæbningen ske med to biler (den der trækker og den
der trækkes), der er stillet mest muligt på samme
midterlinje.

191
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
VEDLIGEHOLDELSE OG PLEJE
PLANMÆSSIG VEDLIGEHOLDELSE
Korrekt vedligeholdelse er afgørende for at sikre bilen
en lang levetid i optimal stand.
Fiat har derfor opstillet en vedligeholdelsesplan omfattende
en række kontrol- og vedligeholdelsesarbejder der er for-
delt på eftersyn hver 30.000/35.000 km (afhængigt af ver-
sionerne) eller mindst en gang om året.
Vedligeholdelsesplanen dækker imidlertid ikke bilens ved-
ligeholdelsesbehov fuldt ud. Både i den første tid frem til
eftersynet ved 30.000/35.000 km og i perioderne mellem
eftersynene har bilen behov for almindeligt tilsyn som for
eksempel systematisk kontrol og genoprettelse af væskes-
tande, dæktryk etc.VIGTIGT! Eftersynene iflg. vedligeholdelsesplanen er fo-
reskrevet af producenten. Undladelse af at lade dem ud-
føre kan medføre bortfald af garantien.
Arbejderne iflg. vedligeholdelsesplanen udføres af alle
værksteder inden for Fiats servicenet.
Hvis der under udførelsen af de enkelte arbejder konsta-
teres behov for yderligere udskiftninger eller reparatio-
ner, vil disse kun blive udført med kundens tilladelse.
VIGTIGT! I tilfælde af mindre uregelmæssigheder ved bi-
lens funktion anbefales det at henvende sig til Fiats servi-
cenet med det samme og ikke afvente næste eftersyn.
Hvis bilen ofte anvendes til kørsel med anhænger, skal ved-
ligeholdelseseftersynene foretages med kortere interval.
