191Praktisk information

Montering av ett hjul
Fastsättning avnödreservhjulet
Om din bil är utrustad med lättmetallfälgar kommer du att märka att brickorna inte kommer i kontakt med nödreservhjulet, när du drar åt bultarna vid återmonteringen. Hjulet hålls fastgenom att varje bult är konisk.
Efter ett hjulbyte
För att kunna placera det punkteradedäcket i bagageutrymmet (inte pånödreservhjulets plats) bör du först tabort mittskyddet. Om du använder nödreservhjulet är högsta tillåtna hastighet 80 km/tim. Kontrollera åtdragningen av reservhjulets bultar och dess tryck påen CITROËN-verkstad eller en annan kvalificerad verkstad.
Reparera det punkterade hjulet ochmontera genast tillbaka det på bilen.


Lista över arbetsmoment
)
Sätt hjulet på plats på navet.)
Skruva fast bultarna för hand så långt detgår. )
Dra åt stöldskyddsskruven en aning medhylsnyckeln 1
utrustad med hylsan 5.)
Dra åt övriga bultar en aning med enbar t hylsnyckeln 1
(utan hylsa).

)Sänk åter bilen helt ned på marken.)Fäll ihop domkraften 2 och ta bort den.)
Dra åt stöldskyddsskruven helt medhylsnyckeln 1
utrustad med hylsan 5.)
Dra åt övriga bultar helt med enbar t hylsnyckeln 1
(utan hylsa). )
Montera tillbaka skyddskåporna på var och en av bultarna (beroende på utrustning).)
Sätt tillbaka verktygen i lådan.

193Praktisk information











Byta en lampa
Framljus
Modell med xenonlampor
1.Helljus (H1- 35W).2.Halvljus med adaptiv kur vljusfunktion
(D1S-35W).3.Varselljus/positionsljus
(lysdioder - LED).4.Blinkersljus (HY21-21W).5.Dimstrålkastare med statisk
kurvljusfunktion(H11).
Modell med halogenlampor
1.Helljus (H1- 55W).2. Halvljus (H7-55W).3.Positionsljus
(lysdioder - LED).4.Blinkersljus (HY21-21W).5.Dimstrålkastare med kur vljusfunktion(H11).
Vid användning av lampor av typ H7 etc.med styrklackar måste den placeras rätt för att garantera den bästa belysningseffekten.
Under vissa väderförhållanden (lågatemperaturer, fukt) kan imma bildas på insidan av strålkastarglasen fram och bak. Den försvinner några minuter efter det att ljuset har tänts.



Risk för farlig elstöt

Byte av en xenonlampa (D1S-35W) skall utföras på en CITROËN-verkstadeller en annan kvalificerad verkstad.

) Ta bor t det skyddande plastlocket genom
att dra i tungan.) Ta u t k o n t a k t s tycket tillsammans medlampan genom att trycka på spärrklacken
nedtill.) Dra loss lampan och byt ut den.
Montera den nya lampan genom att utföra
momenten i omvänd ordningsföljd.


Strålkastarna har glas av polykarbonat som är belagda med skyddslack: )Rengör inte glasen med en torr eller slipande trasa, inteheller med rengörings- eller lösningsmedel,)Använd en svamp ochtvållösning,)Spruta inte på strålkastarna, ljusen och runt dessa om du använder en högtryckstvätt,för att undvika att skadaskyddslacken och tätningarna.
)Rör inte lampan direkt med fingrarna. Använd en luddfri trasa.
Vid byte av en lampa måstestrålkastarna ha varit släckta i någraminuter (risk för allvarlig brännskada).
Det är endast tillåtet att använda UV-blockerande lampor, för att inte skadastrålkastaren.
Byt alltid ut den trasiga lampan moten ny lampa med samma referens och tekniska data.
Halvljus (modell med xenonlampor)

En xenonlampa av typen D1S måstebytas på en CITROËN-verkstad eller en annan kvalificerad verkstad, eftersomdet finns risk för farliga elektriska stötar.
Vi rekommenderar att båda D1S-lamporna byts samtidigt, om någon av dem är felaktig.

Praktisk information
Halvljus
(modell med halogenlampor)
) Ta bor t det skyddande plastlocket genom
att dra i tungan.






Helljus
(modell med halogenlampor)
)Ta bor t det skyddande plastlocket genom att dra i tungan. )Ta ut kontaktstycket tillsammans med
lampan genom att trycka på spärrklackennedtill. )Dra ut lampan för att byta ut den.
Montera den nya lampan genom att utföramomenten i omvänd ordningsföljd.
)
Tryck på kontaktstyckets ovansida och
tippa enheten nedåt.
) Ta ut kontaktstycket tillsammans medlampan )
Dra i lampan för att byta ut den.
Montera den nya lampan genom att utföra
momenten i omvänd ordningsföljd, men för in
lampans underdel först.

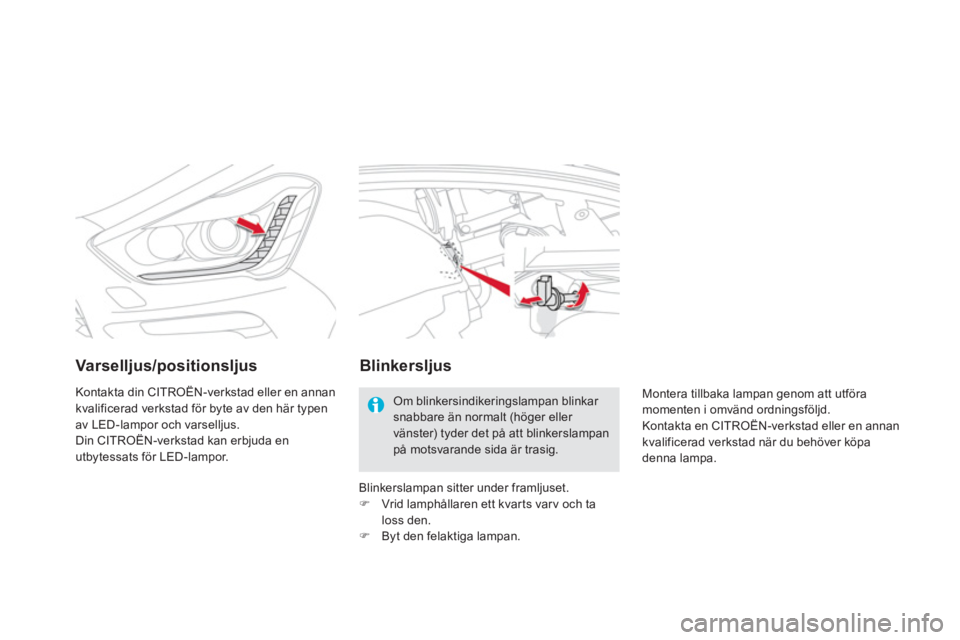

Varselljus/positionsljus
Kontakta din CITROËN-verkstad eller en annan
kvalificerad verkstad för byte av den här typenav LED-lampor och varselljus.
Din CITROËN-verkstad kan erbjuda en
utbytessats för LED-lampor.
Blinkersljus
Om blinkersindikeringslampan blinkar snabbare än normalt (höger eller vänster) tyder det på att blinkerslampanpå motsvarande sida är trasig.
Blinkerslampan sitter under
framljuset. )
Vrid lamphållaren ett kvarts varv och taloss den. )
Byt den felaktiga lampan. Montera tillbaka lampan
genom att utföramomenten i omvänd ordningsföljd.
Kontakta en CITROËN-verkstad eller en annan
kvali
ficerad verkstad när du behöver köpa
denna lampa.

Praktisk information
Dimstrålkastare
) Dra ut vindavvisaren under karossen.)
Koppla ur kontaktstycket från lampan.)
Vrid lampan ett kvarts varv och byt ut den.
Montera tillbaka lampan genom att utförasamma moment i omvänd ordningsföljd.
När det gäller byte av dessa lampor kan duockså kontakta en CITROËN-verkstad eller enannan kvalificerad verkstad.

Inbyggda sidoblinkers
Vänd dig till en CITROËN-verkstad eller enannan kvalificerad verkstad när du behöver
skaffa dessa lampor.
Yttre sidobelysningar
Kontakta en CITROËN-verkstad eller en
kompetent verkstad då lysdioden behöver bytas ut.

1.Positionsljus
(lysdioder - LED).2.Blinkersljus (PY21W gula).3.Backljus (P21W).4. Bromsljus (P21W).5.Dimljus (P21W).
Bakljus
Blinkersljus och bromsljus(på skärmarna)
) Öppna bakluckan och ta bort locket.)
Koppla ur lyktans anslutning. )
Skruva loss lyktans båda fästmuttrar.
)Ta f ö r s i k t igt ut lyktan från utsidan. Fästclipsen snäpps loss automatiskt. )Vrid lamphållaren en kvar ts var v och byt
lampan
Montera tillbaka lyktan genom att utföra momenten i omvänd ordningsföljd.



Byte av lysdioder

Vänd dig till en CITROËN-verkstad eller en annan kvalificerad verkstad för byteav dessa lysdioder.
