2011 CITROEN DS4 InstruktionsbÖcker (in Swedish)

255
Praktisk information
)Sänk åter bilen helt ned på marken.)Fäll ihop domkraften 2och ta bort den.) Dra helt fast stöldskyddsskruven med hylsnyckeln 1utrustad med hylsan 4.)
Dra helt fast de andra bultarna, med
hylsnyckeln 1.) Montera tillbaka skyddskåporna på var och en av bultarna (beroende på utrustning). )
Sätt tillbaka verktygen i lådan.

Byta en lampa

Strålkastarna har glas av polykarbonat som är belagda med skyddslack:)Rengör inte glasen med en torr eller slipande trasa, inteheller med rengörings- eller lösningsmedel,)Använd en svamp och tvållösning,)Rikta inte vattenstrålen länge mot strålkastarna, ljusen och runt dessa om du använder en högtryckstvätt, för att undvika att skadaskyddslacken och tätningarna.
)Rör inte lampan direkt medfingrarna. Använd en luddfri trasa.Vid byte av en lampa måste strålkastarna ha varit släckta i några minuter (risk för allvarlig brännskada).Det är endast tillåtet att använda UV-blockerande lampor, för att inte skadastrålkastaren.Byt alltid ut den trasiga lampan mot en ny lampa med samma referens ochtekniska data.


Risk för elstötar

Byte av en xenonlampa (D1S-35W) skautföras på en CITROËN-verkstad eller en annan kvalificerad verkstad.

Med lampor med fattning av typ H1, H7... måste du kontrollera att lampan placeras rätt, för att garantera bästabelysningskvalitet.

Praktisk information
Modell med xenonlampor ochadaptiva strålkastare.
1.Adaptiva halvljus/helljus (D1S-35W).
2.Blinkers (PY21Wgula).3. Varselljus (P21/5W XL).4.Positionsljus (dioder).5.Dimstrålkastare (H11- 55W).
Modell med halogenlampor
1.Blinkers (H21 vit).2.Halvljus (H7-55W).
3.Helljus (H1- 55W).4. Varselljus (P 21/5 W XL).5.Positionsljus (dioder).6.Dimstrålkastare (H11- 55W).


Så här kommer du åt lamporna

Beroende på motoralternativ (och endast på
vänster sida) bör du i förväg utföra följande
åtgärder, för att komma åt lampornasskyddslock. ) Ta b o r t l uftavvisaren genom att knäppa
loss den i höjd med dess tre stödpunkter.) Knäpp loss vajern för öppning av motorhuven i nivå med dess bägge
infästningar. ) Flytta vajern nedåt.
Glöm inte att sätta tillbaka allt på sin plats
(vajer och luftavvisare) efter bytet av lampan.

Framljus

Byte av halvljus (endast på modeller med halogenlampor)
)Ta b o r t s kyddslocket genom att dra itungan. )Koppla ur lampans anslutning.)För fjädrarna åt sidan för att frigöra lampan. )Dra loss lampan och byt ut den.
Återmontera lampan i omvänd ordningsföljd.
Byte av blinkersljus
Återmontera skyddslocket mycket noggrant så att lampinsatsen blir helt tät.

De gula lamporna, som t.ex.blinkersljusen, ska bytas ut mot lampor med samma tekniska data och sammafärg.
Om en blinkersindikeringslampablinkar snabbare (vänster eller höger)betyder det att det är fel på någon avblinkersljusen på motsvarande sida.
Modell med xenonlampor)
Ta bort skyddslocket genom att dra i
tungan.) Koppla ur lampans anslutning. )
Dra isär fjädrarna för att frigöra lampan. )
Ta ut lampan och byt den.
Återmontera delarna i omvänd ordning.
Modell med halogenlampor)Vrid lamphållaren ett kvarts varv och ta bort den. )Dra bor t lampan och byt ut den.
Montera tillbaka genom att utföra sammaåtgärder men i omvänd ordning.

Praktisk information
Byte av lampor i varselljus
) Ta bor t det skyddande locket genom att dra
i tungan.) Koppla ur lampans anslutning. )
Vrid lamphållaren ett kvarts varv och ta ut den. )
Dra ut lampan och byt ut den.
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd.



Byte av helljus (enbart påmodeller med halogenlampor)
)Dra bor t skyddskåpan genom att dra i
tun
gan. )Koppla ur lampans kontaktstycke. )Kläm ihop fjädrarna för att frigöra lampan. )Dra ur lampan och byt den.
Återmontera delarna i omvänd ordning.

Byte av integrerade sidoblinkers
)
För in en skruvmejsel mot mitten avsidoblinkersljuset, mellan detta ljus och
backspegelns sockel.) Bänd med skruvmejseln för att lossa sidoblinkersen och dra ut den. )
Koppla ur kontaktstycket.
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd.
Lampor kan du skaffa från din CITROËN-
verkstad eller från en annan kvalificeradverkstad.

Byte av sidolampor
Kontakta din CITROËN-verkstad eller en annan
kvalificerad verkstad för byte av dessa LED-lampor.



Byte av LED-ljus/positionsljus

Kontakta din CITROËN-verkstad eller en annan kvalificerad verkstad för byte av dessa LED-lampor.
Byte av dimstrålkastare
)Stick in en platt skruvmejsel i hålet i dekorlisten.)Dra och bänd för att lossa listen på stötfångaren (parkeringshjälpens givaresitter ihop med listen).)Ta bor t de bägge fästskruvarna i modulen
och ta ur den från sin plats. )Koppla ur elanslutningen från lamphållaren. )Vrid lamphållaren ett kvar ts var v och ta ut den. )Dra ut lampan och byt ut den.
Montera tillbaka lampan genom att utförasamma moment i omvänd ordningsföljd.
När det gäller byte av dessa lampor kan du
också kontakta en CITROËN-verkstad eller en
annan kvalificerad verkstad.

261Praktisk information

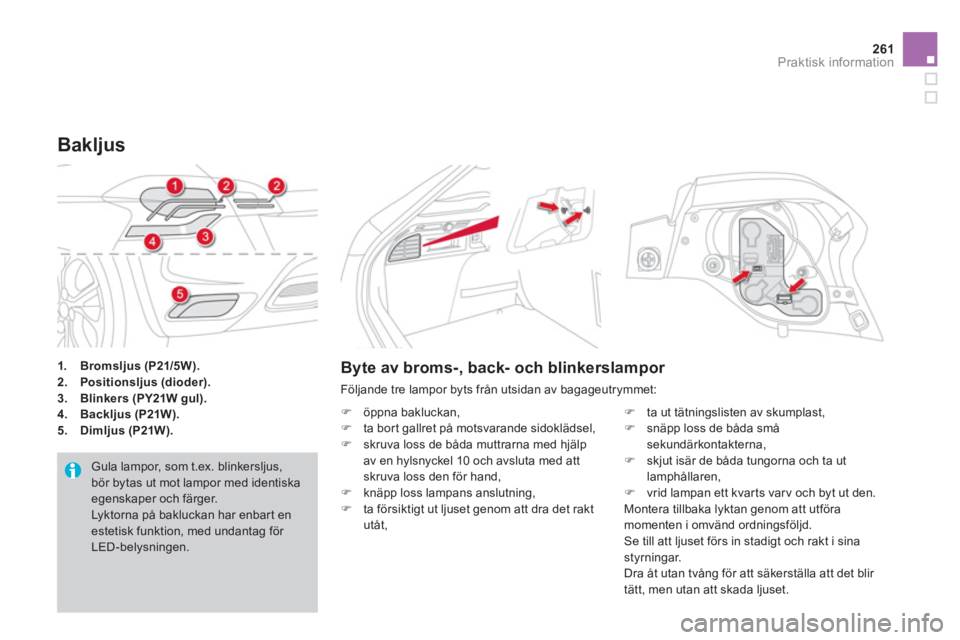

1.Bromsljus(P21/5W).2.Positionsljus (dioder).3.Blinkers (PY21W gul).4.Backljus (P21W).5. Dimljus (P21W).
Bakljus
Gula lampor, som t.ex. blinkersljus,bör bytas ut mot lampor med identiska egenskaper och färger. Lyktorna på bakluckan har enbar t enestetisk funktion, med undantag för LED-belysningen.
Byte av broms-, back- och blinkerslampor
Följande tre lampor byts från utsidan av bagageutrymmet:
)
öppna bakluckan,)
ta bort gallret på motsvarande sidoklädsel,)
skruva loss de båda muttrarna med hjälp
av en hylsnyckel 10 och avsluta med att skruva loss den för hand,) knäpp loss lampans anslutning,)
ta försiktigt ut ljuset genom att dra det raktutåt,
)
ta ut tätningslisten av skumplast,)
snäpp loss de båda små sekundärkontakterna,)
skjut isär de båda tungorna och ta ut
lamphållaren, ) vrid lampan ett kvarts var v och byt ut den.
Montera tillbaka lyktan genom att utföra
momenten i omvänd ordningsföljd.
Se till att l
juset förs in stadigt och rakt i sina styrningar.
Dra åt utan tvång för att säkerställa att det blir
tätt, men utan att skada ljuset.

Byte av LED-ljus/positionsljus Byte av skyltbelysning (W5W)


Byte av det tredje bromsljuset(dioder)

Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad för att byta denna typ av
ljus med dioder. K
ontakta din CITROËN-verkstad eller en annan
kvalificerad verkstad för byte av dessa LED-
lampor.
Gör ingreppet med bakluckan halvöppen, för att underlätta demonteringen. ) Stick in en liten skruvmejsel i spåret på utsidan av den genomskinliga plastkåpan. )
Tryck den utåt. )
Dra bort den transparenta kåpan.)
Byt ut den felaktiga lampan.
Tryck på den transparenta kåpan för att knäppa
fast den vid återmonteringen.
