2011 CITROEN DS4 Instrukcja obsługi (in Polish)

255
Informacje praktyczne
)Opuścić samochód. )Złożyü podnośnik 2
i wyciągnąć spod samochodu.
)
Zablokować śrubę antykradzieżową za
pomocą klucza do odkręcania śrub 1 ,
wyposażonego w tuleję antykradzieżową 4.)
Zablokować pozostałe śruby za pomocą samego klucza do odkręcania śrub 1
. )
Założyć chromowane osłony na każdą śrubę (zależnie od wyposażenia). )
Schować narzędzia w skrzynce.

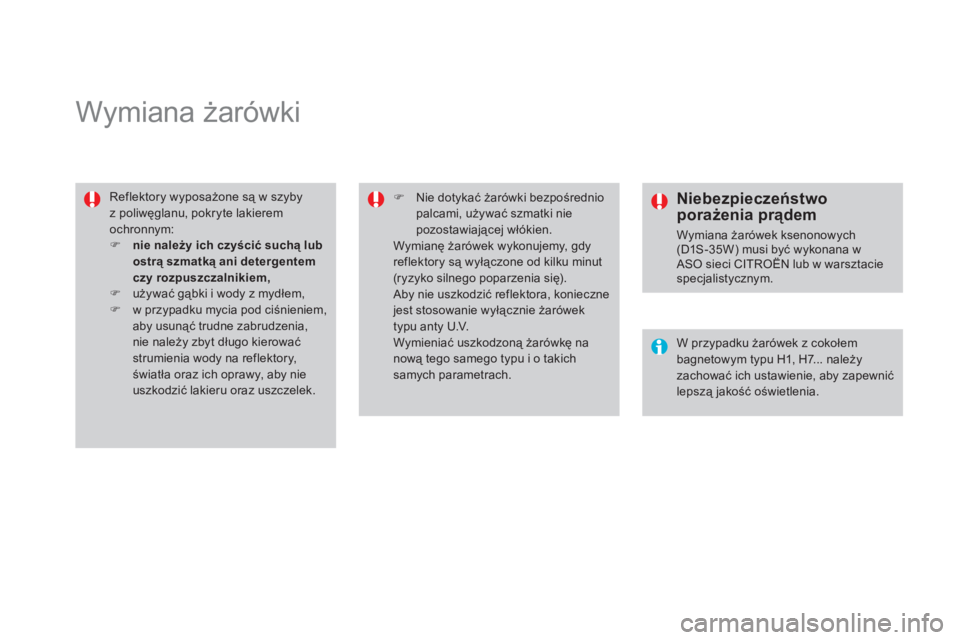

Wymiana żarówki

Reflektory wyposażone są w szyby z poliwęglanu, pokryte lakierem ochronnym: )nie należy ich czyścić suchą lub ostrą szmatką ani detergentemczy rozpuszczalnikiem,)używać gąbki i wody z mydłem, )w przypadku mycia pod ciśnieniem,aby usunąć trudne zabrudzenia, nie należy zbyt długo kierowaćstrumienia wody na reflektory,światła oraz ich oprawy, aby nie uszkodzić lakieru oraz uszczelek.
)Nie dotykać żarówki bezpośrednio palcami, używać szmatki nie pozostawiającej włókien. Wymianę żarówek wykonujemy, gdy reflektory są wyłączone od kilku minut (ryzyko silnego poparzenia się).
Aby nie uszkodzić reflektora, konieczne jest stosowanie wyłącznie żarówek typu anty U.V. Wymieniać uszkodzoną żarówkę na nową tego samego typu i o takichsamych parametrach.


Niebezpieczeństwoporażenia prądem

Wymiana żarówek ksenonowych (D1S-35W) musi być wykonana wASO sieci CITROËN lub w warsztacie specjalistycznym.

W przypadku żarówek z cokołem bagnetowym typu H1, H7... należy zachować ich ustawienie, aby zapewnić lepszą jakość oświetlenia.

Informacje praktyczne
Model ze światłami ksenonowymii refl ektorami kierunkowymi
1.Światła mijania / drogowe kierunkowe
(D1S-35W).2. Kierunkowskazy (PY 21W bursztynowe).3.Światła dzienne (P 21/5W XL).4.Światła pozycyjne (diody).5.Reflektory przeciwmgłowe (H11- 55W).
Model ze światłami
halogenowymi
1.Kierunkowskazy (H21 białe).
2.Światła mijania (H7-55W).3.
Światła drogowe (H1- 55W).4.Światła dzienne (P21/5 W XL).5.Światła pozycyjne (diody).6.Reflektory przeciwmgłowe (H11- 55W).



Dostęp do żarówek

W zależności od silnika i tylko z lewej strony,
należy najpier w wykonać poniższe operacje wcelu uzyskania dostępu do osłon ochronnychlamp. )
Wyjąć spojler, odczepiając go na poziomie jego trzech stopek oporowych.)
Odczepić linkę mechanizmu otwieraniamaski silnika na poziomie jej dwu
zamocowań. ) Przesunąć linkę ku dołowi.
Po wymianie odnośnej żarówki, pamiętać o
zamontowaniu wszystkich części na swoich
mie
jscach (linki i spojlera).


Światła przednie

Wymiana żarówek światełmijania (wyłącznie w modelu ze
światłami halogenowymi)
)Zdjąć ochronną pokrywę pociągając za
występ.
)Odłączyć złącze żarówki.)Rozsunąć sprężyny, aby odblokować
żarówkę.
)Wyciągnąć żarówkę i wymienić ją.
Przy montażu, postępować w odwrotnej
kole
jności.
Wymiana żarówki
kierunkowskazu
Przy montażu, starannie zamknąć pokrywę, aby zapewnić szczelność
reflektorów.

Żar

Informacje praktyczne
Wymiana żarówek świateł
dziennych
) Zdjąć pokrywę zabezpieczającą,
pociągając za występ.
)
Odłączyć złącze żarówki. )
Obrócić o ćwierć obrotu oprawę żar

Wymiana żarówek oświetlenia
bocznego
Aby wymienić ten rodzaj żarówek diodowych,skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.



Wymiana prowadnic świateł /
żarówek świateł pozycyjnych

Aby wymienić ten rodzaj lamp diodowych,
skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
Wymiana żarówek refl ektorów przeciwmgłowych
)Włożyć płaski wkrętak w otwór nakładki
ozdobnej.)Pociągnąć, używając wkrętaka jak dźwigni, aby odczepić nakładkę ozdobną od
zderzaka (czujnik wspomagania parkowania pozostaje przymocowany do nakładki).)Wykręcić dwie śruby mocujące moduł i
wyjąć go z gniazda.
)Odłączyć złącze oprawy żarówki. )Obrócić o ćwierć obrotu oprawę żarówki i
wyciągnąć ją.)Wyjąć i wymienić żarówkę.
Przy montażu, postępować w odwrotnej
kole
jności.
Informacje na temat wymiany żarówekmożna uzyskać w ASO sieci CITROËN lub wjyy
warsztacie specjalistycznym.

261Informacje praktyczne
1.Światła stopu (P 21/5W).2.Światła pozycyjne (diodowe).3.Kierunkowskazy (PY21W bursztynowe)4.Światła cofania (P21W).5.
Światła przeciwmgłowe (P21W).
Światła tylne
Żar

Wymiana prowadnic świateł /
żarówek świateł pozycyjnychWymiana żarówek oświetlenia
tablicy rejestracyjnej (W5W)

Wymiana trzeciego światła stop (diody)
Aby wymienić ten rodzaj świateł diodowych, należy skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
Aby wymienić ten rodzaj lamp diodowych, skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym. Aby ułatwić demontaż, wykonać tę operację
przy klapie bagażnika otwar tej do połowy.)
Włożyć cienki śrubokręt w wycięcie na
zewnętrznej stronie przezroczystej osłony.
)
Popchnąć go do zewnątrz. )
Zdjąć przezroczystą osłonę. )
Wymienić uszkodzoną żarówkę.
Aby zamontować - nacisnąć przezroczystą
osłonę, aby ją zatrzasnąć.
