2011 CITROEN DS4 Instrukcja obsługi (in Polish)

183Bezpieczeństwo

Poduszki
powietrzne

Poduszki powietrzne zostały zaprojektowane
tak, by zwiększyć bezpieczeństwo
osób
(z wyjątkiem pasażera na tylnymśrodkowym siedzeniu) w razie silnego
zderzenia. Uzupełniają one działanie pasów
bezpieczeństwa, wyposażonych w ogranicznik siły napięcia (z wyjątkiem pasażera na tylnym środkowym siedzeniu).
Podczas zderzenia, elektroniczne czujniki
wykrywają i analizują zderzenia czołowe oraz
boczne w stre
fach wykrywania zderzenia:


- w razie silnego zderzenia, poduszkinapełniają się natychmiast, chroniąc tym samym pasażerów pojazdu (z wyjątkiem pasażera na tylnym środkowym siedzeniu);natychmiast po zderzeniu, gaz zawarty
w poduszce powietrznej ulatnia się, aby
nie ograniczać widoczności i ułatwić ewentualne wyjście pasażerów,

- w razie niewielkiego zderzenia, uderzenia
w tylną część lub w pewnych warunkach
podczas dachowania, poduszki nie
zadziałają, ponieważ pasy bezpiecze
ństwa
zapewnią optymalne zabezpieczenie.
Poduszki powietrzne funkcjonują tylko przy włączonym zapłonie.Poduszki powietrzne uaktywniają się tylko raz. W przypadku kolejnego zderzenia (w trakcie tego samegowypadku lub innego wypadku), poduszka powietrzna nie zadziała.


Strefy wykrywania zderzenia
A.Strefa uderzenia czołowego.
B. Strefa uderzenia bocznego.
Wystrzeleniu poduszki powietrznej towarzyszy wydostawanie sięnieszkodliwego dymu oraz odgłosu,spowodowanego odpaleniem ładunku pirotechnicznego zabudowanego wsystemie.
Dym jest nieszkodliwy, ale może być drażniący dla osób uczulonych.
Dźwięk wybuchu może, na krótki czas,osłabić słuch.

Przednie poduszki
powietrzne
W razie silnego czołowego zderzenia systemchroni kierowcę i pasażera na przednim fotelu,
ograniczając niebezpieczeństwo uszkodzenia
głowy i klatki piersiowej.
Poduszka powietrzna kierowcy znajduje się
w środkowej części kierownicy, natomiast
poduszka powietrzna pasażera w desce rozdzielczej powyżej przedniego schowka.


Aktywacja

Poduszki powietrzne wyzwalają się jednocześnie, o ile przednia poduszka
powietrzna pasażera nie jest wyłączona, w
razie silnego zderzenia czołowego całą lubczęścią przedniej strefy samochodu A
, zgodnie z osią wzdłużną samochodu w płaszczyźnie
poziomej oraz w kierunku od przodu do tyłu
samochodu.
Poduszka powietrzna rozwija się między
klatką piersiową i głową osób na przednich
siedzeniach i kierownicą, po stronie kierowcy,
oraz deską rozdzielczą po stronie pasażera, w
celu amor tyzacji szarpnięcia do przodu.

185
Bezpieczeństwo


Wyłączenie

Tylko poduszka powietrzna po stronie pasażera może być wyłączona: )przy wyłączonym zapłonie, włożyü klucz do wyłącznika poduszki powietrznej pasażera, )przekręcić klucz w położenie "OFF",)następnie, wyjąć klucz nie zmieniając jego położenia.
W zależności od wers
ji pojazdu, ta
kontrolka zaświeci się w zestawie
wskaźników i
/lub na wyświetlaczu
kontrolek pasa bezpieczeństwa i przedniejpoduszki powietrznej pasażera po włączeniu
zapłonu oraz przez cały czas, gdy poduszka
powietrzna jest wyłączona.
Aby zapewnić bezpieczeństwo dziecka wprzypadku montażu fotelika dziecięcego na przednim fotelu pasażera w pozycji "tyłem do kierunku jazdy", należy bezwzględnie wyłączyć przednią poduszkę powietrzną pasażera.W przeciwnym razie dziecko narażonebędzie na poważne obrażenia ciałalub śmierć w momencie wyzwoleniapoduszki powietrznej pasażera.
Ponowne włączenie
Po wyjęciu fotelika dziecięcego należy przekręcić przełącznik w położenie "ON"w celu ponownej aktywacji poduszki powietrznej pasażera jadącego z przodu.
Po włączeniu zapłonu kontrolka
zapala się na wyświetlaczu pasów
bezpieczeństwa i czołowej poduszkipowietrznej pasażera na około
1 minutę, jeżeli poduszka czołowa
pasażera jest włączona.


Nieprawidłowe działanie

Jeżeli ta kontrolka miga w zestawie
wskaźników i/lub na wyświetlaczu
kontrolek pasa bezpieczeństwa i
przednie
j poduszki powietrznej pasażera, skontaktować się z ASO sieci CITROËN lub
z warsztatem specjalistycznym. Przednia
poduszka powietrzna może nie wyzwolić się w
prz
ypadku silnego uderzenia.
Jeżeli co najmniej jedna z dwóch kontrolek poduszek powietrznych zaświeci się na stałe, nie należy instalować fotelikadziecięcego na przednim fotelu.
Zlecić sprawdzenie systemu sieciserwisowej CITROËN lub warsztatowi specjalistycznemu.
Jeżeli ta kontrolka zaświeci się w
zestawie wskaźników, włączy się
sygnał dźwiękowy, a na ekranie
pojawi się komunikat, należy skontaktować się z ASO sieci CITROËN lub z jęyy
warsztatem specjalistycznym w celu weryfikacji systemu. Poduszki mogą nie wyzwolić się w
przypadku silnego uderzenia.

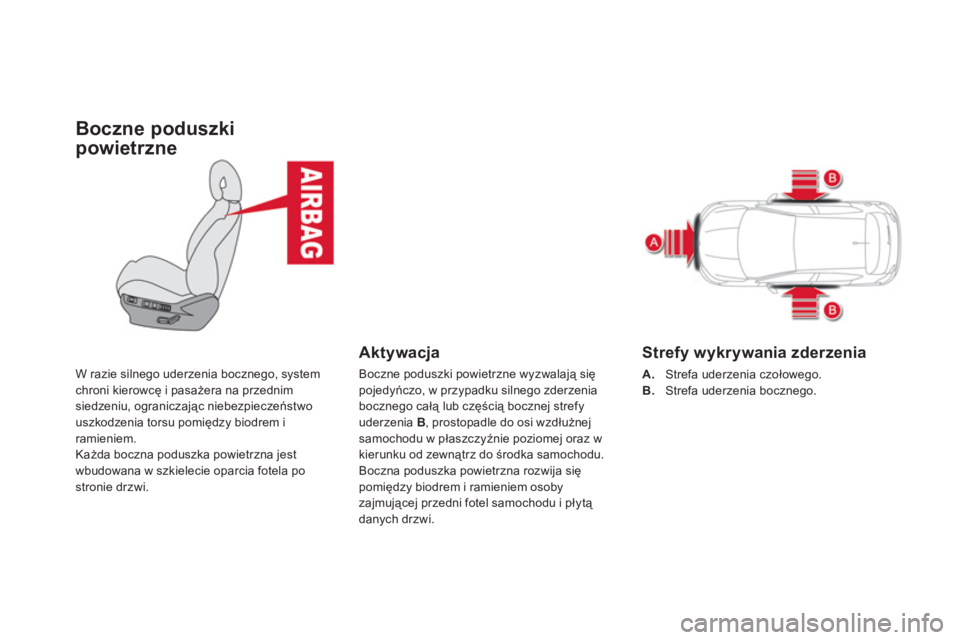

Boczne poduszki
powietrzne
W razie silnego uderzenia bocznego, systemchroni kierowcę i pasażera na przednim siedzeniu, ograniczając niebezpieczeństwo
uszkodzenia torsu pomiędzy biodrem i
ramieniem.Każda boczna poduszka powietrzna jest
wbudowana w szkielecie oparcia fotela postronie drzwi.

Aktywacja
Strefy wykrywania zderzenia
A.Strefa uderzenia czołowego.
B.Strefa uderzenia bocznego.

Boczne poduszki powietrzne wyzwalają się
pojedyńczo, w przypadku silnego zderzeniabocznego całą lub częścią bocznej strefyuderzenia B
, prostopadle do osi wzdłużnej
samochodu w płaszczyźnie poziomej oraz w kierunku od zewnątrz do środka samochodu.
Boczna poduszka powietrzna rozwija się
pomiędzy biodrem i ramieniem osoby
zajmującej przedni fotel samochodu i płytą
danych drzwi.

187
Bezpieczeństwo
Kurtynowe poduszki
powietrzne

W razie silnego uderzenia bocznego, systemchroni kierowcę i pasażerów (z wyjątkiempasażera na tylnym środkowym siedzeniu),
ograniczając niebezpieczeństwo uszkodzenia
boku głowy.
Kurtynowa poduszka powietrzna jest
zabudowana w słupku i g
órnej części kabiny.


Aktywacja

Kurtynowe poduszki powietrzne wyzwalają się jednocześnie z odpowiednimi poduszkami
bocznymi, w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia B, prostopadle do osi wzdłużnejsamochodu w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samochodu.

Kurtynowa poduszka powietrzna rozwija sięmiędzy osobami zajmującymi przednie lub
tylne siedzenie samochodu i szybą.
Usterka działania
W przypadku niewielkiego uderzenialub zahaczenia boku pojazdu lub w przypadku dachowania, poduszka powietrzna może nie zadziałać.
W przypadku uderzenia z przodu lub ztyłu, poduszka nie zadziała.
Jeżeli ta kontrolka zapali się w zestawie wskaźników, włączy sięsygnał dźwiękowy, a na ekranie pojawi się komunikat, należy skontaktowaćsię z ASO sieci CITROËN lub warsztatem
specjalistycznym w celu sprawdzenia systemu.Poduszki mogą nie zadziałać w przypadku
silnego uderzenia.

Aby zapewnić w pełni skuteczne działanie poduszek powietrznych, należy zachować następująceśrodki ostrożności:

Przednie poduszki powietrzne

Nie prowadzić pojazdu trzymając kierownicę za jej ramiona lub opierając ręce na jej środku.
Pasażer nie powinien trzymać nóg na descerozdzielczej.
W miarę możliwości powstrzymać sięod palenia (papieros, fajka), ponieważ uruchomienie poduszki w tym czasie mogłobyspowodować oparzenia lub obrażenia ciała.
Nie demontować, nie przekłuwać i nie uderzaćpoduszki.



Boczne poduszki powietrzne

Na fotele zakładać wyłącznie pokrowcehomologowane, niezakłócające działaniaboc.znych poduszek powietrznych. Aby zapoznać się z gamą pokrowców dostosowanych do Państwa samochodu, można konsultować się z siecią serwisową CITRO
