2011 CITROEN C-ZERO Manual do condutor (in Portuguese)

8
Informações práticas
95
)Desbloqueie os parafusos com a chave de rodas.)Coloque o macaco em contacto com um
dos dois lugares dianteiros Aou traseiros ABprevistos na super fície inferior, o maispróximo possível da roda a substituir.
Desmontagem da roda
) Abra o macaco, através da manivela, atéque a sua base esteja em contacto com osolo. Cer tifique-se que o eixo da base do
macaco está na ver tical da posição A ou Butilizada. )
Eleve o veículo, até deixar um espaço suficiente entre a roda e o solo.
)
Retire os parafusos e conser ve-os num
lugar limpo. ) Retire a roda.

i
Informações práticas
96
Montagem da roda
)Instale a roda sobre o cubo. )Aperte os parafusos manualmente até ao batente. )Efectue um pré-aper to dos parafusos com a chave de rodas.
) Baixe inteiramente o veículo. )
Dobre o macaco e retire-o.)Bloqueie os parafusos com a chave de rodas.


Após uma substituição de roda
Solicite rapidamente a verificação doaper to dos parafusos e a pressão danova roda pela rede CITROËN ou por uma oficina qualificada.

8
!
Informações práticas
97

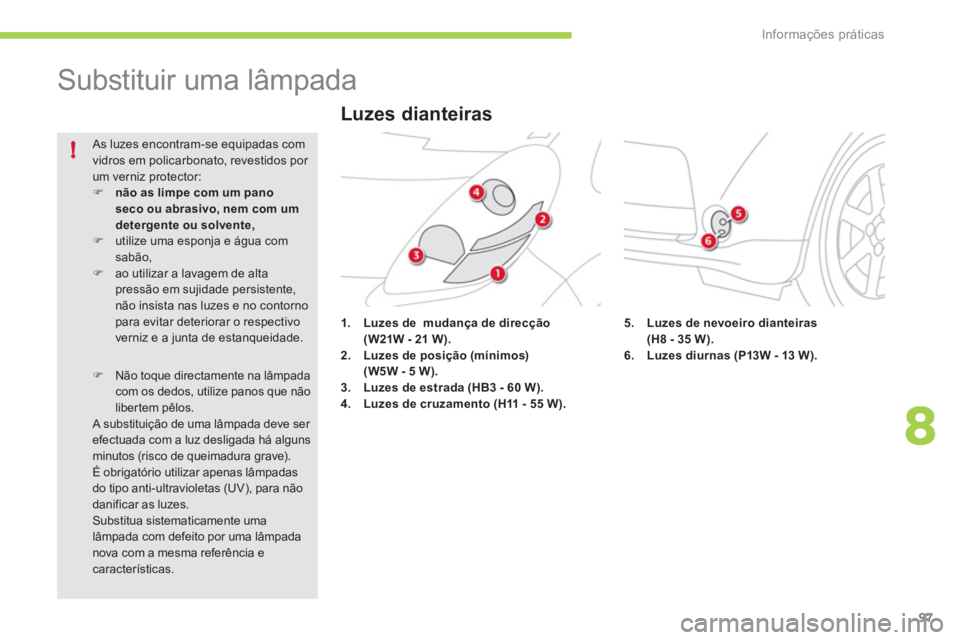

Substituir uma lâmpada
1.Luzes de mudança de direcção(W21W - 21 W).2.Luzes de posição (mínimos)(W5W - 5 W).3.Luzes de estrada (HB3 - 60 W).4.Luzes de cruzamento(H11 - 55 W).
As luzes encontram-se equipadas com vidros em policarbonato, revestidos por um verniz protector:)não as limpe com um pano seco ou abrasivo, nem com um detergente ou solvente,)
utilize uma esponja e água comsabão,)
ao utilizar a lavagem de alta pressão em sujidade persistente, não insista nas luzes e no contornopara evitar deteriorar o respectivoverniz e a junta de estanqueidade.
)
Não toque directamente na lâmpada com os dedos, utilize panos que nãolibertem pêlos. A substituição de uma lâmpada deve ser
efectuada com a luz desligada há alguns minutos (risco de queimadura grave).
É obrigatório utilizar apenas lâmpadas do tipo anti-ultravioletas (UV), para não danificar as luzes. Substitua sistematicamente uma lâmpada com defeito por uma lâmpada nova com a mesma referência ecaracterísticas.
Luzes dianteiras
5. Luzes de nevoeiro dianteiras(H8 - 35 W).6.Luzes diurnas (P13W - 13 W).

Informações práticas
98
) Eleve a tampa B, com uma chave de
parafusos protegida por um pano. ) Desaparafuse a porca de fixação C
até a cabeça da porca tocar na guarnição.
)Retire os grampos que supor tam o pára-choques, através de uma chave de parafusos.)Eleve com cuidado o pára-choques. Para substituir uma lâmpada com defeito,
deverá desmontar o bloco óptico previamente.
Para desmontar o bloco óptico: )Abra o capot. )Prima a lingueta A
para liber tar o conector.
Acesso às lâmpadas

8
Informações práticas
99
Desaparafuse a porca de fixação D , mantendo o pára-choques afastado. )Desaparafuse a porca de fixação E.
) Puxe o bloco óptico para si e liber te alingueta F
para a retirar completamente.

i
Informações práticas
100

Substituição das lâmpadas depresença
)
Rode o por ta-lâmpadas para a esquerda e
retire-o. ) Puxe a lâmpada e substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.

Substituição das lâmpadas dasluzes de estrada
)Rode o por ta-lâmpadas para a esquerda eretire-o.)Retire a lâmpada pressionando a lingueta. )Substitua a lâmpada.
Para a montar novamente, efectue as
operações pela ordem inversa.
Substituição das luzes demudança de direcção
)Rode o casquilho da lâmpada para a
esquerda e retire-o.)Retire a lâmpada e substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.
As lâmpadas de cor devem ser substituídas por lâmpadas decaracterísticas e cor idênticas.

8
Informações práticas
101
Substituição das lâmpadas das luzes de cruzamento
)Rode o por ta-lâmpadas para a esquerda e retire-o.)Retire a lâmpada, pressionando a lingueta.)Substitua a lâmpada.
Para montar novamente, efectue estas
operações pela ordem inversa.

Substituição das lâmpadas das
luzes de nevoeiro/Luzes diurnas
) Vire as rodas ao máximo para facilitar o acesso.)
Retire os grampos que fixam a tampa de
protecção dos por ta-lâmpadas.) Retire a tampa.
)
Rode o porta-lâmpadas ( Apara as luzes
de nevoeiro, Bpara as luzes diurnas) para
a esquerda e retire-o.
) Retire a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.

i
i
Informações práticas
102
1.Luzes de travagem/luzes de posição(díodos).2.Luzes de mudança de direcção(W Y21W - 21 W).3.Luzes de marcha-atrás(W21W - 21 W).
Luzes traseiras
As lâmpadas de cor âmbar, tais comoos indicadores de direcção, devem ser substituídas por lâmpadas de características e cor idênticas.
Em determinadas condições climáticas(baixa temperatura, humidade) oembaciamento da superfície internado vidro das luzes dianteiras e traseiras é normal; este embaciamento desaparece alguns minutos após oacendimento das luzes.

Substituição das luzes demudança de direcção lateraisintegradas (WY5W - 5 W)
)Empurre a luz de mudança de direcção para trás e solte-a. )Rode o porta-lâmpadas para a esquerda e retire-o.)Retire a lâmpada e substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.
