2010 YAMAHA YFM700R Manuale de Empleo (in Spanish)

5-7
5
Información relativa a los neumáticos
Este ATV está equipado con neumáticos sin cá-
mara y con válvulas.
ADVERTENCIA
SWB02551La utilización de neumáticos inadecuados en
este ATV puede ocasionar la pérdida de con-
trol, con el consiguiente riesgo de accidente.Después de realizar pruebas exhaustivas,
Yamaha Motor Co., Ltd. sólo ha homologado para
este modelo los neumáticos que se relacionan a
continuación.Neumáticos y llantas no originales
Los neumáticos y las llantas con los que se sumi-
nistra el ATV han sido diseñados conforme a las
prestaciones del vehículo y representan una com-
binación óptima de manejabilidad, frenada y con-
fort. Es posible que otros neumáticos, llantas y
combinaciones de ambos no resulten adecuados.1. Límite de desgaste de los neumáticos
Delantero:
Marca/modelo:
DUNLOP/KT341 Radial
Ta m año:
AT21 x 7R10
Tipo:
Sin cámara
Trasero:
Marca/modelo:
DUNLOP/KT345 Radial
Ta m año:
AT20 x 10R9
Tipo:
Sin cámara
U1AS60S0.book Page 7 Friday, February 6, 2009 2:00 PM

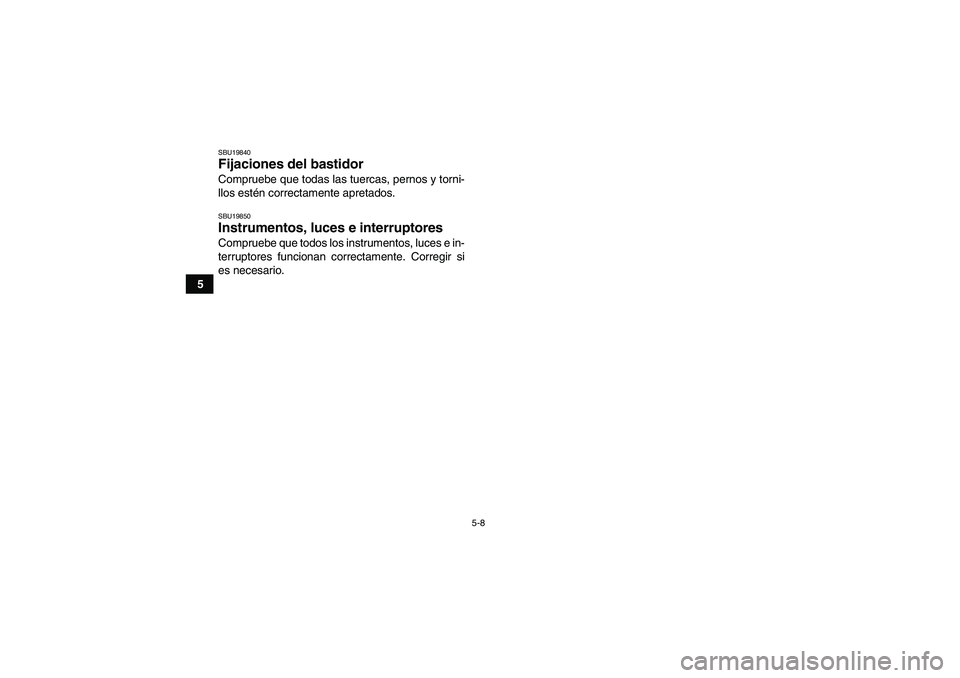

5-8
5
SBU19840Fijaciones del bastidor Compruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados.SBU19850Instrumentos, luces e interruptores Compruebe que todos los instrumentos, luces e in-
terruptores funcionan correctamente. Corregir si
es necesario.U1AS60S0.book Page 8 Friday, February 6, 2009 2:00 PM

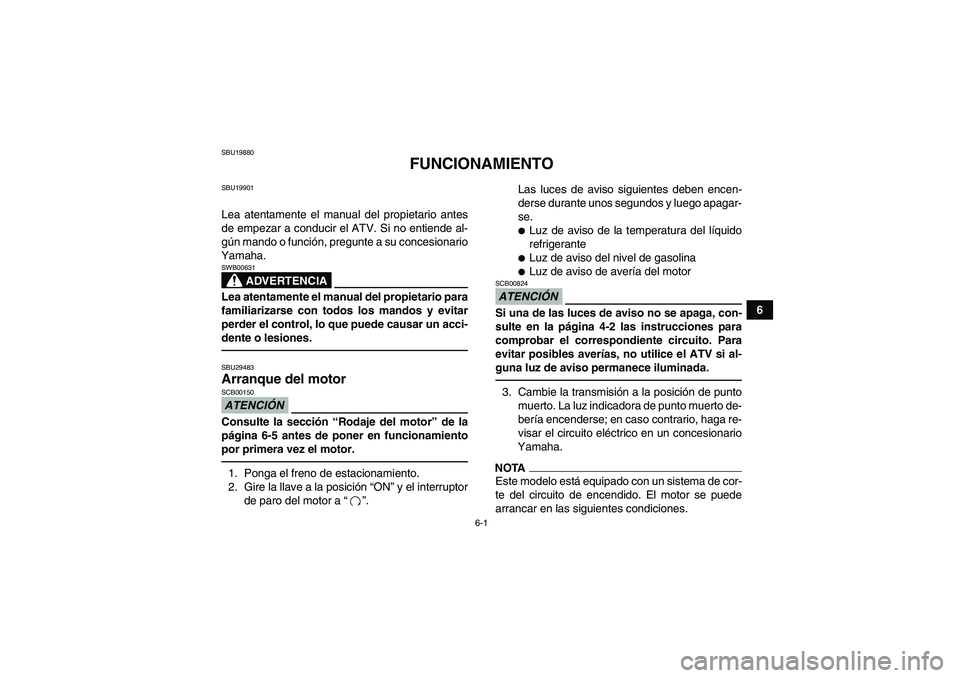

6-1
6
SBU19880
FUNCIONAMIENTO
SBU19901Lea atentamente el manual del propietario antes
de empezar a conducir el ATV. Si no entiende al-
gún mando o función, pregunte a su concesionario
Yamaha.
ADVERTENCIA
SWB00631Lea atentamente el manual del propietario para
familiarizarse con todos los mandos y evitar
perder el control, lo que puede causar un acci-
dente o lesiones.SBU29483Arranque del motor ATENCIÓNSCB00150Consulte la sección “Rodaje del motor” de la
página 6-5 antes de poner en funcionamiento
por primera vez el motor.1. Ponga el freno de estacionamiento.
2. Gire la llave a la posición “ON” y el interruptor
de paro del motor a“”.Las luces de aviso siguientes deben encen-
derse durante unos segundos y luego apagar-
se.

Luz de aviso de la temperatura del líquido
refrigerante
Luz de aviso del nivel de gasolina
Luz de aviso de avería del motor
ATENCIÓNSCB00824Si una de las luces de aviso no se apaga, con-
sulte en la página 4-2 las instrucciones para
comprobar el correspondiente circuito. Para
evitar posibles averías, no utilice el ATV si al-
guna luz de aviso permanece iluminada.3. Cambie la transmisión a la posición de punto
muerto. La luz indicadora de punto muerto de-
bería encenderse; en caso contrario, haga re-
visar el circuito eléctrico en un concesionario
Yamaha.NOTAEste modelo está equipado con un sistema de cor-
te del circuito de encendido. El motor se puede
arrancar en las siguientes condiciones.
U1AS60S0.book Page 1 Friday, February 6, 2009 2:00 PM

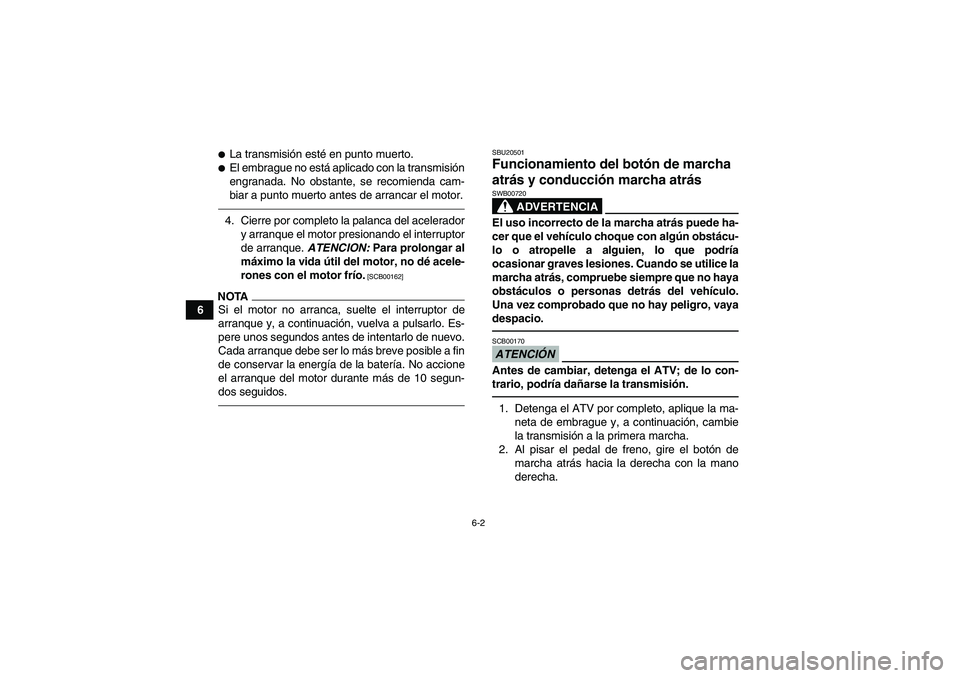

6-2
6

La transmisión esté en punto muerto.
El embrague no está aplicado con la transmisión
engranada. No obstante, se recomienda cam-
biar a punto muerto antes de arrancar el motor.4. Cierre por completo la palanca del acelerador
y arranque el motor presionando el interruptor
de arranque. ATENCION: Para prolongar al
máximo la vida útil del motor, no dé acele-
rones con el motor frío.
[SCB00162]
NOTASi el motor no arranca, suelte el interruptor de
arranque y, a continuación, vuelva a pulsarlo. Es-
pere unos segundos antes de intentarlo de nuevo.
Cada arranque debe ser lo más breve posible a fin
de conservar la energía de la batería. No accione
el arranque del motor durante más de 10 segun-
dos seguidos.
SBU20501Funcionamiento del botón de marcha
atrás y conducción marcha atrás
ADVERTENCIA
SWB00720El uso incorrecto de la marcha atrás puede ha-
cer que el vehículo choque con algún obstácu-
lo o atropelle a alguien, lo que podría
ocasionar graves lesiones. Cuando se utilice la
marcha atrás, compruebe siempre que no haya
obstáculos o personas detrás del vehículo.
Una vez comprobado que no hay peligro, vaya
despacio.ATENCIÓNSCB00170Antes de cambiar, detenga el ATV; de lo con-
trario, podría dañarse la transmisión.1. Detenga el ATV por completo, aplique la ma-
neta de embrague y, a continuación, cambie
la transmisión a la primera marcha.
2. Al pisar el pedal de freno, gire el botón de
marcha atrás hacia la derecha con la mano
derecha.
U1AS60S0.book Page 2 Friday, February 6, 2009 2:00 PM

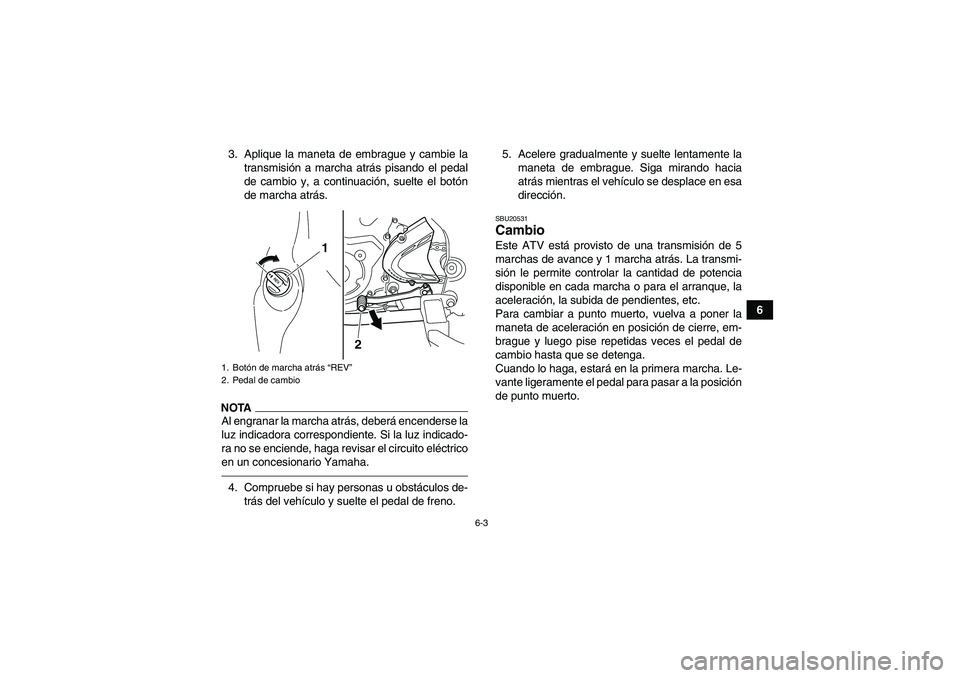

6-3
6 3. Aplique la maneta de embrague y cambie la
transmisión a marcha atrás pisando el pedal
de cambio y, a continuación, suelte el botón
de marcha atrás.
NOTAAl engranar la marcha atrás, deberá encenderse la
luz indicadora correspondiente. Si la luz indicado-
ra no se enciende, haga revisar el circuito eléctrico
en un concesionario Yamaha.4. Compruebe si hay personas u obstáculos de-
trás del vehículo y suelte el pedal de freno.5. Acelere gradualmente y suelte lentamente la
maneta de embrague. Siga mirando hacia
atrás mientras el vehículo se desplace en esa
dirección.
SBU20531Cambio Este ATV está provisto de una transmisión de 5
marchas de avance y 1 marcha atrás. La transmi-
sión le permite controlar la cantidad de potencia
disponible en cada marcha o para el arranque, la
aceleración, la subida de pendientes, etc.
Para cambiar a punto muerto, vuelva a poner la
maneta de aceleración en posición de cierre, em-
brague y luego pise repetidas veces el pedal de
cambio hasta que se detenga.
Cuando lo haga, estará en la primera marcha. Le-
vante ligeramente el pedal para pasar a la posición
de punto muerto.
1. Botón de marcha atrás “REV”
2. Pedal de cambio
2
1
U1AS60S0.book Page 3 Friday, February 6, 2009 2:00 PM

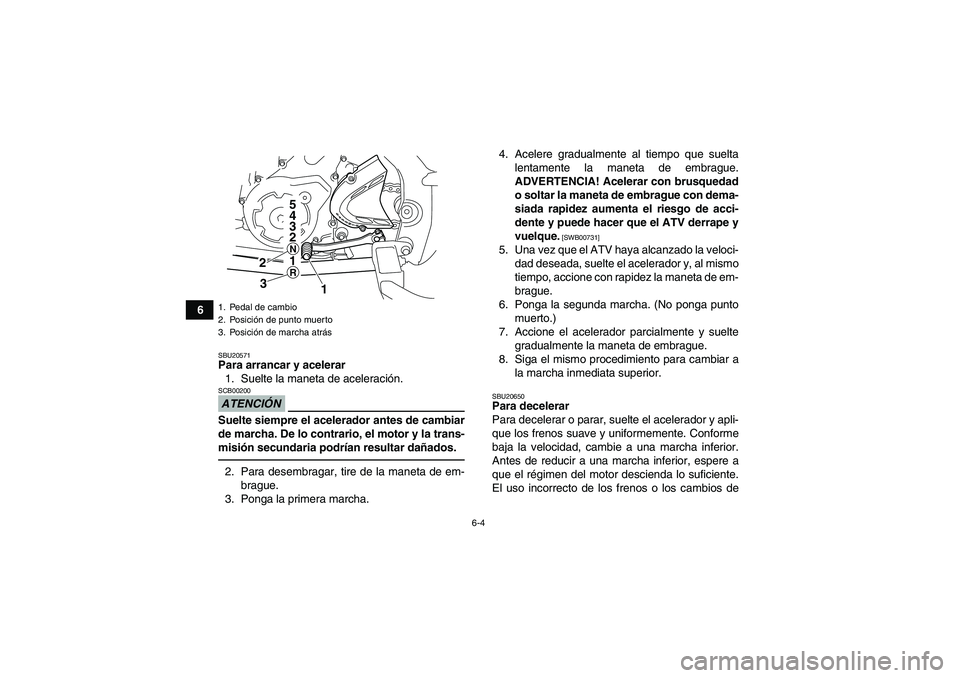

6-4
6
SBU20571Para arrancar y acelerar
1. Suelte la maneta de aceleración.ATENCIÓNSCB00200Suelte siempre el acelerador antes de cambiar
de marcha. De lo contrario, el motor y la trans-
misión secundaria podrían resultar dañados.2. Para desembragar, tire de la maneta de em-
brague.
3. Ponga la primera marcha.4. Acelere gradualmente al tiempo que suelta
lentamente la maneta de embrague.
ADVERTENCIA! Acelerar con brusquedad
o soltar la maneta de embrague con dema-
siada rapidez aumenta el riesgo de acci-
dente y puede hacer que el ATV derrape y
vuelque.
[SWB00731]
5. Una vez que el ATV haya alcanzado la veloci-
dad deseada, suelte el acelerador y, al mismo
tiempo, accione con rapidez la maneta de em-
brague.
6. Ponga la segunda marcha. (No ponga punto
muerto.)
7. Accione el acelerador parcialmente y suelte
gradualmente la maneta de embrague.
8. Siga el mismo procedimiento para cambiar a
la marcha inmediata superior.SBU20650Para decelerar
Para decelerar o parar, suelte el acelerador y apli-
que los frenos suave y uniformemente. Conforme
baja la velocidad, cambie a una marcha inferior.
Antes de reducir a una marcha inferior, espere a
que el régimen del motor descienda lo suficiente.
El uso incorrecto de los frenos o los cambios de
1. Pedal de cambio
2. Posición de punto muerto
3. Posición de marcha atrás
2 3
4 5N1R
1
23
U1AS60S0.book Page 4 Friday, February 6, 2009 2:00 PM

6-5
6 marcha puede hacer que los neumáticos pierdan
tracción, con la consiguiente pérdida de control y
riesgo de accidente.
ADVERTENCIA
SWB00710Antes de reducir a una marcha inferior, espere
a que el régimen del motor descienda lo sufi-
ciente. Si reduce a una marcha inferior cuando
la velocidad del motor es demasiado alta las
ruedas podrían dejar de rotar y perder tracción.
Esto podría causar pérdida de control, un acci-
dente y daños graves. También podría dañar el
motor o la transmisión secundaria.ATENCIÓNSCB00180
Incluso con la transmisión en la posición de
punto muerto, no descienda pendientes du-
rante periodos de tiempo prolongados con el
motor parado ni remolque el ATV distancias
largas. La transmisión sólo se engrasa co-
rrectamente cuando el motor está funcio-
nando. Un engrase inadecuado puede
averiar la transmisión.
Utilice siempre el embrague para cambiar de
marcha. Ni el motor, ni la transmisión prima-
ria ni la transmisión secundaria están dise-ñados para soportar un cambio de marcha
forzado, por lo que pueden averiarse si se
realiza dicho cambio sin utilizar el embra-
gue.
SBU20672Rodaje del motor NOTA
Para los ATV que estén provistos de cuentakiló-
metros o de cuentahoras, utilice las cifras indi-
cadas en km (mi) o en horas.
Para los ATV no equipados con cuentakilóme-
tros ni cuentahoras, utilice las cifras indicadas
en horas.No existe un periodo más importante para la vida
del motor que los primeros 320 km (200 mi) o 20
horas de funcionamiento. Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce exce-
sivamente durante los primeros 320 km (200 mi) o
20 horas. Las diferentes piezas del motor se des-
gastan y pulen hasta sus holguras correctas de
trabajo. Durante este periodo debe evitar el funcio-
U1AS60S0.book Page 5 Friday, February 6, 2009 2:00 PM

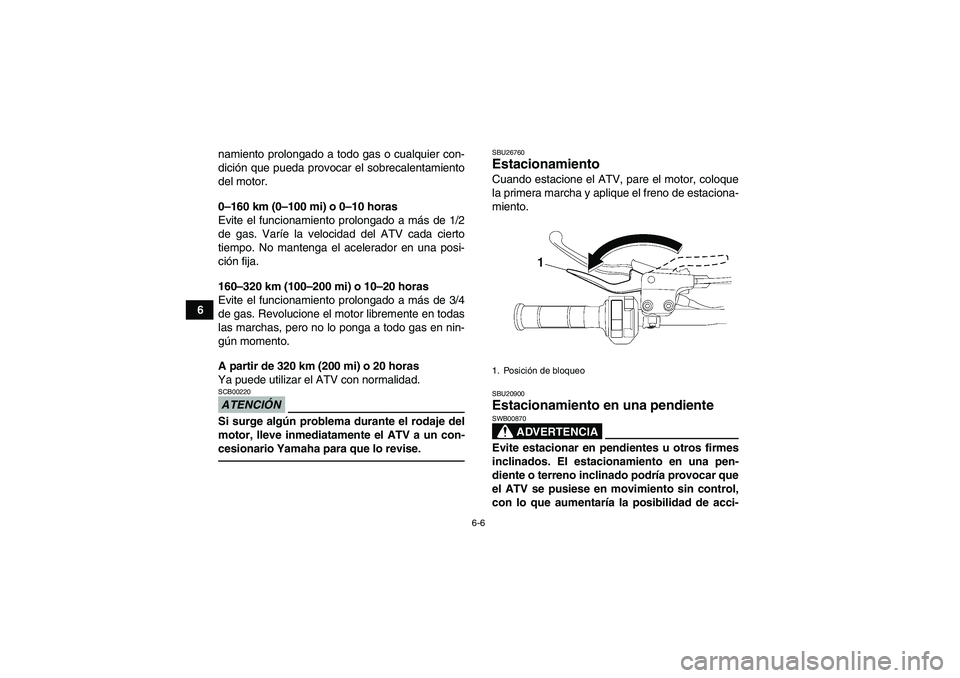

6-6
6namiento prolongado a todo gas o cualquier con-
dición que pueda provocar el sobrecalentamiento
del motor.
0–160 km (0–100 mi) o 0–10 horas
Evite el funcionamiento prolongado a más de 1/2
de gas. Varíe la velocidad del ATV cada cierto
tiempo. No mantenga el acelerador en una posi-
ción fija.
160–320 km (100–200 mi) o 10–20 horas
Evite el funcionamiento prolongado a más de 3/4
de gas. Revolucione el motor libremente en todas
las marchas, pero no lo ponga a todo gas en nin-
gún momento.
A partir de 320 km (200 mi) o 20 horas
Ya puede utilizar el ATV con normalidad.
ATENCIÓNSCB00220Si surge algún problema durante el rodaje del
motor, lleve inmediatamente el ATV a un con-
cesionario Yamaha para que lo revise.
SBU26760Estacionamiento Cuando estacione el ATV, pare el motor, coloque
la primera marcha y aplique el freno de estaciona-
miento.SBU20900Estacionamiento en una pendiente
ADVERTENCIA
SWB00870Evite estacionar en pendientes u otros firmes
inclinados. El estacionamiento en una pen-
diente o terreno inclinado podría provocar que
el ATV se pusiese en movimiento sin control,
con lo que aumentaría la posibilidad de acci-1. Posición de bloqueo
U1AS60S0.book Page 6 Friday, February 6, 2009 2:00 PM
