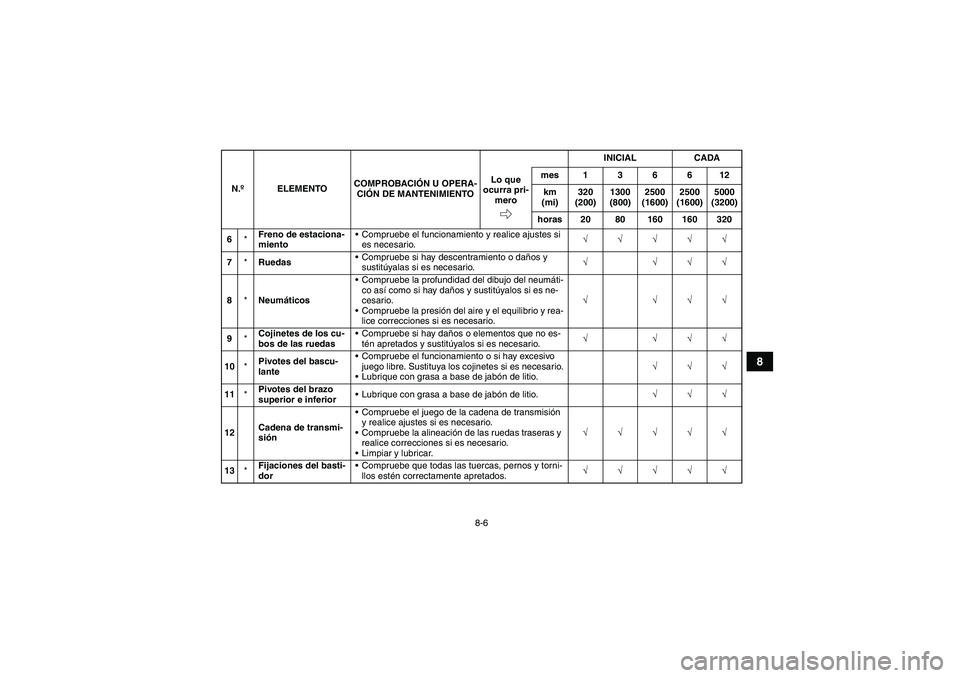

8-6
8
6*Freno de estaciona-
mientoCompruebe el funcionamiento y realice ajustes si
es necesario.√√√√√
7*RuedasCompruebe si hay descentramiento o daños y
sustitúyalas si es necesario.√ √√√
8*NeumáticosCompruebe la profundidad del dibujo del neumáti-
co así como si hay daños y sustitúyalos si es ne-
cesario.
Compruebe la presión del aire y el equilibrio y rea-
lice correcciones si es necesario.√ √√√
9*Cojinetes de los cu-
bos de las ruedasCompruebe si hay daños o elementos que no es-
tén apretados y sustitúyalos si es necesario.√ √√√
10*Pivotes del bascu-
lanteCompruebe el funcionamiento o si hay excesivo
juego libre. Sustituya los cojinetes si es necesario.
Lubrique con grasa a base de jabón de litio.√√√
11*Pivotes del brazo
superior e inferiorLubrique con grasa a base de jabón de litio.√√√
12Cadena de transmi-
siónCompruebe el juego de la cadena de transmisión
y realice ajustes si es necesario.
Compruebe la alineación de las ruedas traseras y
realice correcciones si es necesario.
Limpiar y lubricar.√√√√√
13*Fijaciones del basti-
dorCompruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados.√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 320
U1AS60S0.book Page 6 Friday, February 6, 2009 2:00 PM

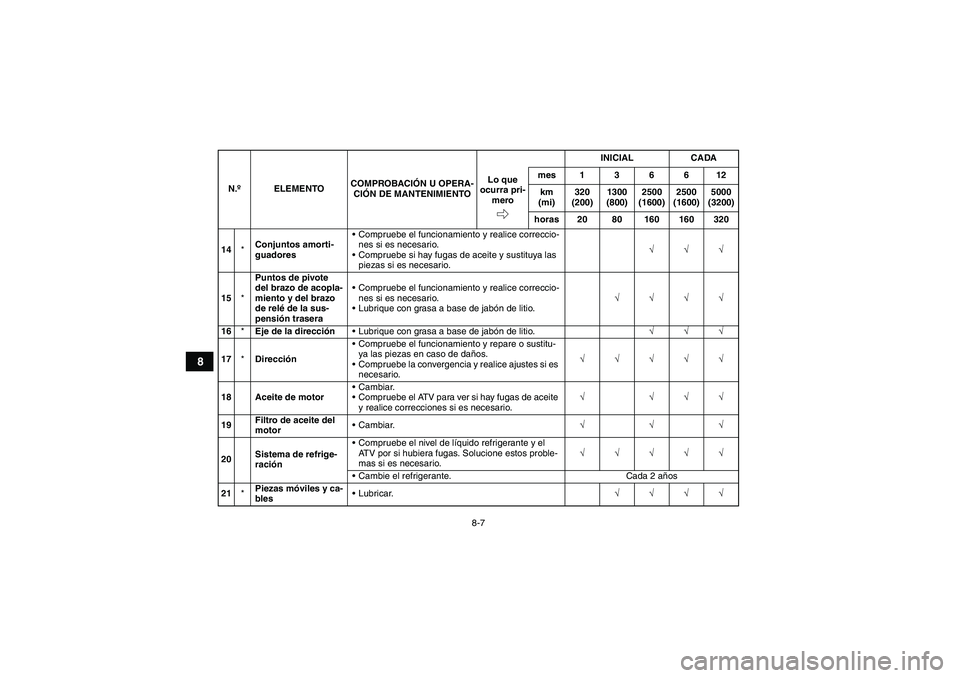

8-7
8
14*Conjuntos amorti-
guadoresCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe si hay fugas de aceite y sustituya las
piezas si es necesario.√√√
15*Puntos de pivote
del brazo de acopla-
miento y del brazo
de relé de la sus-
pensión traseraCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Lubrique con grasa a base de jabón de litio.√√√√
16*Eje de la direcciónLubrique con grasa a base de jabón de litio.√√√
17*DirecciónCompruebe el funcionamiento y repare o sustitu-
ya las piezas en caso de daños.
Compruebe la convergencia y realice ajustes si es
necesario.√√√√√
18 Aceite de motorCambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.√ √√√
19Filtro de aceite del
motorCambiar.√√√
20Sistema de refrige-
raciónCompruebe el nivel de líquido refrigerante y el
ATV por si hubiera fugas. Solucione estos proble-
mas si es necesario.√√√√√
Cambie el refrigerante. Cada 2 años
21*Piezas móviles y ca-
blesLubricar.√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 320U1AS60S0.book Page 7 Friday, February 6, 2009 2:00 PM

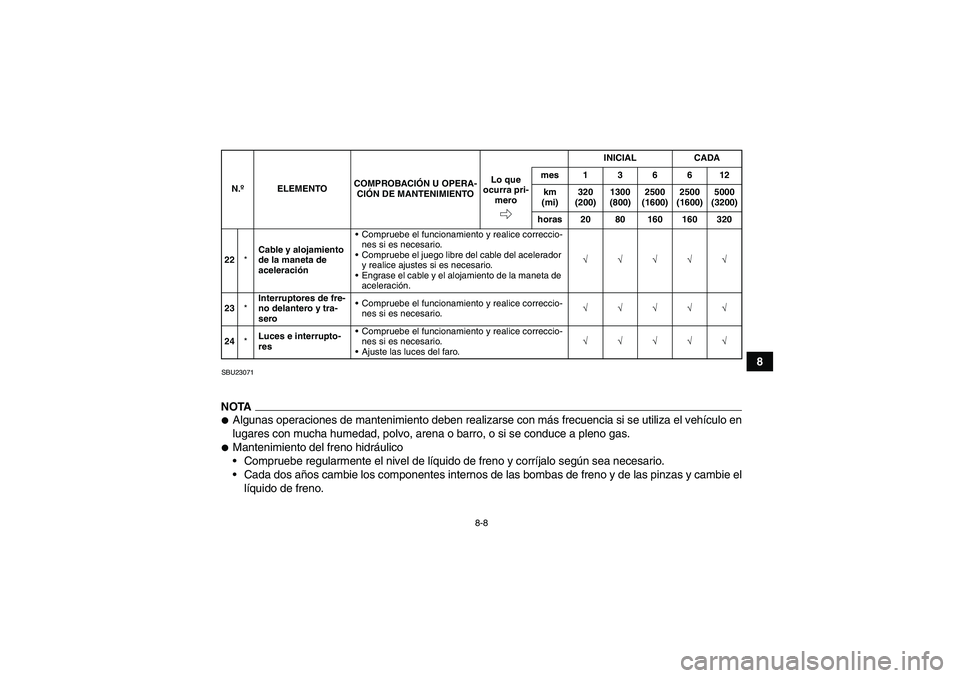

8-8
8
SBU23071NOTA
Algunas operaciones de mantenimiento deben realizarse con más frecuencia si se utiliza el vehículo en
lugares con mucha humedad, polvo, arena o barro, o si se conduce a pleno gas.
Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el
líquido de freno.22*Cable y alojamiento
de la maneta de
aceleraciónCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe el juego libre del cable del acelerador
y realice ajustes si es necesario.
Engrase el cable y el alojamiento de la maneta de
aceleración.√√√√√
23*Interruptores de fre-
no delantero y tra-
seroCompruebe el funcionamiento y realice correccio-
nes si es necesario.√√√√√
24*Luces e interrupto-
resCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Ajuste las luces del faro.√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 320U1AS60S0.book Page 8 Friday, February 6, 2009 2:00 PM

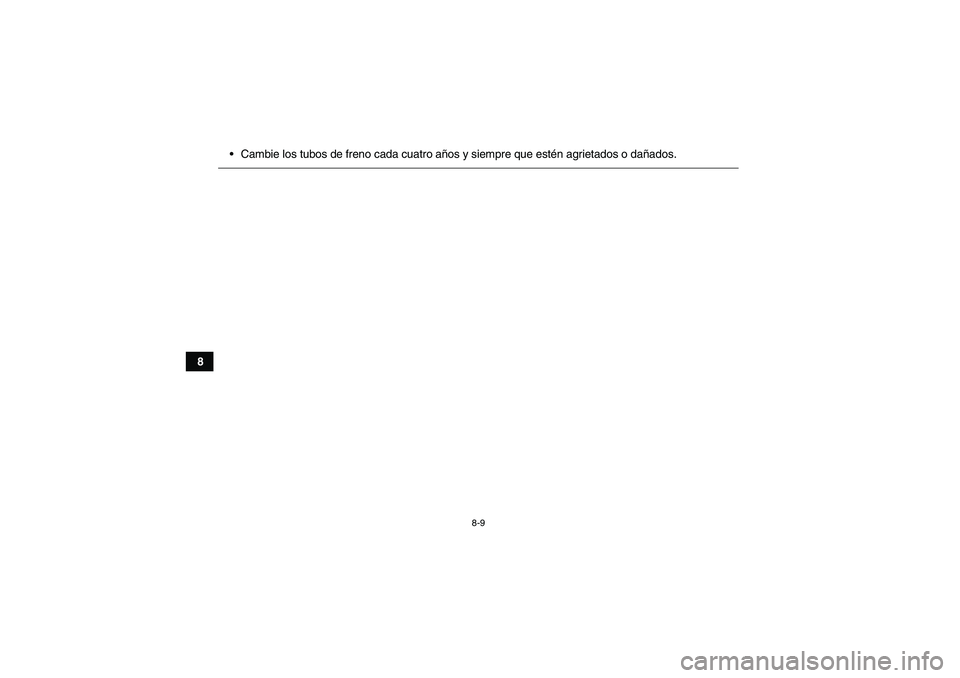

8-9
8Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
U1AS60S0.book Page 9 Friday, February 6, 2009 2:00 PM

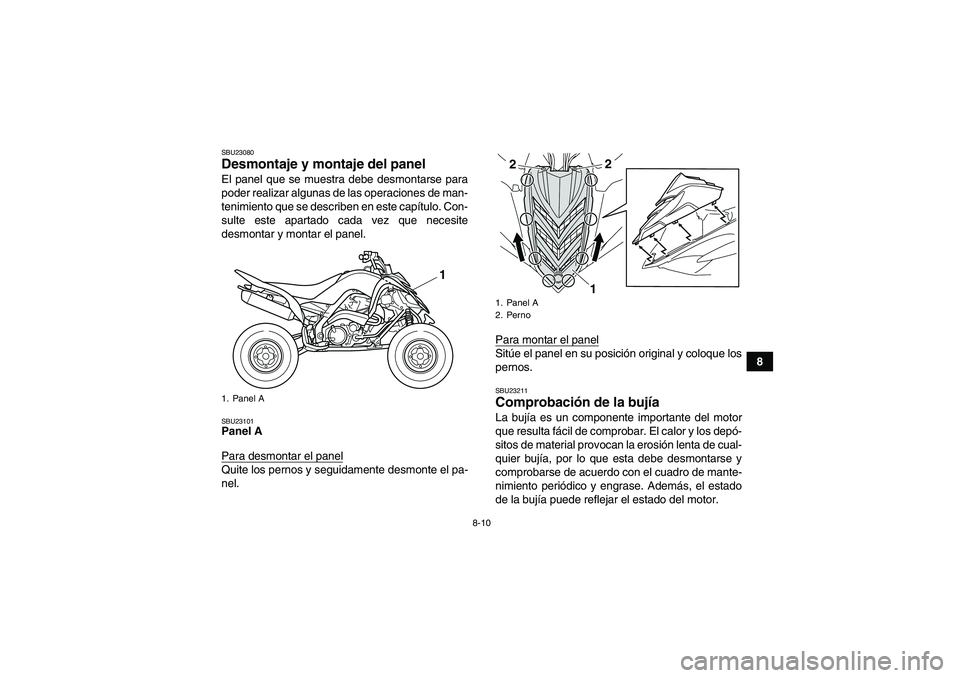

8-10
8
SBU23080Desmontaje y montaje del panel El panel que se muestra debe desmontarse para
poder realizar algunas de las operaciones de man-
tenimiento que se describen en este capítulo. Con-
sulte este apartado cada vez que necesite
desmontar y montar el panel.SBU23101Panel A
Para desmontar el panelQuite los pernos y seguidamente desmonte el pa-
nel.Para montar el panel
Sitúe el panel en su posición original y coloque los
pernos.SBU23211Comprobación de la bujía La bujía es un componente importante del motor
que resulta fácil de comprobar. El calor y los depó-
sitos de material provocan la erosión lenta de cual-
quier bujía, por lo que esta debe desmontarse y
comprobarse de acuerdo con el cuadro de mante-
nimiento periódico y engrase. Además, el estado
de la bujía puede reflejar el estado del motor.
1. Panel A
1
1. Panel A
2. Perno
22
1
U1AS60S0.book Page 10 Friday, February 6, 2009 2:00 PM

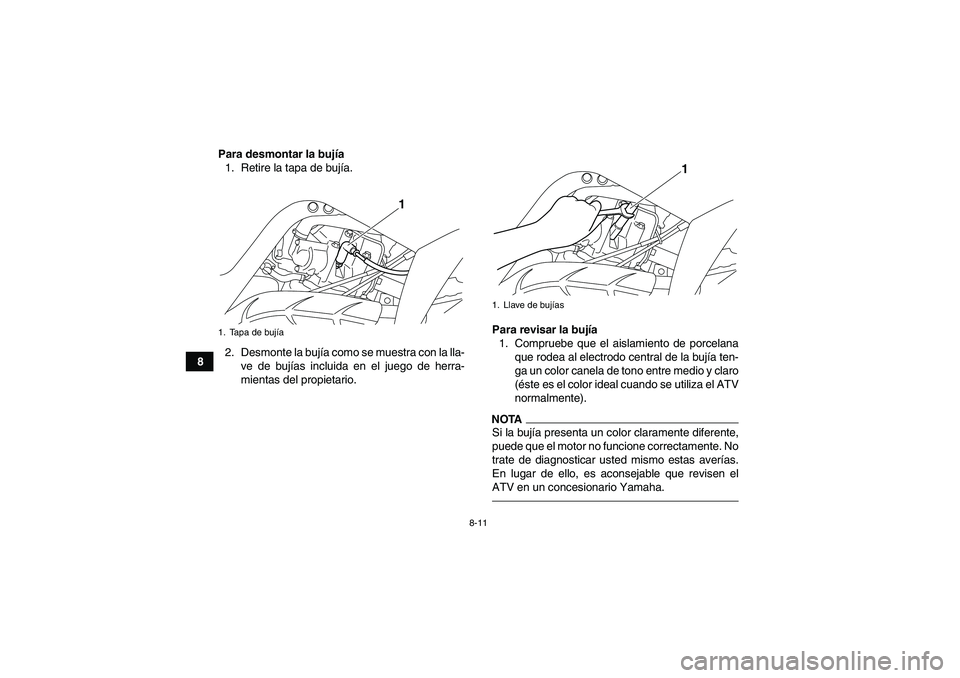

8-11
8Para desmontar la bujía
1. Retire la tapa de bujía.
2. Desmonte la bujía como se muestra con la lla-
ve de bujías incluida en el juego de herra-
mientas del propietario.Para revisar la bujía
1. Compruebe que el aislamiento de porcelana
que rodea al electrodo central de la bujía ten-
ga un color canela de tono entre medio y claro
(éste es el color ideal cuando se utiliza el ATV
normalmente).
NOTASi la bujía presenta un color claramente diferente,
puede que el motor no funcione correctamente. No
trate de diagnosticar usted mismo estas averías.
En lugar de ello, es aconsejable que revisen el
ATV en un concesionario Yamaha.
1. Tapa de bujía
1
1. Llave de bujías
1
U1AS60S0.book Page 11 Friday, February 6, 2009 2:00 PM

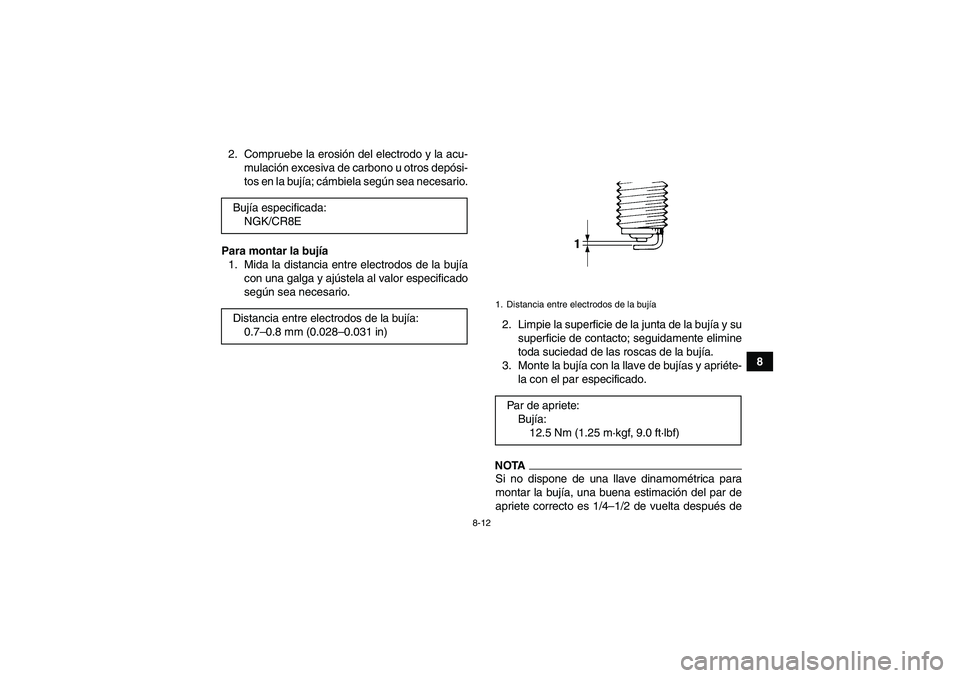

8-12
8 2. Compruebe la erosión del electrodo y la acu-
mulación excesiva de carbono u otros depósi-
tos en la bujía; cámbiela según sea necesario.
Para montar la bujía
1. Mida la distancia entre electrodos de la bujía
con una galga y ajústela al valor especificado
según sea necesario.
2. Limpie la superficie de la junta de la bujía y su
superficie de contacto; seguidamente elimine
toda suciedad de las roscas de la bujía.
3. Monte la bujía con la llave de bujías y apriéte-
la con el par especificado.
NOTASi no dispone de una llave dinamométrica para
montar la bujía, una buena estimación del par de
apriete correcto es 1/4–1/2 de vuelta después de Bujía especificada:
NGK/CR8E
Distancia entre electrodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)1. Distancia entre electrodos de la bujíaPar de apriete:
Bujía:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U1AS60S0.book Page 12 Friday, February 6, 2009 2:00 PM

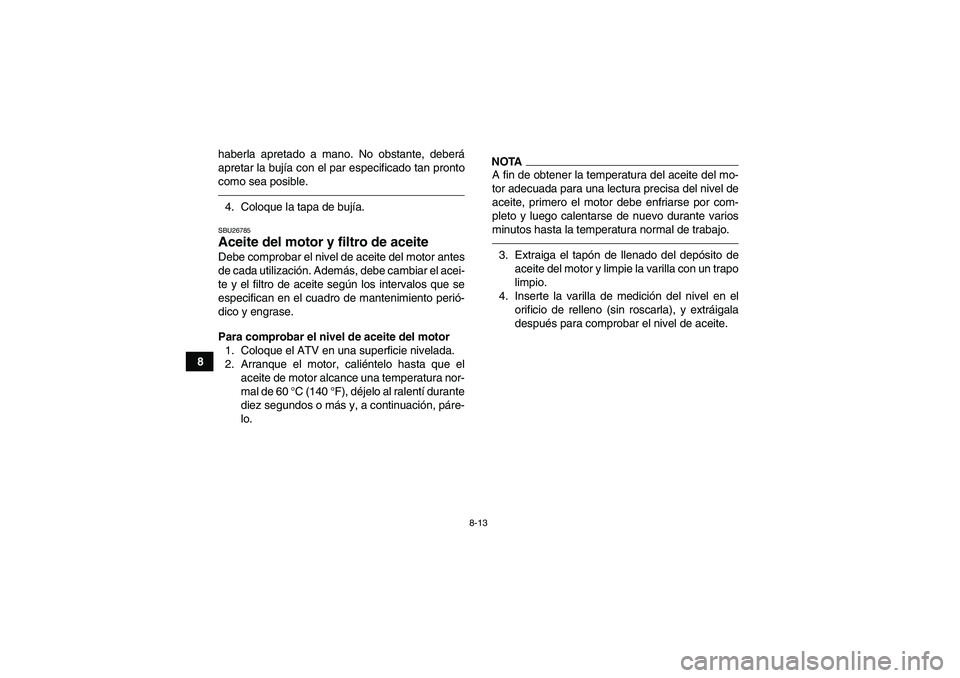

8-13
8haberla apretado a mano. No obstante, deberá
apretar la bujía con el par especificado tan pronto
como sea posible.
4. Coloque la tapa de bujía.SBU26785Aceite del motor y filtro de aceite Debe comprobar el nivel de aceite del motor antes
de cada utilización. Además, debe cambiar el acei-
te y el filtro de aceite según los intervalos que se
especifican en el cuadro de mantenimiento perió-
dico y engrase.
Para comprobar el nivel de aceite del motor
1. Coloque el ATV en una superficie nivelada.
2. Arranque el motor, caliéntelo hasta que el
aceite de motor alcance una temperatura nor-
mal de 60 °C (140 °F), déjelo al ralentí durante
diez segundos o más y, a continuación, páre-
lo.
NOTAA fin de obtener la temperatura del aceite del mo-
tor adecuada para una lectura precisa del nivel de
aceite, primero el motor debe enfriarse por com-
pleto y luego calentarse de nuevo durante varios
minutos hasta la temperatura normal de trabajo.3. Extraiga el tapón de llenado del depósito de
aceite del motor y limpie la varilla con un trapo
limpio.
4. Inserte la varilla de medición del nivel en el
orificio de relleno (sin roscarla), y extráigala
después para comprobar el nivel de aceite.
