2010 YAMAHA YFM700R Manuale de Empleo (in Spanish)

8-38

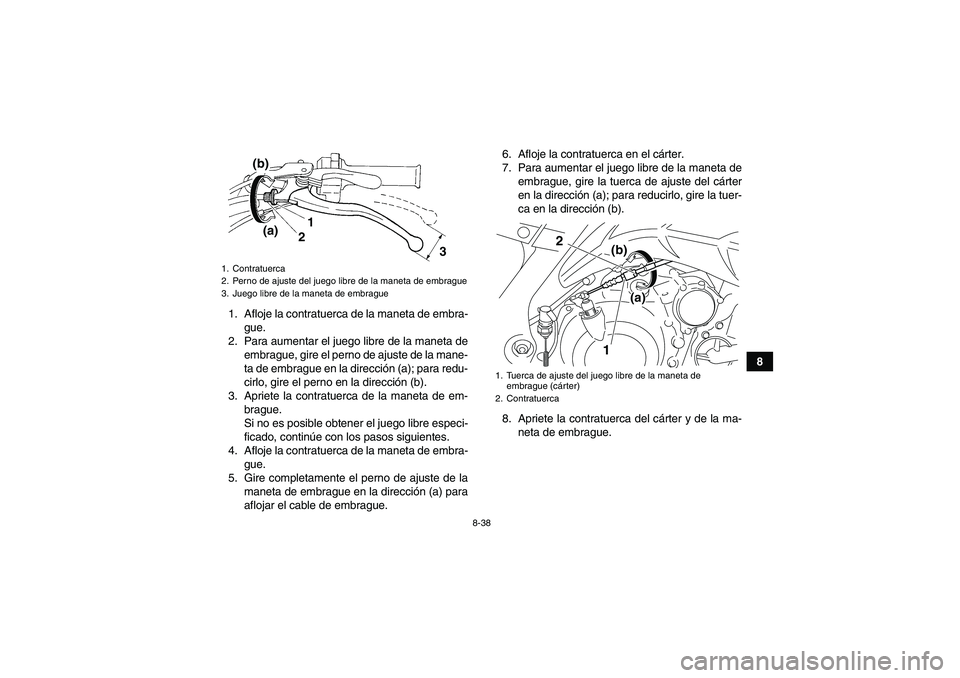

8 1. Afloje la contratuerca de la maneta de embra-
gue.
2. Para aumentar el juego libre de la maneta de
embrague, gire el perno de ajuste de la mane-
ta de embrague en la dirección (a); para redu-
cirlo, gire el perno en la dirección (b).
3. Apriete la contratuerca de la maneta de em-
brague.
Si no es posible obtener el juego libre especi-
ficado, continúe con los pasos siguientes.
4. Afloje la contratuerca de la maneta de embra-
gue.
5. Gire completamente el perno de ajuste de la
maneta de embrague en la dirección (a) para
aflojar el cable de embrague.6. Afloje la contratuerca en el cárter.
7. Para aumentar el juego libre de la maneta de
embrague, gire la tuerca de ajuste del cárter
en la dirección (a); para reducirlo, gire la tuer-
ca en la dirección (b).
8. Apriete la contratuerca del cárter y de la ma-
neta de embrague.
1. Contratuerca
2. Perno de ajuste del juego libre de la maneta de embrague
3. Juego libre de la maneta de embrague
1
2 (a) (b)
3
1. Tuerca de ajuste del juego libre de la maneta de
embrague (cárter)
2. Contratuerca
1 2
(a)
(b)
U1AS60S0.book Page 38 Friday, February 6, 2009 2:00 PM

8-39
8

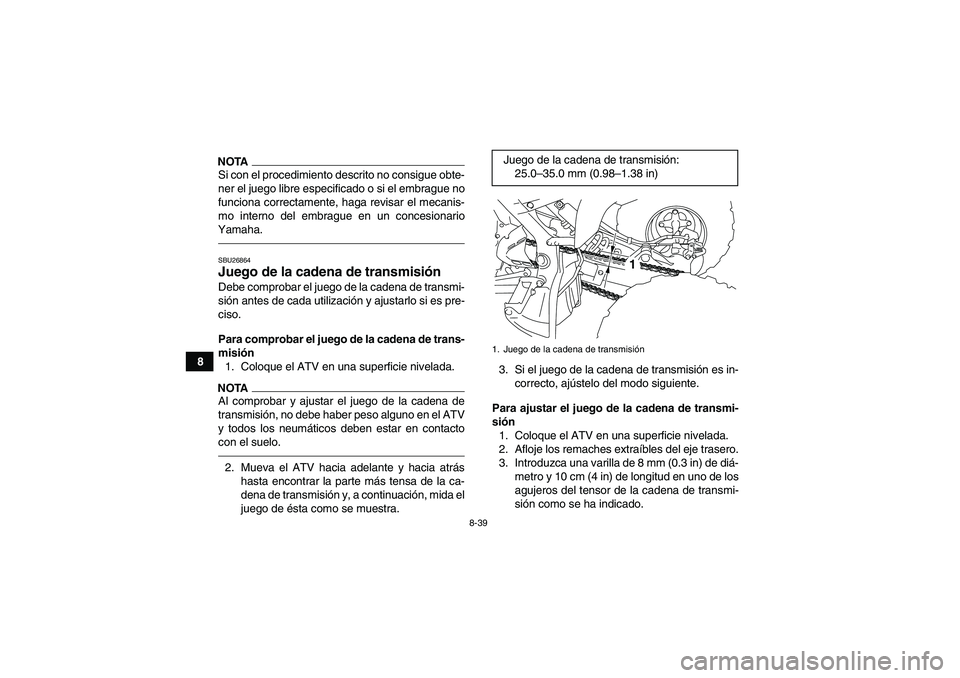

NOTASi con el procedimiento descrito no consigue obte-
ner el juego libre especificado o si el embrague no
funciona correctamente, haga revisar el mecanis-
mo interno del embrague en un concesionario
Yamaha.SBU26864Juego de la cadena de transmisión Debe comprobar el juego de la cadena de transmi-
sión antes de cada utilización y ajustarlo si es pre-
ciso.
Para comprobar el juego de la cadena de trans-
misión
1. Coloque el ATV en una superficie nivelada.NOTAAl comprobar y ajustar el juego de la cadena de
transmisión, no debe haber peso alguno en el ATV
y todos los neumáticos deben estar en contacto
con el suelo.2. Mueva el ATV hacia adelante y hacia atrás
hasta encontrar la parte más tensa de la ca-
dena de transmisión y, a continuación, mida el
juego de ésta como se muestra.3. Si el juego de la cadena de transmisión es in-
correcto, ajústelo del modo siguiente.
Para ajustar el juego de la cadena de transmi-
sión
1. Coloque el ATV en una superficie nivelada.
2. Afloje los remaches extraíbles del eje trasero.
3. Introduzca una varilla de 8 mm (0.3 in) de diá-
metro y 10 cm (4 in) de longitud en uno de los
agujeros del tensor de la cadena de transmi-
sión como se ha indicado. Juego de la cadena de transmisión:
25.0–35.0 mm (0.98–1.38 in)
1. Juego de la cadena de transmisión
1
U1AS60S0.book Page 39 Friday, February 6, 2009 2:00 PM

8-40
8

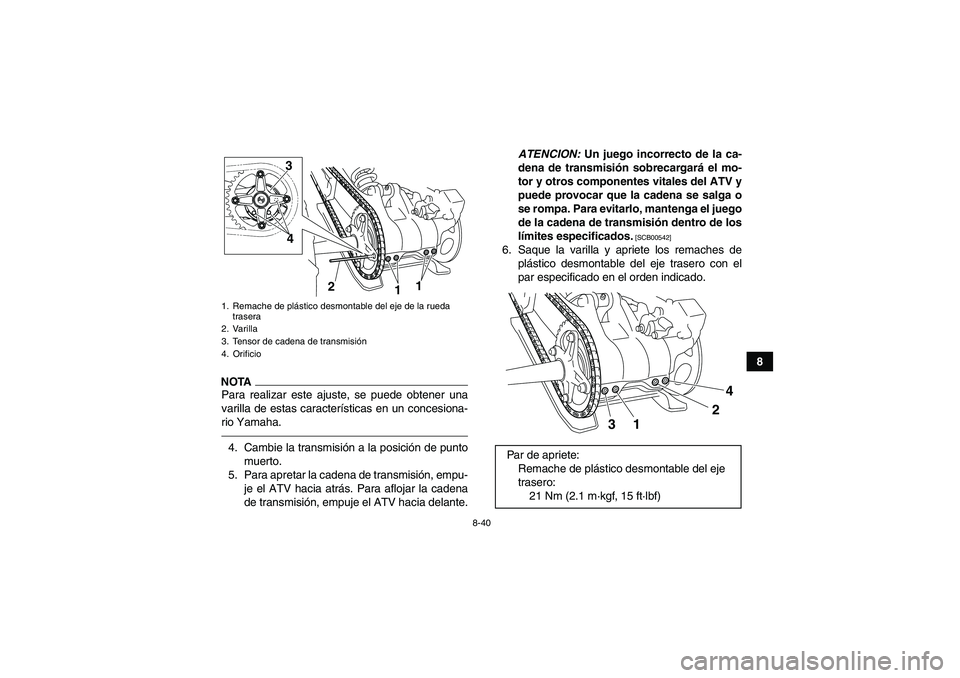

NOTAPara realizar este ajuste, se puede obtener una
varilla de estas características en un concesiona-
rio Yamaha.4. Cambie la transmisión a la posición de punto
muerto.
5. Para apretar la cadena de transmisión, empu-
je el ATV hacia atrás. Para aflojar la cadena
de transmisión, empuje el ATV hacia delante.ATENCION: Un juego incorrecto de la ca-
dena de transmisión sobrecargará el mo-
tor y otros componentes vitales del ATV y
puede provocar que la cadena se salga o
se rompa. Para evitarlo, mantenga el juego
de la cadena de transmisión dentro de los
límites especificados.
[SCB00542]
6. Saque la varilla y apriete los remaches de
plástico desmontable del eje trasero con el
par especificado en el orden indicado.
1. Remache de plástico desmontable del eje de la rueda
trasera
2. Varilla
3. Tensor de cadena de transmisión
4. Orificio
4
2
11
3
Par de apriete:
Remache de plástico desmontable del eje
trasero:
21 Nm (2.1 m·kgf, 15 ft·lbf)
3124
U1AS60S0.book Page 40 Friday, February 6, 2009 2:00 PM

8-41
8

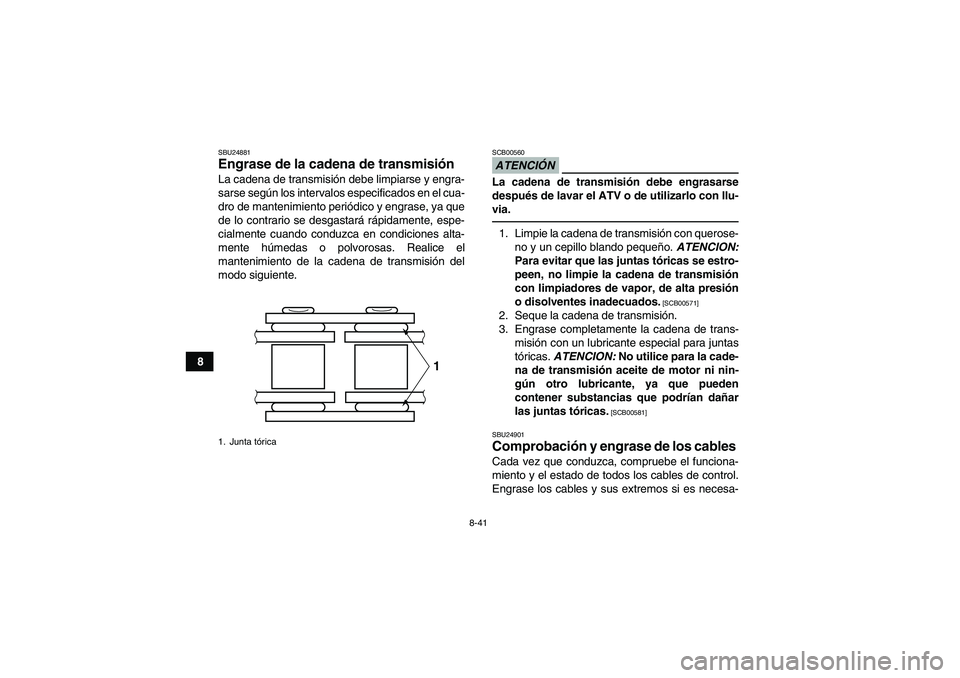

SBU24881Engrase de la cadena de transmisión La cadena de transmisión debe limpiarse y engra-
sarse según los intervalos especificados en el cua-
dro de mantenimiento periódico y engrase, ya que
de lo contrario se desgastará rápidamente, espe-
cialmente cuando conduzca en condiciones alta-
mente húmedas o polvorosas. Realice el
mantenimiento de la cadena de transmisión del
modo siguiente.
ATENCIÓNSCB00560La cadena de transmisión debe engrasarse
después de lavar el ATV o de utilizarlo con llu-
via.1. Limpie la cadena de transmisión con querose-
no y un cepillo blando pequeño. ATENCION:
Para evitar que las juntas tóricas se estro-
peen, no limpie la cadena de transmisión
con limpiadores de vapor, de alta presión
o disolventes inadecuados.
[SCB00571]
2. Seque la cadena de transmisión.
3. Engrase completamente la cadena de trans-
misión con un lubricante especial para juntas
tóricas. ATENCION: No utilice para la cade-
na de transmisión aceite de motor ni nin-
gún otro lubricante, ya que pueden
contener substancias que podrían dañar
las juntas tóricas.
[SCB00581]
SBU24901
Comprobación y engrase de los cables Cada vez que conduzca, compruebe el funciona-
miento y el estado de todos los cables de control.
Engrase los cables y sus extremos si es necesa-
1. Junta tórica
1
U1AS60S0.book Page 41 Friday, February 6, 2009 2:00 PM

8-42

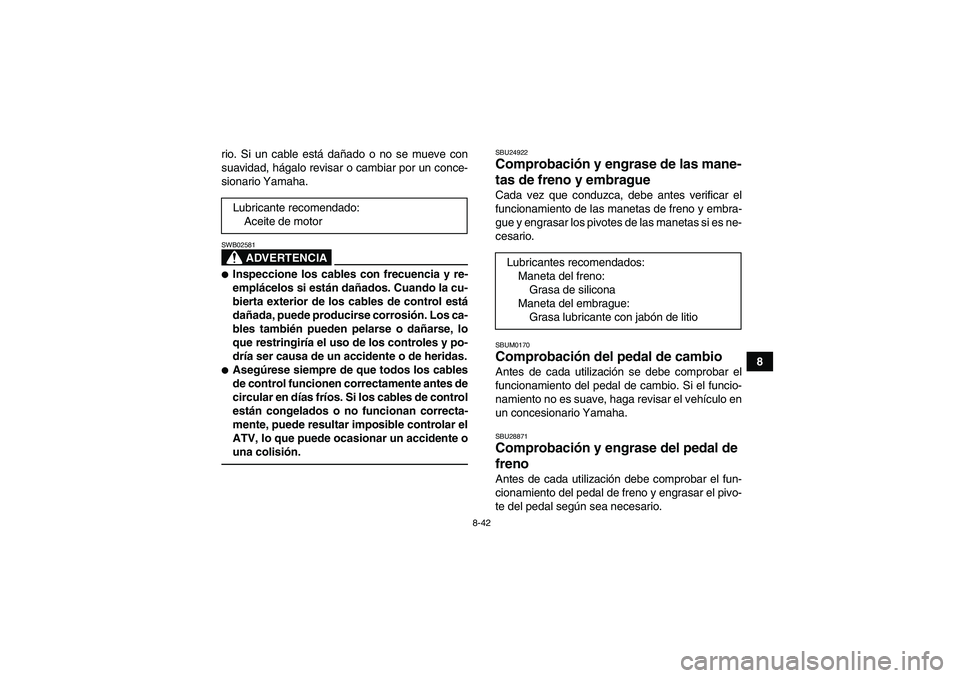

8 rio. Si un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un conce-
sionario Yamaha.
ADVERTENCIA
SWB02581
Inspeccione los cables con frecuencia y re-
emplácelos si están dañados. Cuando la cu-
bierta exterior de los cables de control está
dañada, puede producirse corrosión. Los ca-
bles también pueden pelarse o dañarse, lo
que restringiría el uso de los controles y po-
dría ser causa de un accidente o de heridas.
Asegúrese siempre de que todos los cables
de control funcionen correctamente antes de
circular en días fríos. Si los cables de control
están congelados o no funcionan correcta-
mente, puede resultar imposible controlar el
ATV, lo que puede ocasionar un accidente o
una colisión.
SBU24922Comprobación y engrase de las mane-
tas de freno y embrague Cada vez que conduzca, debe antes verificar el
funcionamiento de las manetas de freno y embra-
gue y engrasar los pivotes de las manetas si es ne-
cesario.SBUM0170Comprobación del pedal de cambio Antes de cada utilización se debe comprobar el
funcionamiento del pedal de cambio. Si el funcio-
namiento no es suave, haga revisar el vehículo en
un concesionario Yamaha.SBU28871Comprobación y engrase del pedal de
freno Antes de cada utilización debe comprobar el fun-
cionamiento del pedal de freno y engrasar el pivo-
te del pedal según sea necesario. Lubricante recomendado:
Aceite de motorLubricantes recomendados:
Maneta del freno:
Grasa de silicona
Maneta del embrague:
Grasa lubricante con jabón de litio
U1AS60S0.book Page 42 Friday, February 6, 2009 2:00 PM

8-43
8

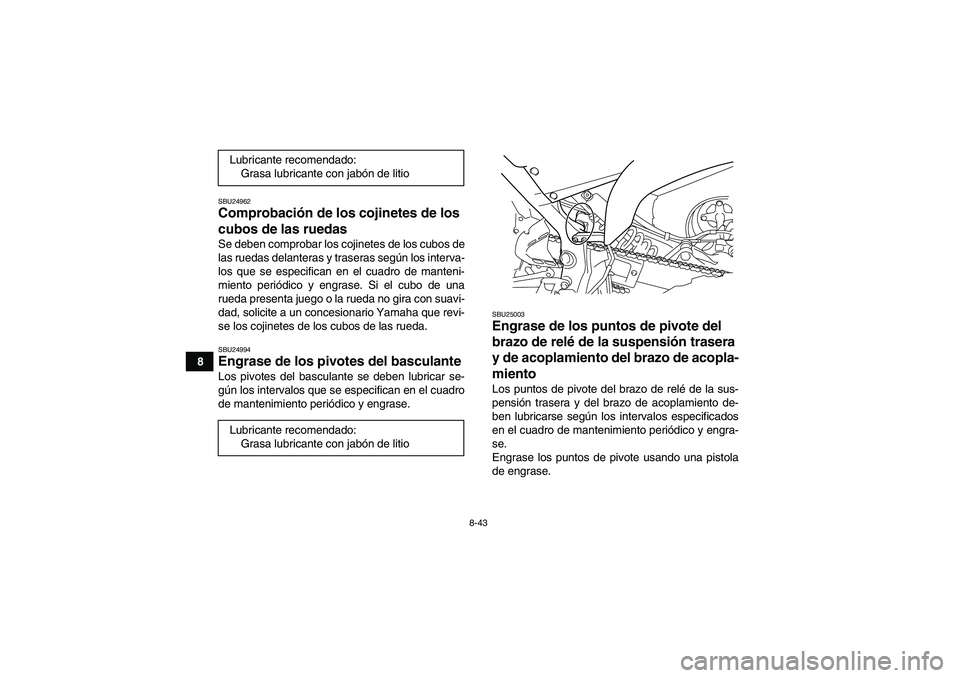

SBU24962Comprobación de los cojinetes de los
cubos de las ruedas Se deben comprobar los cojinetes de los cubos de
las ruedas delanteras y traseras según los interva-
los que se especifican en el cuadro de manteni-
miento periódico y engrase. Si el cubo de una
rueda presenta juego o la rueda no gira con suavi-
dad, solicite a un concesionario Yamaha que revi-
se los cojinetes de los cubos de las rueda.SBU24994Engrase de los pivotes del basculante Los pivotes del basculante se deben lubricar se-
gún los intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SBU25003Engrase de los puntos de pivote del
brazo de relé de la suspensión trasera
y de acoplamiento del brazo de acopla-
miento Los puntos de pivote del brazo de relé de la sus-
pensión trasera y del brazo de acoplamiento de-
ben lubricarse según los intervalos especificados
en el cuadro de mantenimiento periódico y engra-
se.
Engrase los puntos de pivote usando una pistola
de engrase. Lubricante recomendado:
Grasa lubricante con jabón de litio
Lubricante recomendado:
Grasa lubricante con jabón de litio
U1AS60S0.book Page 43 Friday, February 6, 2009 2:00 PM

8-44

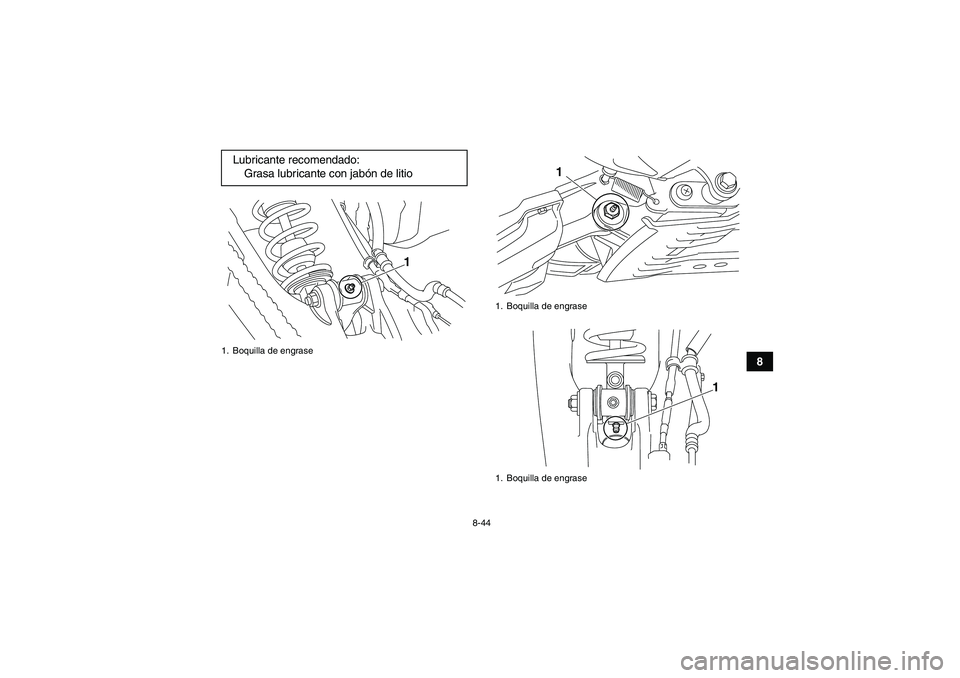

8 Lubricante recomendado:
Grasa lubricante con jabón de litio
1. Boquilla de engrase
1
1. Boquilla de engrase
1. Boquilla de engrase
1
1
U1AS60S0.book Page 44 Friday, February 6, 2009 2:00 PM

8-45
8

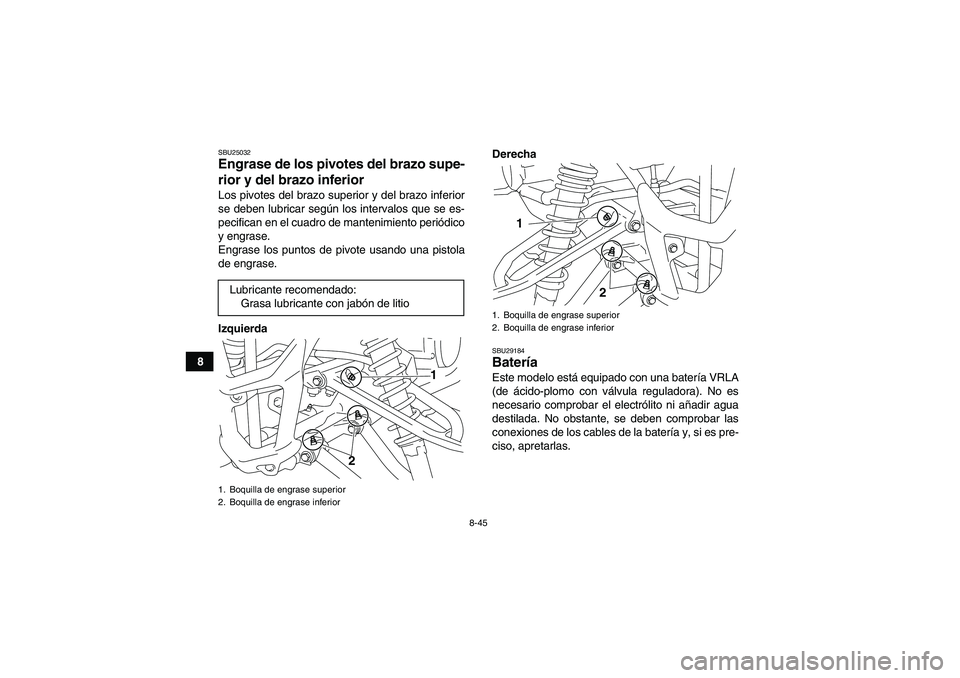

SBU25032Engrase de los pivotes del brazo supe-
rior y del brazo inferior Los pivotes del brazo superior y del brazo inferior
se deben lubricar según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódico
y engrase.
Engrase los puntos de pivote usando una pistola
de engrase.
IzquierdaDerecha
SBU29184Batería Este modelo está equipado con una batería VRLA
(de ácido-plomo con válvula reguladora). No es
necesario comprobar el electrólito ni añadir agua
destilada. No obstante, se deben comprobar las
conexiones de los cables de la batería y, si es pre-
ciso, apretarlas. Lubricante recomendado:
Grasa lubricante con jabón de litio
1. Boquilla de engrase superior
2. Boquilla de engrase inferior
1
2
1. Boquilla de engrase superior
2. Boquilla de engrase inferior
1
2
U1AS60S0.book Page 45 Friday, February 6, 2009 2:00 PM
