2010 YAMAHA YBR125 Manuale de Empleo (in Spanish)

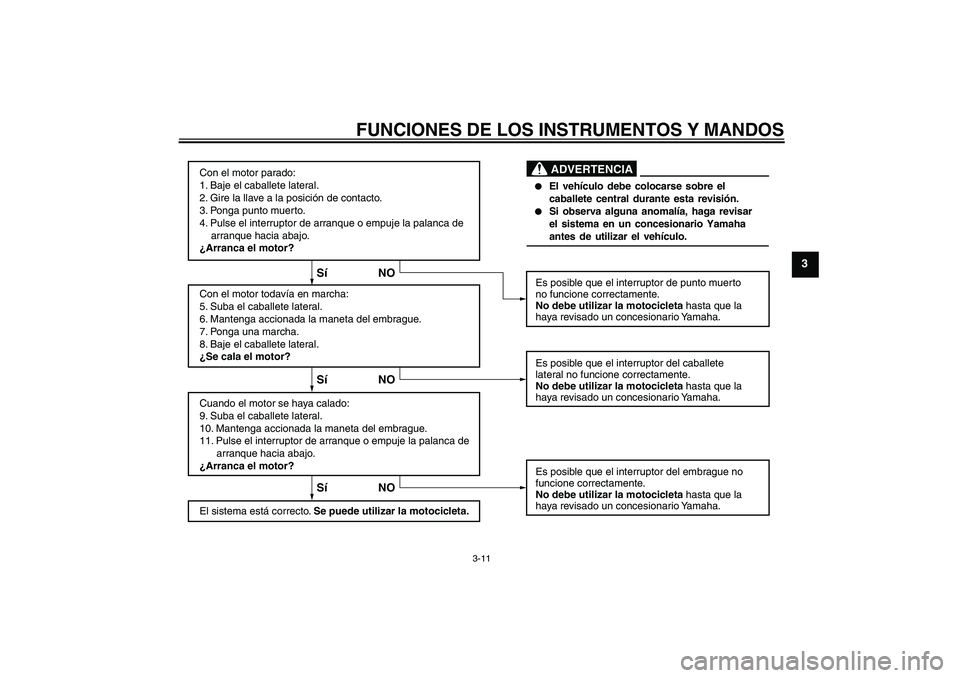

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
Con el motor parado:
1. Baje el caballete lateral.
2. Gire la llave a la posición de contacto.
3. Ponga punto muerto.
4. Pulse el interruptor de arranque o empuje la palanca de
arranque hacia abajo.
¿Arranca el motor?
Con el motor todavía en marcha:
5. Suba el caballete lateral.
6. Mantenga accionada la maneta del embrague.
7. Ponga una marcha.
8. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
9. Suba el caballete lateral.
10. Mantenga accionada la maneta del embrague.
11. Pulse el interruptor de arranque o empuje la palanca de
arranque hacia abajo.
¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta.Es posible que el interruptor de punto muerto
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del caballete
lateral no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del embrague no
funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.


El vehículo debe colocarse sobre el
caballete central durante esta revisión.


Si observa alguna anomalía, haga revisar
el sistema en un concesionario Yamaha
antes de utilizar el vehículo.ADVERTENCIA
Sí NO Sí NOSí NO
U51DS0S0.book Page 11 Tuesday, November 3, 2009 9:07 AM

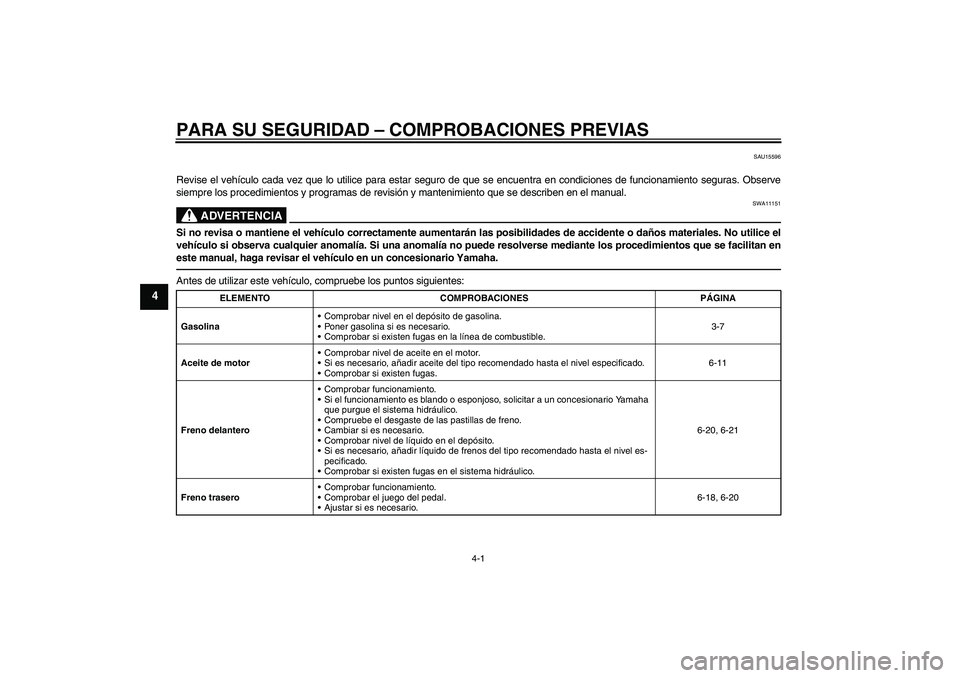

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-1
4
SAU15596
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Observe
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11151
Si no revisa o mantiene el vehículo correctamente aumentarán las posibilidades de accidente o daños materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no puede resolverse mediante los procedimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
GasolinaComprobar nivel en el depósito de gasolina.
Poner gasolina si es necesario.
Comprobar si existen fugas en la línea de combustible.3-7
Aceite de motorComprobar nivel de aceite en el motor.
Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
Comprobar si existen fugas.6-11
Freno delanteroComprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico.6-20, 6-21
Freno traseroComprobar funcionamiento.
Comprobar el juego del pedal.
Ajustar si es necesario.6-18, 6-20
U51DS0S0.book Page 1 Tuesday, November 3, 2009 9:07 AM

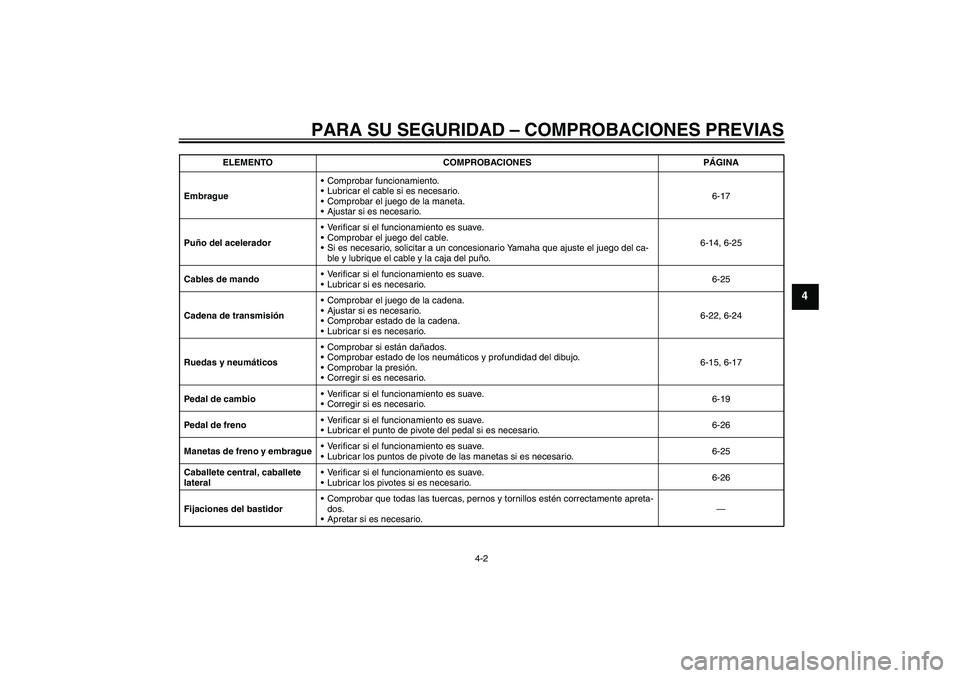

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-2
4
EmbragueComprobar funcionamiento.
Lubricar el cable si es necesario.
Comprobar el juego de la maneta.
Ajustar si es necesario.6-17
Puño del aceleradorVerificar si el funcionamiento es suave.
Comprobar el juego del cable.
Si es necesario, solicitar a un concesionario Yamaha que ajuste el juego del ca-
ble y lubrique el cable y la caja del puño.6-14, 6-25
Cables de mandoVerificar si el funcionamiento es suave.
Lubricar si es necesario.6-25
Cadena de transmisiónComprobar el juego de la cadena.
Ajustar si es necesario.
Comprobar estado de la cadena.
Lubricar si es necesario.6-22, 6-24
Ruedas y neumáticosComprobar si están dañados.
Comprobar estado de los neumáticos y profundidad del dibujo.
Comprobar la presión.
Corregir si es necesario.6-15, 6-17
Pedal de cambioVerificar si el funcionamiento es suave.
Corregir si es necesario.6-19
Pedal de frenoVerificar si el funcionamiento es suave.
Lubricar el punto de pivote del pedal si es necesario.6-26
Manetas de freno y embragueVerificar si el funcionamiento es suave.
Lubricar los puntos de pivote de las manetas si es necesario.6-25
Caballete central, caballete
lateralVerificar si el funcionamiento es suave.
Lubricar los pivotes si es necesario.6-26
Fijaciones del bastidorComprobar que todas las tuercas, pernos y tornillos estén correctamente apreta-
dos.
Apretar si es necesario.— ELEMENTO COMPROBACIONES PÁGINA
U51DS0S0.book Page 2 Tuesday, November 3, 2009 9:07 AM

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-3
4
Instrumentos, luces, señales
e interruptoresComprobar funcionamiento.
Corregir si es necesario.—
Interruptor del caballete late-
ral Comprobar funcionamiento del sistema de corte del circuito de encendido.
Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo.3-10 ELEMENTO COMPROBACIONES PÁGINA
U51DS0S0.book Page 3 Tuesday, November 3, 2009 9:07 AM

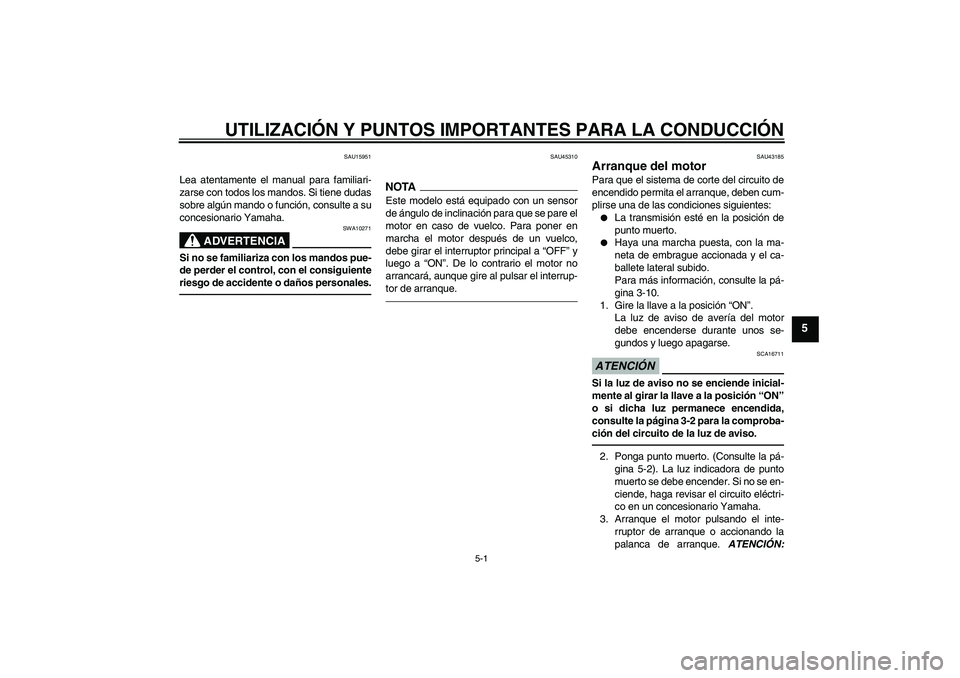

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-1
5
SAU15951
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10271
Si no se familiariza con los mandos pue-
de perder el control, con el consiguiente
riesgo de accidente o daños personales.
SAU45310
NOTAEste modelo está equipado con un sensor
de ángulo de inclinación para que se pare el
motor en caso de vuelco. Para poner en
marcha el motor después de un vuelco,
debe girar el interruptor principal a “OFF” y
luego a “ON”. De lo contrario el motor no
arrancará, aunque gire al pulsar el interrup-
tor de arranque.
SAU43185
Arranque del motor Para que el sistema de corte del circuito de
encendido permita el arranque, deben cum-
plirse una de las condiciones siguientes:

La transmisión esté en la posición de
punto muerto.


Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la pá-
gina 3-10.
1. Gire la llave a la posición “ON”.
La luz de aviso de avería del motor
debe encenderse durante unos se-
gundos y luego apagarse.
ATENCIÓN
SCA16711
Si la luz de aviso no se enciende inicial-
mente al girar la llave a la posición “ON”
o si dicha luz permanece encendida,
consulte la página 3-2 para la comproba-
ción del circuito de la luz de aviso.2. Ponga punto muerto. (Consulte la pá-
gina 5-2). La luz indicadora de punto
muerto se debe encender. Si no se en-
ciende, haga revisar el circuito eléctri-
co en un concesionario Yamaha.
3. Arranque el motor pulsando el inte-
rruptor de arranque o accionando la
palanca de arranque. ATENCIÓN:
U51DS0S0.book Page 1 Tuesday, November 3, 2009 9:07 AM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
5
Para prolongar al máximo la vida
útil del motor, ¡nunca acelere mu-
cho con el motor frío!
[SCA11041]
Si el motor no arranca con el interrup-
tor de arranque, suelte el interruptor,
espere unos segundos e inténtelo de
nuevo. Cada intento de arranque debe
ser lo más breve posible a fin de pre-
servar la batería. No accione el arran-
que durante más de 10 segundos
seguidos. Si el motor no arranca con el
motor de arranque, inténtelo con el
sistema de arranque a pedal.
SAU16671
Cambio El cambio de marchas le permite controlar
la cantidad de potencia de motor disponible
para iniciar la marcha, acelerar, subir pen-
dientes, etc.
En la figura se muestran las posiciones del
cambio de marchas.NOTAPara poner la transmisión en la posición de
punto muerto, pise el pedal de cambio repe-
tidamente hasta que llegue al final de su re-
corrido y, a continuación, levántelo
ligeramente.
ATENCIÓN
SCA10260


Incluso con la transmisión en la po-
sición de punto muerto, no descien-
da pendientes durante periodos de
tiempo prolongados con el motor
parado ni remolque la motocicleta
en distancias largas. La transmi-
sión sólo se engrasa correctamente
cuando el motor está funcionando.
Un engrase inadecuado puede ave-
riar la transmisión.


Utilice siempre el embrague para
cambiar de marcha a fin de evitar
que se averíe el motor, la transmi-
sión y la transmisión secundaria,
los cuales no han sido diseñados
para soportar el impacto de un cam-
bio forzado.
1. Pedal de cambio
2. Posición de punto muerto
U51DS0S0.book Page 2 Tuesday, November 3, 2009 9:07 AM

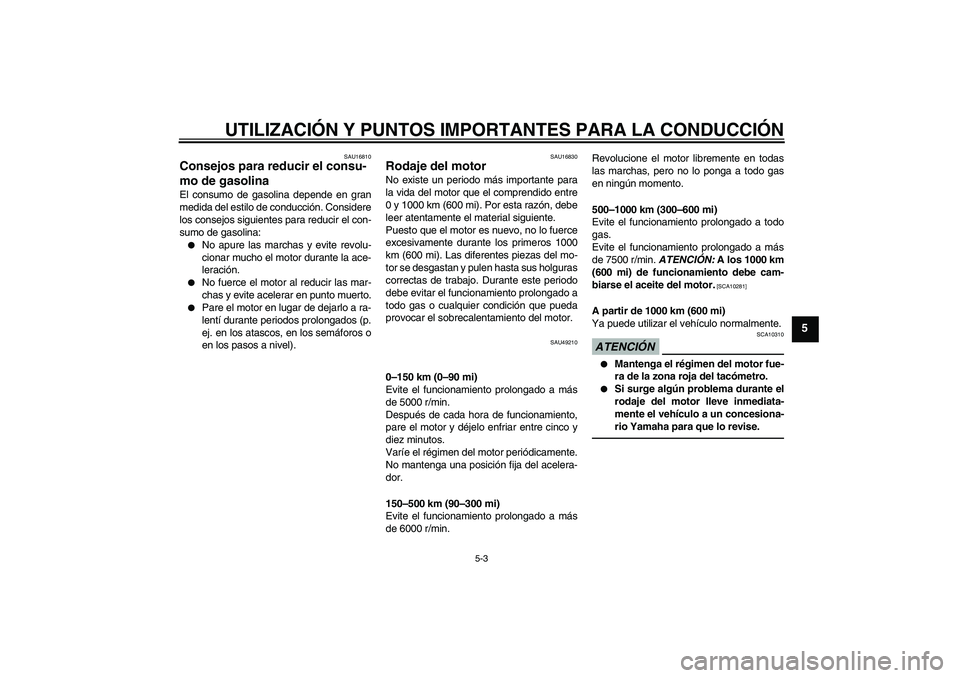

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
5
SAU16810
Consejos para reducir el consu-
mo de gasolina El consumo de gasolina depende en gran
medida del estilo de conducción. Considere
los consejos siguientes para reducir el con-
sumo de gasolina:

No apure las marchas y evite revolu-
cionar mucho el motor durante la ace-
leración.


No fuerce el motor al reducir las mar-
chas y evite acelerar en punto muerto.


Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
SAU16830
Rodaje del motor No existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1000 km (600 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1000
km (600 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holguras
correctas de trabajo. Durante este periodo
debe evitar el funcionamiento prolongado a
todo gas o cualquier condición que pueda
provocar el sobrecalentamiento del motor.
SAU49210
0–150 km (0–90 mi)
Evite el funcionamiento prolongado a más
de 5000 r/min.
Después de cada hora de funcionamiento,
pare el motor y déjelo enfriar entre cinco y
diez minutos.
Varíe el régimen del motor periódicamente.
No mantenga una posición fija del acelera-
dor.
150–500 km (90–300 mi)
Evite el funcionamiento prolongado a más
de 6000 r/min.Revolucione el motor libremente en todas
las marchas, pero no lo ponga a todo gas
en ningún momento.
500–1000 km (300–600 mi)
Evite el funcionamiento prolongado a todo
gas.
Evite el funcionamiento prolongado a más
de 7500 r/min. ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento debe cam-
biarse el aceite del motor.
[SCA10281]
A partir de 1000 km (600 mi)
Ya puede utilizar el vehículo normalmente.ATENCIÓN
SCA10310


Mantenga el régimen del motor fue-
ra de la zona roja del tacómetro.


Si surge algún problema durante el
rodaje del motor lleve inmediata-
mente el vehículo a un concesiona-
rio Yamaha para que lo revise.
U51DS0S0.book Page 3 Tuesday, November 3, 2009 9:07 AM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-4
5
SAU17213
Estacionamiento Cuando estacione, pare el motor y quite la
llave del interruptor principal.
ADVERTENCIA
SWA10311


El motor y el sistema de escape
pueden calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
puedan tocarlos y quemarse.


No estacione en una pendiente o
sobre suelo blando, ya que el vehí-
culo puede volcar, con el consi-
guiente riesgo de que se produzca
una fuga de gasolina y un incendio.


No estacione cerca de restrojos u
otros materiales inflamables en los
que se pueda prender fuego.
