2010 YAMAHA YBR125 Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3
SAU11630

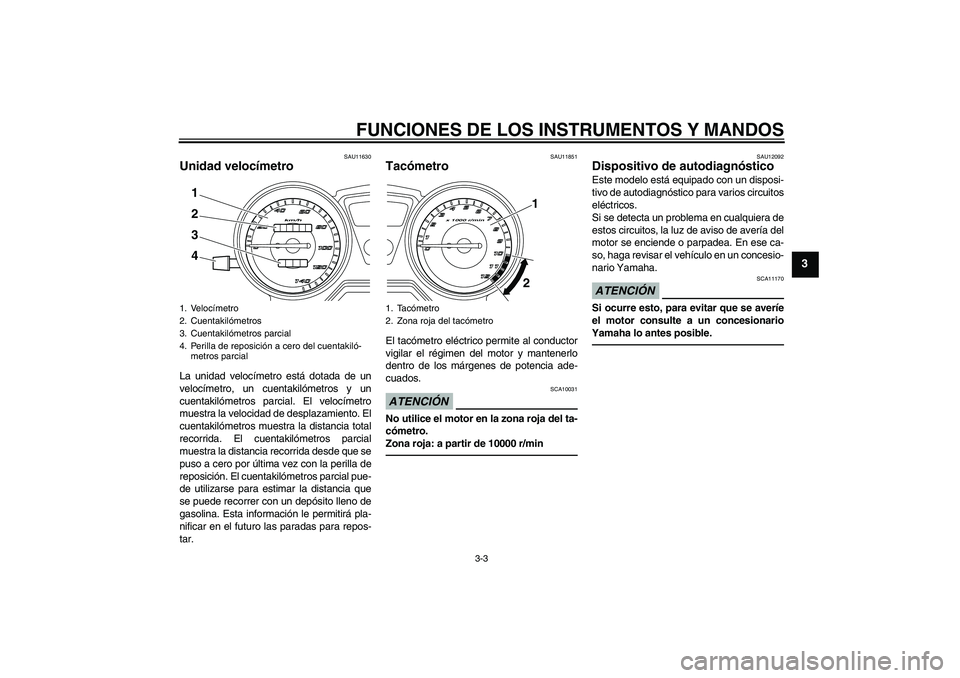

Unidad velocímetro La unidad velocímetro está dotada de un
velocímetro, un cuentakilómetros y un
cuentakilómetros parcial. El velocímetro
muestra la velocidad de desplazamiento. El
cuentakilómetros muestra la distancia total
recorrida. El cuentakilómetros parcial
muestra la distancia recorrida desde que se
puso a cero por última vez con la perilla de
reposición. El cuentakilómetros parcial pue-
de utilizarse para estimar la distancia que
se puede recorrer con un depósito lleno de
gasolina. Esta información le permitirá pla-
nificar en el futuro las paradas para repos-
tar.
SAU11851
Tacómetro El tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.ATENCIÓN
SCA10031
No utilice el motor en la zona roja del ta-
cómetro.
Zona roja: a partir de 10000 r/min
SAU12092
Dispositivo de autodiagnóstico Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circuitos
eléctricos.
Si se detecta un problema en cualquiera de
estos circuitos, la luz de aviso de avería del
motor se enciende o parpadea. En ese ca-
so, haga revisar el vehículo en un concesio-
nario Yamaha.ATENCIÓN
SCA11170
Si ocurre esto, para evitar que se averíe
el motor consulte a un concesionario
Yamaha lo antes posible.
1. Velocímetro
2. Cuentakilómetros
3. Cuentakilómetros parcial
4. Perilla de reposición a cero del cuentakiló-
metros parcial
km/h
1234
1. Tacómetro
2. Zona roja del tacómetro
x 1000 r/min
1
2
U51DS0S0.book Page 3 Tuesday, November 3, 2009 9:07 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
SAU37052

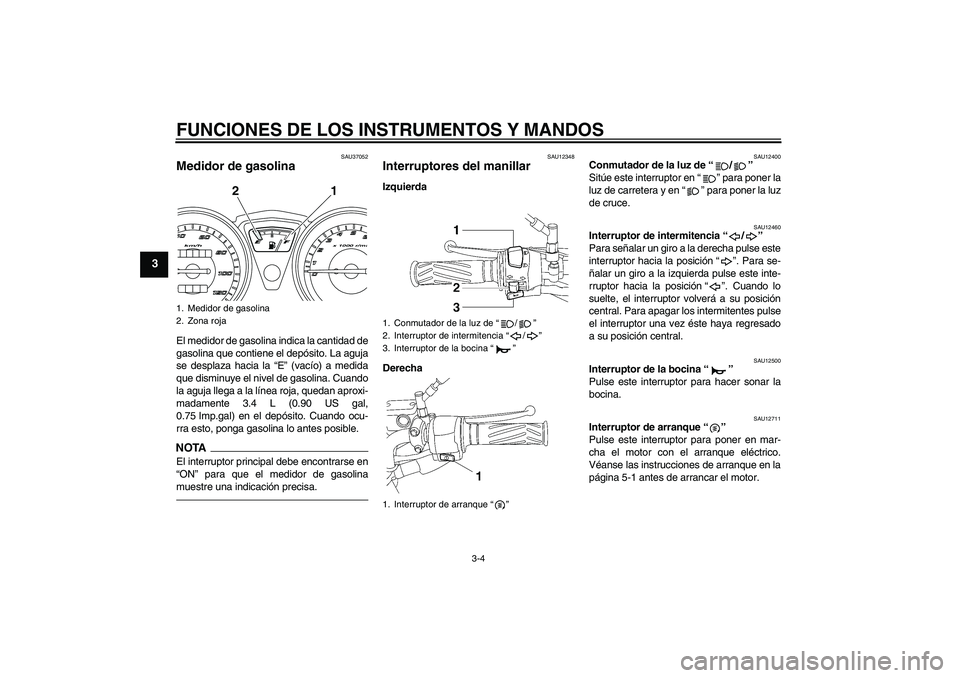

Medidor de gasolina El medidor de gasolina indica la cantidad de
gasolina que contiene el depósito. La aguja
se desplaza hacia la “E” (vacío) a medida
que disminuye el nivel de gasolina. Cuando
la aguja llega a la línea roja, quedan aproxi-
madamente 3.4 L (0.90 US gal,
0.75 Imp.gal) en el depósito. Cuando ocu-
rra esto, ponga gasolina lo antes posible.NOTAEl interruptor principal debe encontrarse en
“ON” para que el medidor de gasolina
muestre una indicación precisa.
SAU12348
Interruptores del manillar Izquierda
Derecha
SAU12400
Conmutador de la luz de“/”
Sitúe este interruptor en“” para poner la
luz de carretera y en“” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia“/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición“”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición“”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina“”
Pulse este interruptor para hacer sonar la
bocina.
SAU12711
Interruptor de arranque“”
Pulse este interruptor para poner en mar-
cha el motor con el arranque eléctrico.
Véanse las instrucciones de arranque en la
página 5-1 antes de arrancar el motor.
1. Medidor de gasolina
2. Zona rojakm/h
x 1000 r/m
i
1
2
1. Conmutador de la luz de“/”
2. Interruptor de intermitencia“/”
3. Interruptor de la bocina“”
1. Interruptor de arranque“”
U51DS0S0.book Page 4 Tuesday, November 3, 2009 9:07 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
SAU12820

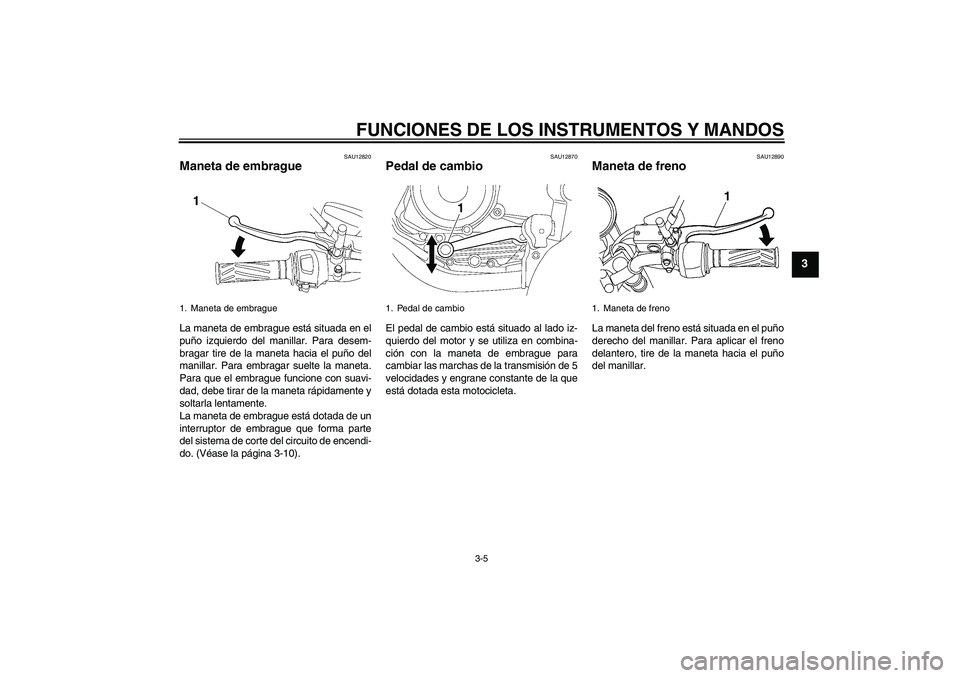

Maneta de embrague La maneta de embrague está situada en el
puño izquierdo del manillar. Para desem-
bragar tire de la maneta hacia el puño del
manillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Véase la página 3-10).
SAU12870
Pedal de cambio El pedal de cambio está situado al lado iz-
quierdo del motor y se utiliza en combina-
ción con la maneta de embrague para
cambiar las marchas de la transmisión de 5
velocidades y engrane constante de la que
está dotada esta motocicleta.
SAU12890
Maneta de freno La maneta del freno está situada en el puño
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del manillar.
1. Maneta de embrague
1. Pedal de cambio
1
1. Maneta de freno
1
U51DS0S0.book Page 5 Tuesday, November 3, 2009 9:07 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
SAU12941

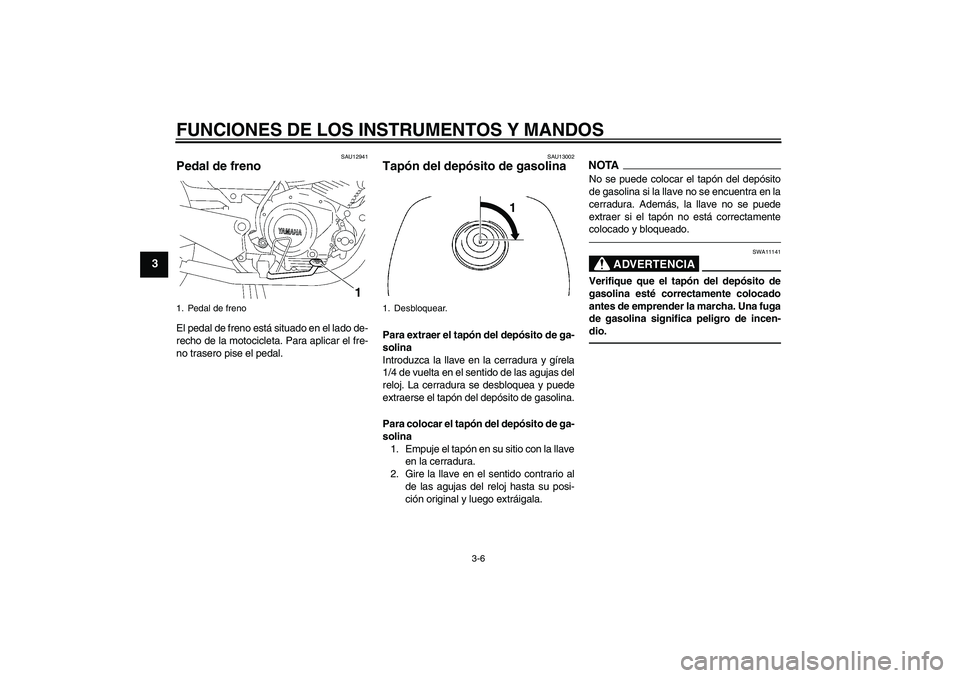

Pedal de freno El pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU13002
Tapón del depósito de gasolina Para extraer el tapón del depósito de ga-
solina
Introduzca la llave en la cerradura y gírela
1/4 de vuelta en el sentido de las agujas del
reloj. La cerradura se desbloquea y puede
extraerse el tapón del depósito de gasolina.
Para colocar el tapón del depósito de ga-
solina
1. Empuje el tapón en su sitio con la llave
en la cerradura.
2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original y luego extráigala.
NOTANo se puede colocar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamente
colocado y bloqueado.
ADVERTENCIA
SWA11141
Verifique que el tapón del depósito de
gasolina esté correctamente colocado
antes de emprender la marcha. Una fuga
de gasolina significa peligro de incen-
dio.
1. Pedal de freno
1
1. Desbloquear.
1
U51DS0S0.book Page 6 Tuesday, November 3, 2009 9:07 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
SAU13221

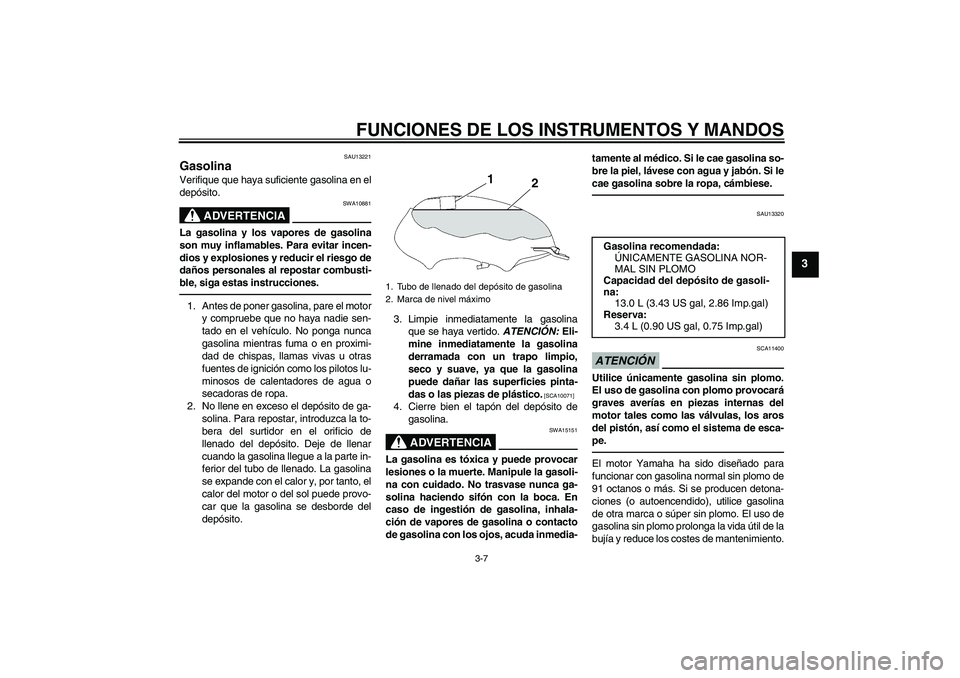

Gasolina Verifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10881
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el motor
y compruebe que no haya nadie sen-
tado en el vehículo. No ponga nunca
gasolina mientras fuma o en proximi-
dad de chispas, llamas vivas u otras
fuentes de ignición como los pilotos lu-
minosos de calentadores de agua o
secadoras de ropa.
2. No llene en exceso el depósito de ga-
solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito.3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inmediatamente la gasolina
derramada con un trapo limpio,
seco y suave, ya que la gasolina
puede dañar las superficies pinta-
das o las piezas de plástico.
[SCA10071]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15151
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
de gasolina con los ojos, acuda inmedia-tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU13320
ATENCIÓN
SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-
pe.El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
91 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca o súper sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de la
bujía y reduce los costes de mantenimiento.
1. Tubo de llenado del depósito de gasolina
2. Marca de nivel máximo
1
2
Gasolina recomendada:
ÚNICAMENTE GASOLINA NOR-
MAL SIN PLOMO
Capacidad del depósito de gasoli-
na:
13.0 L (3.43 US gal, 2.86 Imp.gal)
Reserva:
3.4 L (0.90 US gal, 0.75 Imp.gal)
U51DS0S0.book Page 7 Tuesday, November 3, 2009 9:07 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
SAU13445

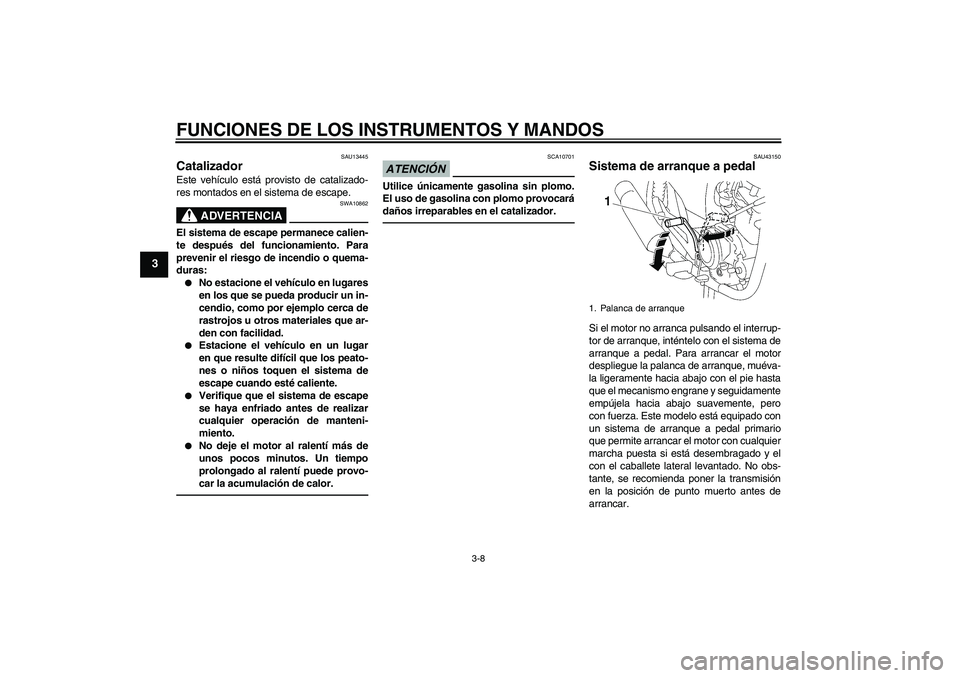

Catalizador Este vehículo está provisto de catalizado-
res montados en el sistema de escape.
ADVERTENCIA
SWA10862
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:

No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.


Estacione el vehículo en un lugar
en que resulte difícil que los peato-
nes o niños toquen el sistema de
escape cuando esté caliente.


Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.


No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-
car la acumulación de calor.
ATENCIÓN
SCA10701
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
daños irreparables en el catalizador.
SAU43150
Sistema de arranque a pedal Si el motor no arranca pulsando el interrup-
tor de arranque, inténtelo con el sistema de
arranque a pedal. Para arrancar el motor
despliegue la palanca de arranque, muéva-
la ligeramente hacia abajo con el pie hasta
que el mecanismo engrane y seguidamente
empújela hacia abajo suavemente, pero
con fuerza. Este modelo está equipado con
un sistema de arranque a pedal primario
que permite arrancar el motor con cualquier
marcha puesta si está desembragado y el
con el caballete lateral levantado. No obs-
tante, se recomienda poner la transmisión
en la posición de punto muerto antes de
arrancar.1. Palanca de arranque
U51DS0S0.book Page 8 Tuesday, November 3, 2009 9:07 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
SAU14882

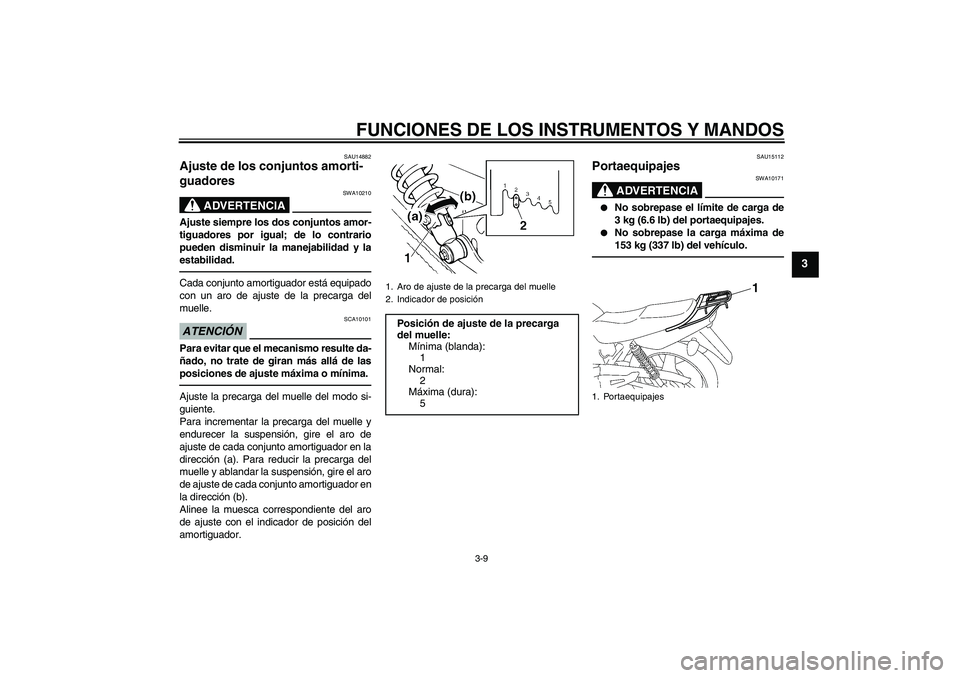

Ajuste de los conjuntos amorti-
guadores
ADVERTENCIA
SWA10210
Ajuste siempre los dos conjuntos amor-
tiguadores por igual; de lo contrario
pueden disminuir la manejabilidad y la
estabilidad.Cada conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle.ATENCIÓN
SCA10101
Para evitar que el mecanismo resulte da-
ñado, no trate de giran más allá de las
posiciones de ajuste máxima o mínima.Ajuste la precarga del muelle del modo si-
guiente.
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el aro de
ajuste de cada conjunto amortiguador en la
dirección (a). Para reducir la precarga del
muelle y ablandar la suspensión, gire el aro
de ajuste de cada conjunto amortiguador en
la dirección (b).
Alinee la muesca correspondiente del aro
de ajuste con el indicador de posición del
amortiguador.
SAU15112
Portaequipajes
ADVERTENCIA
SWA10171


No sobrepase el límite de carga de
3 kg (6.6 lb) del portaequipajes.


No sobrepase la carga máxima de
153 kg (337 lb) del vehículo.
1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
Posición de ajuste de la precarga
del muelle:
Mínima (blanda):
1
Normal:
2
Máxima (dura):
5
1. Portaequipajes
1
U51DS0S0.book Page 9 Tuesday, November 3, 2009 9:07 AM

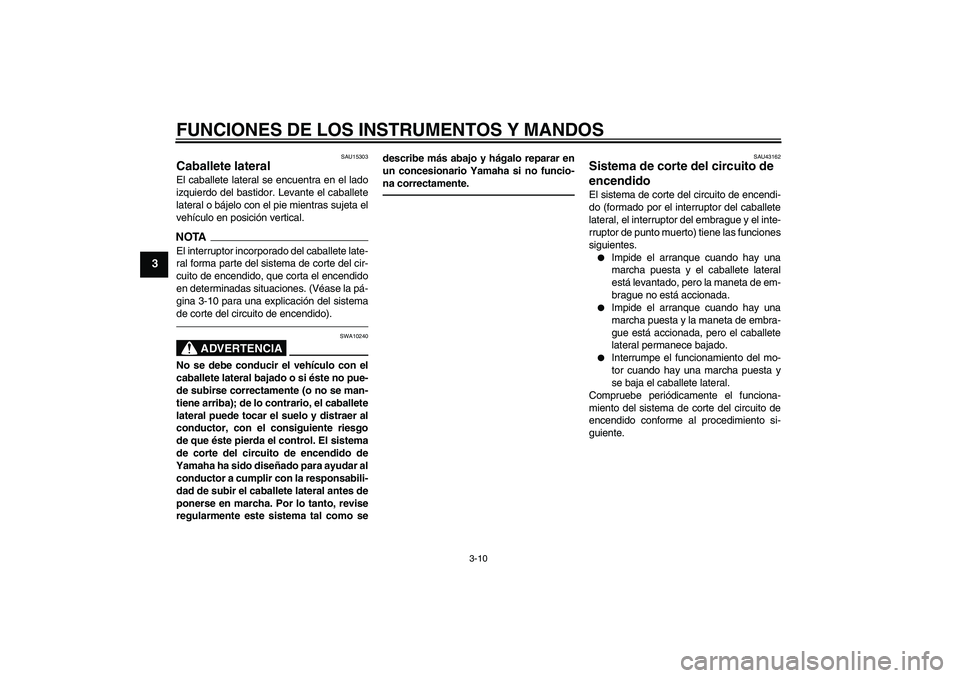

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3
SAU15303
Caballete lateral El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase la pá-
gina 3-10 para una explicación del sistema
de corte del circuito de encendido).
ADVERTENCIA
SWA10240
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
de corte del circuito de encendido de
Yamaha ha sido diseñado para ayudar al
conductor a cumplir con la responsabili-
dad de subir el caballete lateral antes de
ponerse en marcha. Por lo tanto, revise
regularmente este sistema tal como sedescribe más abajo y hágalo reparar en
un concesionario Yamaha si no funcio-
na correctamente.
SAU43162
Sistema de corte del circuito de
encendido El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funciones
siguientes.

Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.


Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.


Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
U51DS0S0.book Page 10 Tuesday, November 3, 2009 9:07 AM
