2010 YAMAHA YBR125 Manuale de Empleo (in Spanish)

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-17
6
SAU21960
Llantas de aleación Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.

Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras o
deformación. Si observa algún daño,
haga cambiar la rueda en un conce-
sionario Yamaha. No intente realizar ni
la más mínima reparación en una rue-
da. Una rueda deformada o agrietada
debe sustituirse.


La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.


Conduzca a velocidades moderadas
después de cambiar un neumático, ya
que la superficie de éste debe “rodar-
se” para desarrollar sus característi-
cas óptimas.
SAUP0130
Ajuste del juego libre de la mane-
ta de embrague El juego libre de la maneta de embrague
debe medir 10.0–15.0 mm (0.39–0.59 in),
como se muestra. Compruebe periódica-
mente el juego libre de la maneta de embra-
gue y, de ser necesario, ajústelo del modo
siguiente.
1. Desplace la cubierta de goma hacia la
maneta de embrague.
2. Afloje la contratuerca.
3. Para incrementar el juego libre de la
maneta de embrague, gire el perno de
ajuste en la dirección (a). Para reducirel juego libre de la maneta de embra-
gue gire el perno de ajuste en la direc-
ción (b).
NOTASi con el procedimiento descrito ha obteni-
do el juego libre especificado de la maneta
de embrague, omita los pasos 4–7.4. Gire completamente el perno de ajus-
te de la maneta de embrague en la di-
rección (a) para aflojar el cable de
embrague.
5. Afloje la contratuerca del cable de em-
brague situada hacia el centro del ca-
ble.
1. Cubierta de goma
2. Contratuerca
3. Perno de ajuste del juego libre de la maneta
de embrague
4. Juego libre de la maneta de embrague4123
1. Contratuerca
2. Tuerca de ajuste del juego de la maneta de
embrague
U51DS0S0.book Page 17 Tuesday, November 3, 2009 9:07 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-18
6
6. Para incrementar el juego libre de la
maneta de embrague, gire la tuerca de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta de embra-
gue gire la tuerca de ajuste en la direc-
ción (b).
7. Apriete la contratuerca en el cable de
embrague.
8. Apriete la contratuerca en la maneta
de embrague y sitúe la funda de goma
a su posición original.
SAUT1221
Comprobación del juego libre de
la maneta del freno delantero El juego libre de la maneta del freno debe
medir 0.0–7.0 mm (0.00–0.28 in), como se
muestra. Compruebe periódicamente el
juego libre de las manetas de freno y, si es
necesario, haga revisar el sistema de fre-
nos en un concesionario Yamaha.
ADVERTENCIA
SWA10641
Un juego libre incorrecto de la maneta
del freno indica una condición de peligro
en el sistema de freno. No utilice el vehí-
culo hasta que un concesionario
Yamaha haya revisado o reparado el sis-
tema de frenos.
SAU39812
Ajuste del juego libre del pedal
de freno El juego libre del pedal de freno debe medir
20.0–30.0 mm (0.79–1.18 in) en el extremo
del pedal, como se muestra. Compruebe
periódicamente el juego libre del pedal de
freno y, si es necesario, ajústelo del modo
siguiente.
Para incrementar el juego libre del pedal de
freno gire la tuerca de ajuste de la varilla del
freno en la dirección (a). Para reducir el jue-
go libre del pedal de freno gire la tuerca de
ajuste en la dirección (b).
1. Juego libre de la maneta de freno
1. Juego libre del pedal de freno
U51DS0S0.book Page 18 Tuesday, November 3, 2009 9:07 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-19
6
ADVERTENCIA
SWA10680


Después de ajustar el juego de la
cadena de transmisión o desmon-
tar y montar la rueda trasera, com-
pruebe siempre el juego libre del
pedal de freno.


Si no consigue obtener el ajuste co-
rrecto con el procedimiento descri-
to, acuda a un concesionario
Yamaha para efectuar el ajuste.


Después de ajustar el juego libre
del pedal de freno, compruebe el
funcionamiento de la luz de freno.
SAU44820
Comprobación del pedal de cam-
bio Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Si el funcionamiento no es suave, haga
revisar el vehículo en un concesionario
Yamaha.
SAU22293
Interruptores de la luz de freno La luz de freno trasero, que se activa con el
pedal y la maneta de freno, debe encender-
se justo antes de que la frenada tenga efec-
to. Si es necesario ajuste el interruptor de la
luz de freno trasero del modo siguiente,
pero el interruptor de la luz de freno delan-
tero debe ser ajustado en un concesionario
Yamaha.
1. Desmonte el panel A. (Véase la pági-
na 6-8).
2. Gire la tuerca de ajuste mientras sos-
tiene el interruptor de la luz de freno
trasero en su sitio. Para que la luz de
freno se encienda antes, gire la tuerca
de ajuste en la dirección (a). Para que
1. Tuerca de ajuste del juego libre del pedal de
freno
1
(a)
(b)
1. Interruptor de la luz de freno trasero
2. Tuerca de ajuste del interruptor de la luz del
freno trasero
U51DS0S0.book Page 19 Tuesday, November 3, 2009 9:07 AM

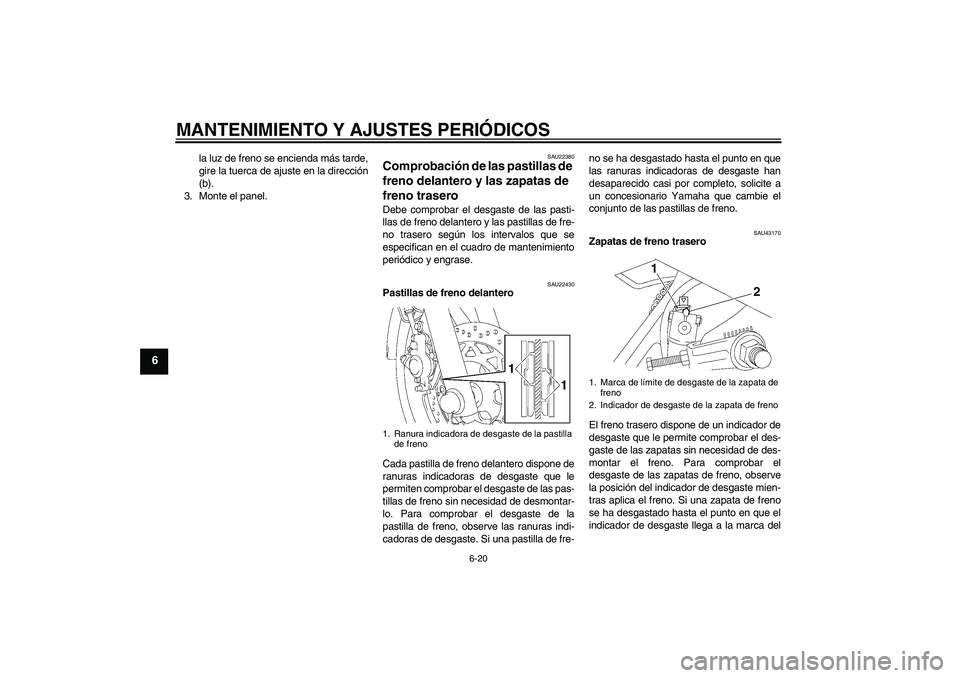

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-20
6
la luz de freno se encienda más tarde,
gire la tuerca de ajuste en la dirección
(b).
3. Monte el panel.
SAU22380
Comprobación de las pastillas de
freno delantero y las zapatas de
freno trasero Debe comprobar el desgaste de las pasti-
llas de freno delantero y las pastillas de fre-
no trasero según los intervalos que se
especifican en el cuadro de mantenimiento
periódico y engrase.
SAU22430
Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de las pas-
tillas de freno sin necesidad de desmontar-
lo. Para comprobar el desgaste de la
pastilla de freno, observe las ranuras indi-
cadoras de desgaste. Si una pastilla de fre-no se ha desgastado hasta el punto en que
las ranuras indicadoras de desgaste han
desaparecido casi por completo, solicite a
un concesionario Yamaha que cambie el
conjunto de las pastillas de freno.
SAU43170
Zapatas de freno trasero
El freno trasero dispone de un indicador de
desgaste que le permite comprobar el des-
gaste de las zapatas sin necesidad de des-
montar el freno. Para comprobar el
desgaste de las zapatas de freno, observe
la posición del indicador de desgaste mien-
tras aplica el freno. Si una zapata de freno
se ha desgastado hasta el punto en que el
indicador de desgaste llega a la marca del
1. Ranura indicadora de desgaste de la pastilla
de freno
1. Marca de límite de desgaste de la zapata de
freno
2. Indicador de desgaste de la zapata de freno
1
2
U51DS0S0.book Page 20 Tuesday, November 3, 2009 9:07 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
6
límite de desgaste de freno, solicite a un
concesionario Yamaha que cambie el con-
junto de las pastillas de freno.
SAU37001
Comprobación del líquido de fre-
no (freno delantero) Si el líquido de freno es insuficiente, puede
entrar aire en el sistema y, como conse-
cuencia de ello, los frenos pueden perder
su eficacia.
Antes de conducir, verifique que el líquido
de freno se encuentre por encima de la
marca de nivel mínimo y añada líquido se-
gún sea necesario. Un nivel bajo de líquido
de freno puede ser indicativo del desgaste
de las pastillas y/o de una fuga en el siste-
ma de frenos. Si el nivel de líquido de freno
está bajo, compruebe si las pastillas están
desgastadas y si el sistema de frenos pre-
senta alguna fuga.
Observe las precauciones siguientes:


Cuando compruebe el nivel de líquido,
verifique que la parte superior de la
bomba de freno esté nivelada girando
el manillar.


Utilice únicamente un líquido de freno
de la calidad recomendada, ya que de
lo contrario las juntas de goma se pue-
den deteriorar, provocando fugas y re-
duciendo la eficacia de los frenos.
NOTASi no dispone de DOT 4 puede utilizar DOT
3.

Añada el mismo tipo de líquido de fre-
no. La mezcla de líquidos diferentes
puede provocar una reacción química
perjudicial y reducir la eficacia de los
frenos.


Evite que penetre agua en la bomba
de freno cuando añada líquido. El
agua reducirá significativamente el
punto de ebullición del líquido y puede
provocar una obstrucción por vapor.


El líquido de freno puede dañar las su-
perficies pintadas o las piezas de plás-
tico. Elimine siempre inmediatamente
el líquido que se haya derramado.
1. Marca de nivel mínimo
Líquido de freno recomendado:
DOT 4
U51DS0S0.book Page 21 Tuesday, November 3, 2009 9:07 AM

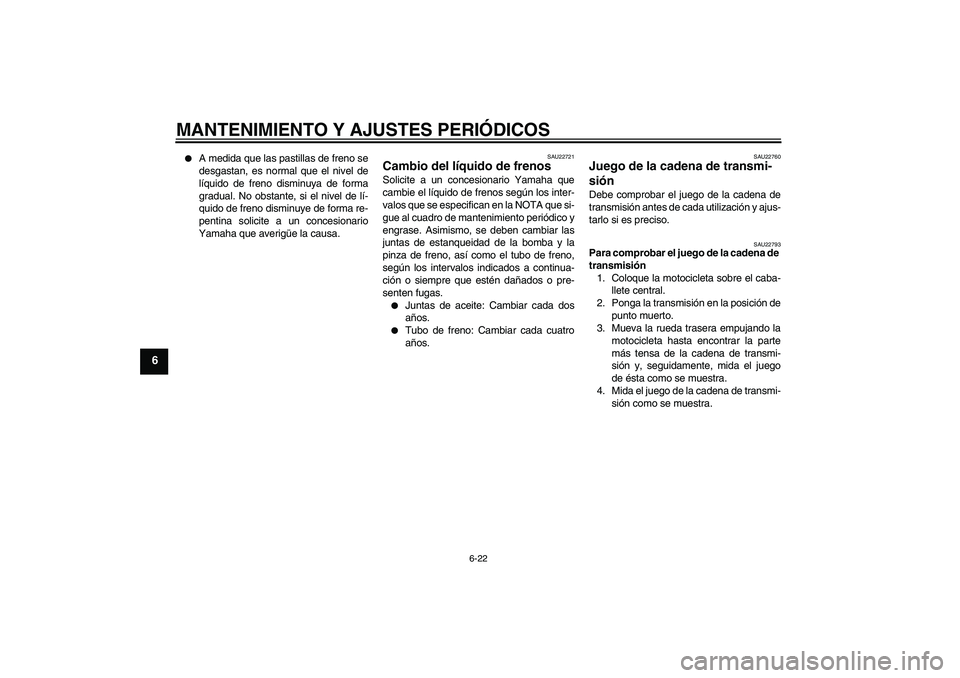

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-22
6


A medida que las pastillas de freno se
desgastan, es normal que el nivel de
líquido de freno disminuya de forma
gradual. No obstante, si el nivel de lí-
quido de freno disminuye de forma re-
pentina solicite a un concesionario
Yamaha que averigüe la causa.
SAU22721
Cambio del líquido de frenos Solicite a un concesionario Yamaha que
cambie el líquido de frenos según los inter-
valos que se especifican en la NOTA que si-
gue al cuadro de mantenimiento periódico y
engrase. Asimismo, se deben cambiar las
juntas de estanqueidad de la bomba y la
pinza de freno, así como el tubo de freno,
según los intervalos indicados a continua-
ción o siempre que estén dañados o pre-
senten fugas.

Juntas de aceite: Cambiar cada dos
años.


Tubo de freno: Cambiar cada cuatro
años.
SAU22760
Juego de la cadena de transmi-
sión Debe comprobar el juego de la cadena de
transmisión antes de cada utilización y ajus-
tarlo si es preciso.
SAU22793
Para comprobar el juego de la cadena de
transmisión
1. Coloque la motocicleta sobre el caba-
llete central.
2. Ponga la transmisión en la posición de
punto muerto.
3. Mueva la rueda trasera empujando la
motocicleta hasta encontrar la parte
más tensa de la cadena de transmi-
sión y, seguidamente, mida el juego
de ésta como se muestra.
4. Mida el juego de la cadena de transmi-
sión como se muestra.
U51DS0S0.book Page 22 Tuesday, November 3, 2009 9:07 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-23
6
5. Si el juego de la cadena de transmi-
sión es incorrecto, ajústelo del modo
siguiente.
SAUP0060
Para ajustar el juego de la cadena de
transmisión
1. Extraiga el pasador del tirante del fre-
no y afloje la tuerca de ajuste del juego
del pedal, la tuerca del tirante y la tuer-
ca del eje.2. Afloje la contratuerca del tensor de la
cadena de transmisión en cada extre-
mo del basculante.
3. Para tensar la cadena de transmisión,
gire el perno de ajuste en cada extre-
mo del basculante en la dirección (a).
Para aflojar la cadena de transmisión,
gire el tornillo de ajuste en cada extre-
mo del basculante en la dirección (b)
y, seguidamente, empuje la rueda tra-
sera hacia adelante. ATENCIÓN: Una
holgura incorrecta de la cadena detransmisión sobrecargará el motor
y otros componentes vitales de la
motocicleta y puede provocar que
la cadena se salga o se rompa. Para
evitarlo, mantenga la holgura de la
cadena de transmisión dentro de
los límites especificados.
[SCA10571]
NOTACon la ayuda de las marcas de alineación a
cada lado del basculante, verifique que am-
bos tensores de cadena de transmisión
queden en la misma posición para la co-
rrecta alineación de la rueda.
1. Juego de la cadena de transmisiónJuego de la cadena de transmisión:
20.0–30.0 mm (0.79–1.18 in)
1. Perno de ajuste del juego de la cadena de
transmisión
2. Contratuerca del tensor de la cadena de
transmisión
3. Tuerca del eje
4. Tuerca del tirante de inercia
5. Pasador del tirante de inercia
6. Tuerca de ajuste del juego libre del pedal de
freno
1
2
34
5
6
1. Marcas de alineación
2. Tensor de la cadena de transmisión
3. Contratuerca del tensor de la cadena de
transmisión
4. Perno de ajuste del juego de la cadena de
transmisión
1
2
3
4
U51DS0S0.book Page 23 Tuesday, November 3, 2009 9:07 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-24
6
4. Apriete las dos contratuercas y luego
la tuerca del eje y la tuerca del tirante
con los pares especificados.
5. Introduzca un nuevo pasador.
6. Ajuste el juego del pedal de freno.
(Véase la página 6-18).
ADVERTENCIA
SWA10660
Después de ajustar el juego libre del pe-
dal de freno, compruebe el funciona-
miento de la luz de freno.
SAU23025
Limpieza y engrase de la cadena
de transmisión La cadena de transmisión debe limpiarse y
engrasarse según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase, ya que de lo contrario se
desgastará rápidamente, especialmente si
hay mucha humedad o polvo en el ambien-
te. Realice el mantenimiento de la cadena
de transmisión del modo siguiente.ATENCIÓN
SCA10583
La cadena de transmisión se debe en-
grasar después de lavar la motocicleta o
utilizarla bajo lluvia o en zonas mojadas.1. Limpie la cadena de transmisión con
queroseno y un cepillo blando peque-
ño. ATENCIÓN: Para evitar que las
juntas tóricas se estropeen, no lim-
pie la cadena de transmisión con
limpiadores de vapor, de alta pre-
sión o disolventes inadecuados.
[SCA11121]
2. Seque la cadena de transmisión.
3. Engrase bien la cadena de transmi-
sión con un lubricante especial para
juntas tóricas. ATENCIÓN: No utilice
para la cadena de transmisión acei-
te de motor ni ningún otro lubrican-te, ya que pueden contener
sustancias potencialmente dañinas
para las juntas tóricas.
[SCA11111]
Pares de apriete:
Tuerca del eje:
80 Nm (8.0 m·kgf, 58 ft·lbf)
Tuerca del tirante de inercia del fre-
no:
19 Nm (1.9 m·kgf, 14 ft·lbf)
U51DS0S0.book Page 24 Tuesday, November 3, 2009 9:07 AM
