2010 YAMAHA YBR125 Manuale de Empleo (in Spanish)

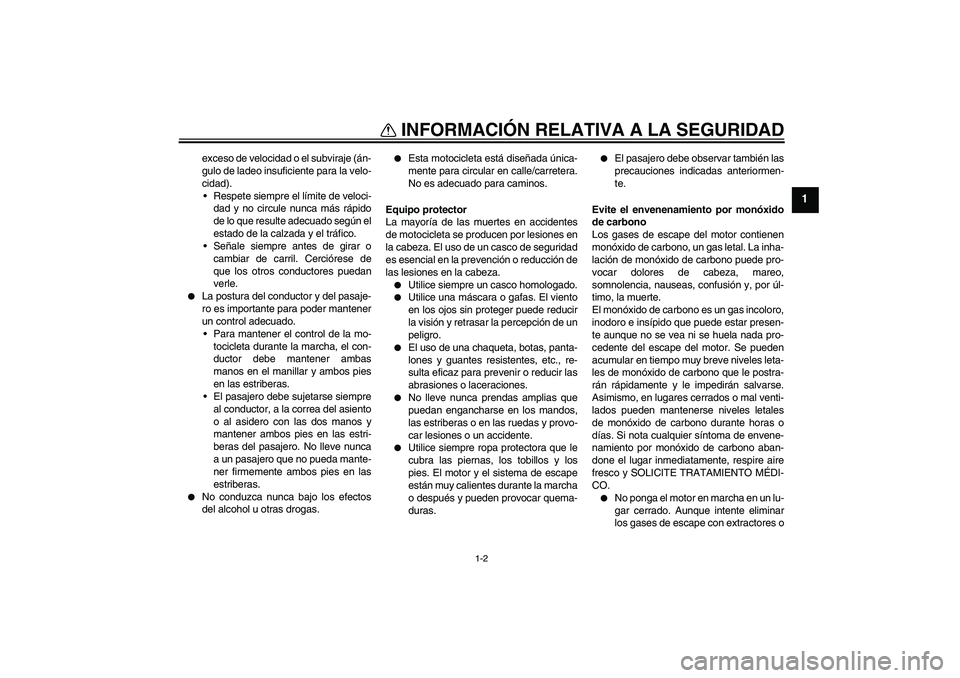

INFORMACIÓN RELATIVA A LA SEGURIDAD
1-2
1
exceso de velocidad o el subviraje (án-
gulo de ladeo insuficiente para la velo-
cidad).
Respete siempre el límite de veloci-
dad y no circule nunca más rápido
de lo que resulte adecuado según el
estado de la calzada y el tráfico.
Señale siempre antes de girar o
cambiar de carril. Cerciórese de
que los otros conductores puedan
verle.


La postura del conductor y del pasaje-
ro es importante para poder mantener
un control adecuado.
Para mantener el control de la mo-
tocicleta durante la marcha, el con-
ductor debe mantener ambas
manos en el manillar y ambos pies
en las estriberas.
El pasajero debe sujetarse siempre
al conductor, a la correa del asiento
o al asidero con las dos manos y
mantener ambos pies en las estri-
beras del pasajero. No lleve nunca
a un pasajero que no pueda mante-
ner firmemente ambos pies en las
estriberas.


No conduzca nunca bajo los efectos
del alcohol u otras drogas.


Esta motocicleta está diseñada única-
mente para circular en calle/carretera.
No es adecuado para caminos.
Equipo protector
La mayoría de las muertes en accidentes
de motocicleta se producen por lesiones en
la cabeza. El uso de un casco de seguridad
es esencial en la prevención o reducción de
las lesiones en la cabeza.


Utilice siempre un casco homologado.


Utilice una máscara o gafas. El viento
en los ojos sin proteger puede reducir
la visión y retrasar la percepción de un
peligro.


El uso de una chaqueta, botas, panta-
lones y guantes resistentes, etc., re-
sulta eficaz para prevenir o reducir las
abrasiones o laceraciones.


No lleve nunca prendas amplias que
puedan engancharse en los mandos,
las estriberas o en las ruedas y provo-
car lesiones o un accidente.


Utilice siempre ropa protectora que le
cubra las piernas, los tobillos y los
pies. El motor y el sistema de escape
están muy calientes durante la marcha
o después y pueden provocar quema-
duras.


El pasajero debe observar también las
precauciones indicadas anteriormen-
te.
Evite el envenenamiento por monóxido
de carbono
Los gases de escape del motor contienen
monóxido de carbono, un gas letal. La inha-
lación de monóxido de carbono puede pro-
vocar dolores de cabeza, mareo,
somnolencia, nauseas, confusión y, por úl-
timo, la muerte.
El monóxido de carbono es un gas incoloro,
inodoro e insípido que puede estar presen-
te aunque no se vea ni se huela nada pro-
cedente del escape del motor. Se pueden
acumular en tiempo muy breve niveles leta-
les de monóxido de carbono que le postra-
rán rápidamente y le impedirán salvarse.
Asimismo, en lugares cerrados o mal venti-
lados pueden mantenerse niveles letales
de monóxido de carbono durante horas o
días. Si nota cualquier síntoma de envene-
namiento por monóxido de carbono aban-
done el lugar inmediatamente, respire aire
fresco y SOLICITE TRATAMIENTO MÉDI-
CO.


No ponga el motor en marcha en un lu-
gar cerrado. Aunque intente eliminar
los gases de escape con extractores o
U51DS0S0.book Page 2 Tuesday, November 3, 2009 9:07 AM

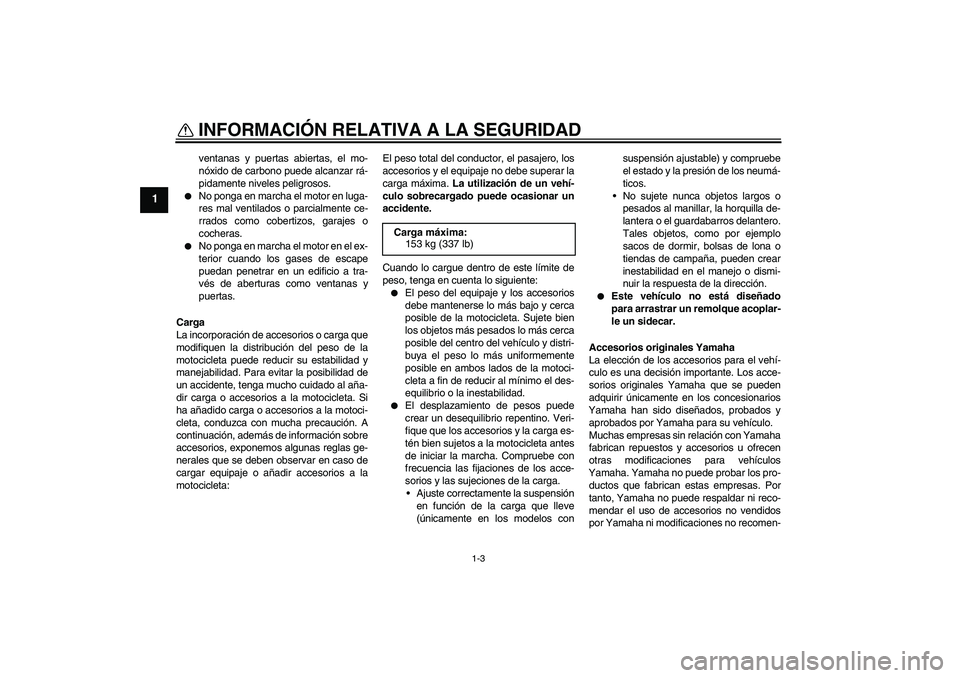

INFORMACIÓN RELATIVA A LA SEGURIDAD
1-3
1
ventanas y puertas abiertas, el mo-
nóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.


No ponga en marcha el motor en luga-
res mal ventilados o parcialmente ce-
rrados como cobertizos, garajes o
cocheras.


No ponga en marcha el motor en el ex-
terior cuando los gases de escape
puedan penetrar en un edificio a tra-
vés de aberturas como ventanas y
puertas.
Carga
La incorporación de accesorios o carga que
modifiquen la distribución del peso de la
motocicleta puede reducir su estabilidad y
manejabilidad. Para evitar la posibilidad de
un accidente, tenga mucho cuidado al aña-
dir carga o accesorios a la motocicleta. Si
ha añadido carga o accesorios a la motoci-
cleta, conduzca con mucha precaución. A
continuación, además de información sobre
accesorios, exponemos algunas reglas ge-
nerales que se deben observar en caso de
cargar equipaje o añadir accesorios a la
motocicleta:El peso total del conductor, el pasajero, los
accesorios y el equipaje no debe superar la
carga máxima. La utilización de un vehí-
culo sobrecargado puede ocasionar un
accidente.
Cuando lo cargue dentro de este límite de
peso, tenga en cuenta lo siguiente:


El peso del equipaje y los accesorios
debe mantenerse lo más bajo y cerca
posible de la motocicleta. Sujete bien
los objetos más pesados lo más cerca
posible del centro del vehículo y distri-
buya el peso lo más uniformemente
posible en ambos lados de la motoci-
cleta a fin de reducir al mínimo el des-
equilibrio o la inestabilidad.


El desplazamiento de pesos puede
crear un desequilibrio repentino. Veri-
fique que los accesorios y la carga es-
tén bien sujetos a la motocicleta antes
de iniciar la marcha. Compruebe con
frecuencia las fijaciones de los acce-
sorios y las sujeciones de la carga.
Ajuste correctamente la suspensión
en función de la carga que lleve
(únicamente en los modelos consuspensión ajustable) y compruebe
el estado y la presión de los neumá-
ticos.
No sujete nunca objetos largos o
pesados al manillar, la horquilla de-
lantera o el guardabarros delantero.
Tales objetos, como por ejemplo
sacos de dormir, bolsas de lona o
tiendas de campaña, pueden crear
inestabilidad en el manejo o dismi-
nuir la respuesta de la dirección.


Este vehículo no está diseñado
para arrastrar un remolque acoplar-
le un sidecar.
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y
aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con Yamaha
fabrican repuestos y accesorios u ofrecen
otras modificaciones para vehículos
Yamaha. Yamaha no puede probar los pro-
ductos que fabrican estas empresas. Por
tanto, Yamaha no puede respaldar ni reco-
mendar el uso de accesorios no vendidos
por Yamaha ni modificaciones no recomen- Carga máxima:
153 kg (337 lb)
U51DS0S0.book Page 3 Tuesday, November 3, 2009 9:07 AM

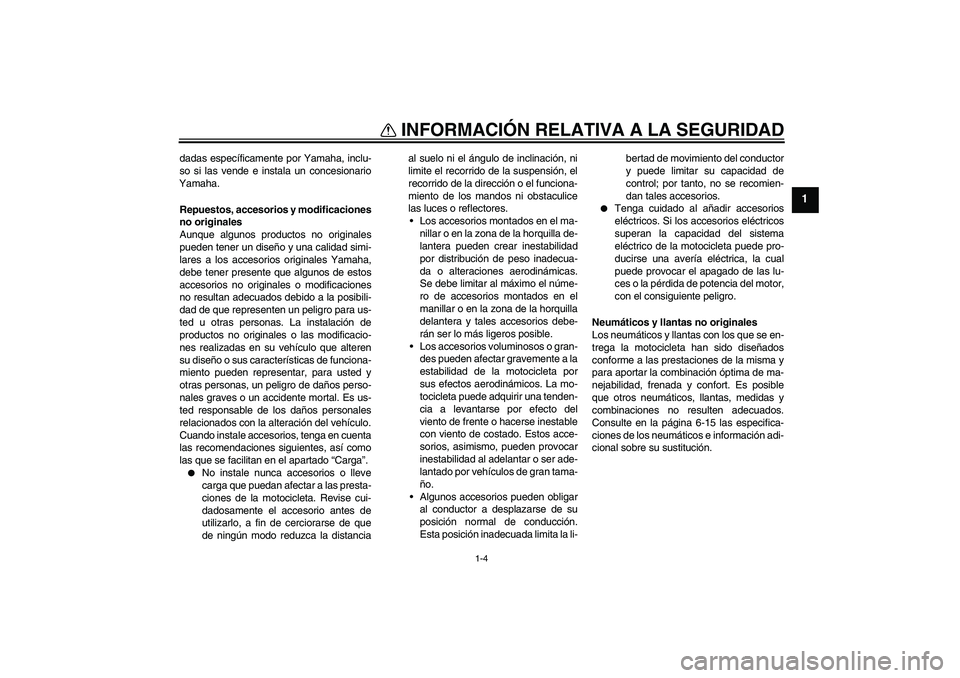

INFORMACIÓN RELATIVA A LA SEGURIDAD
1-4
1
dadas específicamente por Yamaha, inclu-
so si las vende e instala un concesionario
Yamaha.
Repuestos, accesorios y modificaciones
no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren
su diseño o sus características de funciona-
miento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuenta
las recomendaciones siguientes, así como
las que se facilitan en el apartado “Carga”.

No instale nunca accesorios o lleve
carga que puedan afectar a las presta-
ciones de la motocicleta. Revise cui-
dadosamente el accesorio antes de
utilizarlo, a fin de cerciorarse de que
de ningún modo reduzca la distanciaal suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.
Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
Los accesorios voluminosos o gran-
des pueden afectar gravemente a la
estabilidad de la motocicleta por
sus efectos aerodinámicos. La mo-
tocicleta puede adquirir una tenden-
cia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran tama-
ño.
Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la li-bertad de movimiento del conductor
y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.


Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del motor,
con el consiguiente peligro.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 6-15 las especifica-
ciones de los neumáticos e información adi-
cional sobre su sustitución.
U51DS0S0.book Page 4 Tuesday, November 3, 2009 9:07 AM

DESCRIPCIÓN
2-1
2
SAU10410
Vista izquierda
1
2,3,4
6
7
5
1. Faro (página 6-31)
2. Fusible (página 6-30)
3. Batería (página 6-28)
4. Juego de herramientas del propietario (página 6-1)
5. Aro de ajuste de la precarga del muelle del conjunto amortiguador (pá-
gina 3-9)
6. Perno de drenaje del aceite del motor (página 6-11)
7. Pedal de cambio (página 3-5)U51DS0S0.book Page 1 Tuesday, November 3, 2009 9:07 AM

DESCRIPCIÓN
2-2
2
SAU10420
Vista derecha
1
2
3
4
5
6
1. Portaequipajes (página 3-9)
2. Filtro de aire (página 6-12)
3. Tapón de llenado de aceite del motor (página 6-11)
4. Pedal de freno (página 3-6)
5. Sistema de arranque a pedal (página 3-8)
6. Aro de ajuste de la precarga del muelle del conjunto amortiguador (pá-
gina 3-9)
U51DS0S0.book Page 2 Tuesday, November 3, 2009 9:07 AM

DESCRIPCIÓN
2-3
2
SAU10430
Mandos e instrumentos
1
2
3
4
5
6
7
8
9
10
1. Maneta de embrague (página 3-5)
2. Interruptores del lado izquierdo del manillar (página 3-4)
3. Interruptor principal/Bloqueo de la dirección (página 3-1)
4. Velocímetro (página 3-3)
5. Medidor de gasolina (página 3-4)
6. Tacómetro (página 3-3)
7. Interruptor derecho del manillar (página 3-4)
8. Maneta de freno (página 3-5)9. Puño del acelerador (página 6-14)
10.Tapón del depósito de gasolina (página 3-6)U51DS0S0.book Page 3 Tuesday, November 3, 2009 9:07 AM

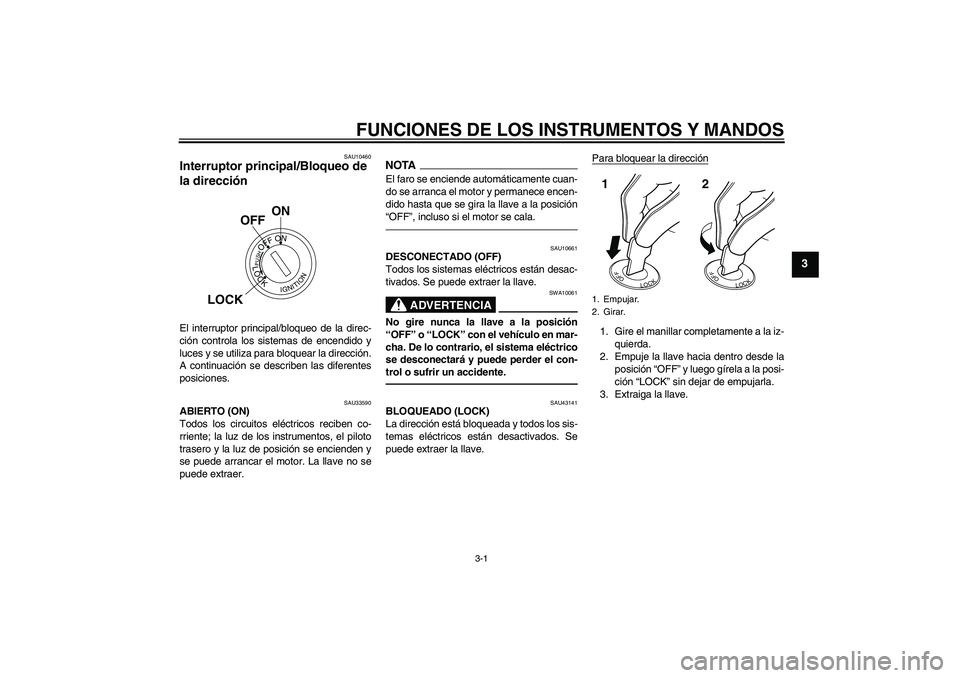

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-1
3
SAU10460
Interruptor principal/Bloqueo de
la dirección El interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.
SAU33590
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el piloto
trasero y la luz de posición se encienden y
se puede arrancar el motor. La llave no se
puede extraer.
NOTAEl faro se enciende automáticamente cuan-
do se arranca el motor y permanece encen-
dido hasta que se gira la llave a la posición
“OFF”, incluso si el motor se cala.
SAU10661
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10061
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y puede perder el con-
trol o sufrir un accidente.
SAU43141
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se
puede extraer la llave.Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda.
2. Empuje la llave hacia dentro desde la
posición “OFF” y luego gírela a la posi-
ción “LOCK” sin dejar de empujarla.
3. Extraiga la llave.
LOCK
IGNITION
OFFON
PUSHON
OFF
LOCK
1. Empujar.
2. Girar.
LOCK
OFF
LOCK
OFF
12
U51DS0S0.book Page 1 Tuesday, November 3, 2009 9:07 AM

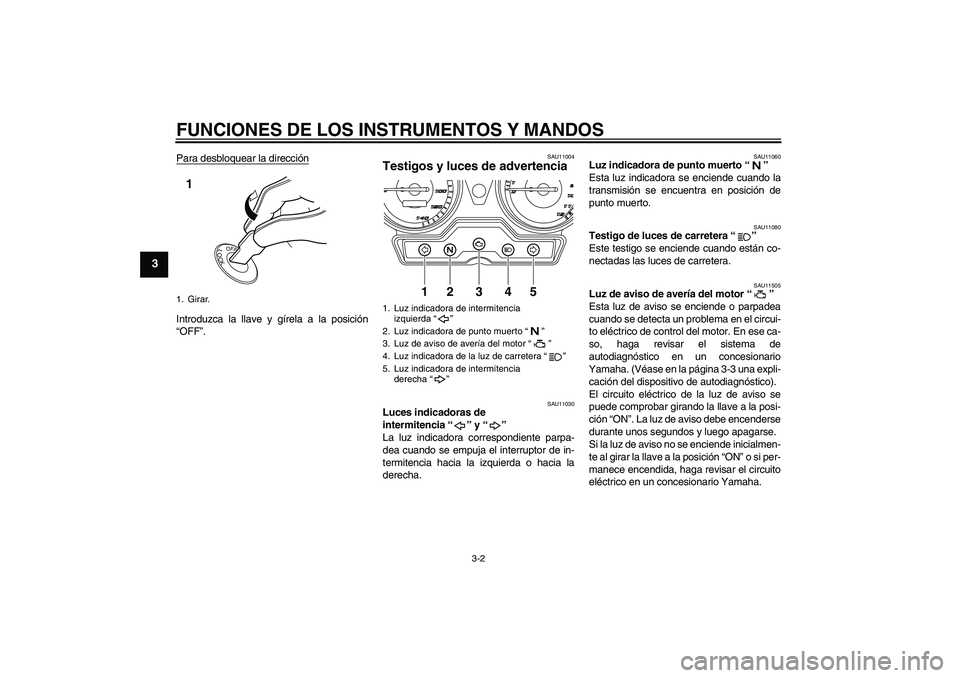

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
3
Para desbloquear la direcciónIntroduzca la llave y gírela a la posición
“OFF”.
SAU11004
Testigos y luces de advertencia
SAU11030
Luces indicadoras de
intermitencia“” y“”
La luz indicadora correspondiente parpa-
dea cuando se empuja el interruptor de in-
termitencia hacia la izquierda o hacia la
derecha.
SAU11060
Luz indicadora de punto muerto“”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11080
Testigo de luces de carretera“”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11505
Luz de aviso de avería del motor“”
Esta luz de aviso se enciende o parpadea
cuando se detecta un problema en el circui-
to eléctrico de control del motor. En ese ca-
so, haga revisar el sistema de
autodiagnóstico en un concesionario
Yamaha. (Véase en la página 3-3 una expli-
cación del dispositivo de autodiagnóstico).
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.
1. Girar.
LOCKOFF
1
1. Luz indicadora de intermitencia
izquierda“”
2. Luz indicadora de punto muerto“”
3. Luz de aviso de avería del motor“”
4. Luz indicadora de la luz de carretera“”
5. Luz indicadora de intermitencia
derecha“”
5
4
3
2
1
U51DS0S0.book Page 2 Tuesday, November 3, 2009 9:07 AM
