MANUTENZIONE E REGOLAZIONI PERIODICHE
6-2
6
Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell ’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano necessari degli attrez-
zi supplementari, come una chiave dinamo-
metrica.NOTASe non si è in possesso degli attrezzi o
dell’ esperienza necessari per un determina-
to lavoro, farlo eseguire dal concessionario
Yamaha di fiducia.
U23PH0H0.book Page 2 Friday, March 5, 2010 11:59 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-3
6
HAU46861
NOTA

I controlli annuali vanno eseguiti ogni anno, a meno che in precedenza, non si sia raggiunta la scadenza di un intervallo
chilometrico (o per il Regno Unito, la scadenza di un intervallo basato sulle miglia).


Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).


Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario Yamaha, in quanto richiedono utensili speciali,
dati ed abilit à tecnica.
HAU46910
Tabella di manutenzione periodica per il sistema di controllo emissioni N. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Circuito del carbu-
rante
Verificare che i tubi flessibili della
benzina non siano fessurati o
danneggiati. √√√√√
2 *Candele
Controllare lo stato.
 Pulire e ripristinare la distanza
elettrodi. √√
 Sostituire. √√
3 *Va l vo l e
Controllare il gioco valvole.
 Regolare. Ogni 40000 km (24000 mi)
4 *Sistema di iniezio-
ne carburante
Regolare la sincronizzazione. √√√√√
5 *Marmitta e tubo di
scarico
Controllare che il morsetto a vite (i
morsetti a vite) non sia(no) allen-
tato(i). √√√√√
U23PH0H0.book Page 3 Friday, March 5, 2010 11:59 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-4
6
HAU1770C
Tabella manutenzione generale e lubrificazione N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Elemento filtrante Sostituire. √
2 *Frizione
Controllare il funzionamento, il li-
vello del liquido e l ’assenza di per-
dite nel veicolo. √√√√√
3 *Freno anteriore
Controllare il funzionamento, il li-
vello del liquido e l ’assenza di per-
dite nel veicolo. √√√√√√
 Sostituire le pastiglie dei freni. Se consumate fino al limite
4 *Freno posteriore
Controllare il funzionamento, il li-
vello del liquido e l ’assenza di per-
dite nel veicolo. √√√√√√
 Sostituire le pastiglie dei freni. Se consumate fino al limite
5 *Tubi flessibili del
freno
Controllare se vi sono fessurazio-
ni o danneggiamenti. √√√√√
 Sostituire. Ogni 4 anni
6 *Ruote
Controllare il disassamento, il ser-
raggio dei raggi e danneggiamen-
ti.
 Serrare i raggi se necessario. Ai primi 1000 km (600 mi) e successivamente ogni 5000 km (3000 mi).
7 *Pneumatici
Controllare la profondit à del batti-
strada e danneggiamenti.
 Sostituire se necessario.
 Controllare la pressione dell’ aria.
 Correggere se necessario. √√√√√
8 *Cuscinetti delle ruo-
te
Controllare che il cuscinetto non
sia allentato o danneggiato. √√√√
U23PH0H0.book Page 4 Friday, March 5, 2010 11:59 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-5
6
9*Forcellone
Controllare il funzionamento ed
un gioco eccessivo. √√√√
 Lubrificare con grasso a base di
sapone di litio. Ogni 50000 km (30000 mi)
10 *Cuscinetti dello
sterzo
Controllare il gioco dei cuscinetti e
la durezza della sterzo. √√√√√
 Lubrificare con grasso a base di
sapone di litio. Ogni 50000 km (30000 mi)
11 *Fissaggi della parte
ciclistica
Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te. √√√√√
12 Perno di rotazione
leva freno
Lubrificare con grasso al silicone. √√√√√
13 Perno di rotazione
del pedale freno
Lubrificare con grasso a base di
sapone di litio. √√√√√
14 Perno di rotazione
leva frizione

Lubrificare con grasso al silicone. √√√√√
15 Perno di rotazione
del pedale cambio
Lubrificare con grasso a base di
sapone di litio. √√√√√
16 Cavalletto laterale,
cavalletto centrale
Controllare il funzionamento.
 Lubrificare con grasso a base di
sapone di litio. √√√√√
17 *Interruttore del ca-
valletto laterale

Controllare il funzionamento. √√√√√√
18 *Forcella
Controllare il funzionamento e
l’ assenza di perdite di olio. √√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U23PH0H0.book Page 5 Friday, March 5, 2010 11:59 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-6
6
19*Gruppo dell
’ammor-
tizzatore
Controllare il funzionamento e
l’assenza di perdite di olio
nell ’ammortizzatore. √√√√
20 *Punti di rotazione
del braccio di rinvio
e del braccio di
giunzione della so-
spensione posterio-
re

Controllare il funzionamento. √√√√
21 Olio motore
Cambiare.
 Controllare il livello dell’ olio e l’as-
senza di perdite di olio nel veicolo. √√√√√√
22 Cartuccia del filtro
dell
’olio motore
Sostituire. √√√
23 *Impianto di raffred-
damento
Controllare il livello del liquido re-
frigerante e l’ assenza di perdite di
olio nel veicolo. √√√√√
 Cambiare. Ogni 3 anni
24 Olio del cardano
Controllare il livello dell’ olio e l’as-
senza di perdite di olio nel veicolo. √√ √
 Cambiare. √√√
25 *Interruttori del freno
anteriore e del freno
posteriore
Controllare il funzionamento. √√√√√√
26 Parti in movimento
e cavi
Lubrificare. √√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U23PH0H0.book Page 6 Friday, March 5, 2010 11:59 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
6
HAU36771
NOTA

Filtro aria Il filtro aria di questo modello è dotato di una cartuccia monouso di carta con rivestimento d ’olio, che non va pulita con aria com-
pressa per evitare di danneggiarla.
 Sostituire pi ù spesso l ’elemento filtrante se si guida in zone molto umide o polverose.


Manutenzione del freno e della frizione idraulici
 Controllare regolarmente e, se necessario, correggere i livelli del liquido freni e del liquido della frizione.
 Ogni due anni sostituire i componenti interni della pompa freno e della pinza nonch é della pompa frizione e della pompa disinnesto
frizione, e cambiare il liquido freni ed il liquido della frizione.
 Sostituire i tubi freno e frizione idraulica ogni quattro anni, e se sono fessurati o danneggiati.
27 *Corpo della mano-
pola e cavo dell
’ac-
celeratore
Controllare il funzionamento ed il
gioco.
 Regolare il gioco del cavo dell ’ac-
celeratore se necessario.
 Lubrificare il corpo della manopo-
la ed il cavo dell ’acceleratore. √√√√√
28 *Luci, segnali e inter-
ruttori
Controllare il funzionamento.
 Regolare il fascio di luce del faro. √√√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U23PH0H0.book Page 7 Friday, March 5, 2010 11:59 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
6
HAU18781

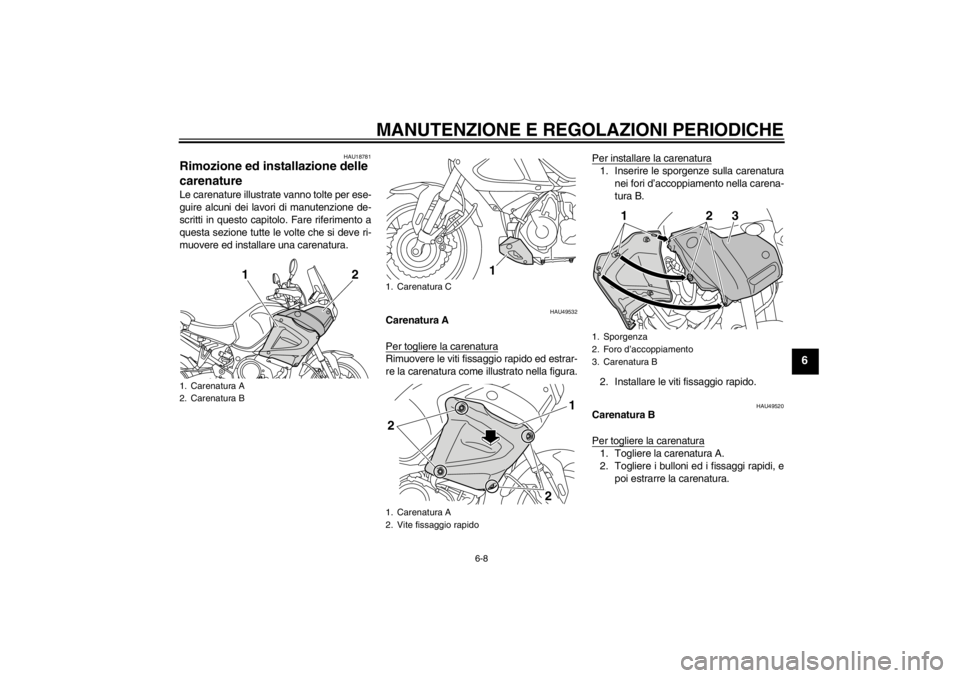

Rimozione ed installazione delle
carenature Le carenature illustrate vanno tolte per ese-
guire alcuni dei lavori di manutenzione de-
scritti in questo capitolo. Fare riferimento a
questa sezione tutte le volte che si deve ri-
muovere ed installare una carenatura.
HAU49532
Carenatura A
Per togliere la carenaturaRimuovere le viti fissaggio rapido ed estrar-
re la carenatura come illustrato nella figura.Per installare la carenatura
1. Inserire le sporgenze sulla carenatura
nei fori d ’accoppiamento nella carena-
tura B.
2. Installare le viti fissaggio rapido.
HAU49520
Carenatura B
Per togliere la carenatura1. Togliere la carenatura A.
2. Togliere i bulloni ed i fissaggi rapidi, e poi estrarre la carenatura.
1. Carenatura A
2. Carenatura B
1
2
1. Carenatura C
1. Carenatura A
2. Vite fissaggio rapido
1
2
2
1
1. Sporgenza
2. Foro d’ accoppiamento
3. Carenatura B
12
3
U23PH0H0.book Page 8 Friday, March 5, 2010 11:59 AM

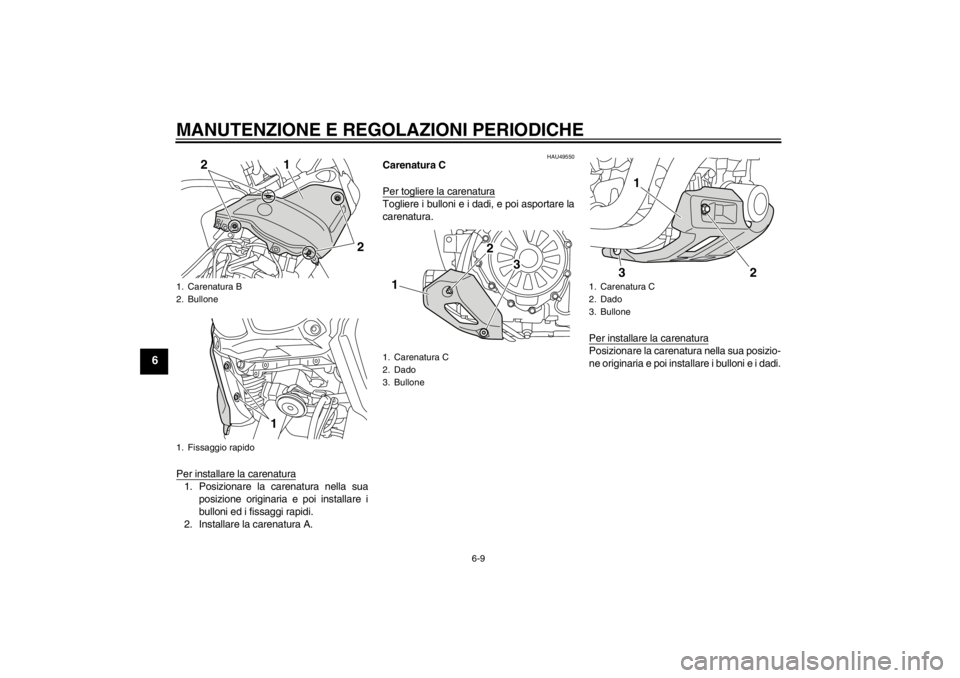

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
6
Per installare la carenatura1. Posizionare la carenatura nella suaposizione originaria e poi installare i
bulloni ed i fissaggi rapidi.
2. Installare la carenatura A.
HAU49550
Carenatura C
Per togliere la carenaturaTogliere i bulloni e i dadi, e poi asportare la
carenatura.
Per installare la carenatura
Posizionare la carenatura nella sua posizio-
ne originaria e poi installare i bulloni e i dadi.
1. Carenatura B
2. Bullone
1. Fissaggio rapido
2
1
2
1
1. Carenatura C
2. Dado
3. Bullone
2
3
1
1. Carenatura C
2. Dado
3. Bullone
12
3
