2010 YAMAHA XMAX 250 Manuale de Empleo (in Spanish)

SAU23290
Comprobación de los cojinetes
de las ruedas
Debe comprobar los cojinetes de las rue-
das delantera y trasera según los interva-
los que se especifican en el cuadro de
mantenimiento periódico y engrase. Si
existe juego en el cubo de la rueda o ésta
no gira con suavidad, solicite a un conce-
sionario Yamaha que revise los cojinetes
de la rueda.
SAU34224
Batería
1. Batería
La batería se encuentra detrás del carena-
do A. (Véase la página 6-8).
Este modelo está equipado con una bate-
ría VRLA (plomo-ácido regulada por vál-
vulas). No es necesario comprobar el
electrólito ni añadir agua destilada. No
obstante, se deben comprobar las cone-
xiones de los cables y apretarlas si es pre-
ciso.
SWA10760
El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico
que provoca graves quemaduras.
Evite todo contacto con la piel, los
ojos o la ropa y protéjase siempre
los ojos cuando trabaje cerca deuna batería. En caso de contacto,
administre los PRIMEROS AUXI-
LIOS siguientes.
•EXTERNO: Lavar con agua
abundante.
•INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.
•OJOS: Enjuagar con agua
durante 15 minutos y acudir al
médico sin demora.
Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos,
etc., alejados de la batería y ase-
gúrese de que la ventilación sea
suficiente cuando la cargue en un
espacio cerrado.
MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL
ALCANCE DE LOS NIÑOS.

ADVERTENCIA

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-24
6

37P-F8199-S0 18/9/09 15:20 Página 65

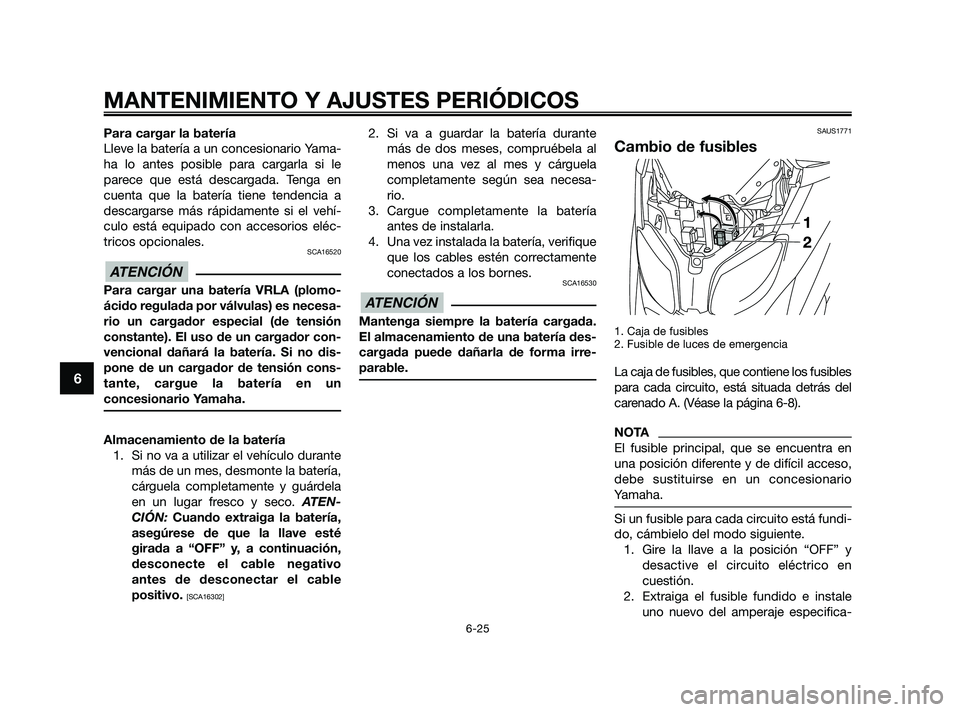

Para cargar la batería
Lleve la batería a un concesionario Yama-
ha lo antes posible para cargarla si le
parece que está descargada. Tenga en
cuenta que la batería tiene tendencia a
descargarse más rápidamente si el vehí-
culo está equipado con accesorios eléc-
tricos opcionales.
SCA16520
Para cargar una batería VRLA (plomo-
ácido regulada por válvulas) es necesa-
rio un cargador especial (de tensión
constante). El uso de un cargador con-
vencional dañará la batería. Si no dis-
pone de un cargador de tensión cons-
tante, cargue la batería en un
concesionario Yamaha.
Almacenamiento de la batería1. Si no va a utilizar el vehículo durante más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco. ATEN-
CIÓN: Cuando extraiga la batería,
asegúrese de que la llave esté
girada a “OFF” y, a continuación,
desconecte el cable negativo
antes de desconectar el cable
positivo.
[SCA16302]
2. Si va a guardar la batería durante más de dos meses, compruébela al
menos una vez al mes y cárguela
completamente según sea necesa-
rio.
3. Cargue completamente la batería antes de instalarla.
4. Una vez instalada la batería, verifique que los cables estén correctamente
conectados a los bornes.
SCA16530
Mantenga siempre la batería cargada.
El almacenamiento de una batería des-
cargada puede dañarla de forma irre-
parable.
SAUS1771
Cambio de fusibles
1. Caja de fusibles
2. Fusible de luces de emergencia
La caja de fusibles, que contiene los fusibles
para cada circuito, está situada detrás del
carenado A. (Véase la página 6-8).
NOTA
El fusible principal, que se encuentra en
una posición diferente y de difícil acceso,
debe sustituirse en un concesionario
Yamaha.
Si un fusible para cada circuito está fundi-
do, cámbielo del modo siguiente.1. Gire la llave a la posición “OFF” y desactive el circuito eléctrico en
cuestión.
2. Extraiga el fusible fundido e instale uno nuevo del amperaje especifica-

ATENCIÓN

ATENCIÓN

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-25
6

37P-F8199-S0 18/9/09 15:20 Página 66

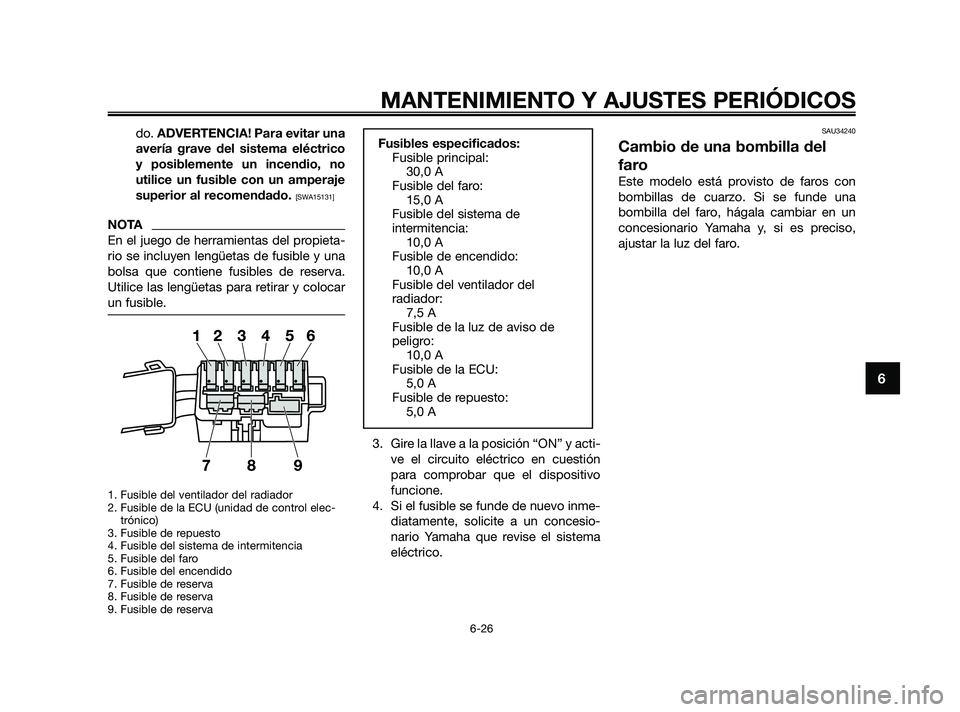

do. ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico
y posiblemente un incendio, no
utilice un fusible con un amperaje
superior al recomendado.
[SWA15131]
NOTA
En el juego de herramientas del propieta-
rio se incluyen lengüetas de fusible y una
bolsa que contiene fusibles de reserva.
Utilice las lengüetas para retirar y colocar
un fusible.
1. Fusible del ventilador del radiador
2. Fusible de la ECU (unidad de control elec- trónico)
3. Fusible de repuesto
4. Fusible del sistema de intermitencia
5. Fusible del faro
6. Fusible del encendido
7. Fusible de reserva
8. Fusible de reserva
9. Fusible de reserva
3. Gire la llave a la posición “ON” y acti-
ve el circuito eléctrico en cuestión
para comprobar que el dispositivo
funcione.
4. Si el fusible se funde de nuevo inme- diatamente, solicite a un concesio-
nario Yamaha que revise el sistema
eléctrico.
SAU34240
Cambio de una bombilla del
faro
Este modelo está provisto de faros con
bombillas de cuarzo. Si se funde una
bombilla del faro, hágala cambiar en un
concesionario Yamaha y, si es preciso,
ajustar la luz del faro.
Fusibles especificados:Fusible principal:30,0 A
Fusible del faro: 15,0 A
Fusible del sistema de
intermitencia: 10,0 A
Fusible de encendido: 10,0 A
Fusible del ventilador del
radiador: 7,5 A
Fusible de la luz de aviso de
peligro: 10,0 A
Fusible de la ECU: 5,0 A
Fusible de repuesto: 5,0 A

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-26
6

37P-F8199-S0 18/9/09 15:20 Página 67

SAU43051

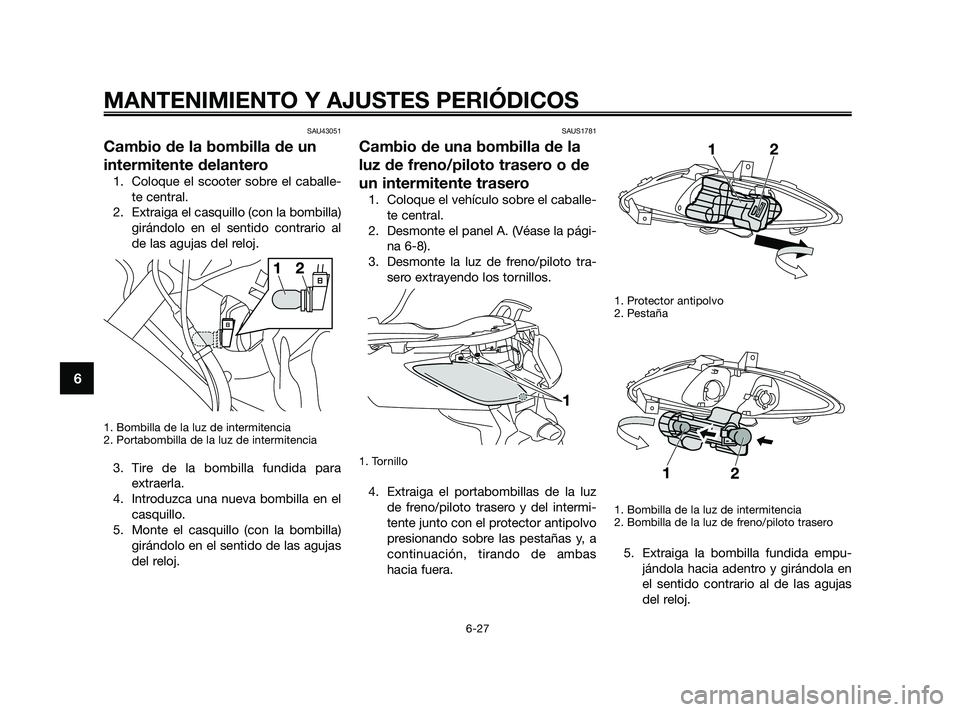

Cambio de la bombilla de un
intermitente delantero
1. Coloque el scooter sobre el caballe-te central.
2. Extraiga el casquillo (con la bombilla) girándolo en el sentido contrario al
de las agujas del reloj.
1. Bombilla de la luz de intermitencia
2. Portabombilla de la luz de intermitencia
3. Tire de la bombilla fundida paraextraerla.
4. Introduzca una nueva bombilla en el casquillo.
5. Monte el casquillo (con la bombilla) girándolo en el sentido de las agujas
del reloj.
SAUS1781
Cambio de una bombilla de la
luz de freno/piloto trasero o de
un intermitente trasero
1. Coloque el vehículo sobre el caballe-te central.
2. Desmonte el panel A. (Véase la pági- na 6-8).
3. Desmonte la luz de freno/piloto tra- sero extrayendo los tornillos.
1. Tornillo
4. Extraiga el portabombillas de la luzde freno/piloto trasero y del intermi-
tente junto con el protector antipolvo
presionando sobre las pestañas y, a
continuación, tirando de ambas
hacia fuera.
1. Protector antipolvo
2. Pestaña
1. Bombilla de la luz de intermitencia
2. Bombilla de la luz de freno/piloto trasero
5. Extraiga la bombilla fundida empu-jándola hacia adentro y girándola en
el sentido contrario al de las agujas
del reloj.


MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-27
6
37P-F8199-S0 18/9/09 15:20 Página 68

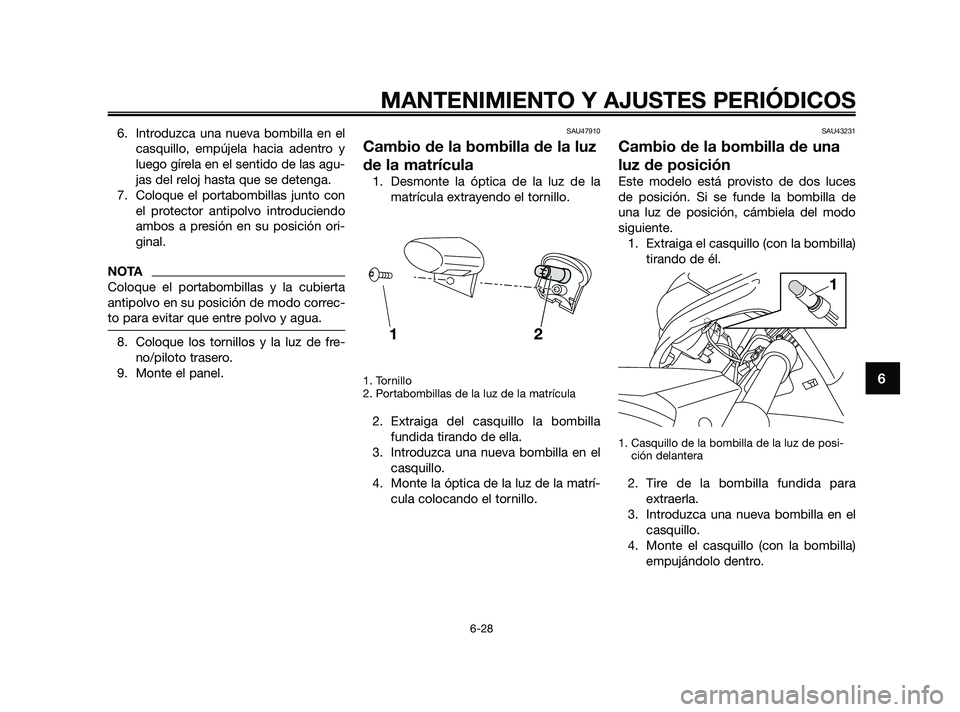

6. Introduzca una nueva bombilla en elcasquillo, empújela hacia adentro y
luego gírela en el sentido de las agu-
jas del reloj hasta que se detenga.
7. Coloque el portabombillas junto con el protector antipolvo introduciendo
ambos a presión en su posición ori-
ginal.
NOTA
Coloque el portabombillas y la cubierta
antipolvo en su posición de modo correc-
to para evitar que entre polvo y agua.
8. Coloque los tornillos y la luz de fre-no/piloto trasero.
9. Monte el panel.
SAU47910
Cambio de la bombilla de la luz
de la matrícula
1. Desmonte la óptica de la luz de la matrícula extrayendo el tornillo.
1. Tornillo
2. Portabombillas de la luz de la matrícula
2. Extraiga del casquillo la bombillafundida tirando de ella.
3. Introduzca una nueva bombilla en el casquillo.
4. Monte la óptica de la luz de la matrí- cula colocando el tornillo.
SAU43231
Cambio de la bombilla de una
luz de posición
Este modelo está provisto de dos luces
de posición. Si se funde la bombilla de
una luz de posición, cámbiela del modo
siguiente.1. Extraiga el casquillo (con la bombilla) tirando de él.
1. Casquillo de la bombilla de la luz de posi-ción delantera
2. Tire de la bombilla fundida para
extraerla.
3. Introduzca una nueva bombilla en el casquillo.
4. Monte el casquillo (con la bombilla) empujándolo dentro.





MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-28
6

37P-F8199-S0 18/9/09 15:20 Página 69

SAU25881

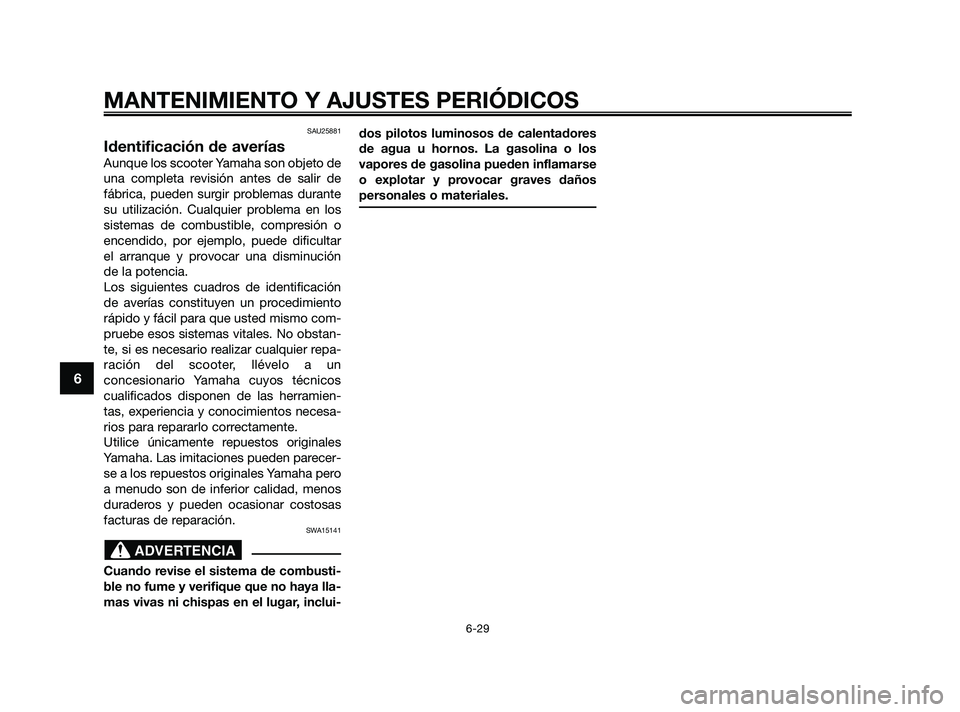

Identificación de averías
Aunque los scooter Yamaha son objeto de
una completa revisión antes de salir de
fábrica, pueden surgir problemas durante
su utilización. Cualquier problema en los
sistemas de combustible, compresión o
encendido, por ejemplo, puede dificultar
el arranque y provocar una disminución
de la potencia.
Los siguientes cuadros de identificación
de averías constituyen un procedimiento
rápido y fácil para que usted mismo com-
pruebe esos sistemas vitales. No obstan-
te, si es necesario realizar cualquier repa-
ración del scooter, llévelo a un
concesionario Yamaha cuyos técnicos
cualificados disponen de las herramien-
tas, experiencia y conocimientos necesa-
rios para repararlo correctamente.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
SWA15141
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar, inclui-dos pilotos luminosos de calentadores
de agua u hornos. La gasolina o los
vapores de gasolina pueden inflamarse
o explotar y provocar graves daños
personales o materiales.

ADVERTENCIA

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-29
6

37P-F8199-S0 18/9/09 15:20 Página 70

SAU42131
Cuadros de identificación de averías
Problemas de arranque o reducción de las prestaciones del motor

Compruebe el nivel de
gasolina en el depósito.
1. GasolinaHay suficiente gasolina.No hay gasolina.Compruebe la compresión.
Ponga gasolina.
El motor no arranca.
Compruebe la compresión.
Accione el arranque
eléctrico.
2. CompresiónHay compresión.
No hay compresión.Compruebe el encendido. Haga revisar el vehículo en un
concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.
3. EncendidoLímpielos con un paño seco y corrija la distancia entre
electrodos de la bujía o cámbiela.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca. Haga revisar el
vehículo en un concesionario
Yamaha.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.
4. BateríaEl motor gira rápidamente.
El motor gira lentamente.La batería está bien.
Compruebe las conexiones de los cables de
la batería y cargue ésta según sea necesario.
Secos
HúmedosAccione el arranque eléctrico.

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-30
6

37P-F8199-S0 18/9/09 15:20 Página 71

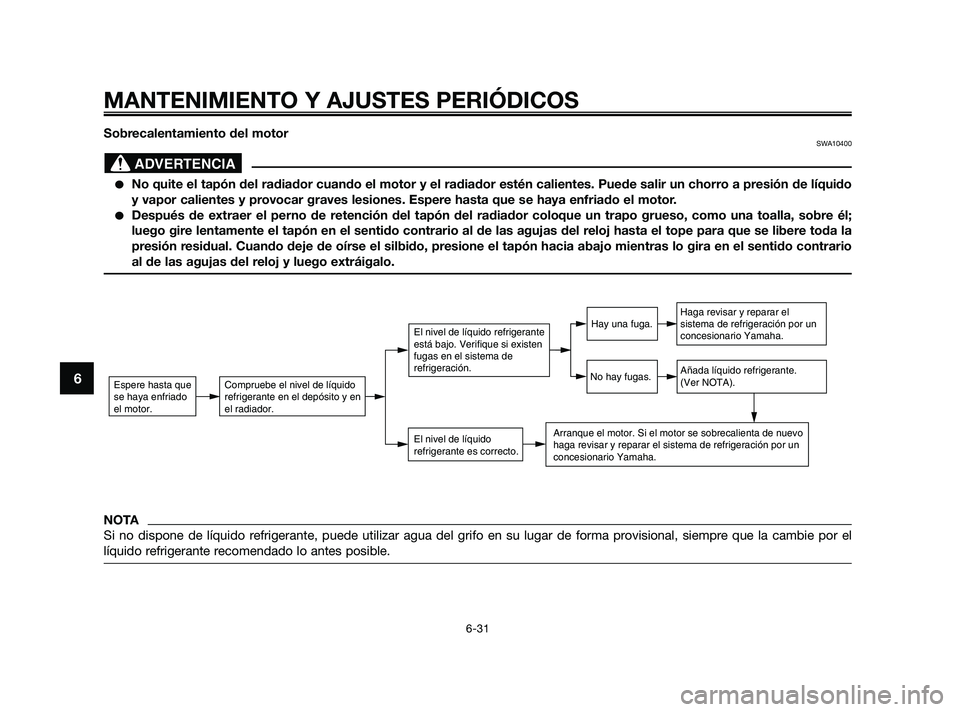

Sobrecalentamiento del motorSWA10400
No quite el tapón del radiador cuando el motor y el radiador estén\
calientes. Puede salir un chorro a presión de líquido
y vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.
Después de extraer el perno de retención del tapón del radiador coloque un trapo grueso, como una \
toalla, sobre él;
luego gire lentamente el tapón en el sentido contrario al de las agujas del reloj hasta el tope para que se libere toda la
presión residual. Cuando deje de oírse el silbido, presione el tapón hacia abajo mientras lo gira en el sentido contrario
al de las agujas del reloj y luego extráigalo.
NOTA
Si no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cambie por el
líquido refrigerante recomendado lo antes posible.

Espere hasta que
se haya enfriado
el motor.Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.
El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.
Añada líquido refrigerante.
(Ver NOTA).
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.

ADVERTENCIA

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-31
6

37P-F8199-S0 18/9/09 15:20 Página 72
