2010 YAMAHA XMAX 250 Manuale de Empleo (in Spanish)

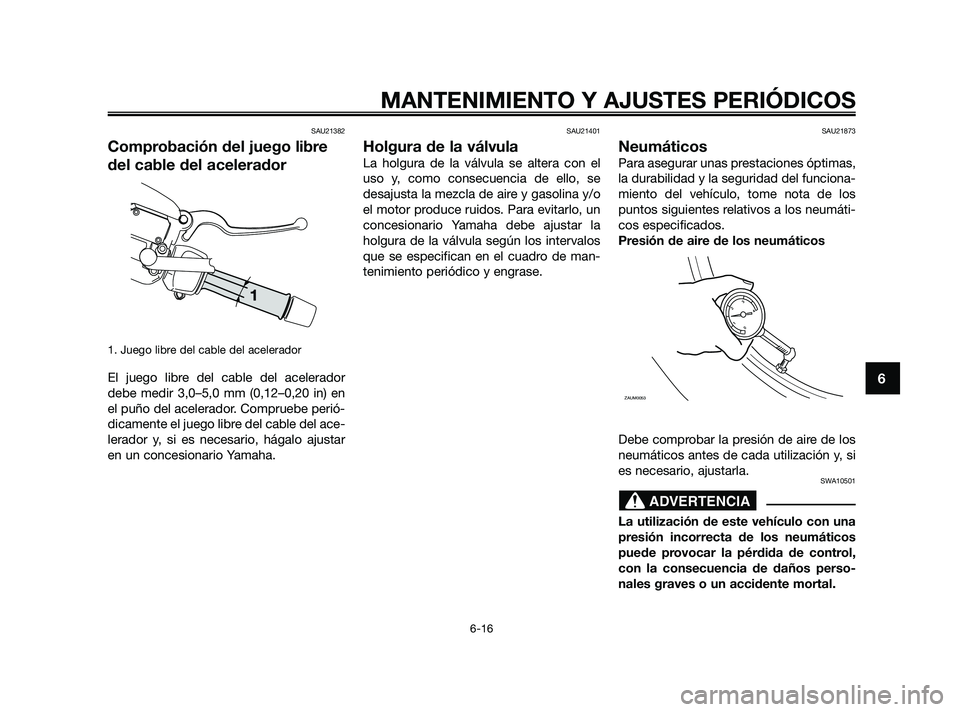

SAU21382
Comprobación del juego libre
del cable del acelerador
1. Juego libre del cable del acelerador
El juego libre del cable del acelerador
debe medir 3,0–5,0 mm (0,12–0,20 in) en
el puño del acelerador. Compruebe perió-
dicamente el juego libre del cable del ace-
lerador y, si es necesario, hágalo ajustar
en un concesionario Yamaha.
SAU21401
Holgura de la válvula
La holgura de la válvula se altera con el
uso y, como consecuencia de ello, se
desajusta la mezcla de aire y gasolina y/o
el motor produce ruidos. Para evitarlo, un
concesionario Yamaha debe ajustar la
holgura de la válvula según los intervalos
que se especifican en el cuadro de man-
tenimiento periódico y engrase.
SAU21873
Neumáticos
Para asegurar unas prestaciones óptimas,
la durabilidad y la seguridad del funciona-
miento del vehículo, tome nota de los
puntos siguientes relativos a los neumáti-
cos especificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
SWA10501
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños perso-
nales graves o un accidente mortal.

ADVERTENCIA

ZAUM0053

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-16
6

37P-F8199-S0 18/9/09 15:20 Página 57

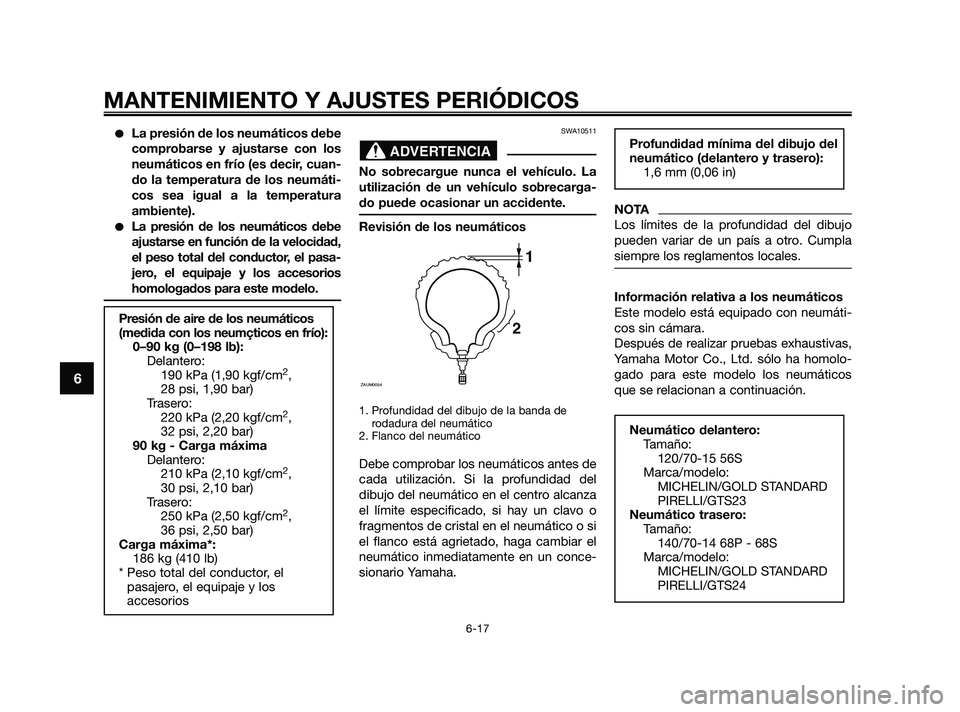

La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
La presión de los neumáticos debe
ajustarse en función de la velocidad,
el peso total del conductor, el pasa-
jero, el equipaje y los accesorios
homologados para este modelo.
SWA10511
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecarga-
do puede ocasionar un accidente.
Revisión de los neumáticos
1. Profundidad del dibujo de la banda derodadura del neumático
2. Flanco del neumático
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del
dibujo del neumático en el centro alcanza
el límite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si
el flanco está agrietado, haga cambiar el
neumático inmediatamente en un conce-
sionario Yamaha.
NOTA
Los límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.
Información relativa a los neumáticos
Este modelo está equipado con neumáti-
cos sin cámara.
Después de realizar pruebas exhaustivas,
Yamaha Motor Co., Ltd. sólo ha homolo-
gado para este modelo los neumáticos
que se relacionan a continuación.
Neumático delantero: Tamaño:120/70-15 56S
Marca/modelo: MICHELIN/GOLD STANDARD
PIRELLI/GTS23
Neumático trasero: Tamaño:140/70-14 68P - 68S
Marca/modelo: MICHELIN/GOLD STANDARD
PIRELLI/GTS24
Profundidad mínima del dibujo del
neumático (delantero y trasero): 1,6 mm (0,06 in)

1
2
ZAUM0054

ADVERTENCIA

Presión de aire de los neumáticos
(medida con los neumçticos en frío): 0–90 kg (0–198 lb):Delantero:190 kPa (1,90 kgf/cm
2,
28 psi, 1,90 bar)
Trasero: 220 kPa (2,20 kgf/cm
2,
32 psi, 2,20 bar)
90 kg - Carga máxima Delantero:210 kPa (2,10 kgf/cm
2,
30 psi, 2,10 bar)
Trasero: 250 kPa (2,50 kgf/cm
2,
36 psi, 2,50 bar)
Carga máxima*: 186 kg (410 lb)
* Peso total del conductor, el pasajero, el equipaje y los
accesorios
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-17
6

37P-F8199-S0 18/9/09 15:20 Página 58

SWA10470

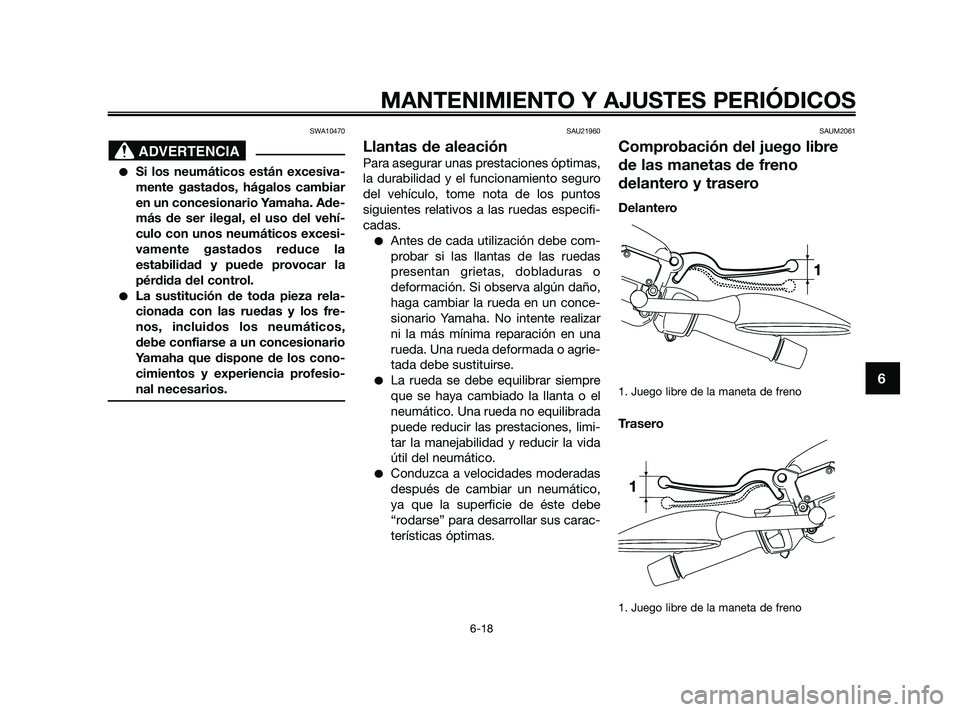

Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehí-
culo con unos neumáticos excesi-
vamente gastados reduce la
estabilidad y puede provocar la
pérdida del control.
La sustitución de toda pieza rela-
cionada con las ruedas y los fre-
nos, incluidos los neumáticos,
debe confiarse a un concesionario
Yamaha que dispone de los cono-
cimientos y experiencia profesio-
nal necesarios.
SAU21960
Llantas de aleación
Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos
siguientes relativos a las ruedas especifi-
cadas.
Antes de cada utilización debe com-
probar si las llantas de las ruedas
presentan grietas, dobladuras o
deformación. Si observa algún daño,
haga cambiar la rueda en un conce-
sionario Yamaha. No intente realizar
ni la más mínima reparación en una
rueda. Una rueda deformada o agrie-
tada debe sustituirse.
La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limi-
tar la manejabilidad y reducir la vida
útil del neumático.
Conduzca a velocidades moderadas
después de cambiar un neumático,
ya que la superficie de éste debe
“rodarse” para desarrollar sus carac-
terísticas óptimas.
SAUM2061
Comprobación del juego libre
de las manetas de freno
delantero y trasero
Delantero
1. Juego libre de la maneta de freno
Trasero
1. Juego libre de la maneta de freno

ADVERTENCIA

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-18
6

37P-F8199-S0 18/9/09 15:20 Página 59

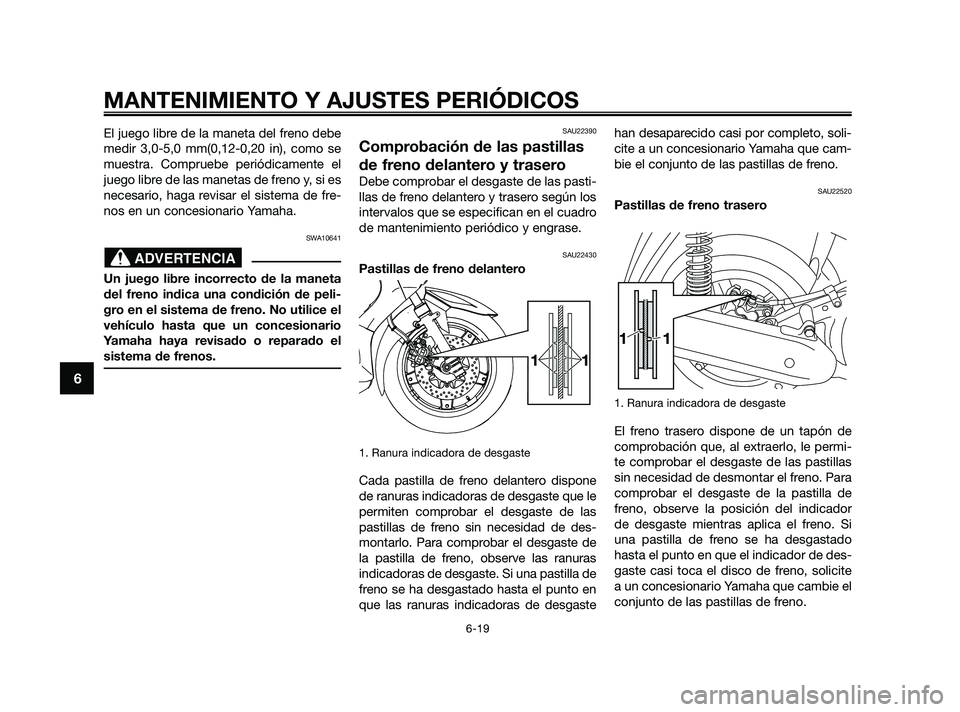

El juego libre de la maneta del freno debe
medir 3,0-5,0 mm(0,12-0,20 in), como se
muestra. Compruebe periódicamente el
juego libre de las manetas de freno y, si es
necesario, haga revisar el sistema de fre-
nos en un concesionario Yamaha.
SWA10641
Un juego libre incorrecto de la maneta
del freno indica una condición de peli-
gro en el sistema de freno. No utilice el
vehículo hasta que un concesionario
Yamaha haya revisado o reparado el
sistema de frenos.
SAU22390
Comprobación de las pastillas
de freno delantero y trasero
Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU22430
Pastillas de freno delantero
1. Ranura indicadora de desgaste
Cada pastilla de freno delantero dispone
de ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de las
pastillas de freno sin necesidad de des-
montarlo. Para comprobar el desgaste de
la pastilla de freno, observe las ranuras
indicadoras de desgaste. Si una pastilla de
freno se ha desgastado hasta el punto en
que las ranuras indicadoras de desgastehan desaparecido casi por completo, soli-
cite a un concesionario Yamaha que cam-
bie el conjunto de las pastillas de freno.
SAU22520
Pastillas de freno trasero
1. Ranura indicadora de desgaste
El freno trasero dispone de un tapón de
comprobación que, al extraerlo, le permi-
te comprobar el desgaste de las pastillas
sin necesidad de desmontar el freno. Para
comprobar el desgaste de la pastilla de
freno, observe la posición del indicador
de desgaste mientras aplica el freno. Si
una pastilla de freno se ha desgastado
hasta el punto en que el indicador de des-
gaste casi toca el disco de freno, solicite
a un concesionario Yamaha que cambie el
conjunto de las pastillas de freno.

ADVERTENCIA

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-19
6

37P-F8199-S0 18/9/09 15:20 Página 60

SAU22580
Comprobación del líquido de
freno
Freno delantero
1. Marca de nivel mínimo
Freno trasero
1. Marca de nivel mínimo
Si el líquido de freno es insuficiente, pue-
de entrar aire en el sistema y, como con-
secuencia de ello, los frenos pueden per-
der su eficacia.
Antes de utilizar el vehículo, verifique que
el líquido de freno se encuentre por enci-
ma de la marca de nivel mínimo y añada
líquido según sea necesario. Un nivel bajo
de líquido de freno puede ser indicativo
del desgaste de las pastillas y/o de una
fuga en el sistema de frenos. Si el nivel de
líquido de freno está bajo, compruebe si
las pastillas están desgastadas y si el sis-
tema de frenos presenta alguna fuga.
Observe las precauciones siguientes:
Cuando compruebe el nivel de líqui-
do, verifique que la parte superior del
depósito del líquido de freno esté
nivelada.
Utilice únicamente un líquido de fre-
no de la calidad recomendada, ya
que de lo contrario las juntas de
goma se pueden deteriorar, provo-
cando fugas y reduciendo la eficacia
de los frenos.
Añada el mismo tipo de líquido de
freno. La mezcla de líquidos diferen-
tes puede provocar una reacción
química perjudicial y reducir la efica-
cia de los frenos.
Evite que penetre agua en el depósi-
to cuando añada líquido. El agua
reducirá significativamente el punto
de ebullición del líquido y puede pro-
vocar una obstrucción por vapor.
El líquido de freno puede dañar las
superficies pintadas o las piezas de
plástico. Elimine siempre inmediata-
mente el líquido que se haya derra-
mado.
A medida que las pastillas de freno
se desgastan, es normal que el nivel
de líquido de freno disminuya de for-
ma gradual. No obstante, si el nivel
de líquido de freno disminuye de for-
ma repentina solicite a un concesio-
nario Yamaha que averigüe la causa.
Líquido de freno recomendado:DOT 4

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-20
6

37P-F8199-S0 18/9/09 15:20 Página 61

SAU22731

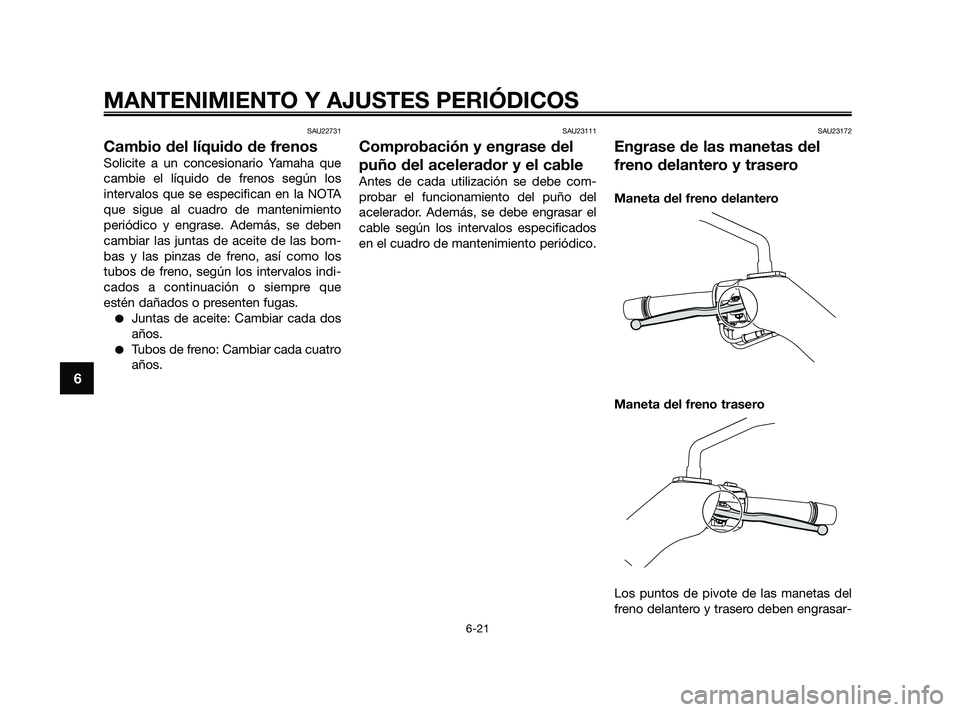

Cambio del líquido de frenos
Solicite a un concesionario Yamaha que
cambie el líquido de frenos según los
intervalos que se especifican en la NOTA
que sigue al cuadro de mantenimiento
periódico y engrase. Además, se deben
cambiar las juntas de aceite de las bom-
bas y las pinzas de freno, así como los
tubos de freno, según los intervalos indi-
cados a continuación o siempre que
estén dañados o presenten fugas.
Juntas de aceite: Cambiar cada dos
años.
Tubos de freno: Cambiar cada cuatro
años.
SAU23111
Comprobación y engrase del
puño del acelerador y el cable
Antes de cada utilización se debe com-
probar el funcionamiento del puño del
acelerador. Además, se debe engrasar el
cable según los intervalos especificados
en el cuadro de mantenimiento periódico.
SAU23172
Engrase de las manetas del
freno delantero y trasero
Maneta del freno delantero
Maneta del freno trasero
Los puntos de pivote de las manetas del
freno delantero y trasero deben engrasar-

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
6

37P-F8199-S0 18/9/09 15:20 Página 62

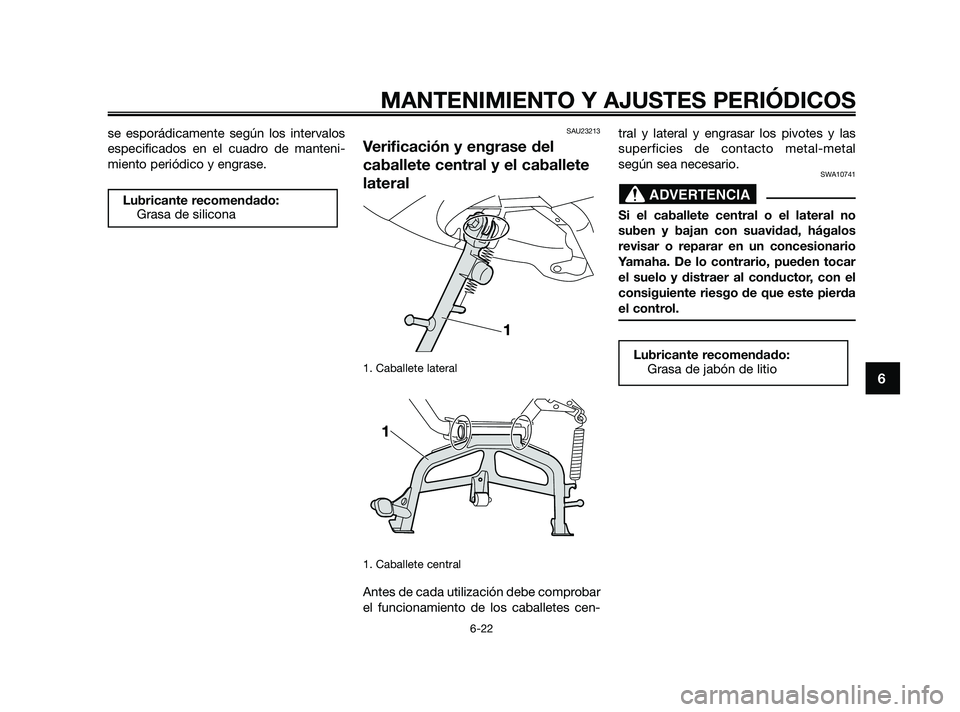

se esporádicamente según los intervalos
especificados en el cuadro de manteni-
miento periódico y engrase.SAU23213
Verificación y engrase del
caballete central y el caballete
lateral
1. Caballete lateral
1. Caballete central
Antes de cada utilización debe comprobar
el funcionamiento de los caballetes cen-tral y lateral y engrasar los pivotes y las
superficies de contacto metal-metal
según sea necesario.
SWA10741
Si el caballete central o el lateral no
suben y bajan con suavidad, hágalos
revisar o reparar en un concesionario
Yamaha. De lo contrario, pueden tocar
el suelo y distraer al conductor, con el
consiguiente riesgo de que este pierda
el control.
Lubricante recomendado:
Grasa de jabón de litio

ADVERTENCIA
Lubricante recomendado:Grasa de silicona
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-22
6

37P-F8199-S0 18/9/09 15:20 Página 63

SAU23272

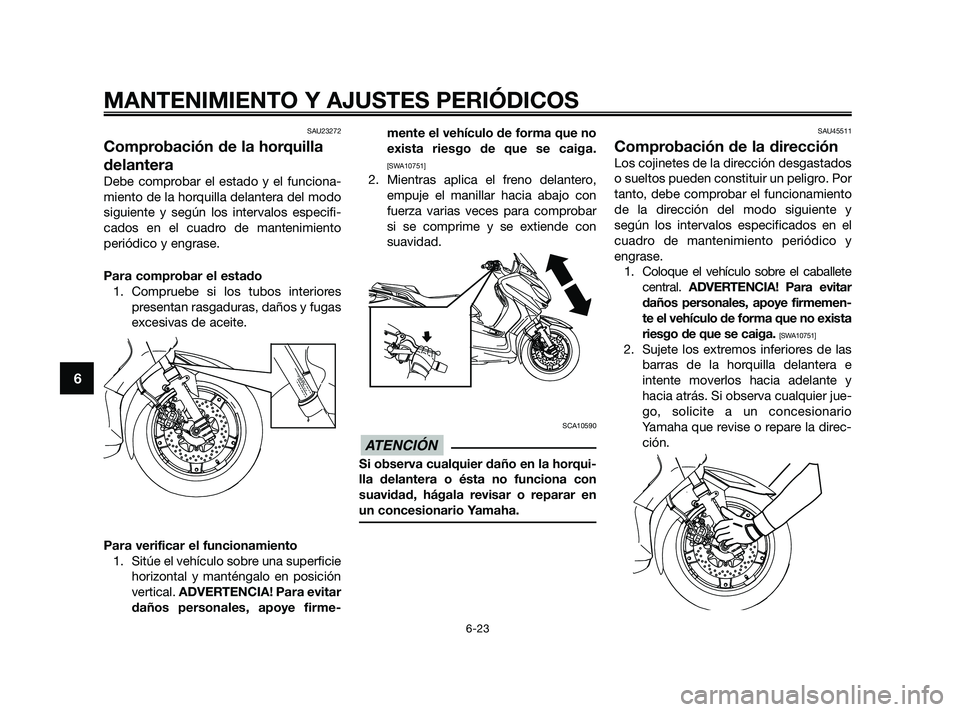

Comprobación de la horquilla
delantera
Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifi-
cados en el cuadro de mantenimiento
periódico y engrase.
Para comprobar el estado1. Compruebe si los tubos interiores presentan rasgaduras, daños y fugas
excesivas de aceite.
Para verificar el funcionamiento 1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical. ADVERTENCIA! Para evitar
daños personales, apoye firme- mente el vehículo de forma que no
exista riesgo de que se caiga.
[SWA10751]
2. Mientras aplica el freno delantero,
empuje el manillar hacia abajo con
fuerza varias veces para comprobar
si se comprime y se extiende con
suavidad.
SCA10590
Si observa cualquier daño en la horqui-
lla delantera o ésta no funciona con
suavidad, hágala revisar o reparar en
un concesionario Yamaha.
SAU45511
Comprobación de la dirección
Los cojinetes de la dirección desgastados
o sueltos pueden constituir un peligro. Por
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y
según los intervalos especificados en el
cuadro de mantenimiento periódico y
engrase.1. Coloque el vehículo sobre el caballete central. ADVERTENCIA! Para evitar
daños personales, apoye firmemen-
te el vehículo de forma que no exista
riesgo de que se caiga.
[SWA10751]
2. Sujete los extremos inferiores de las barras de la horquilla delantera e
intente moverlos hacia adelante y
hacia atrás. Si observa cualquier jue-
go, solicite a un concesionario
Yamaha que revise o repare la direc-
ción.

ATENCIÓN

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-23
6

37P-F8199-S0 18/9/09 15:20 Página 64
