2010 YAMAHA XMAX 250 Manuale de Empleo (in Spanish)

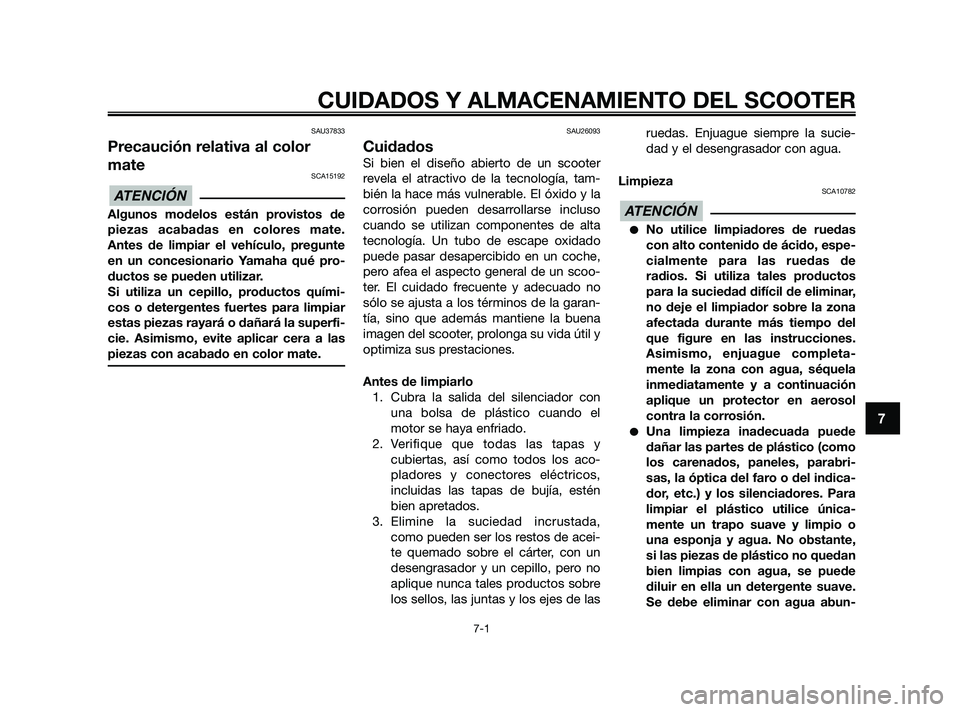

SAU37833
Precaución relativa al color
mate
SCA15192
Algunos modelos están provistos de
piezas acabadas en colores mate.
Antes de limpiar el vehículo, pregunte
en un concesionario Yamaha qué pro-
ductos se pueden utilizar.
Si utiliza un cepillo, productos quími-
cos o detergentes fuertes para limpiar
estas piezas rayará o dañará la superfi-
cie. Asimismo, evite aplicar cera a las
piezas con acabado en color mate.
SAU26093
Cuidados
Si bien el diseño abierto de un scooter
revela el atractivo de la tecnología, tam-
bién la hace más vulnerable. El óxido y la
corrosión pueden desarrollarse incluso
cuando se utilizan componentes de alta
tecnología. Un tubo de escape oxidado
puede pasar desapercibido en un coche,
pero afea el aspecto general de un scoo-
ter. El cuidado frecuente y adecuado no
sólo se ajusta a los términos de la garan-
tía, sino que además mantiene la buena
imagen del scooter, prolonga su vida útil y
optimiza sus prestaciones.
Antes de limpiarlo1. Cubra la salida del silenciador con una bolsa de plástico cuando el
motor se haya enfriado.
2. Verifique que todas las tapas y cubiertas, así como todos los aco-
pladores y conectores eléctricos,
incluidas las tapas de bujía, estén
bien apretados.
3. Elimine la suciedad incrustada, como pueden ser los restos de acei-
te quemado sobre el cárter, con un
desengrasador y un cepillo, pero no
aplique nunca tales productos sobre
los sellos, las juntas y los ejes de las ruedas. Enjuague siempre la sucie-
dad y el desengrasador con agua.
Limpieza
SCA10782
No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de
radios. Si utiliza tales productos
para la suciedad difícil de eliminar,
no deje el limpiador sobre la zona
afectada durante más tiempo del
que figure en las instrucciones.
Asimismo, enjuague completa-
mente la zona con agua, séquela
inmediatamente y a continuación
aplique un protector en aerosol
contra la corrosión.
Una limpieza inadecuada puede
dañar las partes de plástico (como
los carenados, paneles, parabri-
sas, la óptica del faro o del indica-
dor, etc.) y los silenciadores. Para
limpiar el plástico utilice única-
mente un trapo suave y limpio o
una esponja y agua. No obstante,
si las piezas de plástico no quedan
bien limpias con agua, se puede
diluir en ella un detergente suave.
Se debe eliminar con agua abun-

ATENCIÓN

ATENCIÓN

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-1
7

37P-F8199-S0 18/9/09 15:20 Página 73

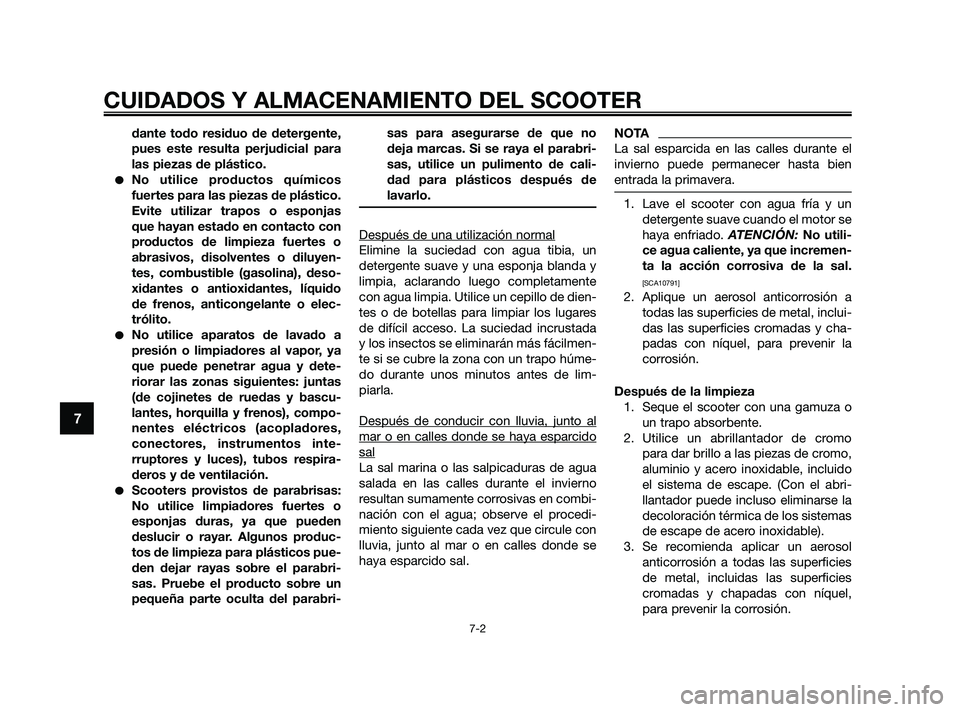

dante todo residuo de detergente,
pues este resulta perjudicial para
las piezas de plástico.
No utilice productos químicos
fuertes para las piezas de plástico.
Evite utilizar trapos o esponjas
que hayan estado en contacto con
productos de limpieza fuertes o
abrasivos, disolventes o diluyen-
tes, combustible (gasolina), deso-
xidantes o antioxidantes, líquido
de frenos, anticongelante o elec-
trólito.
No utilice aparatos de lavado a
presión o limpiadores al vapor, ya
que puede penetrar agua y dete-
riorar las zonas siguientes: juntas
(de cojinetes de ruedas y bascu-
lantes, horquilla y frenos), compo-
nentes eléctricos (acopladores,
conectores, instrumentos inte-
rruptores y luces), tubos respira-
deros y de ventilación.
Scooters provistos de parabrisas:
No utilice limpiadores fuertes o
esponjas duras, ya que pueden
deslucir o rayar. Algunos produc-
tos de limpieza para plásticos pue-
den dejar rayas sobre el parabri-
sas. Pruebe el producto sobre un
pequeña parte oculta del parabri-sas para asegurarse de que no
deja marcas. Si se raya el parabri-
sas, utilice un pulimento de cali-
dad para plásticos después de
lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un
detergente suave y una esponja blanda y
limpia, aclarando luego completamente
con agua limpia. Utilice un cepillo de dien-
tes o de botellas para limpiar los lugares
de difícil acceso. La suciedad incrustada
y los insectos se eliminarán más fácilmen-
te si se cubre la zona con un trapo húme-
do durante unos minutos antes de lim-
piarla.
Después de conducir con lluvia, junto al
mar o en calles donde se haya esparcido
sal
La sal marina o las salpicaduras de agua
salada en las calles durante el invierno
resultan sumamente corrosivas en combi-
nación con el agua; observe el procedi-
miento siguiente cada vez que circule con
lluvia, junto al mar o en calles donde se
haya esparcido sal.
NOTA
La sal esparcida en las calles durante el
invierno puede permanecer hasta bien
entrada la primavera.
1. Lave el scooter con agua fría y un
detergente suave cuando el motor se
haya enfriado. ATENCIÓN: No utili-
ce agua caliente, ya que incremen-
ta la acción corrosiva de la sal.
[SCA10791]
2. Aplique un aerosol anticorrosión a todas las superficies de metal, inclui-
das las superficies cromadas y cha-
padas con níquel, para prevenir la
corrosión.
Después de la limpieza 1. Seque el scooter con una gamuza o un trapo absorbente.
2. Utilice un abrillantador de cromo para dar brillo a las piezas de cromo,
aluminio y acero inoxidable, incluido
el sistema de escape. (Con el abri-
llantador puede incluso eliminarse la
decoloración térmica de los sistemas
de escape de acero inoxidable).
3. Se recomienda aplicar un aerosol anticorrosión a todas las superficies
de metal, incluidas las superficies
cromadas y chapadas con níquel,
para prevenir la corrosión.
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-2
7

37P-F8199-S0 18/9/09 15:20 Página 74

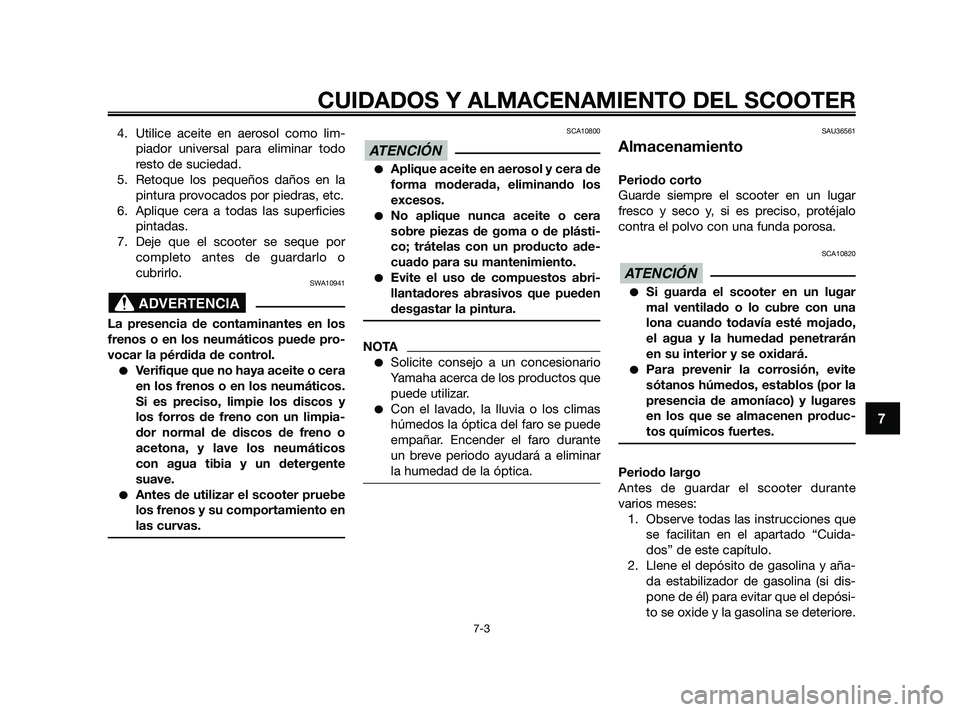

4. Utilice aceite en aerosol como lim-piador universal para eliminar todo
resto de suciedad.
5. Retoque los pequeños daños en la pintura provocados por piedras, etc.
6. Aplique cera a todas las superficies pintadas.
7. Deje que el scooter se seque por completo antes de guardarlo o
cubrirlo.
SWA10941
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y
los forros de freno con un limpia-
dor normal de discos de freno o
acetona, y lave los neumáticos
con agua tibia y un detergente
suave.
Antes de utilizar el scooter pruebe
los frenos y su comportamiento en
las curvas.
SCA10800
Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.
No aplique nunca aceite o cera
sobre piezas de goma o de plásti-
co; trátelas con un producto ade-
cuado para su mantenimiento.
Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.
NOTA
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
Con el lavado, la lluvia o los climas
húmedos la óptica del faro se puede
empañar. Encender el faro durante
un breve periodo ayudará a eliminar
la humedad de la óptica.
SAU36561
Almacenamiento
Periodo corto
Guarde siempre el scooter en un lugar
fresco y seco y, si es preciso, protéjalo
contra el polvo con una funda porosa.
SCA10820
Si guarda el scooter en un lugar
mal ventilado o lo cubre con una
lona cuando todavía esté mojado,
el agua y la humedad penetrarán
en su interior y se oxidará.
Para prevenir la corrosión, evite
sótanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen produc-
tos químicos fuertes.
Periodo largo
Antes de guardar el scooter durante
varios meses:1. Observe todas las instrucciones que se facilitan en el apartado “Cuida-
dos” de este capítulo.
2. Llene el depósito de gasolina y aña- da estabilizador de gasolina (si dis-
pone de él) para evitar que el depósi-
to se oxide y la gasolina se deteriore.

ATENCIÓN

ATENCIÓN

ADVERTENCIA

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-3
7

37P-F8199-S0 18/9/09 15:20 Página 75

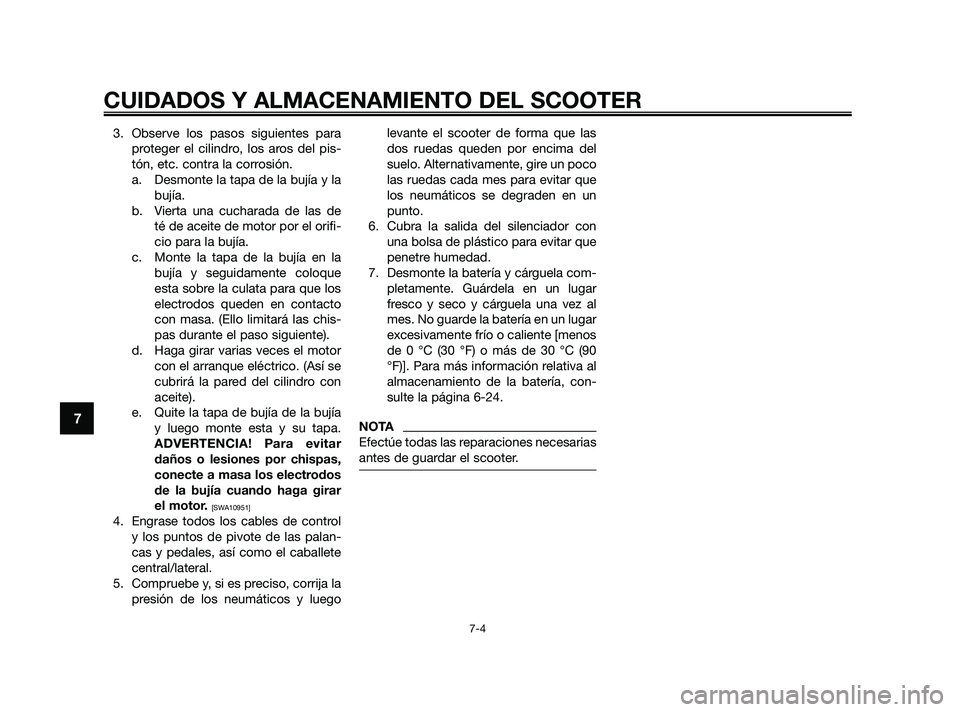

3. Observe los pasos siguientes paraproteger el cilindro, los aros del pis-
tón, etc. contra la corrosión.a. Desmonte la tapa de la bujía y la bujía.
b. Vierta una cucharada de las de té de aceite de motor por el orifi-
cio para la bujía.
c. Monte la tapa de la bujía en la bujía y seguidamente coloque
esta sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chis-
pas durante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite).
e. Quite la tapa de bujía de la bujía y luego monte esta y su tapa.
ADVERTENCIA! Para evitar
daños o lesiones por chispas,
conecte a masa los electrodos
de la bujía cuando haga girar
el motor.
[SWA10951]
4. Engrase todos los cables de controly los puntos de pivote de las palan-
cas y pedales, así como el caballete
central/lateral.
5. Compruebe y, si es preciso, corrija la presión de los neumáticos y luego levante el scooter de forma que las
dos ruedas queden por encima del
suelo. Alternativamente, gire un poco
las ruedas cada mes para evitar que
los neumáticos se degraden en un
punto.
6. Cubra la salida del silenciador con una bolsa de plástico para evitar que
penetre humedad.
7. Desmonte la batería y cárguela com- pletamente. Guárdela en un lugar
fresco y seco y cárguela una vez al
mes. No guarde la batería en un lugar
excesivamente frío o caliente [menos
de 0 °C (30 °F) o más de 30 °C (90
°F)]. Para más información relativa al
almacenamiento de la batería, con-
sulte la página 6-24.
NOTA
Efectúe todas las reparaciones necesarias
antes de guardar el scooter.
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-4
7

37P-F8199-S0 18/9/09 15:20 Página 76

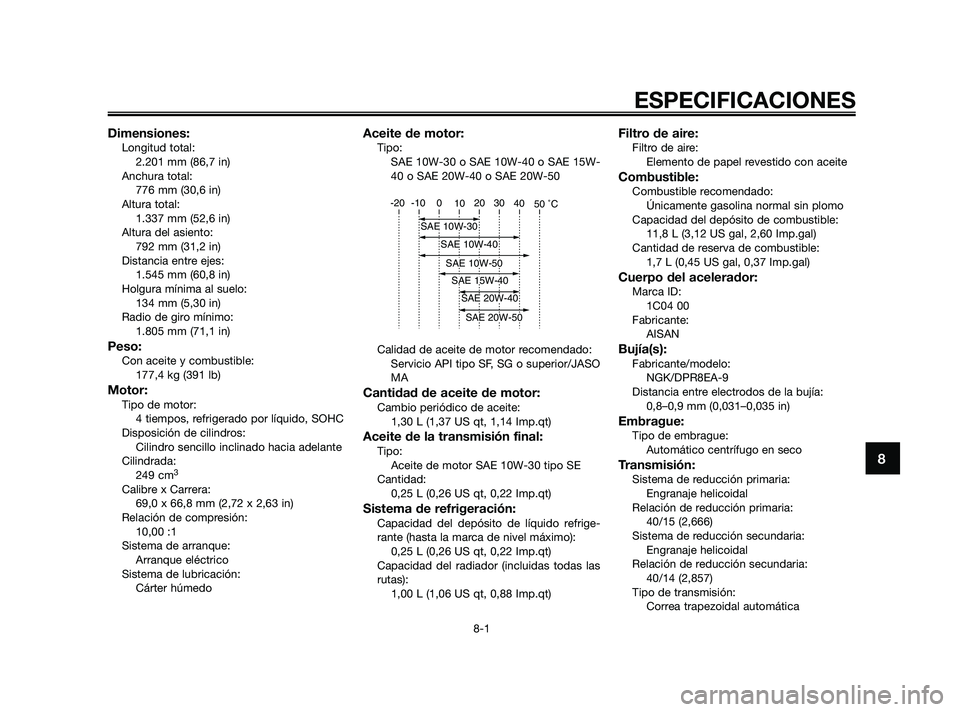

Dimensiones:Longitud total:2.201 mm (86,7 in)
Anchura total: 776 mm (30,6 in)
Altura total: 1.337 mm (52,6 in)
Altura del asiento: 792 mm (31,2 in)
Distancia entre ejes: 1.545 mm (60,8 in)
Holgura mínima al suelo: 134 mm (5,30 in)
Radio de giro mínimo: 1.805 mm (71,1 in)
Peso:Con aceite y combustible:177,4 kg (391 lb)
Motor:Tipo de motor:4 tiempos, refrigerado por líquido, SOHC
Disposición de cilindros: Cilindro sencillo inclinado hacia adelante
Cilindrada: 249 cm
3
Calibre x Carrera:69,0 x 66,8 mm (2,72 x 2,63 in)
Relación de compresión: 10,00 :1
Sistema de arranque: Arranque eléctrico
Sistema de lubricación: Cárter húmedo
Aceite de motor:Tipo:SAE 10W-30 o SAE 10W-40 o SAE 15W-
40 o SAE 20W-40 o SAE 20W-50
Calidad de aceite de motor recomendado: Servicio API tipo SF, SG o superior/JASO
MA
Cantidad de aceite de motor:Cambio periódico de aceite: 1,30 L (1,37 US qt, 1,14 Imp.qt)
Aceite de la transmisión final:Tipo:Aceite de motor SAE 10W-30 tipo SE
Cantidad: 0,25 L (0,26 US qt, 0,22 Imp.qt)
Sistema de refrigeración:Capacidad del depósito de líquido refrige-
rante (hasta la marca de nivel máximo):0,25 L (0,26 US qt, 0,22 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas): 1,00 L (1,06 US qt, 0,88 Imp.qt)
Filtro de aire:Filtro de aire:Elemento de papel revestido con aceite
Combustible:Combustible recomendado:Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible: 11,8 L (3,12 US gal, 2,60 Imp.gal)
Cantidad de reserva de combustible: 1,7 L (0,45 US gal, 0,37 Imp.gal)
Cuerpo del acelerador:Marca ID:1C04 00
Fabricante: AISAN
Bujía(s):Fabricante/modelo:NGK/DPR8EA-9
Distancia entre electrodos de la bujía: 0,8–0,9 mm (0,031–0,035 in)
Embrague:Tipo de embrague:Automático centrífugo en seco
Transmisión:Sistema de reducción primaria:Engranaje helicoidal
Relación de reducción primaria: 40/15 (2,666)
Sistema de reducción secundaria: Engranaje helicoidal
Relación de reducción secundaria: 40/14 (2,857)
Tipo de transmisión: Correa trapezoidal automática

-20 -10 0 10 20 30
40 50 C
SAE 10W-30
SAE 15W-40
SAE 20W-40
SAE 20W-50
SAE 10W-40
SAE 10W-50

ESPECIFICACIONES
8-1
8

37P-F8199-S0 18/9/09 15:20 Página 77

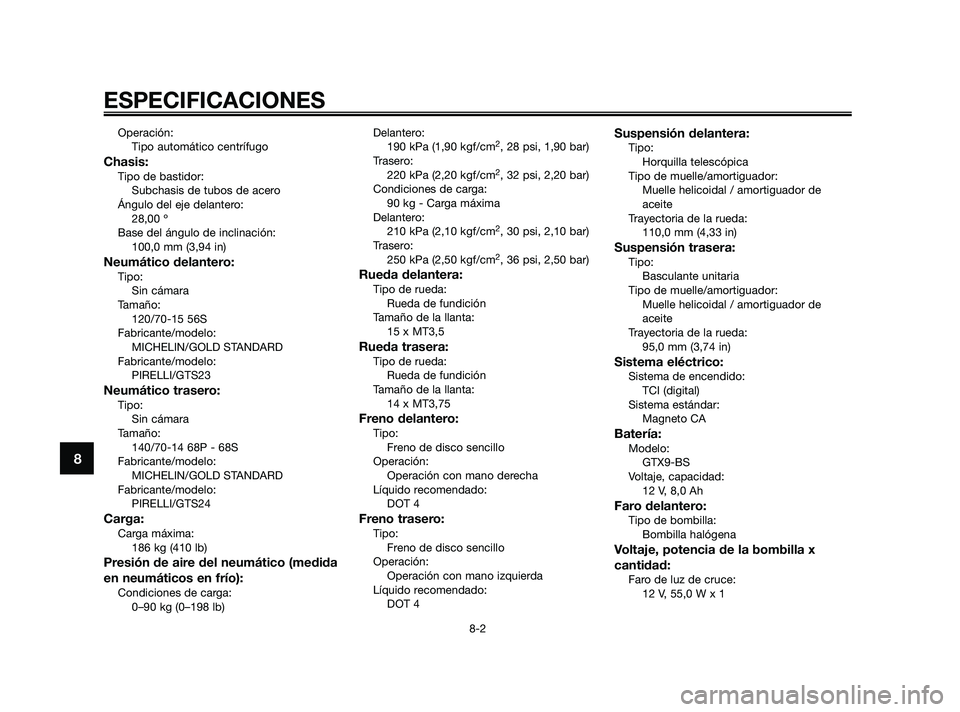

Operación:Tipo automático centrífugo
Chasis:Tipo de bastidor:Subchasis de tubos de acero
Ángulo del eje delantero: 28,00 º
Base del ángulo de inclinación: 100,0 mm (3,94 in)
Neumático delantero:Tipo:Sin cámara
Tamaño: 120/70-15 56S
Fabricante/modelo: MICHELIN/GOLD STANDARD
Fabricante/modelo: PIRELLI/GTS23
Neumático trasero:Tipo:Sin cámara
Tamaño: 140/70-14 68P - 68S
Fabricante/modelo: MICHELIN/GOLD STANDARD
Fabricante/modelo: PIRELLI/GTS24
Carga:Carga máxima:186 kg (410 lb)
Presión de aire del neumático (medida
en neumáticos en frío):
Condiciones de carga:0–90 kg (0–198 lb) Delantero:
190 kPa (1,90 kgf/cm
2, 28 psi, 1,90 bar)
Trasero: 220 kPa (2,20 kgf/cm
2, 32 psi, 2,20 bar)
Condiciones de carga: 90 kg - Carga máxima
Delantero: 210 kPa (2,10 kgf/cm
2, 30 psi, 2,10 bar)
Trasero: 250 kPa (2,50 kgf/cm
2, 36 psi, 2,50 bar)
Rueda delantera:Tipo de rueda:Rueda de fundición
Tamaño de la llanta: 15 x MT3,5
Rueda trasera:Tipo de rueda:Rueda de fundición
Tamaño de la llanta: 14 x MT3,75
Freno delantero:Tipo:Freno de disco sencillo
Operación: Operación con mano derecha
Líquido recomendado: DOT 4
Freno trasero:Tipo:Freno de disco sencillo
Operación: Operación con mano izquierda
Líquido recomendado: DOT 4
Suspensión delantera:Tipo:Horquilla telescópica
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de
aceite
Trayectoria de la rueda: 110,0 mm (4,33 in)
Suspensión trasera:Tipo:Basculante unitaria
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de
aceite
Trayectoria de la rueda: 95,0 mm (3,74 in)
Sistema eléctrico:Sistema de encendido:TCI (digital)
Sistema estándar: Magneto CA
Batería:Modelo:GTX9-BS
Voltaje, capacidad: 12 V, 8,0 Ah
Faro delantero:Tipo de bombilla:Bombilla halógena
Voltaje, potencia de la bombilla x
cantidad:
Faro de luz de cruce:12 V, 55,0 W x 1
ESPECIFICACIONES
8-2
8
37P-F8199-S0 23/9/09 12:59 Página 78

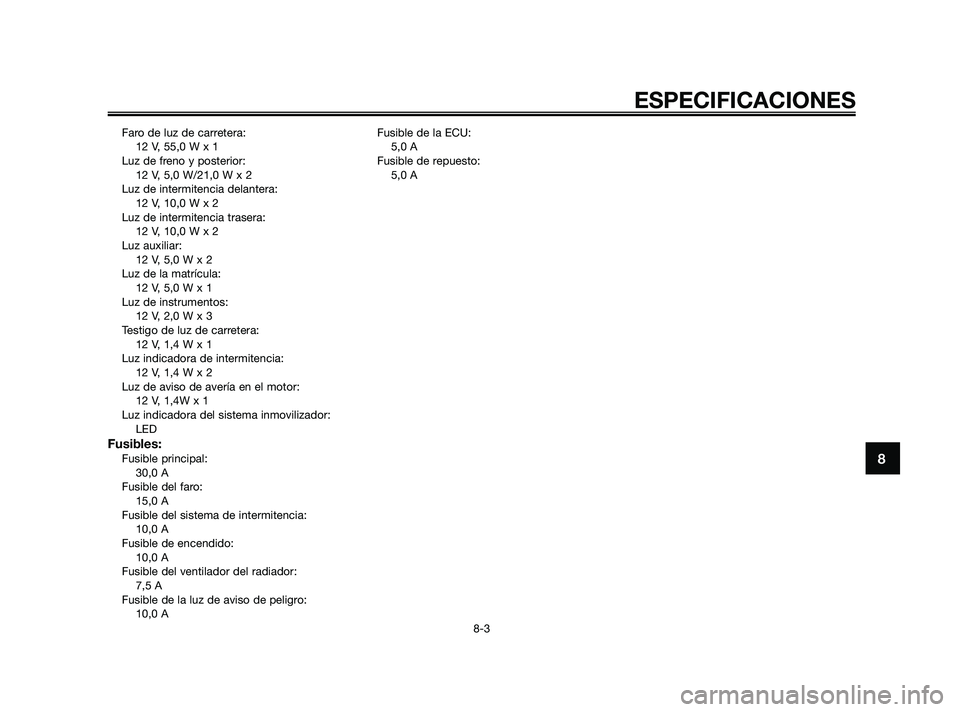

Faro de luz de carretera:12 V, 55,0 W x 1
Luz de freno y posterior: 12 V, 5,0 W/21,0 W x 2
Luz de intermitencia delantera: 12 V, 10,0 W x 2
Luz de intermitencia trasera: 12 V, 10,0 W x 2
Luz auxiliar: 12 V, 5,0 W x 2
Luz de la matrícula: 12 V, 5,0 W x 1
Luz de instrumentos: 12 V, 2,0 W x 3
Testigo de luz de carretera: 12 V, 1,4 W x 1
Luz indicadora de intermitencia: 12 V, 1,4 W x 2
Luz de aviso de avería en el motor: 12 V, 1,4W x 1
Luz indicadora del sistema inmovilizador: LED
Fusibles:Fusible principal:30,0 A
Fusible del faro: 15,0 A
Fusible del sistema de intermitencia: 10,0 A
Fusible de encendido: 10,0 A
Fusible del ventilador del radiador: 7,5 A
Fusible de la luz de aviso de peligro: 10,0 A Fusible de la ECU:
5,0 A
Fusible de repuesto: 5,0 A
ESPECIFICACIONES
8-3
8

37P-F8199-S0 18/9/09 15:20 Página 79

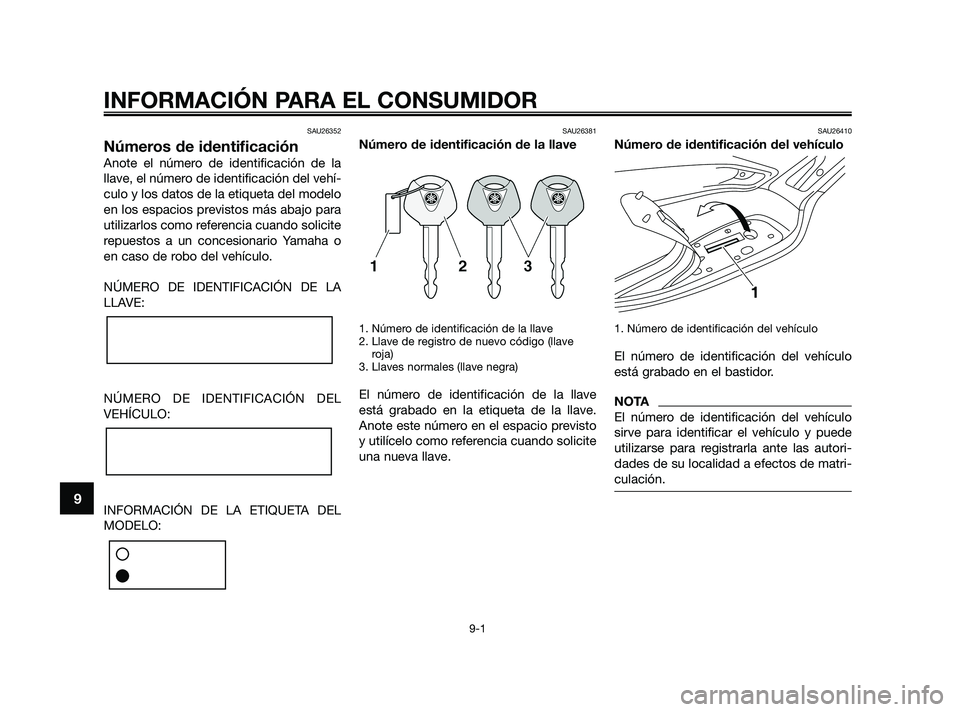

SAU26352
Números de identificación
Anote el número de identificación de la
llave, el número de identificación del vehí-
culo y los datos de la etiqueta del modelo
en los espacios previstos más abajo para
utilizarlos como referencia cuando solicite
repuestos a un concesionario Yamaha o
en caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llaveroja)
3. Llaves normales (llave negra)
El número de identificación de la llave
está grabado en la etiqueta de la llave.
Anote este número en el espacio previsto
y utilícelo como referencia cuando solicite
una nueva llave.
SAU26410
Número de identificación del vehículo
1. Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el bastidor.
NOTA
El número de identificación del vehículo
sirve para identificar el vehículo y puede
utilizarse para registrarla ante las autori-
dades de su localidad a efectos de matri-
culación.

1

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9

37P-F8199-S0 18/9/09 15:20 Página 80
