2010 YAMAHA XMAX 125 Manual de utilização (in Portuguese)

PAUM2242
Filtro de ar e elementos do filtro
de ar da caixa da correia em V
O elemento do filtro de ar deve ser subs-
tituído e o elemento do filtro de ar da cai-
xa da correia em V deve ser limpo nos
intervalos especificados na tabela de
lubrificação e manutenção periódica.
Faça a manutenção dos elementos do fil-
tro de ar mais frequentemente se a con-
dução for feita em áreas invulgarmente
húmidas ou poeirentas.
Substituição do elemento do filtro de ar
1. Coloque a scooter no descanso cen-
tral.
2. Retire a tampa da caixa do filtro de
ar, retirando os respectivos parafu-
sos.
1. Tampa da caixa do filtro de ar
2. Parafuso
3. Elemento do filtro de ar
3. Puxe o elemento do filtro de ar para
fora.
4. Introduza um elemento do filtro de ar
na respectiva caixa.
5. Instale a tampa da caixa do filtro de
ar, colocando os respectivos parafu-
sos.
Limpeza do elemento do filtro de ar da
caixa da correia em V
1. Retire as tampas do filtro de ar da
caixa da correia em V, retirando os
respectivos parafusos.
1. Tampa do filtro de ar da caixa da correia em
V
2. Parafuso1. Parafuso
2. Tampa do filtro de ar da caixa da correia em
V
2. Retire o elemento do filtro de ar e
depois use ar comprimido para reti-
rar a sujidade, conforme ilustrado.
1. Elemento do filtro de ar da caixa da correia
em V
1
ZAUM0706
1
2
2 1ZAUM0704
1
2 2
ZAUM06623
MANUTENÇÃO PERIÓDICA E AJUSTES
6-16
6
39D-F819D-P0 4/11/09 20:19 Página 57

3. Verifique se existem danos no ele-
mento do filtro de ar e, caso neces-
sário, substitua-o.
4. Instale o elemento do filtro de ar com
o lado colorido virado para fora.
5. Instale as tampas do filtro de ar da
caixa da correia em V, instalando os
parafusos. PRECAUÇÃO: Certifi-
que-se de que cada um dos ele-
mentos dos filtros está devida-
mente instalado na respectiva
caixa. O motor nunca deve ser
colocado em funcionamento sem
os elementos dos filtros instala-
dos, caso contrário o(s)
pistão(ões) e/ou cilindro(s)
poderão desgastar-se excessiva-
mente.
[PCA10531]PAU21382
Verificação da folga do cabo do
acelerador
1. Folga do cabo do acelerador
A folga do cabo do acelerador deverá
medir 3,0-5,0 mm (0,12-0,20 in) no punho
do acelerador. Verifique periodicamente a
folga do cabo do acelerador e, se neces-
sário, solicite a um concessionário Yama-
ha que a ajuste.
PAU21401
Folga das válvulas
A folga das válvulas muda com a utili-
zação, resultando numa mistura inade-
quada de ar/combustível e/ou ruído no
motor. Para evitar que isto ocorra, a folga
das válvulas deverá ser regulada por um
concessionário Yamaha nos intervalos
especificados na tabela de lubrificação e
manutenção periódica.
MANUTENÇÃO PERIÓDICA E AJUSTES
6-17
6
39D-F819D-P0 4/11/09 20:19 Página 58

PAU21873
Pneus
Para maximizar o desempenho, durabili-
dade e funcionamento seguro do seu veí-
culo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser
verificada e, se necessário, ajustada
antes de cada viagem.
PWA10501
A utilização deste veículo com a
pressão dos pneus incorrecta pode
causar ferimentos graves ou morte
devido à perda de controlo.
A pressão de ar dos pneus deve
ser verificada e ajustada com os
pneus frios (isto é, quando a tem-
peratura dos pneus é igual à tem-peratura ambiente).
A pressão de ar dos pneus tem de
ser ajustada de acordo com a
velocidade de condução e o peso
total do condutor, passageiro, car-
ga e acessórios aprovados para
este modelo.
PWA10511
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
do pode provocar um acidente.
Inspecção dos pneus
1. Profundidade do piso do pneu
2. Flanco do pneu
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face
de rolamento central atingir o limite espe-
cificado, se o pneu tiver um prego ou
fragmentos de vidro, ou se o flanco esti-
ver rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata-
mente.
Profundidade mínima do piso do
pneu (frente e trás):
1,6 mm (0,06 in)
1
2
ZAUM0054
AVISO
Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Frente:
190 kPa (1,90 kgf/cm
2,
28 psi, 1,90 bar)
Trás:
220 kPa (2,20 kgf/cm
2,
32 psi, 2,20 bar)
90 kg - Carga máxima
Frente:
210 kPa (2,10 kgf/cm
2,
30 psi, 2,10 bar)
Trás:
250 kPa (2,50 kgf/cm
2,
36 psi, 2,50 bar)
Carga máxima*:
186 kg (410 lb)
* Peso total com condutor,
passageiro, carga e acessórios AVISO
ZAUM0053
MANUTENÇÃO PERIÓDICA E AJUSTES
6-18
6
39D-F819D-P0 4/11/09 20:19 Página 59

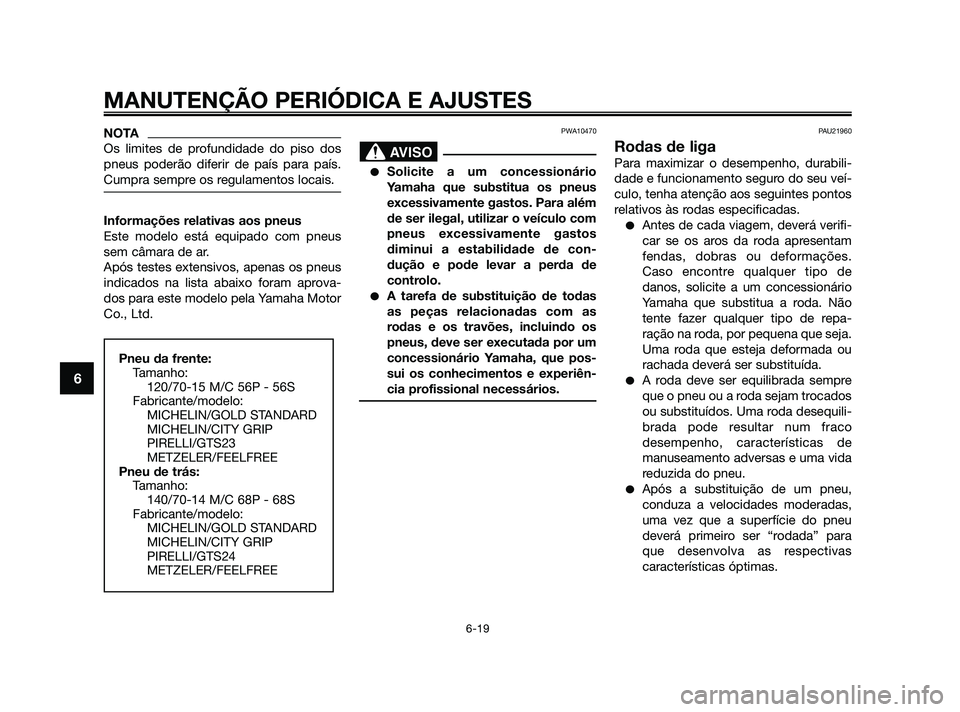

NOTA
Os limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
Informações relativas aos pneus
Este modelo está equipado com pneus
sem câmara de ar.
Após testes extensivos, apenas os pneus
indicados na lista abaixo foram aprova-
dos para este modelo pela Yamaha Motor
Co., Ltd.
PWA10470
Solicite a um concessionário
Yamaha que substitua os pneus
excessivamente gastos. Para além
de ser ilegal, utilizar o veículo com
pneus excessivamente gastos
diminui a estabilidade de con-
dução e pode levar a perda de
controlo.
A tarefa de substituição de todas
as peças relacionadas com as
rodas e os travões, incluindo os
pneus, deve ser executada por um
concessionário Yamaha, que pos-
sui os conhecimentos e experiên-
cia profissional necessários.
PAU21960
Rodas de liga
Para maximizar o desempenho, durabili-
dade e funcionamento seguro do seu veí-
culo, tenha atenção aos seguintes pontos
relativos às rodas especificadas.
Antes de cada viagem, deverá verifi-
car se os aros da roda apresentam
fendas, dobras ou deformações.
Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de repa-
ração na roda, por pequena que seja.
Uma roda que esteja deformada ou
rachada deverá ser substituída.
A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco
desempenho, características de
manuseamento adversas e uma vida
reduzida do pneu.
Após a substituição de um pneu,
conduza a velocidades moderadas,
uma vez que a superfície do pneu
deverá primeiro ser “rodada” para
que desenvolva as respectivas
características óptimas.
AVISO
Pneu da frente:
Tamanho:
120/70-15 M/C 56P - 56S
Fabricante/modelo:
MICHELIN/GOLD STANDARD
MICHELIN/CITY GRIP
PIRELLI/GTS23
METZELER/FEELFREE
Pneu de trás:
Tamanho:
140/70-14 M/C 68P - 68S
Fabricante/modelo:
MICHELIN/GOLD STANDARD
MICHELIN/CITY GRIP
PIRELLI/GTS24
METZELER/FEELFREE
MANUTENÇÃO PERIÓDICA E AJUSTES
6-19
6
39D-F819D-P0 4/11/09 20:19 Página 60

PAUM2061
Verificação da folga da
alavanca dos travões dianteiro
e traseiro
1. Folga da alavanca do travão
1. Folga da alavanca do travão
A folga da alavanca do travão deverá
medir 3,0-5,0 mm (0,12-0,20 in) como
ilustrado. Verifique periodicamente a folgada alavanca do travão e, se necessário,
solicite a um concessionário Yamaha que
verifique o sistema de travagem.
PWA10641
Uma folga incorrecta da alavanca do
travão indica uma condição perigosa
no sistema de travagem. Não utilize o
veículo até que o sistema de travagem
tenha sido verificado ou reparado por
um concessionário Yamaha.
PAU22392
Verificação das pastilhas dos
travões da frente e de trás
Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU22430
Pastilhas do travão da frente
1. Ranhura do indicador de desgaste
Cada uma das pastilhas do travão da
frente está equipada com ranhuras indi-
cadoras de desgaste, que lhe permitem
verificar o desgaste da pastilha do travão
sem ter de desmontar o travão. Para veri-
ficar o desgaste da pastilha do travão,
verifique as ranhuras indicadoras do des-
gaste. Caso uma pastilha do travão se
tenha gasto até ao ponto em que as ran-
AVISO
MANUTENÇÃO PERIÓDICA E AJUSTES
6-20
6
39D-F819D-P0 4/11/09 20:19 Página 61

huras indicadoras de desgaste tenham
quase desaparecido, solicite a um con-
cessionário Yamaha que substitua as pas-
tilhas do travão como um conjunto.
PAU22510
Pastilhas do travão de trás
1. Espessura do revestimento
O travão traseiro está equipado com um
tampão de verificação, o qual, se for
removido, permite-lhe verificar o desgas-
te da pastilha do travão sem ter de des-
montar o travão. Se a espessura do
revestimento for inferior a 0,8 mm (0,03
in), solicite a um concessionário Yamaha
que substitua as pastilhas dos travões no
seu conjunto.
PAU22580
Verificação do nível de líquido
dos travões
Travão dianteiro
1. Marca do nível mínimo
Travão traseiro
1. Marca do nível mínimo
Um nível insuficiente de líquido dos
travões poderá permitir a entrada de ar no
sistema de travagem, podendo torná-lo
ineficaz.
Antes de conduzir, verifique se o líquido
dos travões se encontra acima da marca
do nível mínimo e reabasteça se necessá-
rio. Um nível reduzido de líquido dos
travões poderá indicar que as pastilhas
do travão estão gastas e/ou fuga no sis-
tema de travagem. Caso o nível de líquido
dos travões esteja baixo, não se esqueça
de verificar se as pastilhas do travão
estão gastas e se existem fugas no siste-
ma de travagem.
Cumpra as seguintes precauções:
Ao verificar o nível de líquido, certifi-
que-se de que o topo do reservatório
de líquido dos travões está equilibra-
do.
Utilize apenas líquido dos travões da
qualidade recomendada, caso con-
trário, os vedantes em borracha
poderão deteriorar-se, provocando
fugas e uma má travagem.
Líquido dos travões
recomendado:
DOT 4
MANUTENÇÃO PERIÓDICA E AJUSTES
6-21
6
39D-F819D-P0 4/11/09 20:19 Página 62

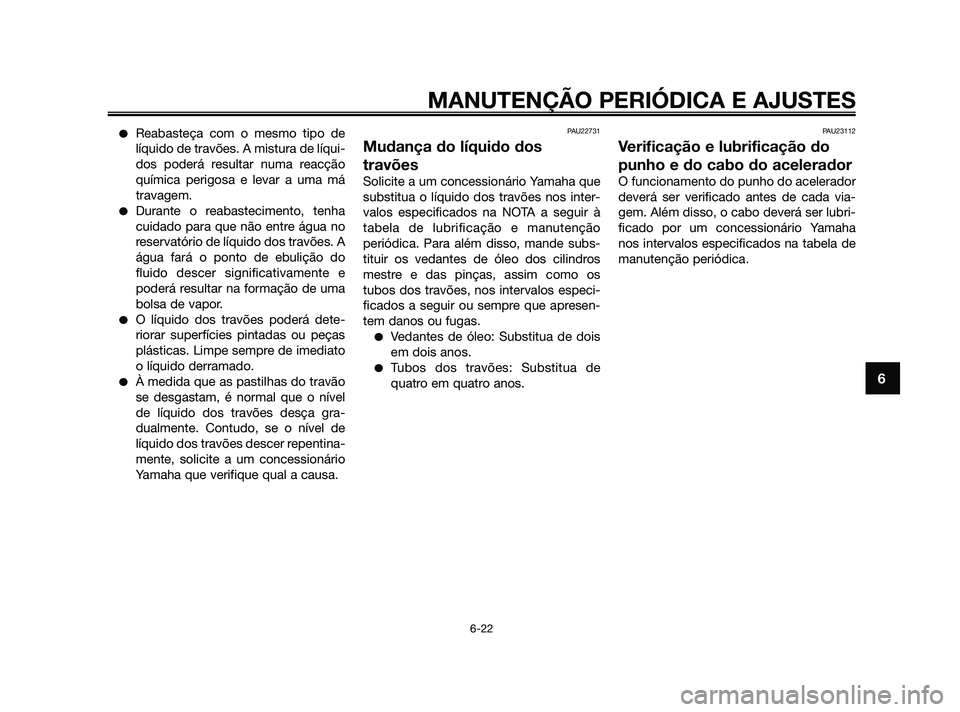

Reabasteça com o mesmo tipo de
líquido de travões. A mistura de líqui-
dos poderá resultar numa reacção
química perigosa e levar a uma má
travagem.
Durante o reabastecimento, tenha
cuidado para que não entre água no
reservatório de líquido dos travões. A
água fará o ponto de ebulição do
fluido descer significativamente e
poderá resultar na formação de uma
bolsa de vapor.
O líquido dos travões poderá dete-
riorar superfícies pintadas ou peças
plásticas. Limpe sempre de imediato
o líquido derramado.
À medida que as pastilhas do travão
se desgastam, é normal que o nível
de líquido dos travões desça gra-
dualmente. Contudo, se o nível de
líquido dos travões descer repentina-
mente, solicite a um concessionário
Yamaha que verifique qual a causa.
PAU22731
Mudança do líquido dos
travões
Solicite a um concessionário Yamaha que
substitua o líquido dos travões nos inter-
valos especificados na NOTA a seguir à
tabela de lubrificação e manutenção
periódica. Para além disso, mande subs-
tituir os vedantes de óleo dos cilindros
mestre e das pinças, assim como os
tubos dos travões, nos intervalos especi-
ficados a seguir ou sempre que apresen-
tem danos ou fugas.
Vedantes de óleo: Substitua de dois
em dois anos.
Tubos dos travões: Substitua de
quatro em quatro anos.
PAU23112
Verificação e lubrificação do
punho e do cabo do acelerador
O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubri-
ficado por um concessionário Yamaha
nos intervalos especificados na tabela de
manutenção periódica.
MANUTENÇÃO PERIÓDICA E AJUSTES
6-22
6
39D-F819D-P0 4/11/09 20:19 Página 63

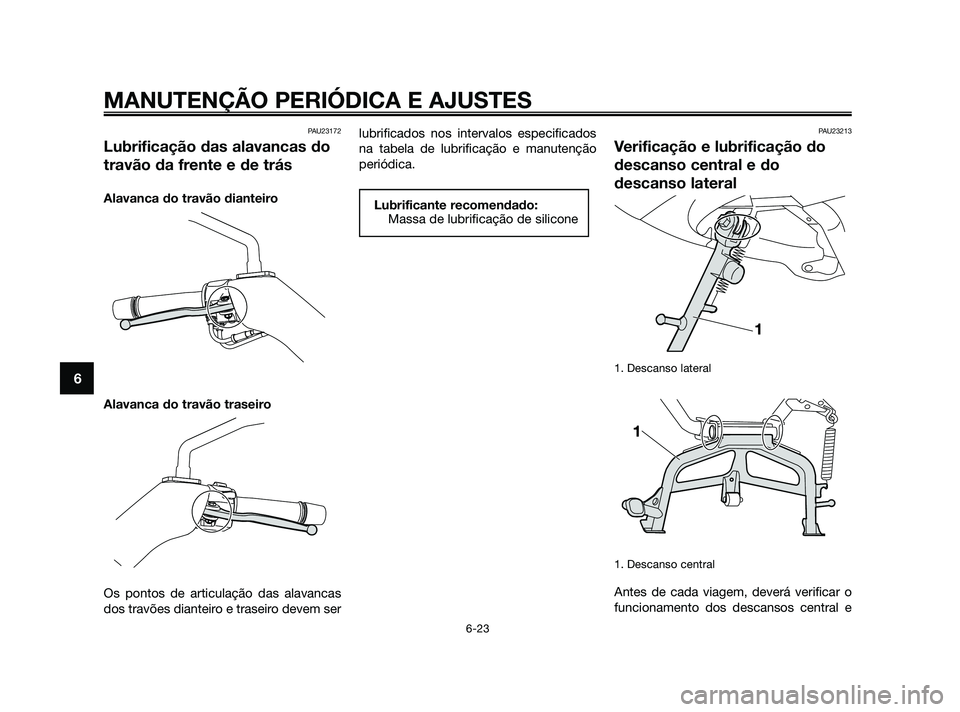

PAU23172
Lubrificação das alavancas do
travão da frente e de trás
Alavanca do travão dianteiro
Alavanca do travão traseiro
Os pontos de articulação das alavancas
dos travões dianteiro e traseiro devem serlubrificados nos intervalos especificados
na tabela de lubrificação e manutenção
periódica.
PAU23213
Verificação e lubrificação do
descanso central e do
descanso lateral
1. Descanso lateral
1. Descanso central
Antes de cada viagem, deverá verificar o
funcionamento dos descansos central e
Lubrificante recomendado:
Massa de lubrificação de silicone
MANUTENÇÃO PERIÓDICA E AJUSTES
6-23
6
39D-F819D-P0 4/11/09 20:19 Página 64
