2010 YAMAHA XMAX 125 Manual de utilização (in Portuguese)

Sobreaquecimento do motorPWA10400
Não retire a tampa do radiador enquanto o motor e o radiador estiverem quentes. O fluido muito quente e o vapor
podem ser expelidos sob pressão, podendo provocar graves ferimentos. Não se esqueça de aguardar até que o motor
tenha arrefecido.
Depois de retirar o parafuso retentor da tampa do radiador, coloque um pedaço de pano espesso, tal como uma toal-
ha, sobre a tampa do radiador, e depois rode lentamente a tampa no sentido contrário ao dos ponteiros do relógio até
esta parar para permitir o escape de qualquer pressão residual. Quando o ruído sibilante parar, prima a tampa enquan-
to a roda no sentido contrário ao dos ponteiros do relógio e, de seguida, retire a tampa.
NOTA
Caso não tenha líquido refrigerante, pode utilizar temporariamente água da torneira, desde que seja substituída pelo líquido refrige-
rante recomendado logo que possível.
Aguarde que o
motor arrefeça.Verifique o nível de refrigerante
no reservatório e no radiador.
O nível de refrigerante está OK.
O nível de refrigerante está
baixo. Verifique se o
sistema de refrigeração
tem fugas.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refrigeração.
Adicione líquido refrigerante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.
Há fuga.
Não há fuga.
AVISO
MANUTENÇÃO PERIÓDICA E AJUSTES
6-32
6
39D-F819D-P0 4/11/09 20:19 Página 73

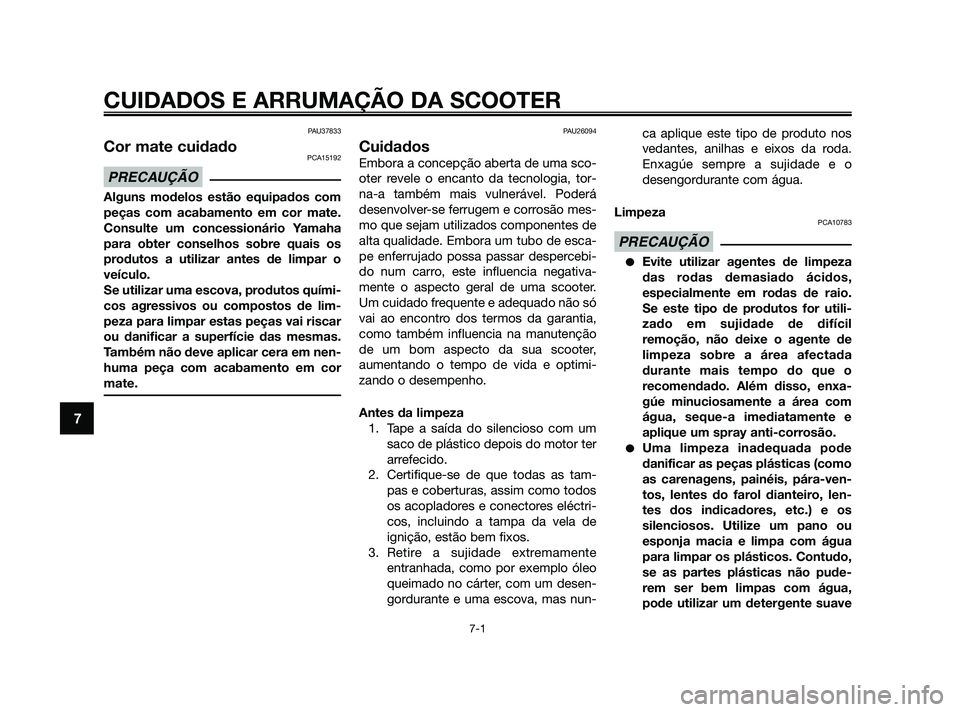

PAU37833
Cor mate cuidadoPCA15192
Alguns modelos estão equipados com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar antes de limpar o
veículo.
Se utilizar uma escova, produtos quími-
cos agressivos ou compostos de lim-
peza para limpar estas peças vai riscar
ou danificar a superfície das mesmas.
Também não deve aplicar cera em nen-
huma peça com acabamento em cor
mate.
PAU26094
Cuidados
Embora a concepção aberta de uma sco-
oter revele o encanto da tecnologia, tor-
na-a também mais vulnerável. Poderá
desenvolver-se ferrugem e corrosão mes-
mo que sejam utilizados componentes de
alta qualidade. Embora um tubo de esca-
pe enferrujado possa passar despercebi-
do num carro, este influencia negativa-
mente o aspecto geral de uma scooter.
Um cuidado frequente e adequado não só
vai ao encontro dos termos da garantia,
como também influencia na manutenção
de um bom aspecto da sua scooter,
aumentando o tempo de vida e optimi-
zando o desempenho.
Antes da limpeza
1. Tape a saída do silencioso com um
saco de plástico depois do motor ter
arrefecido.
2. Certifique-se de que todas as tam-
pas e coberturas, assim como todos
os acopladores e conectores eléctri-
cos, incluindo a tampa da vela de
ignição, estão bem fixos.
3. Retire a sujidade extremamente
entranhada, como por exemplo óleo
queimado no cárter, com um desen-
gordurante e uma escova, mas nun-ca aplique este tipo de produto nos
vedantes, anilhas e eixos da roda.
Enxagúe sempre a sujidade e o
desengordurante com água.
Limpeza
PCA10783
Evite utilizar agentes de limpeza
das rodas demasiado ácidos,
especialmente em rodas de raio.
Se este tipo de produtos for utili-
zado em sujidade de difícil
remoção, não deixe o agente de
limpeza sobre a área afectada
durante mais tempo do que o
recomendado. Além disso, enxa-
gúe minuciosamente a área com
água, seque-a imediatamente e
aplique um spray anti-corrosão.
Uma limpeza inadequada pode
danificar as peças plásticas (como
as carenagens, painéis, pára-ven-
tos, lentes do farol dianteiro, len-
tes dos indicadores, etc.) e os
silenciosos. Utilize um pano ou
esponja macia e limpa com água
para limpar os plásticos. Contudo,
se as partes plásticas não pude-
rem ser bem limpas com água,
pode utilizar um detergente suave
PRECAUÇÃO
PRECAUÇÃO
CUIDADOS E ARRUMAÇÃO DA SCOOTER
7-1
7
39D-F819D-P0 4/11/09 20:19 Página 74

diluído na água. Enxagúe bem
todos os resíduos de detergente
usando bastante água, uma vez
que o mesmo é prejudicial para os
plásticos.
Não utilize nenhum produto quími-
co forte nas peças em plástico.
Evite utilizar panos ou esponjas
que tenham estado em contacto
com produtos de limpeza fortes ou
abrasivos, solvente ou diluente,
combustível (gasolina), produtos
anti-ferrugem ou de remoção da
ferrugem, líquido dos travões,
anti-congelante ou electrólito.
Não utilize sistemas de lavagem a
alta pressão ou dispositivos de
limpeza a jacto de vapor, uma vez
que podem causar infiltração de
água e deterioração nas seguintes
zonas: vedantes (dos rolamentos
da roda e do braço oscilante, for-
quilha e travões), componentes
eléctricos (acopladores, conecto-
res, instrumentos, interruptores e
luzes), tubos de respiração e res-
piradouros.
Para as scooters equipadas com
pára-vento: Não utilize produtos
de limpeza fortes ou esponjas
duras, uma vez que podem causarperda de cor ou riscos. Alguns
compostos de limpeza para plásti-
cos podem deixar riscos no pára-
vento. Teste o produto numa
pequena parte oculta do pára-ven-
to, para se assegurar de que não
deixa ficar marcas. Se o pára-ven-
to ficar riscado, utilize um com-
posto de polimento de qualidade
para plástico após a lavagem.
Após a utilização normal
Retire a sujidade com água morna, um
detergente suave e uma esponja macia
limpa e, finalmente, enxagúe totalmente
com água limpa. Utilize uma escova de
dentes ou uma escova para limpar garra-
fas nas áreas de difícil acesso. A sujidade
de difícil remoção e os insectos serão
facilmente removidos se a área for cober-
ta por um pano húmido durante alguns
minutos antes de fazer a limpeza.
Após a condução do veículo à chuva, per
-
to do mar ou em estradas nas quais foi
espalhado sal
Uma vez que o sal do mar ou o sal espal-
hado nas estradas durante o Inverno é
extremamente corrosivo quando mistura-
do com água, realize os passos a seguir
explicados após cada viagem à chuva,perto do mar ou em estradas nas quais foi
espalhado sal.
NOTA
O sal espalhado nas estradas durante o
Inverno, poderá permanecer no piso até à
Primavera.
1. Limpe a scooter com água fria e um
detergente suave, depois de o motor
ter arrefecido. PRECAUÇÃO:Não
utilize água morna pois esta
aumenta a acção corrosiva do sal.
[PCA10791]
2. Aplique um spray anti-corrosão em
todas as superfícies metálicas,
incluindo as cromadas e niqueladas,
para evitar a corrosão.
Após a limpeza
1. Seque a scooter com uma camurça
ou um pano absorvente.
2. Utilize um produto de polir crómio
para dar brilho a peças de crómio,
alumínio e aço inoxidável, incluindo o
sistema de escape. (Mesmo a des-
coloração dos sistemas de escape
em aço inoxidável induzida termica-
mente pode ser removida através de
polimento.)
3. Para evitar a corrosão, é recomenda-
da a aplicação de um spray anti-
CUIDADOS E ARRUMAÇÃO DA SCOOTER
7-2
7
39D-F819D-P0 4/11/09 20:19 Página 75

corrosão em todas as superfícies
metálicas, incluindo as cromadas e
niqueladas.
4. Utilize um óleo em spray como pro-
duto de limpeza universal para remo-
ver qualquer sujidade remanescente.
5. Retoque pequenos danos na pintura
provocados por pedras, etc.
6. Encere todas as superfícies pinta-
das.
7. Deixe a scooter secar completamen-
te antes de a guardar ou tapar.
PWA10942
A presença de contaminantes nos
travões ou nos pneus pode provocar a
perda de controlo.
Certifique-se de que não existe
óleo ou cera nos travões ou nos
pneus. Caso necessário, limpe os
discos do travão e os revestimen-
tos do travão com um agente de
limpeza de discos do travão nor-
mal ou acetona, e lave os pneus
com água morna e um detergente
suave.
Antes de conduzir a scooter, teste
o desempenho dos travões e o
comportamento nas curvas.
PCA10800
Aplique óleo em spray ou cera
com moderação e certifique-se de
que limpa qualquer excesso.
Nunca aplique óleo nem cera em
peças de borracha e plástico, tra-
te-as com um produto de trata-
mento adequado.
Evite utilizar compostos de poli-
mento abrasivos, pois estes des-
gastam a pintura.
NOTA
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar.
As lavagens, o tempo de chuva ou
os climas húmidos podem causar o
embaciamento da lente do farol
dianteiro. Ligar o farol dianteiro
durante um pequeno período de
tempo ajudará a remover a humida-
de da lente.
PAU36561
Armazenagem
Curto prazo
Guarde sempre a sua scooter num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para a proteger do pó.
PCA10820
Guardar a scooter num comparti-
mento com fraca ventilação ou
tapá-la com um oleado, enquanto
esta se encontra ainda molhada,
permitirá a infiltração de água e
humidade, o que provocará o apa-
recimento de ferrugem.
Para prevenir a corrosão, evite
caves húmidas, estábulos (devido
à presença de amónia) e áreas
onde estejam armazenados quími-
cos fortes.
Longo prazo
Antes de guardar a sua scooter durante
vários meses:
1. Siga todas as instruções da secção
“Cuidados” deste capítulo.
2. Encha o depósito de combustível e
adicione estabilizador de combustí-
vel (se disponível) para evitar que o
PRECAUÇÃO
PRECAUÇÃO
AVISO
CUIDADOS E ARRUMAÇÃO DA SCOOTER
7-3
7
39D-F819D-P0 4/11/09 20:19 Página 76

depósito enferruje e que o combustí-
vel se deteriore.
3. Execute os passos que se seguem
para proteger o cilindro, os anéis do
pistão, etc. da corrosão.
a. Retire a tampa da vela de ignição
e a vela.
b. Verta uma colher de chá de óleo
do motor na cavidade da vela de
ignição.
c. Coloque a tampa da vela de
ignição na respectiva vela e
coloque a vela na cabeça de
cilindros de modo a que os eléc-
trodos fiquem ligados à terra.
(Isto limitará a produção de faís-
cas durante o passo seguinte.)
d. Coloque várias vezes o motor
em funcionamento, utilizando o
motor de arranque. (Esta acção
revestirá a parede do cilindro
com óleo.)
e. Retire a tampa da vela de ignição
e, de seguida, instale a vela de
ignição e a respectiva tampa.
AVISO! Para evitar danos ou
ferimentos provocados por
faíscas, certifique-se de que
liga os eléctrodos da vela de
ignição à terra enquanto liga o
motor.
[PWA10951]
4. Lubrifique todos os cabos de contro-
lo e pontos articulados de todas as
alavancas e pedais, assim como do
descanso lateral/descanso central.
5. Verifique e, se necessário, corrija a
pressão de ar do pneu, e finalmente
levante a scooter de modo a que
ambas as rodas fiquem fora do chão.
Como alternativa, rode um pouco as
rodas todos os meses para evitar
que os pneus se degradem num
determinado ponto.
6. Tape a saída do silencioso com um
saco de plástico para evitar a entra-
da de humidade.
7. Retire a bateria e carregue-a total-
mente. Guarde-a num local fresco e
seco e carregue-a uma vez por mês.
Não guarde a bateria num local
excessivamente frio ou quente
[menos de 0 °C (30 °F) ou mais de 30
°C (90 °F)]. Para obter mais infor-
mações relativamente ao acondicio-
namento da bateria, consulte a pági-
na 6-25.
NOTA
Antes de guardar a scooter, deverá fazer
todas as reparações necessárias.
CUIDADOS E ARRUMAÇÃO DA SCOOTER
7-4
7
39D-F819D-P0 4/11/09 20:19 Página 77

Dimensões:Comprimento total:
2.201 mm (86,7 in)
Largura total:
776 mm (30,6 in)
Altura total:
1.337 mm (52,6 in)
Altura do assento:
792 mm (31,2 in)
Distância entre os eixos:
1.545 mm (60,8 in)
Distância mínima do chão:
134 mm (5,30 in)
Raio de viragem mínimo:
1.805 mm (71,1 in)
Peso:Com óleo e combustível:
171,6 kg (378 lb)
Motor:Tipo:
Arrefecido por circulação de líquido a
quatro tempos, um veio de excêntrico em
cada cabeça (SOHC)
Disposição do cilindro:
1 cilindro inclinado para a frente
Cilindrada:
124 cm
3
Diâmetro x curso:
52,0 x 58,6 mm (2,05 x 2,31 in)
Relação de compressão:
11,20 :1
Sistema de arranque:
Arrancador eléctricoSistema de lubrificação:
Cárter húmido
Óleo de motor:Tipo:
SAE 10W-30 ou SAE 10W-40 ou SAE
15W-40 ou SAE 20W-40 ou SAE 20W-50
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, nor-
ma JASO MA
Quantidade de óleo de motor:Sem substituição do elemento do filtro de
óleo:
1,40 L (1,48 US qt, 1,23 Imp.qt)
Com substituição do elemento do filtro de
óleo:
1,50 L (1,59 US qt, 1,32 Imp.qt)
Óleo da transmissão final:Tipo:
Óleo para motores SAE 10W-30 tipo SE
Quantidade:
0,21 L (0,22 US qt, 0,18 Imp.qt)
Sistema de refrigeração:Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0,25 L (0,26 US qt, 0,22 Imp.qt)
Capacidade do radiador (incluindo todas as
vias):
1,00 L (1,06 US qt, 0,88 Imp.qt)
Filtro de ar:Elemento do filtro de ar:
Elemento de papel revestido a óleo
Combustível:Combustível recomendado:
Apenas gasolina sem chumbo normalCapacidade do depósito de combustível:
12,5 L (3,30 US gal, 2,75 Imp.gal)
Volume da reserva de combustível:
1,7 L (0,45 US gal, 0,37 Imp.gal)
Injecção de combustível:
Corpo do acelerador:
Marca da identificação:
1B91 00
Fabricante:
AISAN
Vela(s) de ignição:Fabricante/modelo:
NGK/CPR9EA-9
Distância do eléctrodo da vela de ignição:
0,8–0,9 mm (0,031–0,035 in)
Embraiagem:Tipo de embraiagem:
A seco, centrífuga automática
Transmissão:Sistema primário de redução:
Engrenagem helicoidal
Relação primária de redução:
41/14 (2,929)
Sistema secundário de redução:
Engrenagem helicoidal
Relação secundária de redução:
44/13 (3,385)
Tipo de transmissão:
Automática com correia em V
Operação:
Tipo automática centrífuga
Quadro:Tipo de quadro:
Quadro tubular em aço
ESPECIFICAÇÕES
8-1
8
39D-F819D-P0 4/11/09 20:19 Página 78

Ângulo de avanço:
28,0 grau
Cauda:
100,0 mm (3,94 in)
Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão:
120/70-15 M/C 56P - 56S
Fabricante/modelo:
MICHELIN/GOLD STANDARD
Fabricante/modelo:
MICHELIN/CITY GRIP
Fabricante/modelo:
PIRELLI/GTS23
Fabricante/modelo:
METZELER/FEELFREE
Pneu traseiro:Tipo:
Sem câmara de ar
Dimensão:
140/70-14 M/C 68P - 68S
Fabricante/modelo:
MICHELIN/GOLD STANDARD
Fabricante/modelo:
MICHELIN/CITY GRIP
Fabricante/modelo:
PIRELLI/GTS24
Fabricante/modelo:
METZELER/FEELFREE
Carga:Carga máxima:
186 kg (410 lb)
Pressão de ar do pneu (medida com
pneus frios):
Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
190 kPa (1,90 kgf/cm
2, 28 psi, 1,90 bar)
Traseiro:
220 kPa (2,20 kgf/cm
2, 32 psi, 2,20 bar)
Condição de carga:
90 kg - Carga máxima
Dianteiro:
210 kPa (2,10 kgf/cm
2, 30 psi, 2,10 bar)
Traseiro:
250 kPa (2,50 kgf/cm
2, 36 psi, 2,50 bar)
Roda dianteira:Tipo de roda:
Roda de liga
Dimensão do aro:
15 x MT3,5
Roda traseira:Tipo de roda:
Roda de liga
Dimensão do aro:
14 x MT3,75
Travão dianteiro:Tipo:
Travão de disco
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4
Travão traseiro:Tipo:
Travão de discoOperação:
Accionamento com a mão esquerda
Líquido recomendado:
DOT 4
Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
110,0 mm (4,33 in)
Suspensão traseira:Tipo:
Oscilação da unidade
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
95,0 mm (3,74 in)
Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada (digital)
Sistema de carregamento:
Magneto de C.A.
Bateria:Modelo:
GTX9-BS
Voltagem, capacidade:
12 V, 8,0 Ah
Farol dianteiro:Tipo de lâmpada:
Lâmpada de halogénio
ESPECIFICAÇÕES
8-2
8
39D-F819D-P0 4/11/09 20:19 Página 79

Voltagem, consumo em watts x
quantidade das lâmpadas:
Farol de baixos:
12 V, 55,0 W x 1
Farol de máximos:
12 V, 55,0 W x 1
Luz do travão/farolim traseiro:
12 V, 5,0 W/21,0 W x 2
Sinal de mudança de direcção dianteiro:
12 V, 10,0 W x 2
Sinal de mudança de direcção traseiro:
12 V, 10,0 W x 2
Mínimos:
12 V, 5,0 W x 2
Luz da chapa de matrícula:
12 V, 5,0 W x 1
Iluminação do contador:
12 V, 2,0 W x 3
Indicador luminoso de máximos:
12 V, 1,4 W x 1
Indicador luminoso de mudança de
direcção:
12 V, 1,4 W x 2
Luz de advertência de problema no motor:
12 V, 1,4 W x 1
Indicador luminoso do sistema imobilizador:
LED
Fusíveis:Fusível principal:
30,0 A
Fusível do farol dianteiro:
15,0 A
Fusível do sistema de sinalização:
10,0 AFusível da ignição:
10,0 A
Fusível da ventoinha do radiador:
7,5 A
Fusível da luz de perigo:
10,0 A
Fusível da ECU:
5,0 A
Fusível de reserva:
5,0 A
ESPECIFICAÇÕES
8-3
8
39D-F819D-P0 4/11/09 20:19 Página 80
