REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-20
6
GAU21382
Gaszugspiel kontrollieren Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
GAU21401
Ventilspiel Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU21772
Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10501
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.

Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.


Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-
passt werden.
1. Spiel des Gaszugs
U1CWG0G0.book Page 20 Thursday, September 10, 2009 10:03 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-21
6
WARNUNG
GWA10511
Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahrzeug
kann Unfälle verursachen.

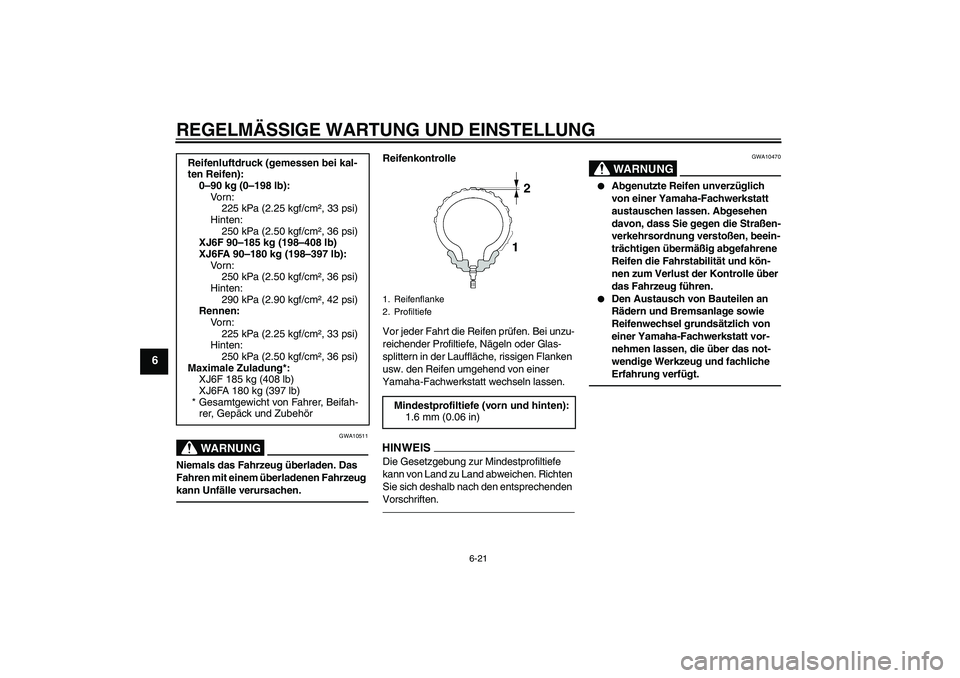

Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
WARNUNG
GWA10470


Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.


Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einer Yamaha-Fachwerkstatt vor-
nehmen lassen, die über das not-
wendige Werkzeug und fachliche
Erfahrung verfügt.
Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vo r n :
225 kPa (2.25 kgf/cm², 33 psi)
Hinten:
250 kPa (2.50 kgf/cm², 36 psi)
XJ6F 90–185 kg (198–408 lb)
XJ6FA 90–180 kg (198–397 lb):
Vo r n :
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vo r n :
225 kPa (2.25 kgf/cm², 33 psi)
Hinten:
250 kPa (2.50 kgf/cm², 36 psi)
Maximale Zuladung*:
XJ6F 185 kg (408 lb)
XJ6FA 180 kg (397 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
1. Reifenflanke
2. ProfiltiefeMindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
U1CWG0G0.book Page 21 Thursday, September 10, 2009 10:03 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-22
6

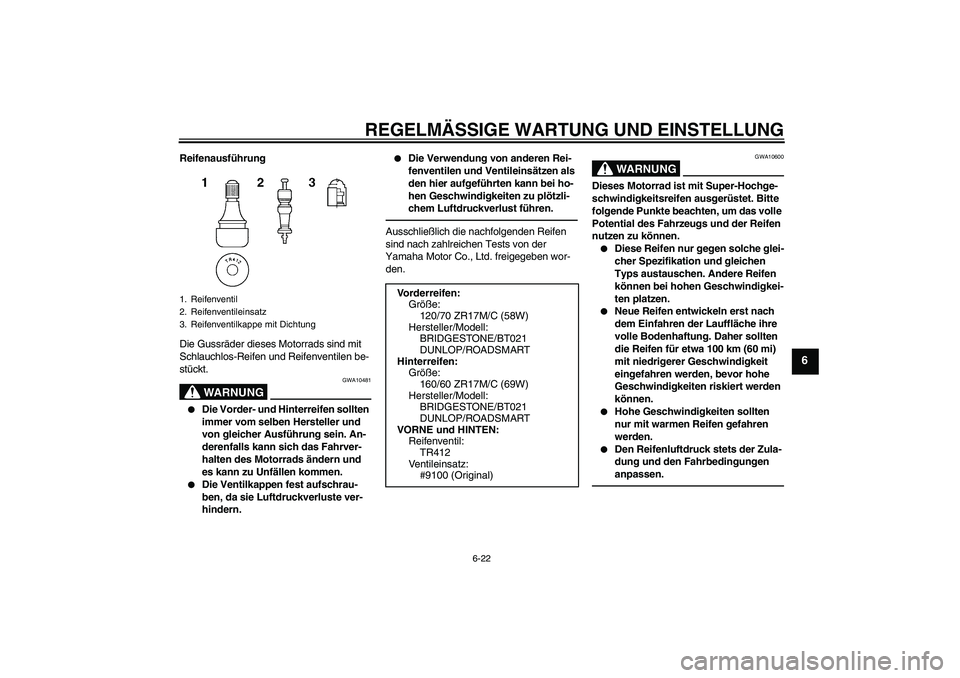

Reifenausführung
Die Gussräder dieses Motorrads sind mit
Schlauchlos-Reifen und Reifenventilen be-
stückt.
WARNUNG
GWA10481


Die Vorder- und Hinterreifen sollten
immer vom selben Hersteller und
von gleicher Ausführung sein. An-
derenfalls kann sich das Fahrver-
halten des Motorrads ändern und
es kann zu Unfällen kommen.


Die Ventilkappen fest aufschrau-
ben, da sie Luftdruckverluste ver-
hindern.


Die Verwendung von anderen Rei-
fenventilen und Ventileinsätzen als
den hier aufgeführten kann bei ho-
hen Geschwindigkeiten zu plötzli-
chem Luftdruckverlust führen.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor Co., Ltd. freigegeben wor-
den.
WARNUNG
GWA10600
Dieses Motorrad ist mit Super-Hochge-
schwindigkeitsreifen ausgerüstet. Bitte
folgende Punkte beachten, um das volle
Potential des Fahrzeugs und der Reifen
nutzen zu können.

Diese Reifen nur gegen solche glei-
cher Spezifikation und gleichen
Typs austauschen. Andere Reifen
können bei hohen Geschwindigkei-
ten platzen.


Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bodenhaftung. Daher sollten
die Reifen für etwa 100 km (60 mi)
mit niedrigerer Geschwindigkeit
eingefahren werden, bevor hohe
Geschwindigkeiten riskiert werden
können.


Hohe Geschwindigkeiten sollten
nur mit warmen Reifen gefahren
werden.


Den Reifenluftdruck stets der Zula-
dung und den Fahrbedingungen
anpassen.
1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
Vorderreifen:
Größe:
120/70 ZR17M/C (58W)
Hersteller/Modell:
BRIDGESTONE/BT021
DUNLOP/ROADSMART
Hinterreifen:
Größe:
160/60 ZR17M/C (69W)
Hersteller/Modell:
BRIDGESTONE/BT021
DUNLOP/ROADSMART
VORNE und HINTEN:
Reifenventil:
TR412
Ventileinsatz:
#9100 (Original)
U1CWG0G0.book Page 22 Thursday, September 10, 2009 10:03 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
6
GAU21960
Gussräder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.

Räder und Reifen vor jeder Fahrt auf
Risse, Schnitte u. ä. untersuchen, die
Felgen auf Verzug und andere Be-
schädigungen prüfen. Bei Mängeln an
Reifen oder Rädern das Rad von einer
Yamaha-Fachwerkstatt ersetzen las-
sen. Selbst kleinste Reparaturen an
Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Ver-
formte oder eingerissene Felgen müs-
sen ausgetauscht werden.


Nach dem Austausch von Felgen
und/oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.


Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optimalen
Eigenschaften entwickeln kann, muss
seine Lauffläche vorsichtig eingefah-
ren werden.
GAU47390

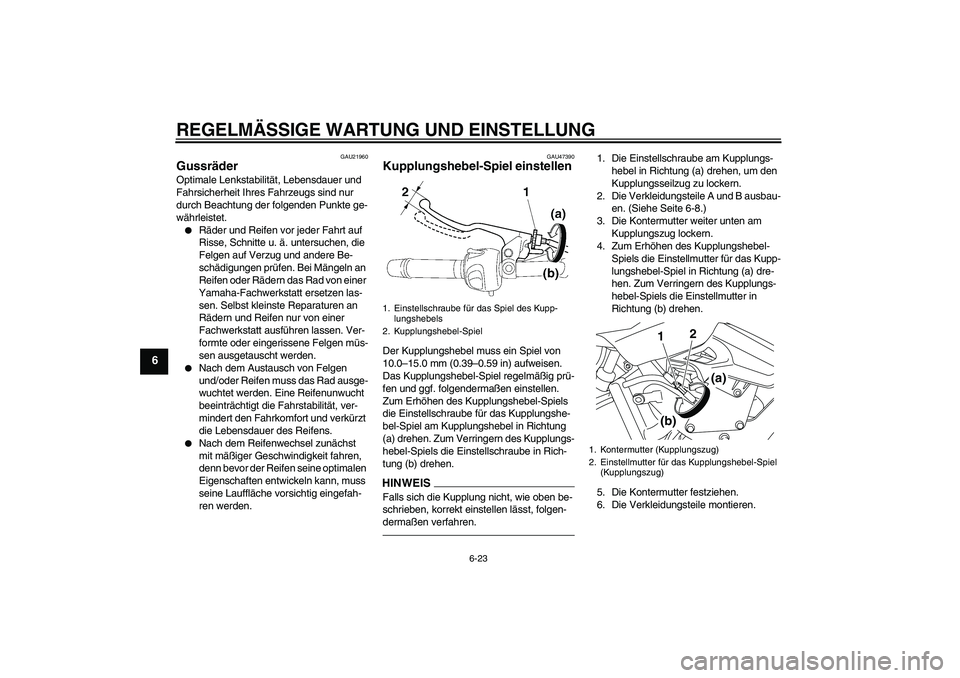

Kupplungshebel-Spiel einstellen Der Kupplungshebel muss ein Spiel von
10.0–15.0 mm (0.39–0.59 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Kupplungshebel-Spiels
die Einstellschraube für das Kupplungshe-
bel-Spiel am Kupplungshebel in Richtung
(a) drehen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellschraube in Rich-
tung (b) drehen.HINWEISFalls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen lässt, folgen-
dermaßen verfahren.
1. Die Einstellschraube am Kupplungs-
hebel in Richtung (a) drehen, um den
Kupplungsseilzug zu lockern.
2. Die Verkleidungsteile A und B ausbau-
en. (Siehe Seite 6-8.)
3. Die Kontermutter weiter unten am
Kupplungszug lockern.
4. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellmutter für das Kupp-
lungshebel-Spiel in Richtung (a) dre-
hen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellmutter in
Richtung (b) drehen.
5. Die Kontermutter festziehen.
6. Die Verkleidungsteile montieren.
1. Einstellschraube für das Spiel des Kupp-
lungshebels
2. Kupplungshebel-Spiel
1. Kontermutter (Kupplungszug)
2. Einstellmutter für das Kupplungshebel-Spiel
(Kupplungszug)
12
(a)
(b)
U1CWG0G0.book Page 23 Thursday, September 10, 2009 10:03 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-24
6
GAU22273

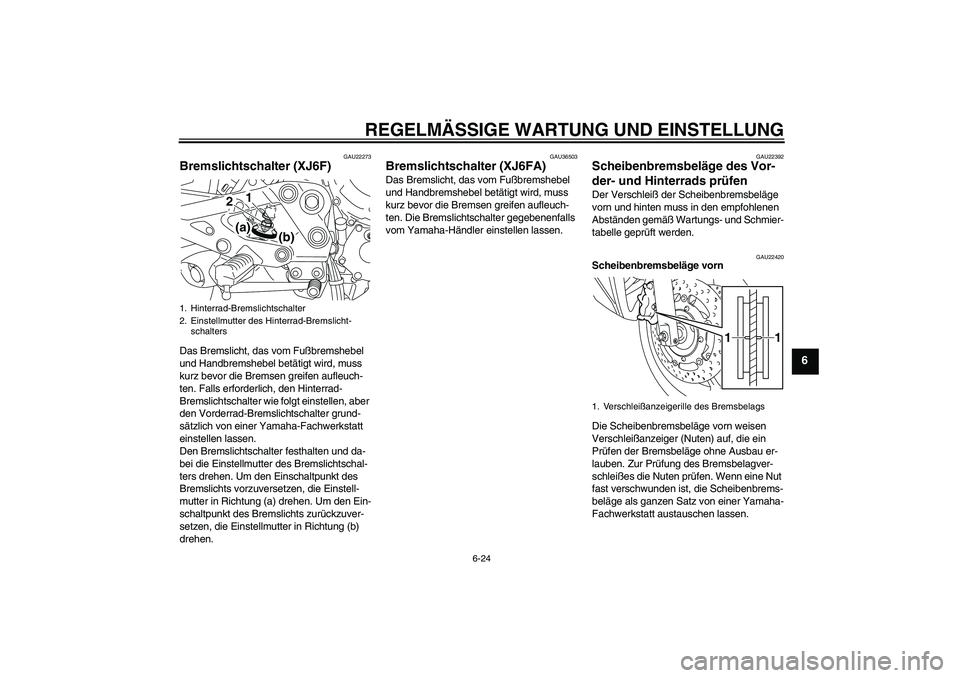

Bremslichtschalter (XJ6F)Das Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Falls erforderlich, den Hinterrad-
Bremslichtschalter wie folgt einstellen, aber
den Vorderrad-Bremslichtschalter grund-
sätzlich von einer Yamaha-Fachwerkstatt
einstellen lassen.
Den Bremslichtschalter festhalten und da-
bei die Einstellmutter des Bremslichtschal-
ters drehen. Um den Einschaltpunkt des
Bremslichts vorzuversetzen, die Einstell-
mutter in Richtung (a) drehen. Um den Ein-
schaltpunkt des Bremslichts zurückzuver-
setzen, die Einstellmutter in Richtung (b)
drehen.
GAU36503
Bremslichtschalter (XJ6FA)Das Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Die Bremslichtschalter gegebenenfalls
vom Yamaha-Händler einstellen lassen.
GAU22392
Scheibenbremsbeläge des Vor-
der- und Hinterrads prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden.
GAU22420
Scheibenbremsbeläge vorn
Die Scheibenbremsbeläge vorn weisen
Verschleißanzeiger (Nuten) auf, die ein
Prüfen der Bremsbeläge ohne Ausbau er-
lauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn eine Nut
fast verschwunden ist, die Scheibenbrems-
beläge als ganzen Satz von einer Yamaha-
Fachwerkstatt austauschen lassen.
1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-Bremslicht-
schalters
1
2(a)
(b)
1. Verschleißanzeigerille des Bremsbelags
1 1
U1CWG0G0.book Page 24 Thursday, September 10, 2009 10:03 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-25
6

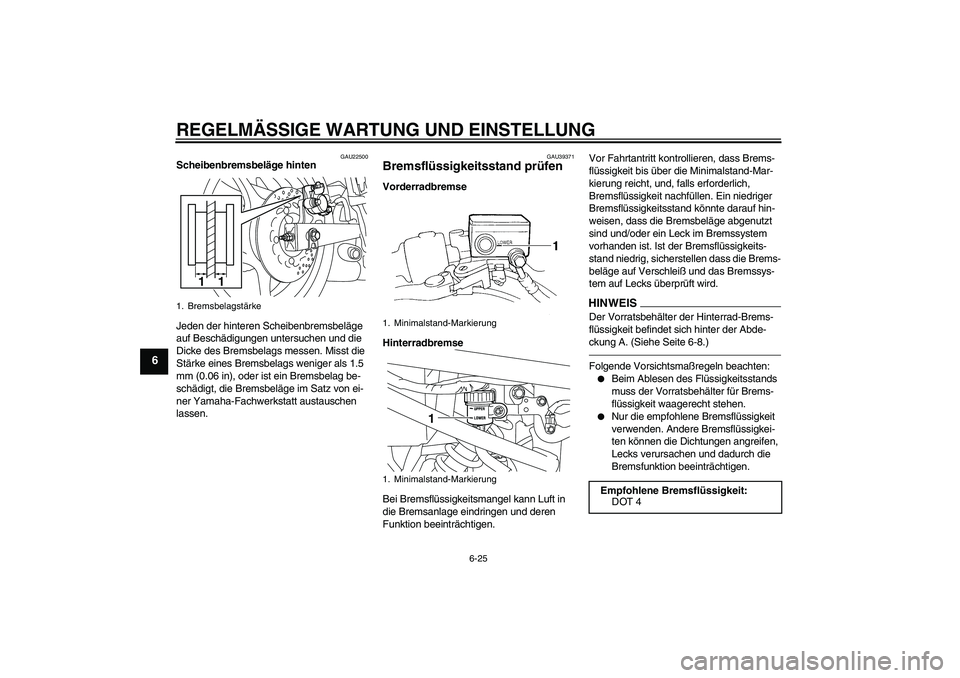

GAU22500
Scheibenbremsbeläge hinten
Jeden der hinteren Scheibenbremsbeläge
auf Beschädigungen untersuchen und die
Dicke des Bremsbelags messen. Misst die
Stärke eines Bremsbelags weniger als 1.5
mm (0.06 in), oder ist ein Bremsbelag be-
schädigt, die Bremsbeläge im Satz von ei-
ner Yamaha-Fachwerkstatt austauschen
lassen.
GAU39371
Bremsflüssigkeitsstand prüfen Vorderradbremse
Hinterradbremse
Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und deren
Funktion beeinträchtigen.Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, dass die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen dass die Brems-
beläge auf Verschleiß und das Bremssys-
tem auf Lecks überprüft wird.
HINWEI
S
Der Vorratsbehälter der Hinterrad-Brems-
flüssigkeit befindet sich hinter der Abde-
ckung A. (Siehe Seite 6-8.)Folgende Vorsichtsmaßregeln beachten:

Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter für Brems-
flüssigkeit waagerecht stehen.


Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Bremsfunktion beeinträchtigen.
1. Bremsbelagstärke
1 1
1. Minimalstand-Markierung
1. Minimalstand-Markierung
1
Empfohlene Bremsflüssigkeit:
DOT 4
U1CWG0G0.book Page 25 Thursday, September 10, 2009 10:03 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
6

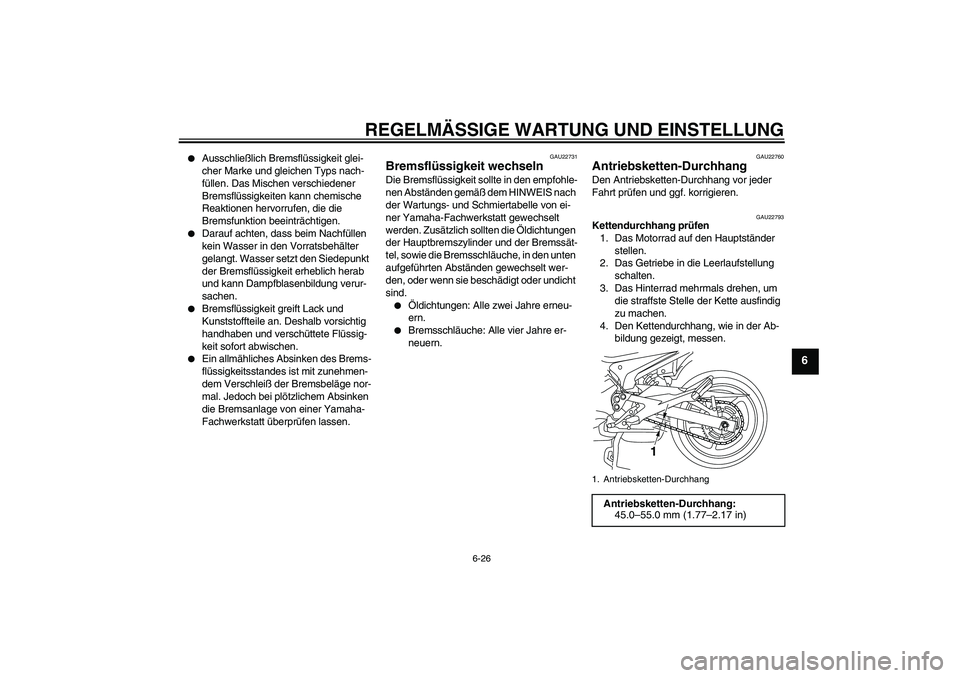

Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.


Darauf achten, dass beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.


Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.


Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal. Jedoch bei plötzlichem Absinken
die Bremsanlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22731
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß dem HINWEIS nach
der Wartungs- und Schmiertabelle von ei-
ner Yamaha-Fachwerkstatt gewechselt
werden. Zusätzlich sollten die Öldichtungen
der Hauptbremszylinder und der Bremssät-
tel, sowie die Bremsschläuche, in den unten
aufgeführten Abständen gewechselt wer-
den, oder wenn sie beschädigt oder undicht
sind.

Öldichtungen: Alle zwei Jahre erneu-
ern.


Bremsschläuche: Alle vier Jahre er-
neuern.
GAU22760
Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22793
Kettendurchhang prüfen
1. Das Motorrad auf den Hauptständer
stellen.
2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Hinterrad mehrmals drehen, um
die straffste Stelle der Kette ausfindig
zu machen.
4. Den Kettendurchhang, wie in der Ab-
bildung gezeigt, messen.1. Antriebsketten-Durchhang
Antriebsketten-Durchhang:
45.0–55.0 mm (1.77–2.17 in)
1
U1CWG0G0.book Page 26 Thursday, September 10, 2009 10:03 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
6

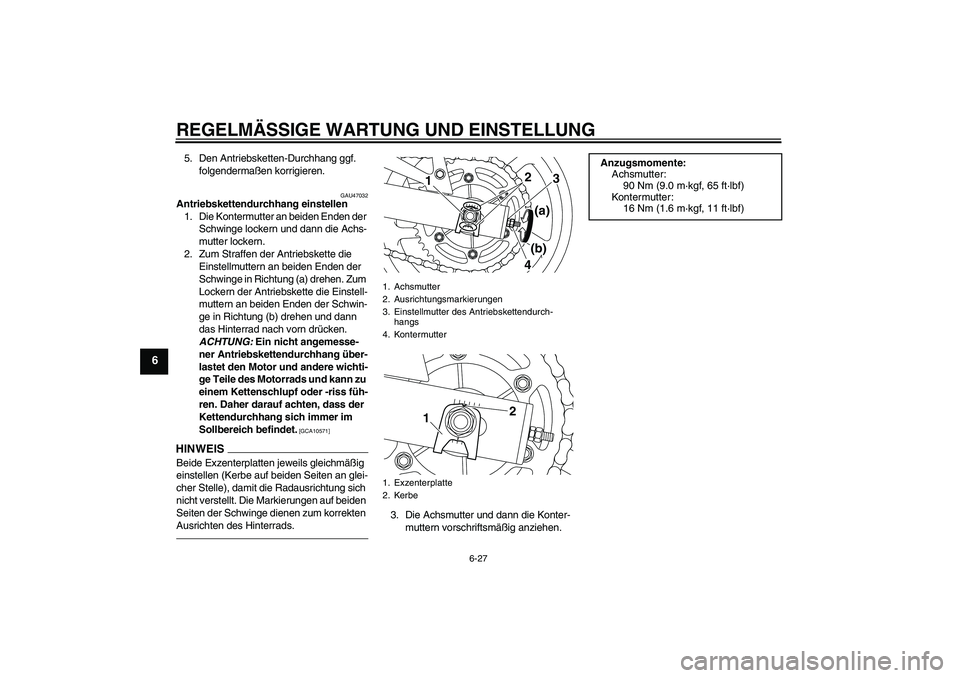

5. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU47032
Antriebskettendurchhang einstellen
1. Die Kontermutter an beiden Enden der
Schwinge lockern und dann die Achs-
mutter lockern.
2. Zum Straffen der Antriebskette die
Einstellmuttern an beiden Enden der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
muttern an beiden Enden der Schwin-
ge in Richtung (b) drehen und dann
das Hinterrad nach vorn drücken.
ACHTUNG: Ein nicht angemesse-
ner Antriebskettendurchhang über-
lastet den Motor und andere wichti-
ge Teile des Motorrads und kann zu
einem Kettenschlupf oder -riss füh-
ren. Daher darauf achten, dass der
Kettendurchhang sich immer im
Sollbereich befindet.
[GCA10571]
HINWEISBeide Exzenterplatten jeweils gleichmäßig
einstellen (Kerbe auf beiden Seiten an glei-
cher Stelle), damit die Radausrichtung sich
nicht verstellt. Die Markierungen auf beiden
Seiten der Schwinge dienen zum korrekten
Ausrichten des Hinterrads.
3. Die Achsmutter und dann die Konter-
muttern vorschriftsmäßig anziehen.1. Achsmutter
2. Ausrichtungsmarkierungen
3. Einstellmutter des Antriebskettendurch-
hangs
4. Kontermutter
1. Exzenterplatte
2. Kerbe
13
42(a)(b)
12
Anzugsmomente:
Achsmutter:
90 Nm (9.0 m·kgf, 65 ft·lbf)
Kontermutter:
16 Nm (1.6 m·kgf, 11 ft·lbf)
U1CWG0G0.book Page 27 Thursday, September 10, 2009 10:03 AM
