2010 YAMAHA XJ6F Betriebsanleitungen (in German)

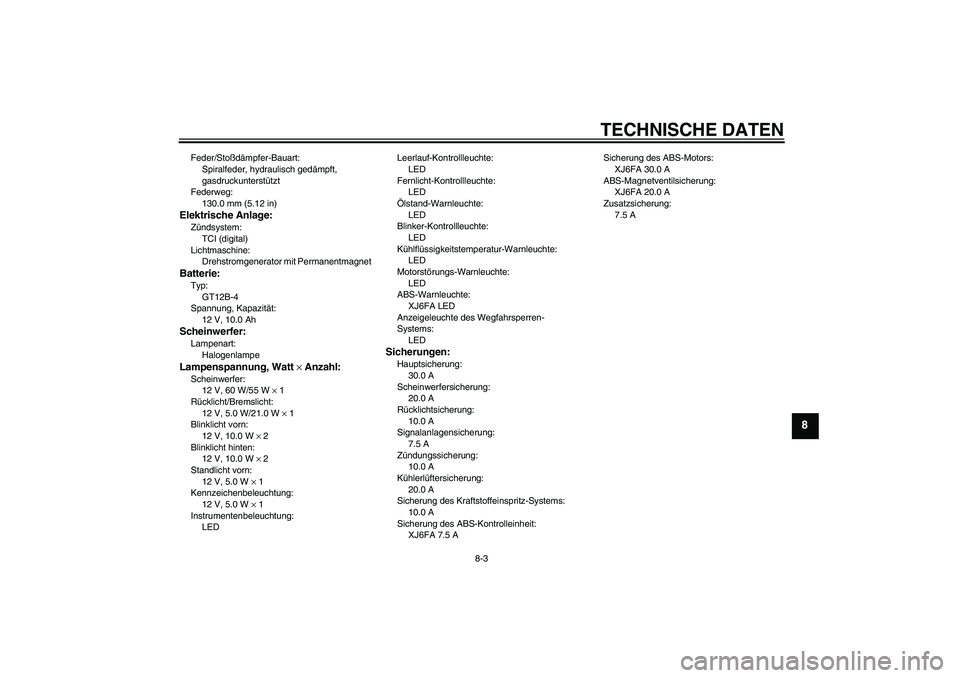

TECHNISCHE DATEN
8-3
8
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
130.0 mm (5.12 in)Elektrische Anlage:Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GT12B-4
Spannung, Kapazität:
12 V, 10.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55 W × 1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 1
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LEDLeerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte:
XJ6FA LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
30.0 A
Scheinwerfersicherung:
20.0 A
Rücklichtsicherung:
10.0 A
Signalanlagensicherung:
7.5 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
20.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit:
XJ6FA 7.5 ASicherung des ABS-Motors:
XJ6FA 30.0 A
ABS-Magnetventilsicherung:
XJ6FA 20.0 A
Zusatzsicherung:
7.5 A
U1CWG0G0.book Page 3 Thursday, September 10, 2009 10:03 AM

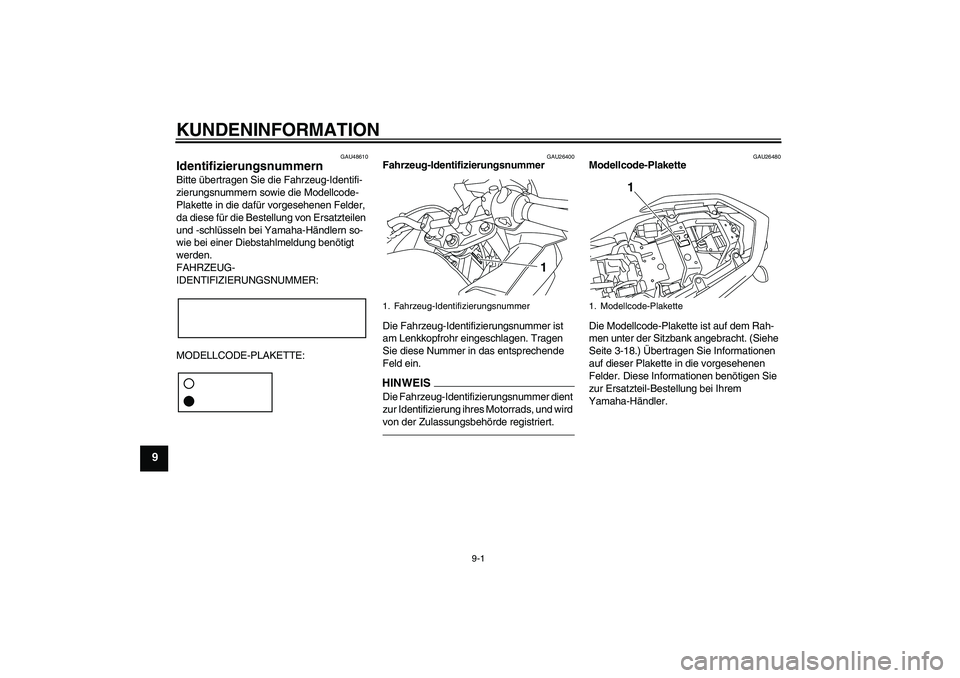

KUNDENINFORMATION
9-1
9
GAU48610
Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26480
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-18.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1
1. Modellcode-Plakette
1
U1CWG0G0.book Page 1 Thursday, September 10, 2009 10:03 AM

INDEX
AAbblendschalter .................................... 3-12
Ablagefach............................................ 3-20
ABS (für ABS-Modelle) ......................... 3-14
Abstellen ................................................. 7-4
ABS-Warnleuchte (für ABS-Modelle) ..... 3-7
Antriebsketten-Durchhang .................... 6-26
Antriebskette, säubern und
schmieren ........................................... 6-28
Anzeigeleuchte des
Wegfahrsperren-Systems..................... 3-7BBatterie ................................................. 6-32
Blinker-Kontrollleuchte............................ 3-4
Blinkerlampe, auswechseln .................. 6-37
Blinkerschalter ...................................... 3-12
Bordwerkzeug......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-28
Bremsflüssigkeitsstand, prüfen............. 6-25
Bremsflüssigkeit, wechseln .................. 6-26
Bremslichtschalter (XJ6F) .................... 6-24
Bremslichtschalter (XJ6FA) .................. 6-24DDiebstahlanlage (Sonderzubehör) ........ 3-11EEinfahrvorschriften.................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-21
Fehlersuchdiagramme .......................... 6-43
Fehlersuche .......................................... 6-42
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel .................................... 3-14Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-29
Fußschalthebel...................................... 3-13
GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-29
Gaszugspiel, kontrollieren ..................... 6-20HHandbremshebel ................................... 3-14
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-30
Haupt- und Seitenständer, prüfen und
schmieren ........................................... 6-30
Helmhalter ............................................. 3-19
Hinterrad (XJ6F).................................... 6-40
Hupenschalter ....................................... 3-12IIdentifizierungsnummern ......................... 9-1KKatalysator ............................................ 3-18
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-38
Kraftstoff ................................................3-16
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ................................ 3-17
Kraftstoff, Tipps zum Sparen................... 5-3
Kühlflüssigkeit .......................................6-14
Kühlflüssigkeitstemperatur-
Warnleuchte .......................................... 3-4
Kupplungshebel .................................... 3-13
Kupplungshebel-Spiel, einstellen .......... 6-23LLage der Teile .........................................2-1
Leerlaufdrehzahl ...................................6-19Leerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen .................................. 3-12
Lenkerposition, einstellen ..................... 3-20
Lenkung, prüfen .................................... 6-32
Lichthupenschalter................................ 3-12
Luftfiltereinsatz, ersetzen ...................... 6-18
MModellcode-Plakette ............................... 9-1
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone ................... 6-12
Motorstoppschalter ............................... 3-12
Motorstörungs-Warnleuchte ................... 3-7
Multifunktionsmesser-Einheit .................. 3-8OÖlstand-Warnleuchte .............................. 3-4PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-23
Radlager, prüfen ................................... 6-32
Reifen ................................................... 6-20
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-37
Rückspiegel .......................................... 3-20SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-24
Scheinwerferlampe, auswechseln ........ 6-36
Schwingen-Drehpunkte, schmieren ...... 6-31
Seitenständer........................................ 3-22
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-34
U1CWG0G0.book Page 1 Thursday, September 10, 2009 10:03 AM

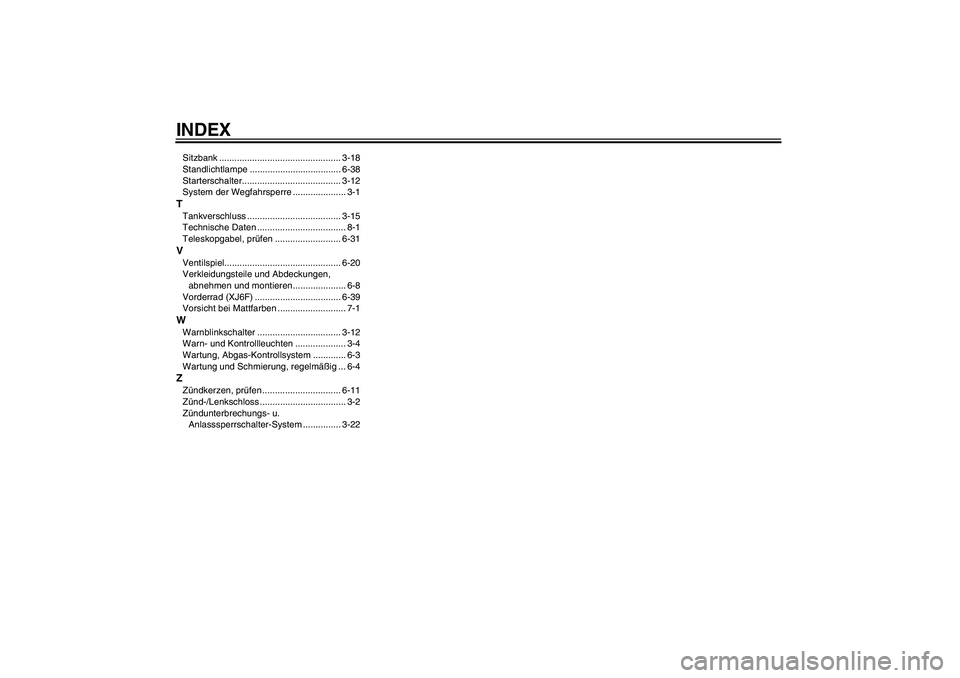

INDEXSitzbank ................................................ 3-18
Standlichtlampe .................................... 6-38
Starterschalter....................................... 3-12
System der Wegfahrsperre ..................... 3-1TTankverschluss ..................................... 3-15
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-31VVentilspiel.............................................. 6-20
Verkleidungsteile und Abdeckungen,
abnehmen und montieren..................... 6-8
Vorderrad (XJ6F) .................................. 6-39
Vorsicht bei Mattfarben ........................... 7-1WWarnblinkschalter ................................. 3-12
Warn- und Kontrollleuchten .................... 3-4
Wartung, Abgas-Kontrollsystem ............. 6-3
Wartung und Schmierung, regelmäßig ... 6-4ZZündkerzen, prüfen ............................... 6-11
Zünd-/Lenkschloss .................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System ............... 3-22
U1CWG0G0.book Page 2 Thursday, September 10, 2009 10:03 AM

U1CWG0G0.book Page 3 Thursday, September 10, 2009 10:03 AM
