REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
6
GAU46721

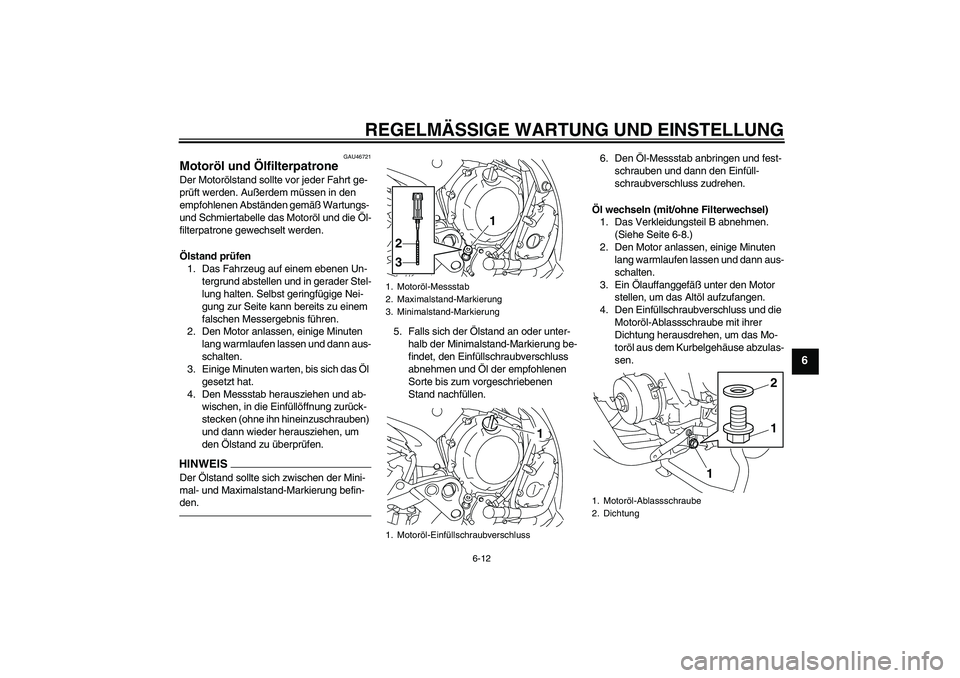

Motoröl und Ölfilterpatrone Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die Öl-
filterpatrone gewechselt werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. Selbst geringfügige Nei-
gung zur Seite kann bereits zu einem
falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Einige Minuten warten, bis sich das Öl
gesetzt hat.
4. Den Messstab herausziehen und ab-
wischen, in die Einfüllöffnung zurück-
stecken (ohne ihn hineinzuschrauben)
und dann wieder herausziehen, um
den Ölstand zu überprüfen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
5. Falls sich der Ölstand an oder unter-
halb der Minimalstand-Markierung be-
findet, den Einfüllschraubverschluss
abnehmen und Öl der empfohlenen
Sorte bis zum vorgeschriebenen
Stand nachfüllen.6. Den Öl-Messstab anbringen und fest-
schrauben und dann den Einfüll-
schraubverschluss zudrehen.
Öl wechseln (mit/ohne Filterwechsel)
1. Das Verkleidungsteil B abnehmen.
(Siehe Seite 6-8.)
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
4. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Kurbelgehäuse abzulas-
sen.1. Motoröl-Messstab
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1. Motoröl-Einfüllschraubverschluss
1
2
3
1
1. Motoröl-Ablassschraube
2. Dichtung
11
2
U1CWG0G0.book Page 12 Thursday, September 10, 2009 10:03 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-13
6

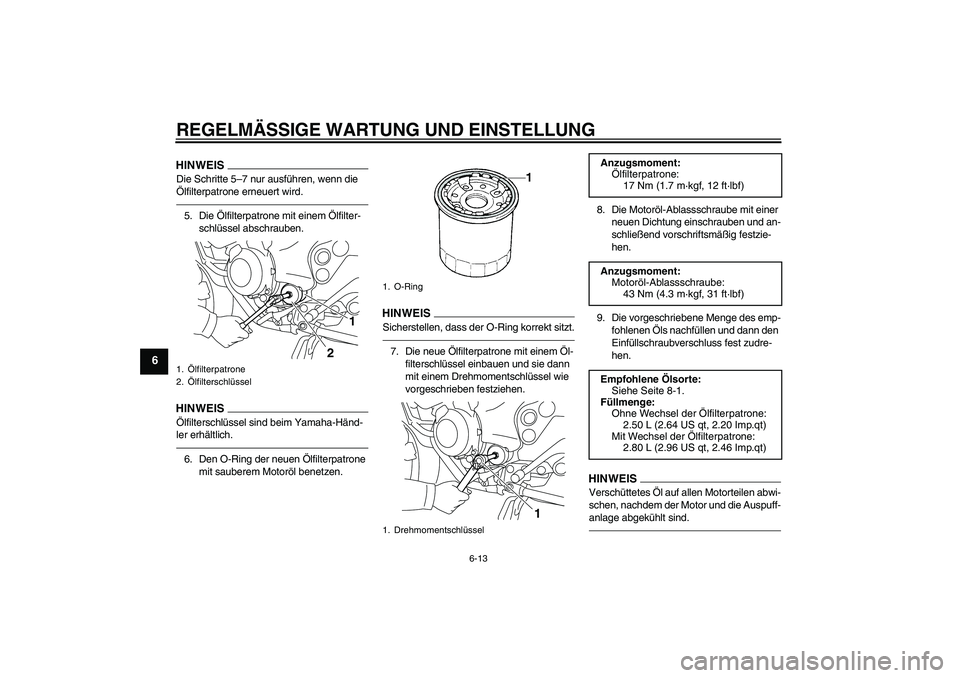

HINWEISDie Schritte 5–7 nur ausführen, wenn die
Ölfilterpatrone erneuert wird.5. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.HINWEISÖlfilterschlüssel sind beim Yamaha-Händ-
ler erhältlich.6. Den O-Ring der neuen Ölfilterpatrone
mit sauberem Motoröl benetzen.
HINWEI
S
Sicherstellen, dass der O-Ring korrekt sitzt.7. Die neue Ölfilterpatrone mit einem Öl-
filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen.8. Die Motoröl-Ablassschraube mit einer
neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
9. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
HINWEISVerschüttetes Öl auf allen Motorteilen abwi-
schen, nachdem der Motor und die Auspuff-
anlage abgekühlt sind.
1.Ölfilterpatrone
2.Ölfilterschlüssel
1
2
1. O-Ring
1. Drehmomentschlüssel
1
Anzugsmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Anzugsmoment:
Motoröl-Ablassschraube:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
2.80 L (2.96 US qt, 2.46 Imp.qt)
U1CWG0G0.book Page 13 Thursday, September 10, 2009 10:03 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-14
6

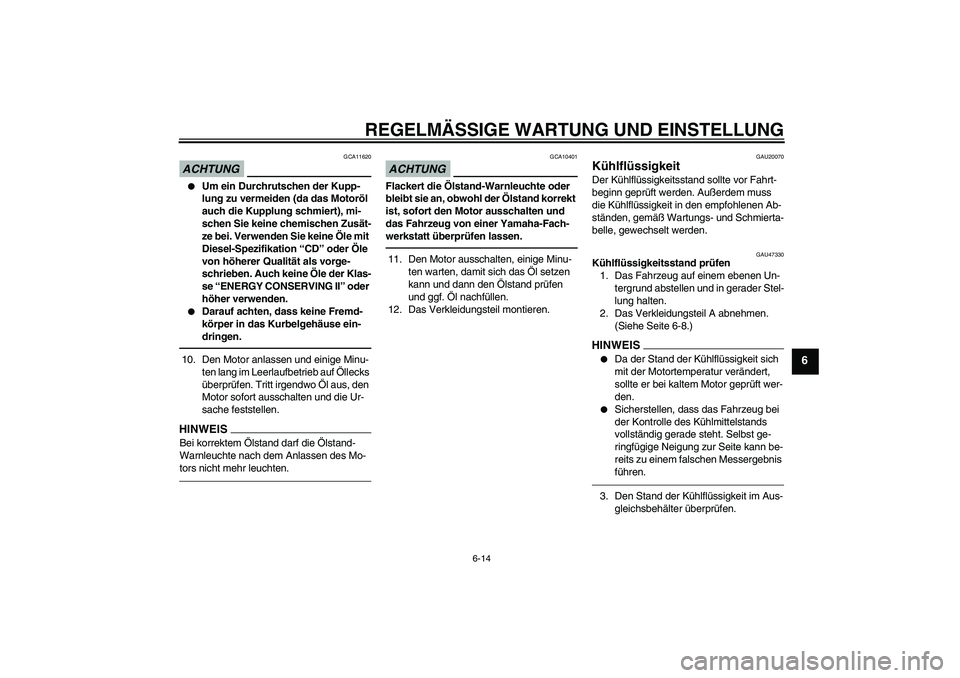

ACHTUNG
GCA11620


Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.


Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
10. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.HINWEISBei korrektem Ölstand darf die Ölstand-
Warnleuchte nach dem Anlassen des Mo-
tors nicht mehr leuchten.
ACHTUNG
GCA10401
Flackert die Ölstand-Warnleuchte oder
bleibt sie an, obwohl der Ölstand korrekt
ist, sofort den Motor ausschalten und
das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen lassen.11. Den Motor ausschalten, einige Minu-
ten warten, damit sich das Öl setzen
kann und dann den Ölstand prüfen
und ggf. Öl nachfüllen.
12. Das Verkleidungsteil montieren.
GAU20070
Kühlflüssigkeit Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU47330
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
2. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-8.)HINWEIS

Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.


Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.
3. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.
U1CWG0G0.book Page 14 Thursday, September 10, 2009 10:03 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-15
6

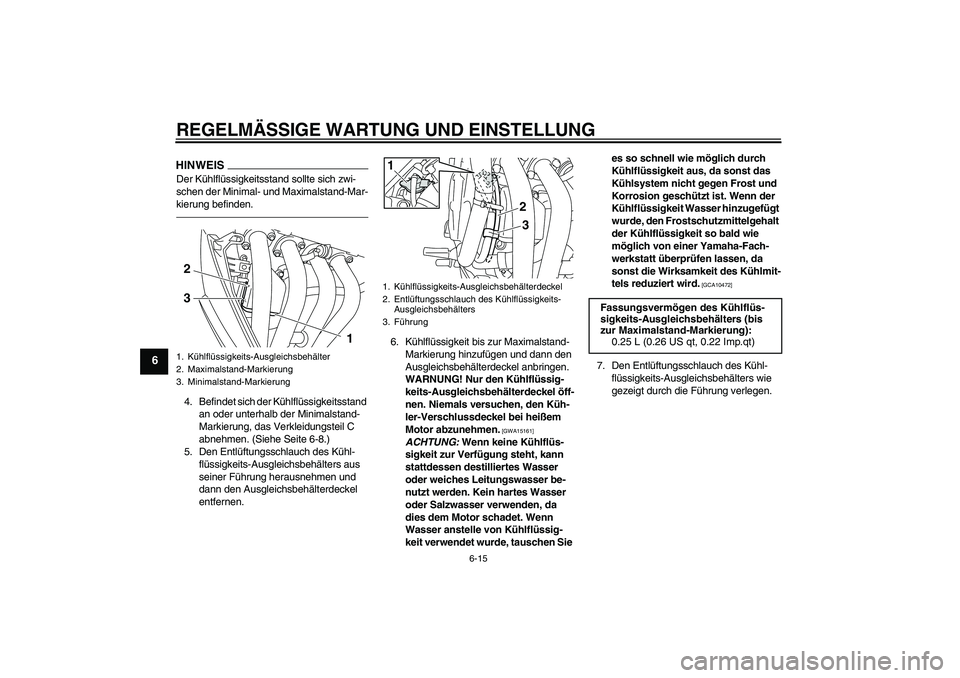

HINWEISDer Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-
kierung befinden.4. Befindet sich der Kühlflüssigkeitsstand
an oder unterhalb der Minimalstand-
Markierung, das Verkleidungsteil C
abnehmen. (Siehe Seite 6-8.)
5. Den Entlüftungsschlauch des Kühl-
flüssigkeits-Ausgleichsbehälters aus
seiner Führung herausnehmen und
dann den Ausgleichsbehälterdeckel
entfernen.6. Kühlflüssigkeit bis zur Maximalstand-
Markierung hinzufügen und dann den
Ausgleichsbehälterdeckel anbringen.
WARNUNG! Nur den Kühlflüssig-
keits-Ausgleichsbehälterdeckel öff-
nen. Niemals versuchen, den Küh-
ler-Verschlussdeckel bei heißem
Motor abzunehmen.
[GWA15161]

ACHTUNG: Wenn keine Kühlflüs-
sigkeit zur Verfügung steht, kann
stattdessen destilliertes Wasser
oder weiches Leitungswasser be-
nutzt werden. Kein hartes Wasser
oder Salzwasser verwenden, da
dies dem Motor schadet. Wenn
Wasser anstelle von Kühlflüssig-
keit verwendet wurde, tauschen Sie es so schnell wie möglich durch
Kühlflüssigkeit aus, da sonst das
Kühlsystem nicht gegen Frost und
Korrosion geschützt ist. Wenn der
Kühlflüssigkeit Wasser hinzugefügt
wurde, den Frostschutzmittelgehalt
der Kühlflüssigkeit so bald wie
möglich von einer Yamaha-Fach-
werkstatt überprüfen lassen, da
sonst die Wirksamkeit des Kühlmit-
tels reduziert wird.
[GCA10472]
7. Den Entlüftungsschlauch des Kühl-
flüssigkeits-Ausgleichsbehälters wie
gezeigt durch die Führung verlegen.
1. Kühlflüssigkeits-Ausgleichsbehälter
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1 2
3
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
2. Entlüftungsschlauch des Kühlflüssigkeits-
Ausgleichsbehälters
3. Führung
3
1
2
Fassungsvermögen des Kühlflüs-
sigkeits-Ausgleichsbehälters (bis
zur Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U1CWG0G0.book Page 15 Thursday, September 10, 2009 10:03 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-16
6
8. Die Verkleidungsteile montieren.
GAU47321

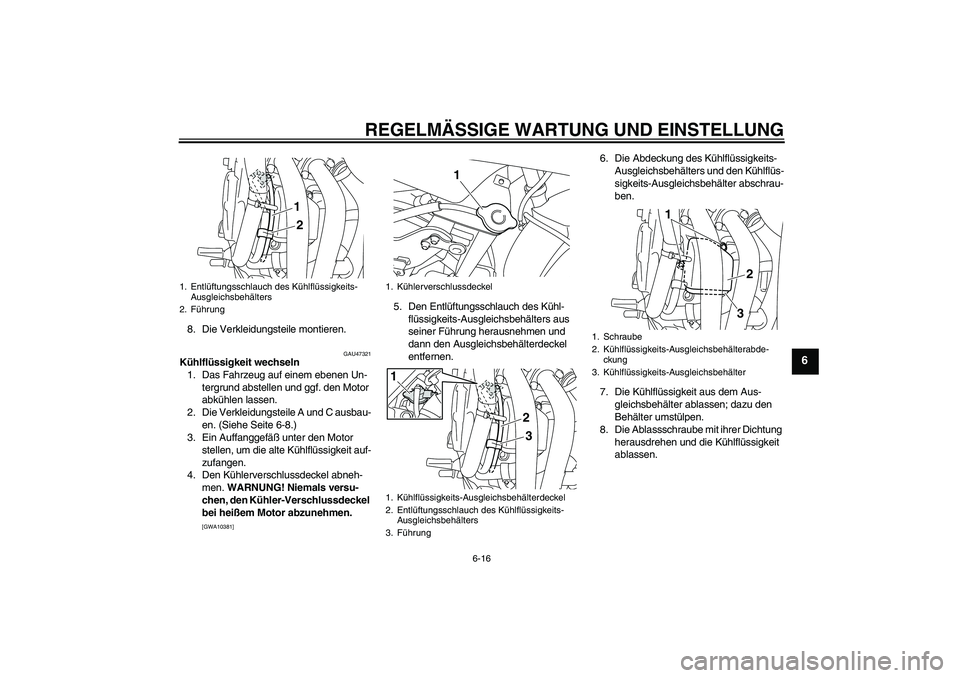

Kühlflüssigkeit wechseln
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und ggf. den Motor
abkühlen lassen.
2. Die Verkleidungsteile A und C ausbau-
en. (Siehe Seite 6-8.)
3. Ein Auffanggefäß unter den Motor
stellen, um die alte Kühlflüssigkeit auf-
zufangen.
4. Den Kühlerverschlussdeckel abneh-
men. WARNUNG! Niemals versu-
chen, den Kühler-Verschlussdeckel
bei heißem Motor abzunehmen.

[GWA10381]
5. Den Entlüftungsschlauch des Kühl-
flüssigkeits-Ausgleichsbehälters aus
seiner Führung herausnehmen und
dann den Ausgleichsbehälterdeckel
entfernen.6. Die Abdeckung des Kühlflüssigkeits-
Ausgleichsbehälters und den Kühlflüs-
sigkeits-Ausgleichsbehälter abschrau-
ben.
7. Die Kühlflüssigkeit aus dem Aus-
gleichsbehälter ablassen; dazu den
Behälter umstülpen.
8. Die Ablassschraube mit ihrer Dichtung
herausdrehen und die Kühlflüssigkeit
ablassen.
1. Entlüftungsschlauch des Kühlflüssigkeits-
Ausgleichsbehälters
2. Führung
2 1
1. Kühlerverschlussdeckel
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
2. Entlüftungsschlauch des Kühlflüssigkeits-
Ausgleichsbehälters
3. Führung
1
3
1
2
1. Schraube
2. Kühlflüssigkeits-Ausgleichsbehälterabde-
ckung
3. Kühlflüssigkeits-Ausgleichsbehälter
23 1
U1CWG0G0.book Page 16 Thursday, September 10, 2009 10:03 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-17
6

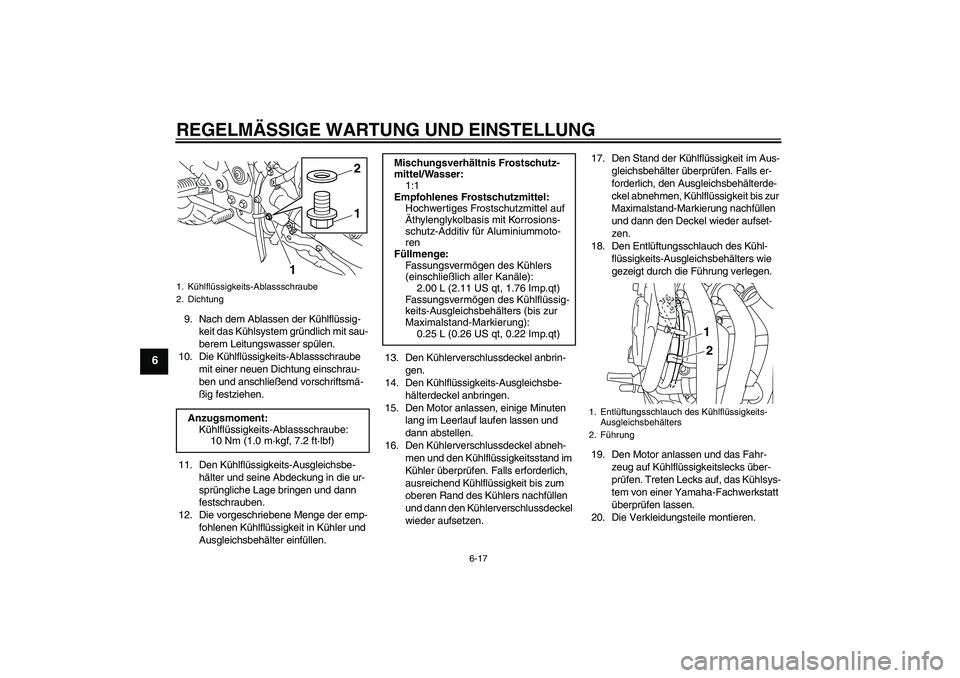

9. Nach dem Ablassen der Kühlflüssig-
keit das Kühlsystem gründlich mit sau-
berem Leitungswasser spülen.
10. Die Kühlflüssigkeits-Ablassschraube
mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.
11. Den Kühlflüssigkeits-Ausgleichsbe-
hälter und seine Abdeckung in die ur-
sprüngliche Lage bringen und dann
festschrauben.
12. Die vorgeschriebene Menge der emp-
fohlenen Kühlflüssigkeit in Kühler und
Ausgleichsbehälter einfüllen.13. Den Kühlerverschlussdeckel anbrin-
gen.
14. Den Kühlflüssigkeits-Ausgleichsbe-
hälterdeckel anbringen.
15. Den Motor anlassen, einige Minuten
lang im Leerlauf laufen lassen und
dann abstellen.
16. Den Kühlerverschlussdeckel abneh-
men und den Kühlflüssigkeitsstand im
Kühler überprüfen. Falls erforderlich,
ausreichend Kühlflüssigkeit bis zum
oberen Rand des Kühlers nachfüllen
und dann den Kühlerverschlussdeckel
wieder aufsetzen.17. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen. Falls er-
forderlich, den Ausgleichsbehälterde-
ckel abnehmen, Kühlflüssigkeit bis zur
Maximalstand-Markierung nachfüllen
und dann den Deckel wieder aufset-
zen.
18. Den Entlüftungsschlauch des Kühl-
flüssigkeits-Ausgleichsbehälters wie
gezeigt durch die Führung verlegen.
19. Den Motor anlassen und das Fahr-
zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das Kühlsys-
tem von einer Yamaha-Fachwerkstatt
überprüfen lassen.
20. Die Verkleidungsteile montieren.1. Kühlflüssigkeits-Ablassschraube
2. DichtungAnzugsmoment:
Kühlflüssigkeits-Ablassschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
12
Mischungsverhältnis Frostschutz-
mittel/Wasser:
1:1
Empfohlenes Frostschutzmittel:
Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummoto-
ren
Füllmenge:
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.00 L (2.11 US qt, 1.76 Imp.qt)
Fassungsvermögen des Kühlflüssig-
keits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Entlüftungsschlauch des Kühlflüssigkeits-
Ausgleichsbehälters
2. Führung
2 1
U1CWG0G0.book Page 17 Thursday, September 10, 2009 10:03 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-18
6
GAU32887

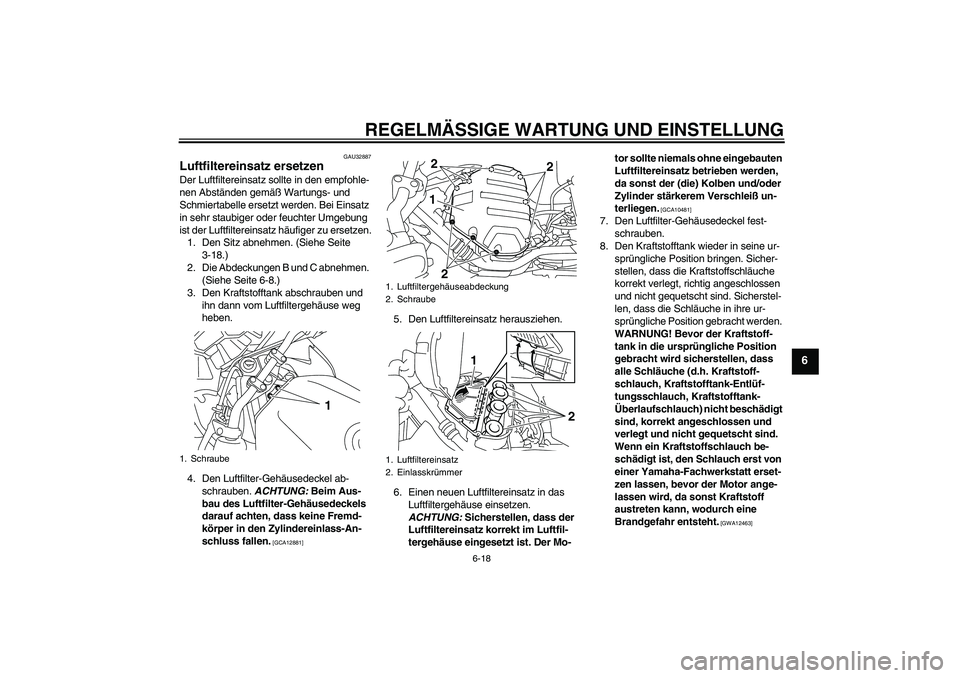

Luftfiltereinsatz ersetzen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Bei Einsatz
in sehr staubiger oder feuchter Umgebung
ist der Luftfiltereinsatz häufiger zu ersetzen.
1. Den Sitz abnehmen. (Siehe Seite
3-18.)
2. Die Abdeckungen B und C abnehmen.
(Siehe Seite 6-8.)
3. Den Kraftstofftank abschrauben und
ihn dann vom Luftfiltergehäuse weg
heben.
4. Den Luftfilter-Gehäusedeckel ab-
schrauben. ACHTUNG: Beim Aus-
bau des Luftfilter-Gehäusedeckels
darauf achten, dass keine Fremd-
körper in den Zylindereinlass-An-
schluss fallen.
[GCA12881]
5. Den Luftfiltereinsatz herausziehen.
6. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
ACHTUNG: Sicherstellen, dass der
Luftfiltereinsatz korrekt im Luftfil-
tergehäuse eingesetzt ist. Der Mo-tor sollte niemals ohne eingebauten
Luftfiltereinsatz betrieben werden,
da sonst der (die) Kolben und/oder
Zylinder stärkerem Verschleiß un-
terliegen.
[GCA10481]
7. Den Luftfilter-Gehäusedeckel fest-
schrauben.
8. Den Kraftstofftank wieder in seine ur-
sprüngliche Position bringen. Sicher-
stellen, dass die Kraftstoffschläuche
korrekt verlegt, richtig angeschlossen
und nicht gequetscht sind. Sicherstel-
len, dass die Schläuche in ihre ur-
sprüngliche Position gebracht werden.
WARNUNG! Bevor der Kraftstoff-
tank in die ursprüngliche Position
gebracht wird sicherstellen, dass
alle Schläuche (d.h. Kraftstoff-
schlauch, Kraftstofftank-Entlüf-
tungsschlauch, Kraftstofftank-
Überlaufschlauch) nicht beschädigt
sind, korrekt angeschlossen und
verlegt und nicht gequetscht sind.
Wenn ein Kraftstoffschlauch be-
schädigt ist, den Schlauch erst von
einer Yamaha-Fachwerkstatt erset-
zen lassen, bevor der Motor ange-
lassen wird, da sonst Kraftstoff
austreten kann, wodurch eine
Brandgefahr entsteht.
[GWA12463]
1. Schraube
1
1. Luftfiltergehäuseabdeckung
2. Schraube
1. Luftfiltereinsatz
2. Einlasskrümmer
12
2
2
2 1
U1CWG0G0.book Page 18 Thursday, September 10, 2009 10:03 AM

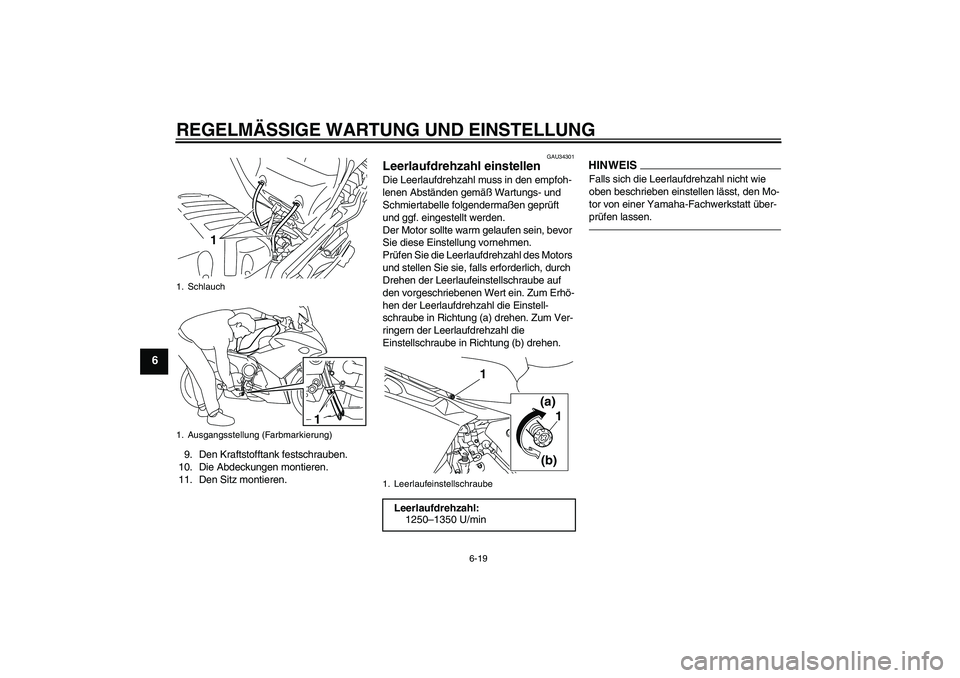

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-19
6
9. Den Kraftstofftank festschrauben.
10. Die Abdeckungen montieren.
11. Den Sitz montieren.
GAU34301
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muss in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.
Der Motor sollte warm gelaufen sein, bevor
Sie diese Einstellung vornehmen.
Prüfen Sie die Leerlaufdrehzahl des Motors
und stellen Sie sie, falls erforderlich, durch
Drehen der Leerlaufeinstellschraube auf
den vorgeschriebenen Wert ein. Zum Erhö-
hen der Leerlaufdrehzahl die Einstell-
schraube in Richtung (a) drehen. Zum Ver-
ringern der Leerlaufdrehzahl die
Einstellschraube in Richtung (b) drehen.
HINWEISFalls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, den Mo-
tor von einer Yamaha-Fachwerkstatt über-
prüfen lassen.
1. Schlauch
1. Ausgangsstellung (Farbmarkierung)
1
1
1. LeerlaufeinstellschraubeLeerlaufdrehzahl:
1250–1350 U/min
1
1 (a)
(b)
U1CWG0G0.book Page 19 Thursday, September 10, 2009 10:03 AM
