2010 YAMAHA XJ6F Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-36
6
GAU47410

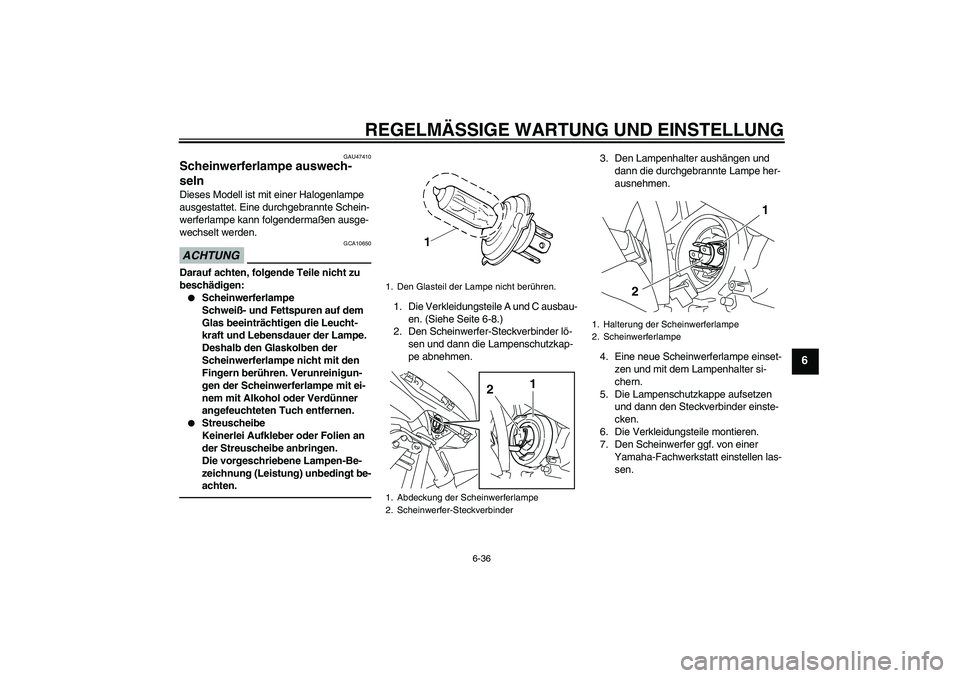

Scheinwerferlampe auswech-
seln Dieses Modell ist mit einer Halogenlampe
ausgestattet. Eine durchgebrannte Schein-
werferlampe kann folgendermaßen ausge-
wechselt werden.ACHTUNG
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:

Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.


Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-
achten.
1. Die Verkleidungsteile A und C ausbau-
en. (Siehe Seite 6-8.)
2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.3. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-
ausnehmen.
4. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.
5. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder einste-
cken.
6. Die Verkleidungsteile montieren.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.1. Den Glasteil der Lampe nicht berühren.
1. Abdeckung der Scheinwerferlampe
2. Scheinwerfer-Steckverbinder
1
2
1. Halterung der Scheinwerferlampe
2. Scheinwerferlampe
1
2
U1CWG0G0.book Page 36 Thursday, September 10, 2009 10:03 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-37
6
GAU47020

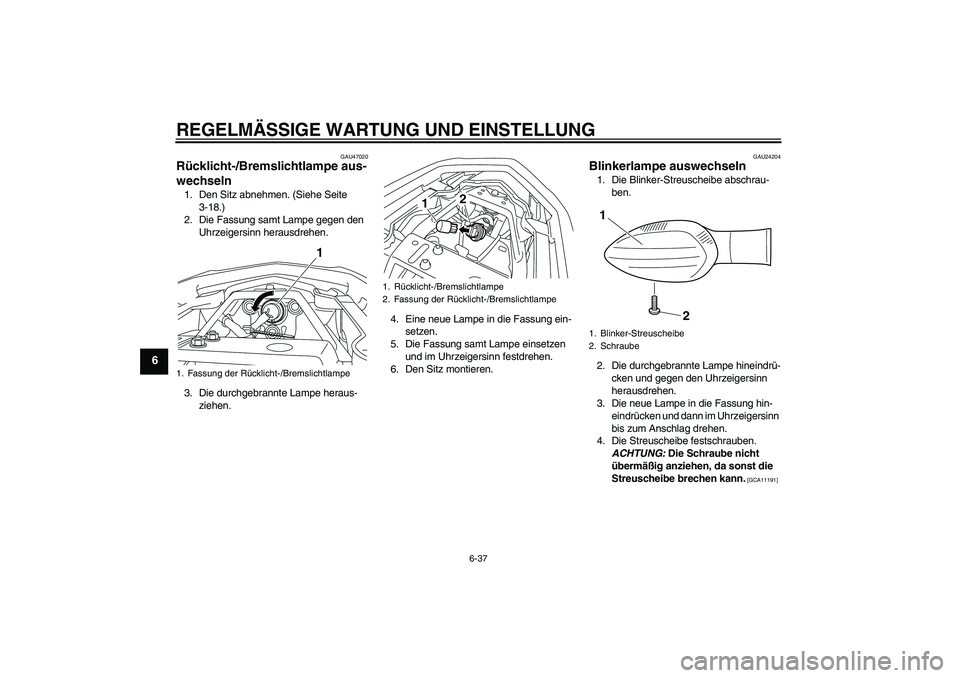

Rücklicht-/Bremslichtlampe aus-
wechseln 1. Den Sitz abnehmen. (Siehe Seite
3-18.)
2. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
3. Die durchgebrannte Lampe heraus-
ziehen.4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
6. Den Sitz montieren.
GAU24204
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben.
ACHTUNG: Die Schraube nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA11191]
1. Fassung der Rücklicht-/Bremslichtlampe
1
1. Rücklicht-/Bremslichtlampe
2. Fassung der Rücklicht-/Bremslichtlampe
2
1
1. Blinker-Streuscheibe
2. Schraube
2
1
U1CWG0G0.book Page 37 Thursday, September 10, 2009 10:03 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-38
6
GAU24313
Kennzeichenleuchten-Lampe
auswechseln 1. Die Kennzeichenleuchte abschrau-
ben.
2. Die Fassung der Kennzeichenleuch-
ten-Lampe (zusammen mit der Lam-
pe) herausziehen.3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Kennzeichenleuchte wieder fest-
schrauben.
GAU39020
Standlichtlampe Falls das Standlicht nicht aufleuchtet, den
Stromkreis von einer Yamaha-Fachwerk-
statt überprüfen lassen oder die Lampe
auswechseln.
1. Kennzeichenbeleuchtungsanlage
2. Schraube
2
1
1. Lampenfassung der Kennzeichenbeleuch-
tung
2. Lampe der Kennzeichenbeleuchtung
1
2
1. Standlichtlampe
1
U1CWG0G0.book Page 38 Thursday, September 10, 2009 10:03 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-39
6
GAU44790

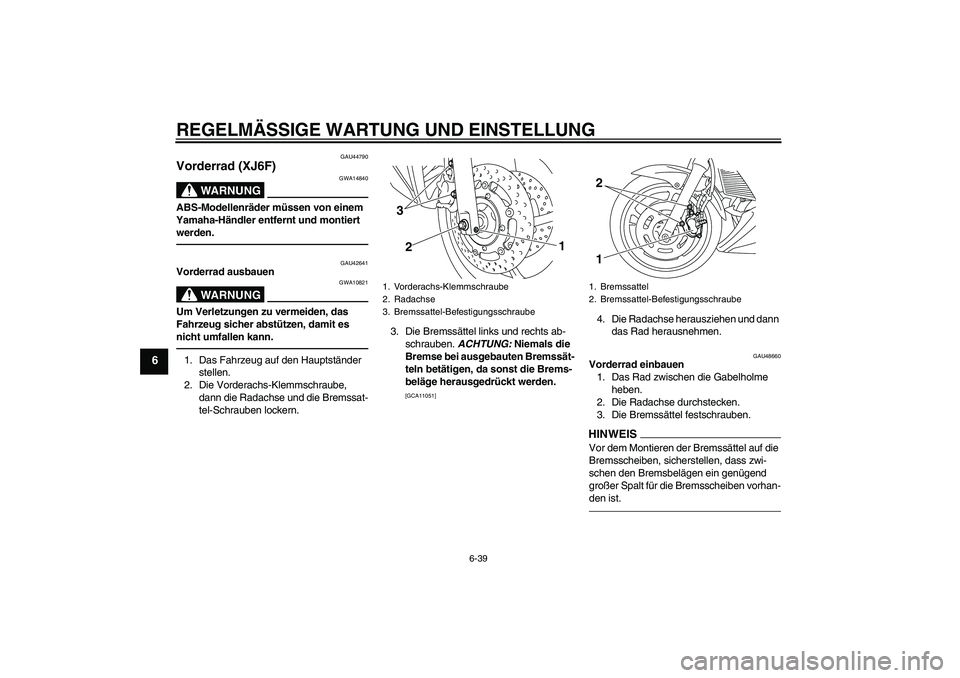

Vorderrad (XJ6F)
WARNUNG
GWA14840
ABS-Modellenräder müssen von einem
Yamaha-Händler entfernt und montiert
werden.
GAU42641
Vorderrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.1. Das Fahrzeug auf den Hauptständer
stellen.
2. Die Vorderachs-Klemmschraube,
dann die Radachse und die Bremssat-
tel-Schrauben lockern.3. Die Bremssättel links und rechts ab-
schrauben. ACHTUNG: Niemals die
Bremse bei ausgebauten Bremssät-
teln betätigen, da sonst die Brems-
beläge herausgedrückt werden.

[GCA11051]
4. Die Radachse herausziehen und dann
das Rad herausnehmen.
GAU48660
Vorderrad einbauen
1. Das Rad zwischen die Gabelholme
heben.
2. Die Radachse durchstecken.
3. Die Bremssättel festschrauben.HINWEISVor dem Montieren der Bremssättel auf die
Bremsscheiben, sicherstellen, dass zwi-
schen den Bremsbelägen ein genügend
großer Spalt für die Bremsscheiben vorhan-
den ist.
1. Vorderachs-Klemmschraube
2. Radachse
3. Bremssattel-Befestigungsschraube
23
1
1. Bremssattel
2. Bremssattel-Befestigungsschraube1 2
U1CWG0G0.book Page 39 Thursday, September 10, 2009 10:03 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-40
6

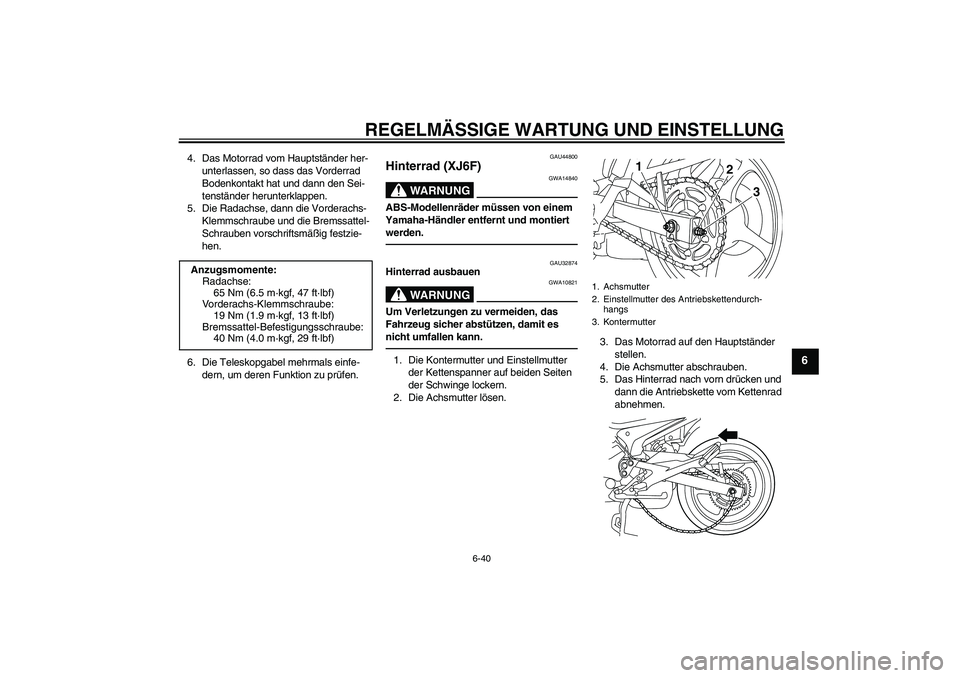

4. Das Motorrad vom Hauptständer her-
unterlassen, so dass das Vorderrad
Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
5. Die Radachse, dann die Vorderachs-
Klemmschraube und die Bremssattel-
Schrauben vorschriftsmäßig festzie-
hen.
6. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.
GAU44800
Hinterrad (XJ6F)
WARNUNG
GWA14840
ABS-Modellenräder müssen von einem
Yamaha-Händler entfernt und montiert
werden.
GAU32874
Hinterrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.1. Die Kontermutter und Einstellmutter
der Kettenspanner auf beiden Seiten
der Schwinge lockern.
2. Die Achsmutter lösen.3. Das Motorrad auf den Hauptständer
stellen.
4. Die Achsmutter abschrauben.
5. Das Hinterrad nach vorn drücken und
dann die Antriebskette vom Kettenrad
abnehmen. Anzugsmomente:
Radachse:
65 Nm (6.5 m·kgf, 47 ft·lbf)
Vorderachs-Klemmschraube:
19 Nm (1.9 m·kgf, 13 ft·lbf)
Bremssattel-Befestigungsschraube:
40 Nm (4.0 m·kgf, 29 ft·lbf)
1. Achsmutter
2. Einstellmutter des Antriebskettendurch-
hangs
3. Kontermutter
1
3
2
U1CWG0G0.book Page 40 Thursday, September 10, 2009 10:03 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-41
6

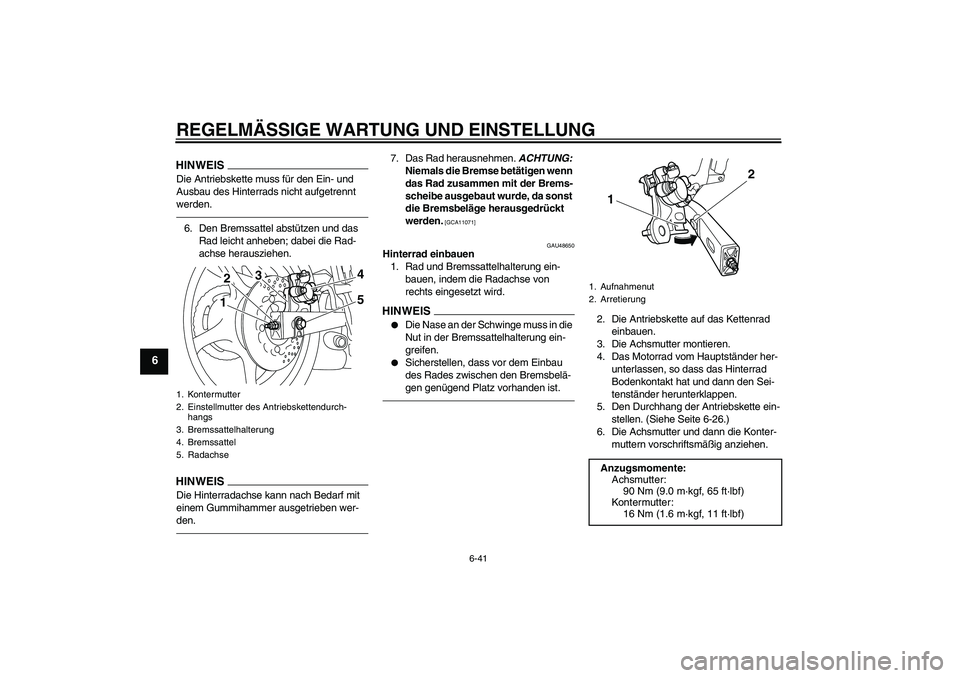

HINWEISDie Antriebskette muss für den Ein- und
Ausbau des Hinterrads nicht aufgetrennt
werden.6. Den Bremssattel abstützen und das
Rad leicht anheben; dabei die Rad-
achse herausziehen.HINWEISDie Hinterradachse kann nach Bedarf mit
einem Gummihammer ausgetrieben wer-
den.
7. Das Rad herausnehmen. ACHTUNG:
Niemals die Bremse betätigen wenn
das Rad zusammen mit der Brems-
scheibe ausgebaut wurde, da sonst
die Bremsbeläge herausgedrückt
werden.
[GCA11071]
GAU48650
Hinterrad einbauen
1. Rad und Bremssattelhalterung ein-
bauen, indem die Radachse von
rechts eingesetzt wird.HINWEIS

Die Nase an der Schwinge muss in die
Nut in der Bremssattelhalterung ein-
greifen.


Sicherstellen, dass vor dem Einbau
des Rades zwischen den Bremsbelä-
gen genügend Platz vorhanden ist.
2. Die Antriebskette auf das Kettenrad
einbauen.
3. Die Achsmutter montieren.
4. Das Motorrad vom Hauptständer her-
unterlassen, so dass das Hinterrad
Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
5. Den Durchhang der Antriebskette ein-
stellen. (Siehe Seite 6-26.)
6. Die Achsmutter und dann die Konter-
muttern vorschriftsmäßig anziehen.
1. Kontermutter
2. Einstellmutter des Antriebskettendurch-
hangs
3. Bremssattelhalterung
4. Bremssattel
5. Radachse
1
4
3
2
5
1. Aufnahmenut
2. ArretierungAnzugsmomente:
Achsmutter:
90 Nm (9.0 m·kgf, 65 ft·lbf)
Kontermutter:
16 Nm (1.6 m·kgf, 11 ft·lbf)12
U1CWG0G0.book Page 41 Thursday, September 10, 2009 10:03 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-42
6
GAU25871

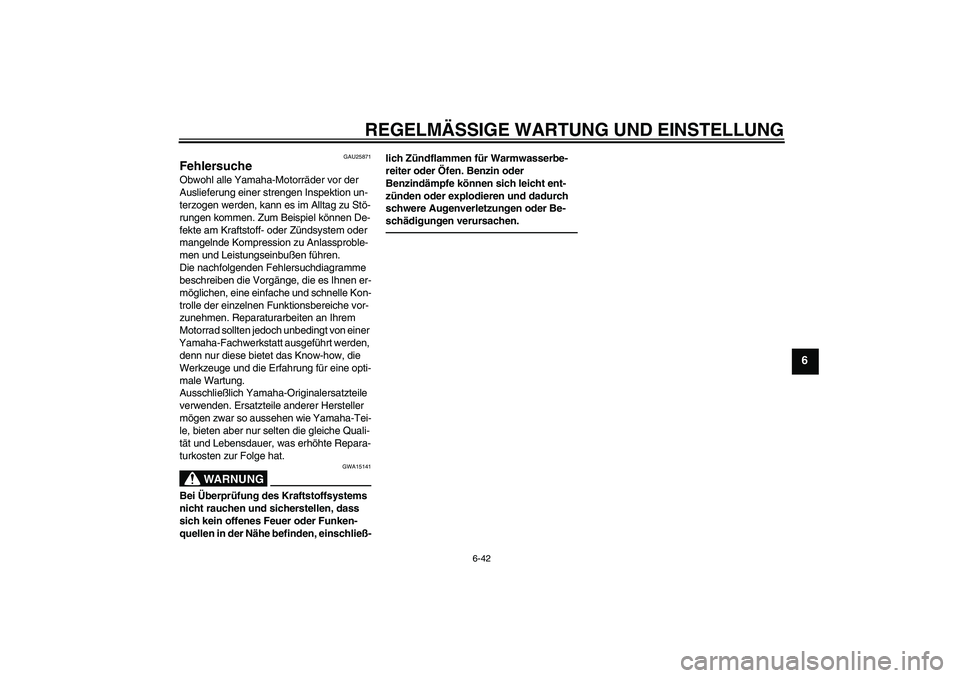

Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-lich Zündflammen für Warmwasserbe-
reiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
schädigungen verursachen.
U1CWG0G0.book Page 42 Thursday, September 10, 2009 10:03 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-43
6
GAU42501

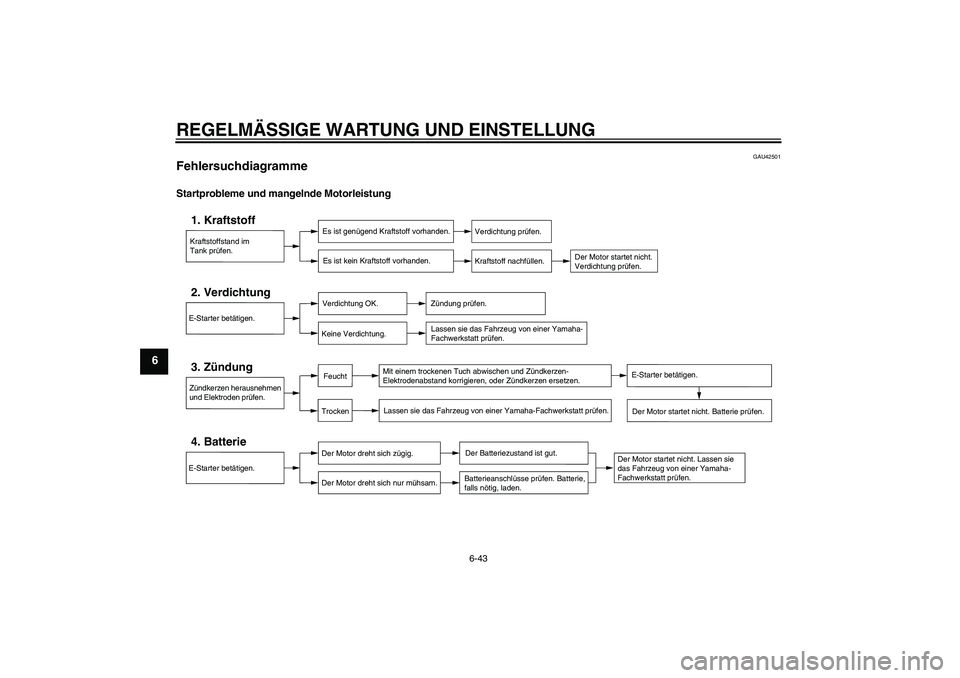

Fehlersuchdiagramme Startprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
E-Starter betätigen.
U1CWG0G0.book Page 43 Thursday, September 10, 2009 10:03 AM
